Ender3V2Neo铝制散热部件结构设计

　　在桌面级FDM3D打印设备的热端散热系统设计中，散热部件的结构合理性直接决定了喉管区域的温度梯度控制效果，一旦散热能力不足，喉管内耗材提前软化就会引发堵头、溢料等常见打印故障，直接影响打印作业的连续性与成型件精度。本次设计的铝制散热部件，适配Ender3V2Neo机型的热端安装位，针对该机型原装散热件的不同尺寸规格做了参数化适配，可覆盖同系列三款不同宽度、高度规格的散热需求，三款散热件厚度参数保持一致，仅在宽度与高度维度做差异化设计，分别对应宽41mm高34.2mm、宽43.3mm高34.5mm、宽43.5mm高34.8mm三种安装边界，可直接替换对应规格的原装Creality零件号3205040089散热件，无需额外修改热端其他安装结构。

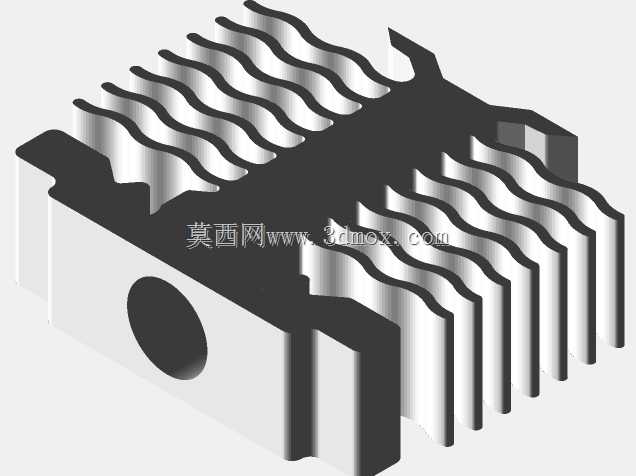

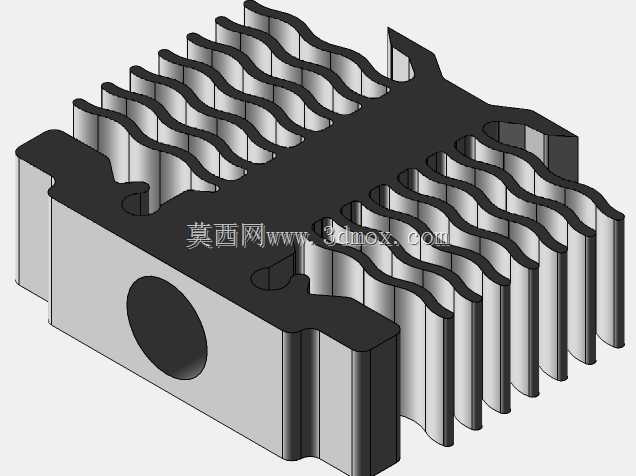

　　从功能实现逻辑来看，该散热部件采用一体铝挤成型后精加工的工艺路线，主体结构分为安装基座与散热鳍片两部分，基座中心预留圆形喉管安装孔，孔位公差控制在IT7级，保证与喉管外壁的贴合度，降低接触热阻，让喉管传导的热量能快速传递到整个散热基座。鳍片部分采用波浪形曲面设计，区别于传统直鳍片的结构，波浪形曲面可以在有限的安装空间内大幅提升鳍片与空气的接触面积，同时打乱流经鳍片表面的空气层流状态，减少热边界层厚度，提升强制对流下的换热效率，即使在散热风扇转速较低的静音工况下，也能保证足够的散热能力，将喉管上部温度稳定控制在耗材玻璃化转变温度以下，避免耗材在喉管内提前软化造成堵头。

　　在安装边界设计上，该散热件的基座厚度与原装件完全一致，安装孔位中心距匹配Ender3V2Neo热端的固定支架尺寸，鳍片的外轮廓尺寸不会与X轴滑车的其他运动部件产生干涉，在打印头全行程运动过程中，散热件边缘不会触碰机架、打印平台或者线材，满足设备运动包络的设计要求。鳍片的排布方向与散热风扇的出风方向平行，保证风扇吹出的冷却气流可以顺着鳍片间隙完整穿过整个散热区域，不会出现气流死区，同时鳍片的厚度与间距经过优化，在保证足够散热面积的前提下，不会因为鳍片过密导致风阻过大，降低风扇的实际送风效率。

　　从实际应用场景来看，该散热件不仅适用于原厂标配的打印工况，也能适配用户后期改装的高温耗材打印需求，当打印PC、ABS等需要更高热端温度的耗材时，喉管传导的热量会比打印PLA时更高，这款优化了鳍片结构的散热件可以提供比原装直鳍片散热件更高的散热冗余，避免高温工况下散热不足导致的送料不畅问题。同时铝制材质的导热系数远高于塑料或者锌合金材质，热响应速度更快，在热端温度波动时可以快速将多余热量导出，维持喉管区域温度场的稳定，减少因为温度波动导致的出料直径变化，提升成型件的表面质量与尺寸一致性。

　　在结构细节处理上，散热件的安装孔边缘做了倒角处理，方便喉管装配时的导入，避免硬压装配导致的孔位变形或者喉管表面划伤；鳍片的边缘做了圆角过渡，没有尖锐毛刺，装配过程中不会划伤线材或者操作人员的手部；基座与鳍片的连接位置做了加厚过渡处理，避免铝挤成型或者后续加工过程中出现应力集中导致的鳍片断裂问题，提升零件的结构强度，即使在打印头高速运动产生的持续振动下，也不会出现鳍片松动或者断裂的情况，满足长期连续作业的使用要求。
