单孔一体式弧形承重布钩结构设计

　　日常生产与民用场景里的悬挂需求往往容易被结构设计人员忽略，很多小载荷悬挂场景下，采购成品挂钩要么适配性差，要么承重冗余带来不必要的成本浪费，这款一体式布钩的设计，正是瞄准了轻中载荷的柔性物料悬挂场景做的定向优化。从实际应用场景来看，这类布钩最常出现在纺织车间的坯布临时悬挂工位、仓储区域的帆布袋/防护布挂放点位、商用空间的帘布挂载点，甚至部分户外场景的防雨布固定点位也能适配，区别于普通尖钩或者直角挂钩，它的弧形过渡结构不会对柔性织物产生局部剪切应力，能避免布料在长期悬挂过程中被钩尖勾丝或者被直角棱边压出不可逆的折痕，这一点在纺织工序的半成品周转环节尤为重要——很多坯布在流转过程中如果被挂钩损伤局部纤维，后续印染环节就会出现残次点，带来不必要的物料损耗。

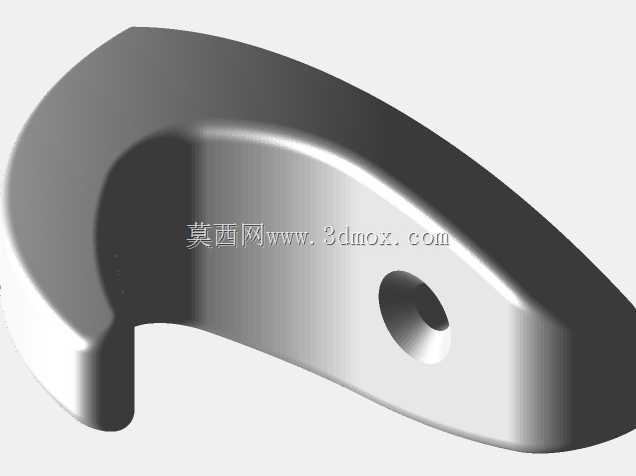

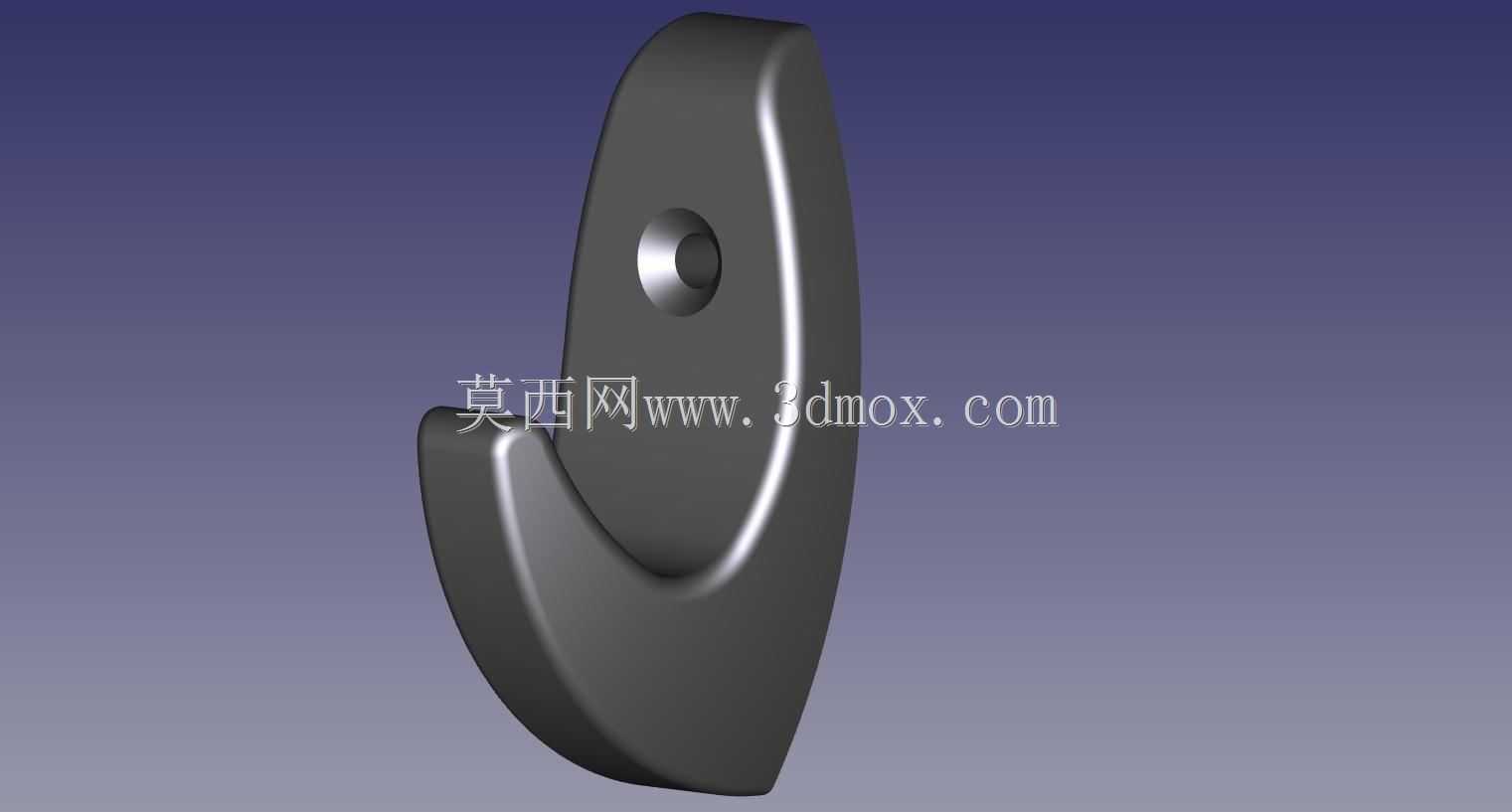

　　从功能特性上看，这款布钩采用整体式铣削成型结构，没有拼接焊缝或者铆接点位，不存在长期受载后连接位松动失效的风险。钩体的承载弧面做了等半径过渡，从钩尖位置到安装基体的连接段，截面厚度是渐变的：靠近安装孔的位置截面厚度最大，能承担挂载时的最大弯矩，越靠近钩尖位置截面越薄，既可以减轻整体重量，也能让钩尖更容易穿过布料的挂耳或者绑带环，不会因为钩体过厚导致穿挂操作费力。中间的安装孔是沉孔设计，安装时螺栓头可以完全沉入孔内，不会在钩体背面突出，既可以避免螺栓头刮蹭挂载的布料，也能让钩体安装后完全贴紧安装基面，不会出现安装后翘曲、受载时应力集中在孔边的问题。

　　设计思路上，这款布钩没有做多余的结构装饰，所有型面都是为了承载和使用便利性服务。最初做方案迭代的时候，曾经考虑过在钩体侧面加加强筋来提升承载能力，但后续做场景模拟的时候发现，突出的加强筋棱边同样会刮蹭布料，而且会增加钩体的整体宽度，在密集排布挂点的工位上，相邻挂钩的加强筋会互相干涉，最终就把加强筋结构取消，通过调整钩体本身的截面厚度来满足强度要求。钩体的边缘全部做了R1.5的圆角倒钝处理，没有任何尖锐的棱边，不管是操作人员挂取物料还是布料滑移接触，都不会被划伤或者勾丝。安装孔的位置特意做了偏心设计，孔中心不在钩体的对称中心线上，而是偏向承载弧的对侧，这样当挂钩挂载重物时，安装螺栓受到的剪切力会更均匀，不会因为偏心载荷导致螺栓长期受交变应力出现疲劳断裂。

　　从安装边界和尺寸适配的角度来说，这款布钩的安装基面是完全平面的，不需要在安装面板上做特殊的沉台或者避让槽，只要在安装面板上打对应规格的通孔，用标准内六角螺栓就可以完成固定，对安装面的平整度要求不高，即使是普通的角钢架、木质工位架或者PVC墙板都可以安装。钩体的开口深度经过反复校核，既可以满足双折绑带或者双层布料挂耳的穿入需求，又不会因为开口过深导致挂取物料时需要抬手过高，适配操作人员站立操作的舒适高度区间。钩尖的上扬角度控制在12度，这个角度下，挂载的布料即使在轻微晃动的情况下（比如车间通风、人员走动碰擦）也不会从钩体上滑脱，同时摘挂的时候不需要刻意把物料抬很高就能顺利脱钩，平衡了防脱落性能和操作便利性。

　　做结构强度校核的时候，按照最恶劣的受载工况——也就是载荷完全作用在钩尖位置来计算，钩体的最大应力出现在安装孔下方的圆弧过渡段，这个位置的应力值远低于常用铝合金或者普通结构钢的许用应力，即使采用普通的Q235钢加工，不需要做热处理就能满足5kg以内的长期挂载需求，如果采用尼龙或者POM材质注塑加工，也能满足1kg以内的轻载场景使用，适配不同成本预算的应用需求。整个钩体的外表面没有复杂的曲面，不管是采用机加工还是注塑、压铸工艺都可以快速量产，不需要特殊的刀具或者模具结构，加工成本控制在很低的区间，适合批量替换车间里易损耗的旧挂钩。
