欧标2020铝型材三向垂直连接角支架

　　做非标自动化机架、小型桌面设备框架的工程师都清楚，欧标2020铝型材搭建立体框架时，三根型材垂直交汇的节点一直是安装痛点——常规直角角码只能处理两根型材的垂直连接，三向交汇位置要么需要叠加多个角码挤占型材槽位，要么需要在型材端面攻丝做螺纹连接，不仅装配工序繁琐，还容易因为累计公差导致框架拼接后出现歪斜，后期调整机架水平度要耗费大量时间。这款三向角支架就是针对这个实际装配痛点设计的，专门适配欧标2020系列铝挤压型材，能一次性完成X、Y、Z三个方向型材的垂直定位，省去多件拼接的公差累积问题。

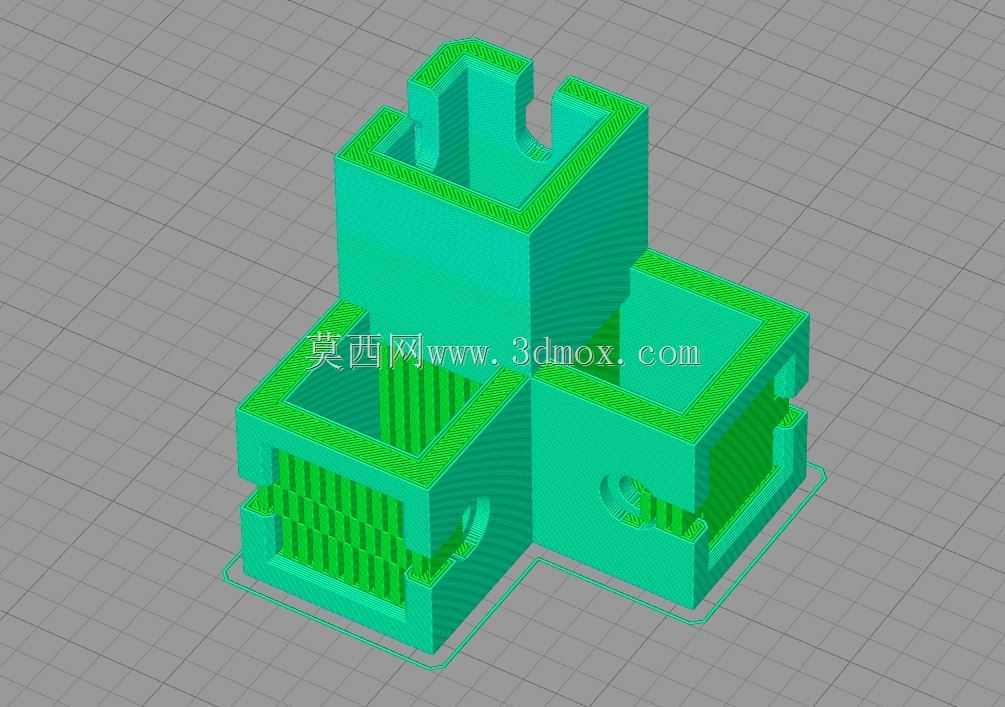

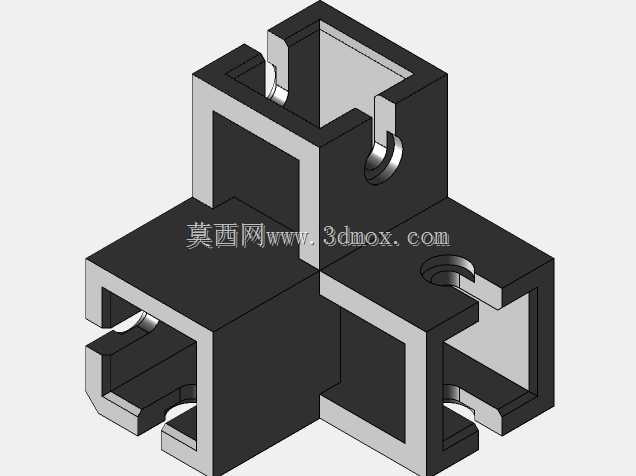

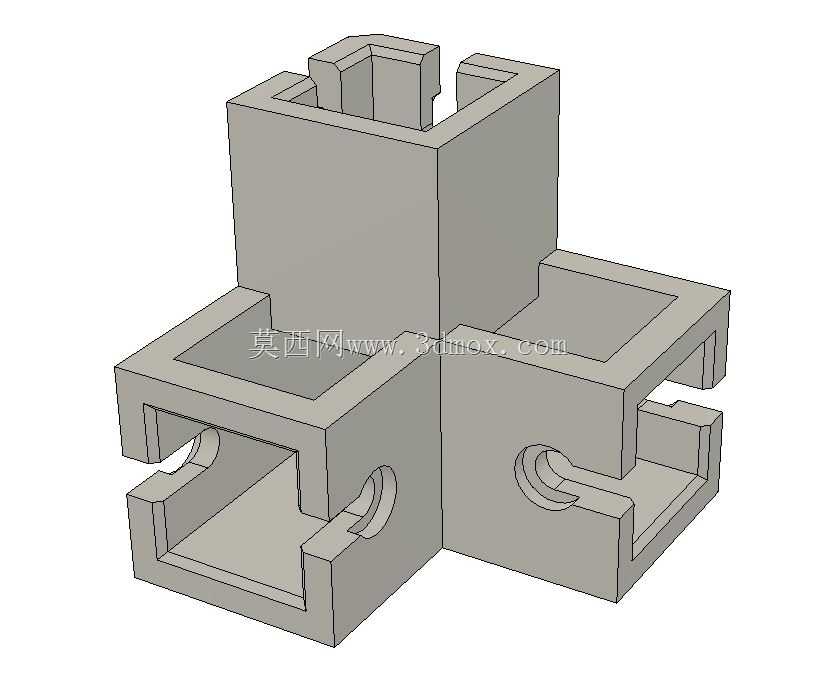

　　从结构设计来看，支架整体采用一体成型的块状结构，三个方向分别开出与2020型材截面匹配的卡槽，卡槽内侧预留了适配T型螺母的让位空间，每个连接面都对应型材的中心槽位设计了螺栓过孔，安装时不需要对型材做额外的端面加工，只需要提前将M5锤头螺母滑入型材对应位置的槽内，把三个方向的型材分别卡入支架的对应卡槽，穿入8mm长的M5螺栓拧紧即可完成节点固定。相比传统多角码拼接的方式，这种一体结构的支架能保证三个方向的型材定位基准统一，装配后三个方向的垂直度公差可以控制在0.1mm以内，完全满足小型自动化设备、桌面3D打印机、小型检测工装的框架精度要求。

　　实际应用场景里，这类三向支架多用于小型设备框架的底部角部节点、顶部横梁交汇节点，以及框架内部多层隔板的支撑连接位置，尤其是在搭建需要多层安装平面的桌面设备时，比如小型点胶机机架、视觉检测工位支架、实验室小型试验台框架，用这款支架可以快速完成三维方向的型材拼接，不需要反复测量定位。设计时特意将支架的外形尺寸控制在与2020型材截面等宽的范围，安装后支架外表面与型材外表面齐平，不会突出型材表面占用额外安装空间，框架外侧可以顺畅安装亚克力门板、钣金封板，不会出现干涉问题。

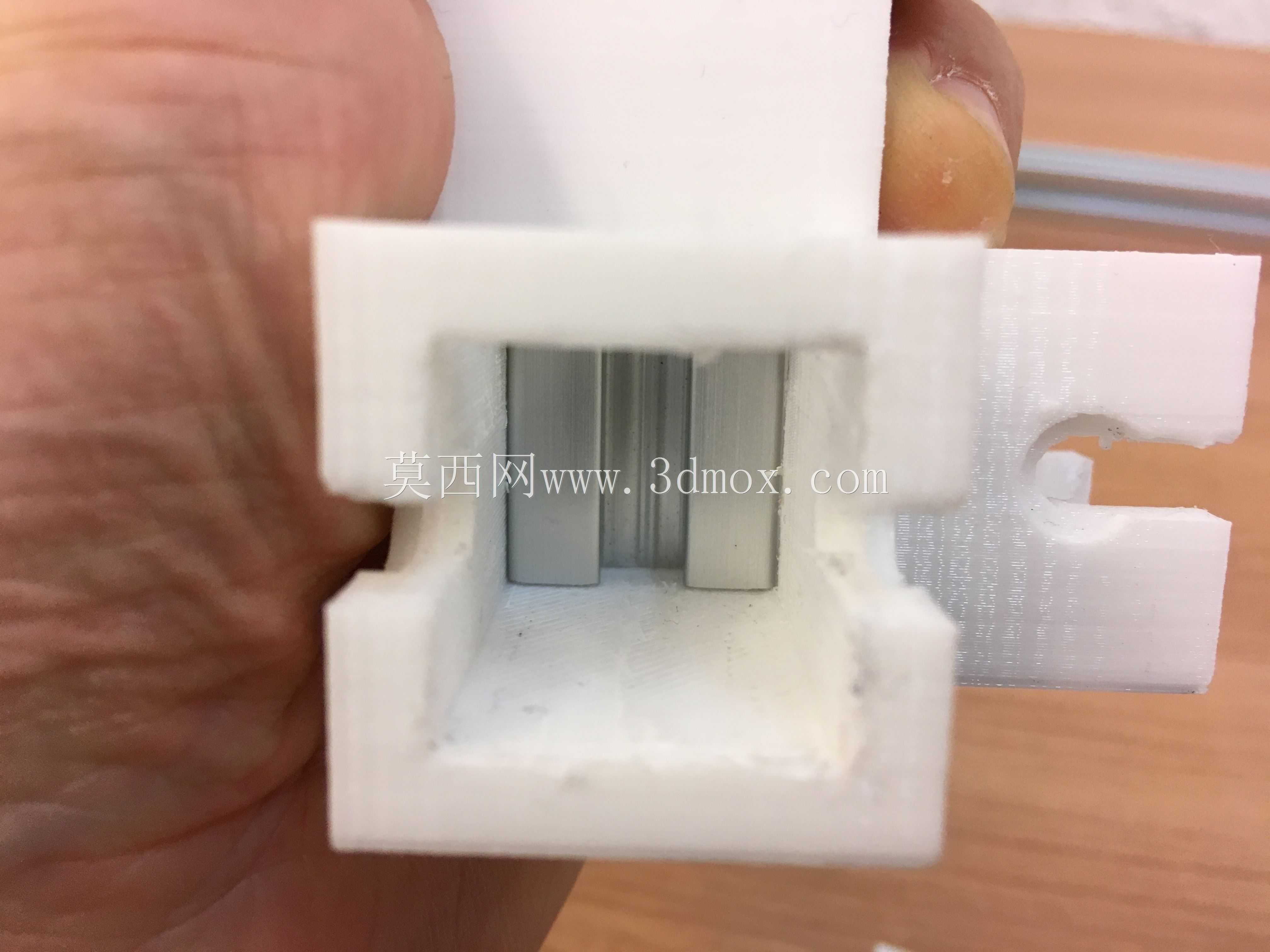

　　从安装边界来看，每个支架配套六套M5螺栓与锤头螺母，分别对应三个方向型材的上下两个槽位固定，螺栓长度选用8mm是经过实际装配验证的：2020型材的槽深加上支架壁厚，8mm长度的螺栓既能保证足够的螺纹啮合长度，又不会因为螺栓过长顶到型材槽底导致锁不紧。卡槽的配合间隙设计为0.2mm，既可以让型材顺利滑入卡槽，又不会因为间隙过大导致连接后出现晃动，对于型材切割长度的公差容忍度也比较高，只要型材端面切割的垂直度误差在0.5mm以内，都可以顺利完成装配，不需要对型材端面做二次铣平加工，能大幅降低现场装配的加工要求。

　　很多刚接触铝型材机架设计的工程师容易忽略三向节点的连接可靠性，用两个直角角码勉强拼接的话，第三个方向的型材只能靠端面摩擦力固定，设备运行时产生的振动很容易导致节点松动，时间长了框架就会出现变形。这款一体支架的三个连接面都与型材表面完全贴合，受力时载荷会均匀分布到三个方向的型材上，单个节点的静态承重可以达到15kg以上，完全满足小型设备的框架承重要求，即使设备上安装有小型振动电机、往复运动机构，也能保证框架的长期稳定性，不会出现节点松脱的问题。
