可移动铝型材框架双开门工具柜设计

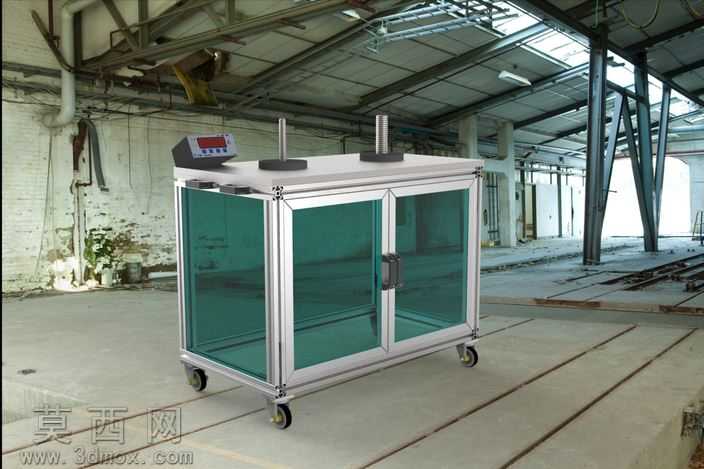

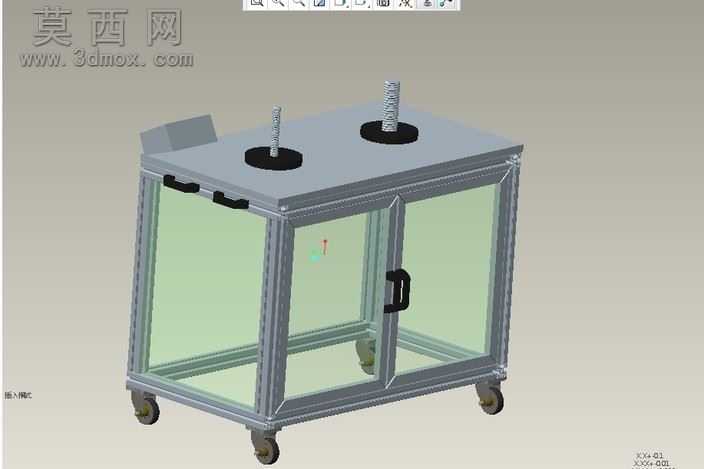

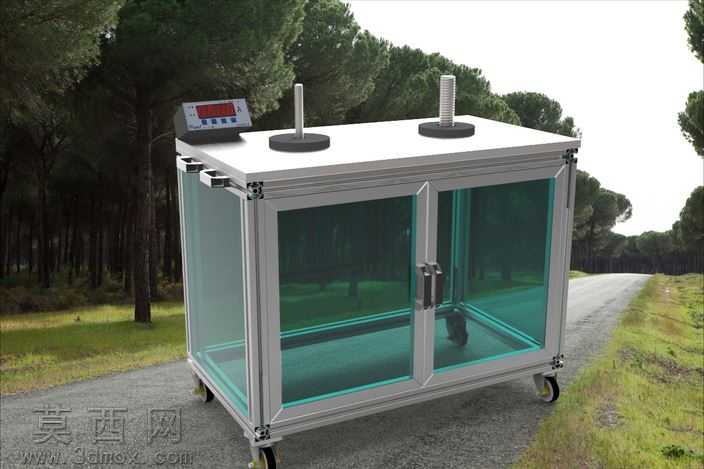

本作品为可移动工具柜三维模型，整体采用工业铝型材搭建框架结构，建模阶段严格遵循铝型材装配的标准公差规范，先完成型材截面的参数化草图绘制，通过拉伸、布尔运算生成各段型材主体，再对型材连接位置的角件安装槽、螺栓孔位进行精细化建模，确保所有装配特征完全匹配实际工业铝型材的连接标准，避免出现装配干涉问题。柜体主体框架为长方体结构，底部四个角位预留脚轮安装位，匹配工业万向脚轮的安装孔距，其中两个脚轮带刹车结构，建模时还原了脚轮的滚轮、支架、刹车拨片的细节结构，保证柜体既可以灵活移动，停靠时也能稳定锁止。柜体正面设置双开透明门结构，门体采用半透明钢化玻璃材质，渲染时调整玻璃材质的折射率、透明度与反光参数，还原真实玻璃的通透质感，同时可以直观看到柜体内部的空置储物空间；两门对合位置安装嵌入式黑色塑料拉手，建模时还原拉手的弧形握持曲面与安装固定孔位，门体与铝型材框架的连接位置设置隐藏式合页结构，保证门体开合顺畅。柜体顶部为平整的铝型材台面，台面上设置两个立式柱状安装座，建模时还原了安装座表面的防滑纹理与底部的固定法兰结构，可用于放置常用的手动工具或小型检测仪器；台面后侧设置倾斜的小型置物挡边，可防止台面上放置的小零件滑落。柜体侧面与背面采用半透明围板材质，与正面玻璃材质保持视觉统一，既可以遮挡内部杂乱的工具，也能从外部大致观察内部物品存放情况。渲染阶段采用工作室均匀布光，主光源从斜上方45度照射，搭配辅助补光消除框架结构的阴影死角，突出铝型材的金属哑光质感、玻璃的通透质感与塑料配件的磨砂质感，整体渲染效果真实还原工业场景下工具柜的实际外观。设计思路围绕车间工具收纳的移动需求展开，整体结构轻量化，铝型材框架无需焊接即可完成装配，透明门设计方便快速查找内部工具，带轮结构适配车间内不同工位的工具转运需求，顶部额外置物区拓展了工具临时放置的功能，整体结构合理，细节完整，可直接用于生产参考或车间布局方案演示。
