三耳带键槽轴孔安装固定法兰支座

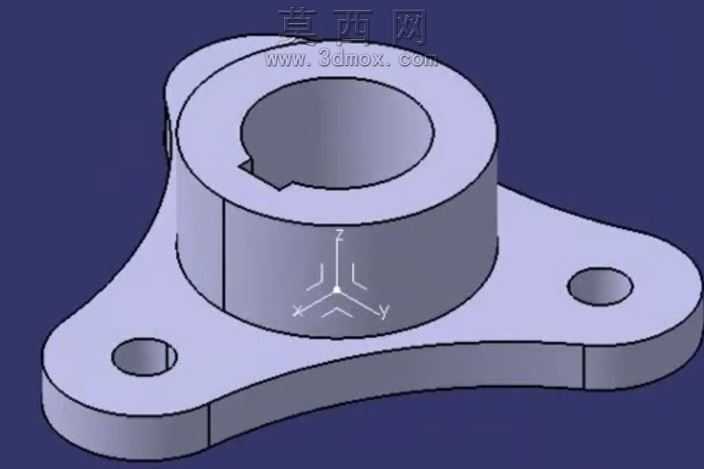

该零件为典型的轴类安装固定支座类机械零件，采用三维参数化建模方式完成全特征构建，建模过程严格遵循机械加工工艺逻辑，先以中心轴孔为核心定位基准，绘制中心带键槽的通孔截面轮廓，通过拉伸凸台命令生成主体圆柱筒体结构，键槽特征采用拉伸切除方式精准成型，保证与传动轴周向固定的配合精度要求。主体筒体外侧延伸出三个呈120度均匀分布的安装耳板，每个耳板末端设置同轴的螺栓安装通孔，耳板与筒体衔接处做平滑过渡圆角处理，既降低应力集中风险，也提升零件整体结构强度。建模过程中对所有安装孔的位置度、轴孔的同轴度、键槽的对称度均做了参数化约束，可根据实际安装需求快速调整尺寸参数。零件渲染采用金属哑光质感材质，模拟常用45号钢经表面氧化处理的视觉效果，通过环境光遮蔽效果清晰呈现各结构的衔接关系，视图采用等轴测视角展示，可直观观察到中心轴孔的键槽结构、耳板的分布形态以及各孔位的相对位置。设计思路上以轴类零件的径向支撑、周向固定、端面安装为核心功能，三耳式安装结构相比传统两孔法兰具备更优的抗倾覆稳定性，均匀分布的安装孔可让螺栓锁紧力均匀分散，避免局部应力过大导致的安装变形，中心键槽结构可有效传递扭矩，防止轴与支座之间发生相对转动，适用于各类低速传动轴的端部支撑、传感器安装座、小型转轴固定座等应用场景，建模过程中所有锐边均做了0.5mm的倒角处理，符合实际机械加工的去毛刺工艺要求，避免安装过程中划伤操作人员或配合零件。
