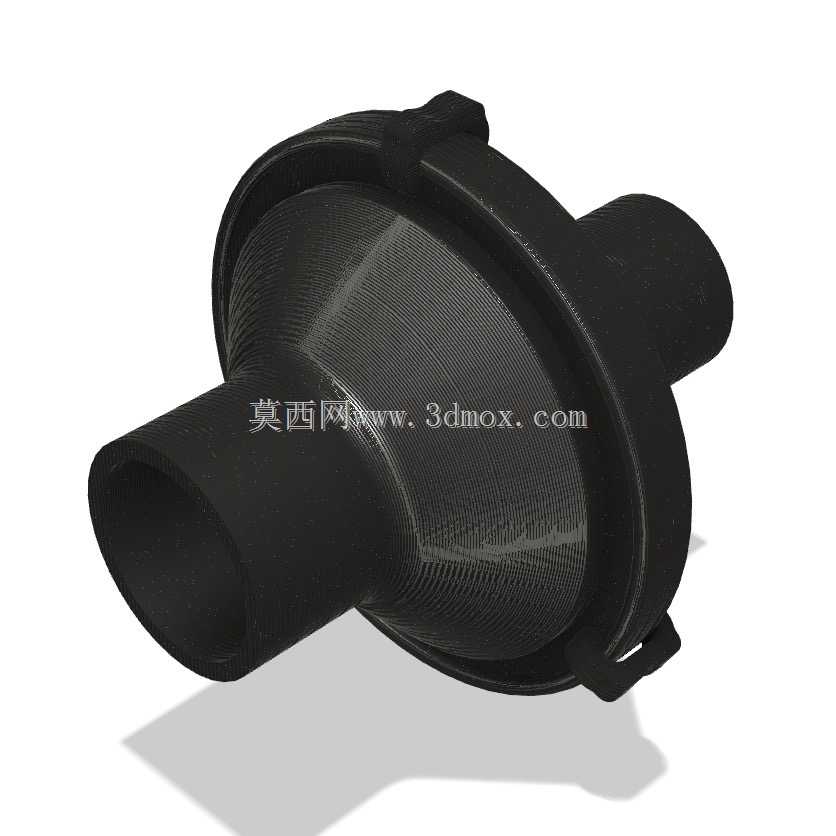

袋式阀面罩配套在线高效空气过滤装置

　　这款过滤装置的核心应用场景，是对接临床场景中常用的袋式阀面罩排气端，解决护理场景下患者呼出气体的直接扩散问题——在呼吸道传染性疾病的护理操作中，常规袋式阀面罩的排气侧无过滤组件时，患者呼出的带气溶胶气体会直接排入周边环境，对近距离操作的护理人员形成暴露风险，这款装置就是作为串接在排气路径上的在线过滤单元，直接卡接在面罩排气接口位置，不需要对原有面罩结构做破坏性改动，就能实现呼出气体的即时过滤。

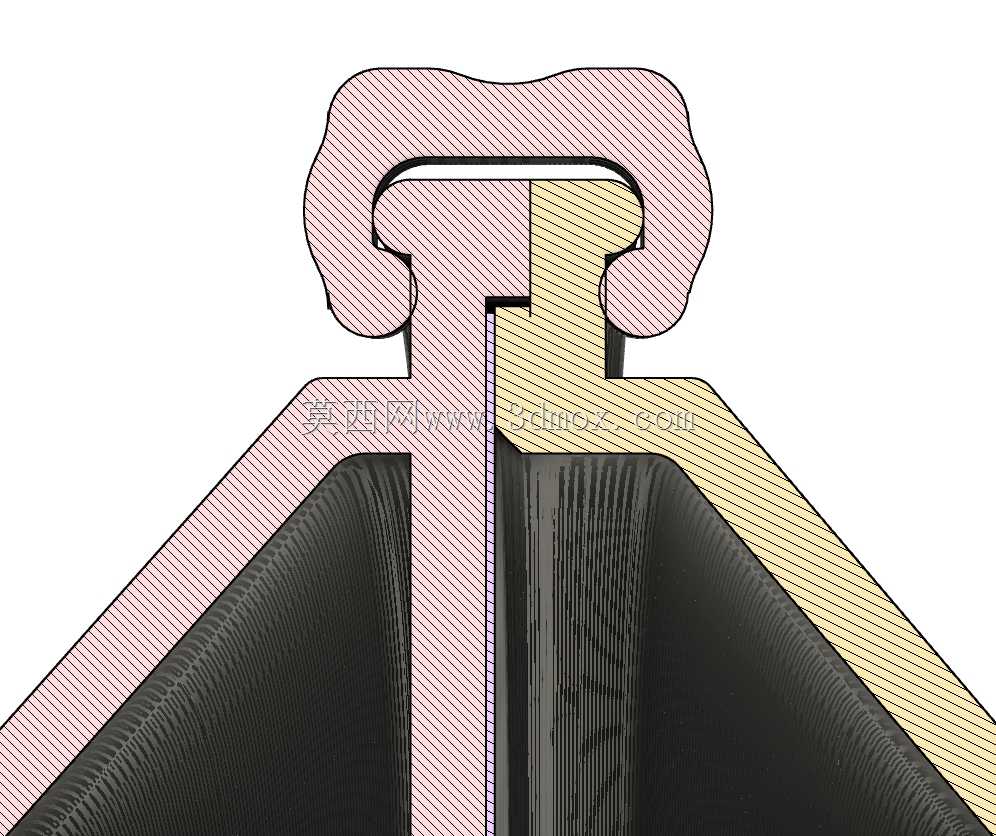

　　从功能特性来看，装置的核心过滤单元采用符合H11及以上等级的HEPA滤材，这类滤材对0.3μm量级的气溶胶颗粒过滤效率能达到99.7%以上，足以截留患者呼出气体中携带的致病微生物颗粒；滤材的取材兼容性较强，可直接从符合等级要求的家用真空吸尘器滤袋上裁切适配，比如常见的Kirby Micron Magic系列滤袋就可作为替代滤材使用，降低了特殊场景下的滤材获取门槛。装置的密封结构设计适配无毒虫胶、透明喷胶这类常见密封材料，装配时在滤材与壳体的贴合面均匀涂覆密封胶，就能避免气流从滤材装配缝隙处短路溢出，保证所有流经装置的气体都经过滤材拦截。

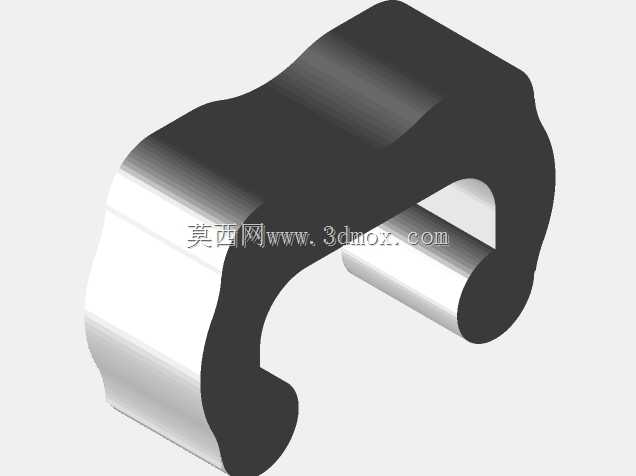

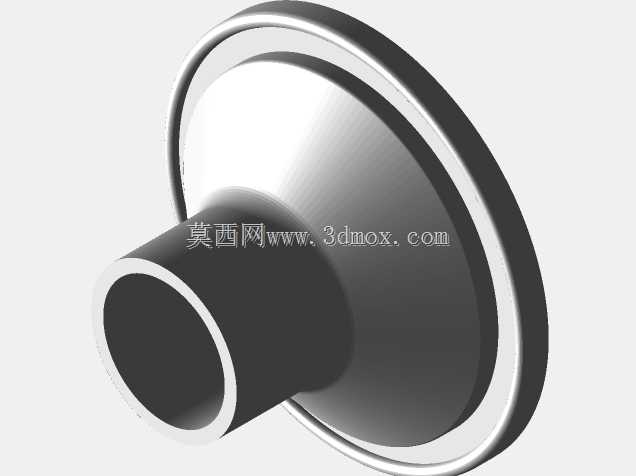

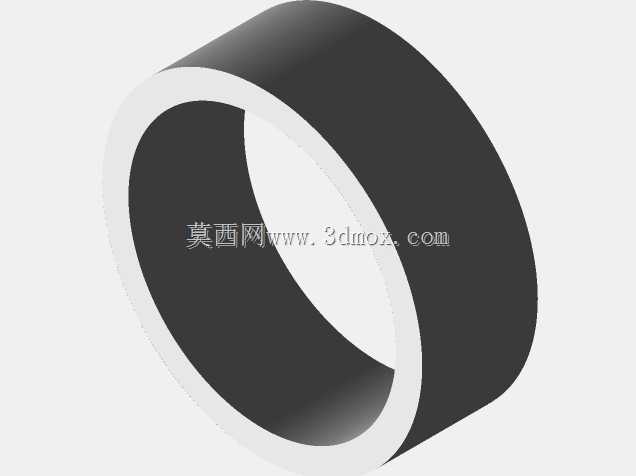

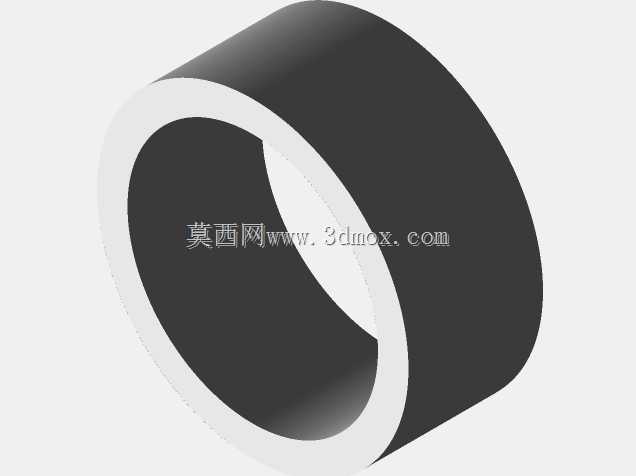

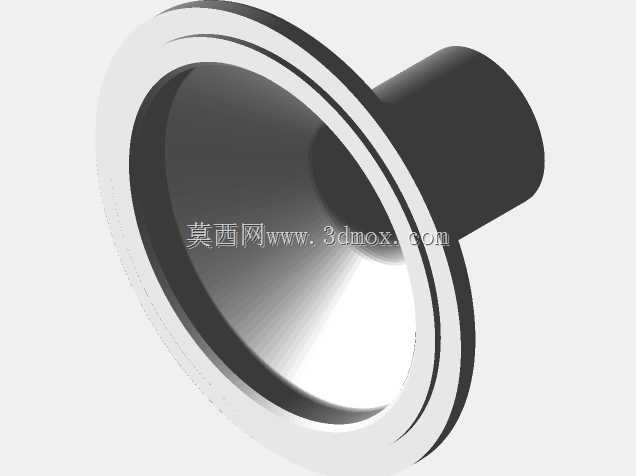

　　设计思路上，整个装置采用轴向直通的流道结构，气流从面罩排气端进入装置后，直接垂直穿过滤材区域后向外排出，没有多余的弯折流道，尽可能降低排气阻力，避免因为加装过滤装置导致患者呼气阻力过大，影响正常的通气操作。壳体的卡接结构完全匹配标准袋式阀面罩的排气接口尺寸，接口处设置了环形限位凸台，安装时直接将装置推入面罩排气接口，凸台卡入接口对应的卡槽内即可完成固定，不需要额外的紧固件或者绑带辅助固定，单手即可完成拆装操作，适合临床场景下的快速装配需求。装置专门设置了两个测试用STL结构件，分别用于打印后测量滤材安装位的内径、外径尺寸，使用者拿到模型后可以先打印这两个测试件，快速核对自身打印机的尺寸精度，根据测试结果对模型的安装尺寸做比例微调，避免因为打印机的成型误差导致滤材安装过松漏气，或者过紧无法装配的问题，降低试错成本。

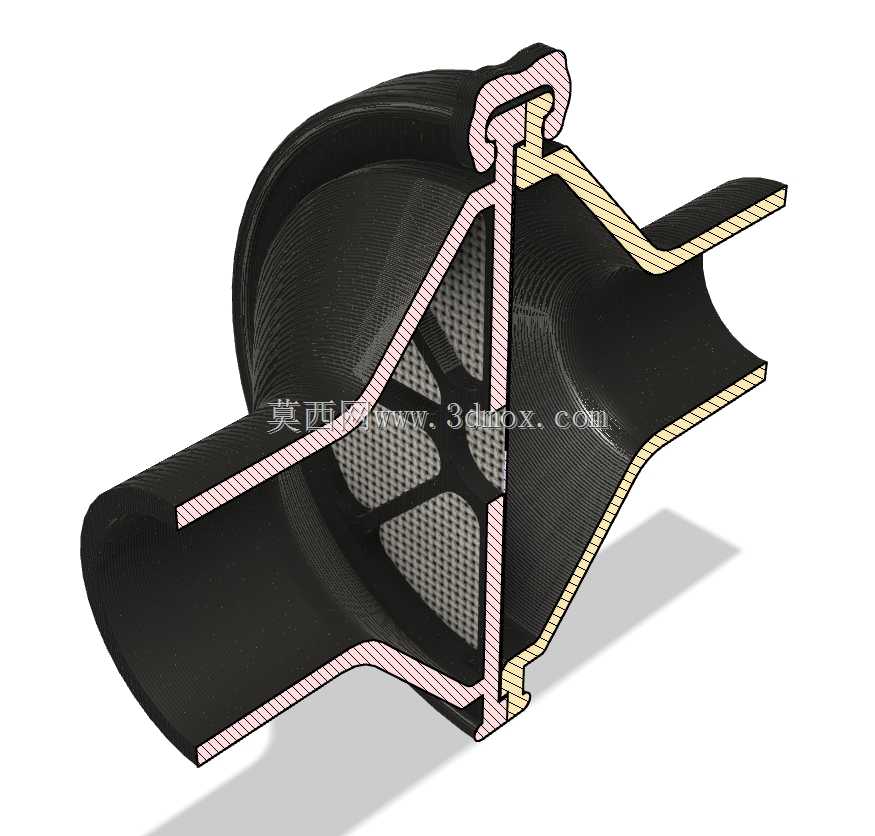

　　从安装边界与尺寸适配来看，装置的整体外轮廓完全避让面罩的操作区域，安装后不会遮挡面罩的其他接口，也不会影响面罩与患者面部的贴合密封；装置的轴向长度控制在合理范围内，安装后面罩的整体重心不会出现明显偏移，不会因为加装过滤装置导致面罩移位。滤材的安装位设置了环形压边结构，装配时将裁切好的圆形滤材放置在壳体的滤材支撑台阶上，压上对应的压圈后即可完成滤材固定，支撑台阶上设置了密集的格栅支撑结构，既可以给滤材提供足够的支撑，避免呼气压力导致滤材变形破损，又不会过多遮挡滤材的有效过流面积，保证通气顺畅。

　　在实际使用场景中，这款装置属于临时适配的防护升级组件，不需要改变原有袋式阀面罩的操作逻辑，护理人员按照原有流程操作面罩即可，过滤装置随面罩一次性使用或者按消毒规范做终末处理即可，不需要复杂的维护操作。壳体结构采用一体化的流线型设计，没有容易积污的卫生死角，使用后做表面消毒时可以快速擦拭所有外表面，降低污染物残留的可能。
