砾石沙炭组合式户外应急净水装置

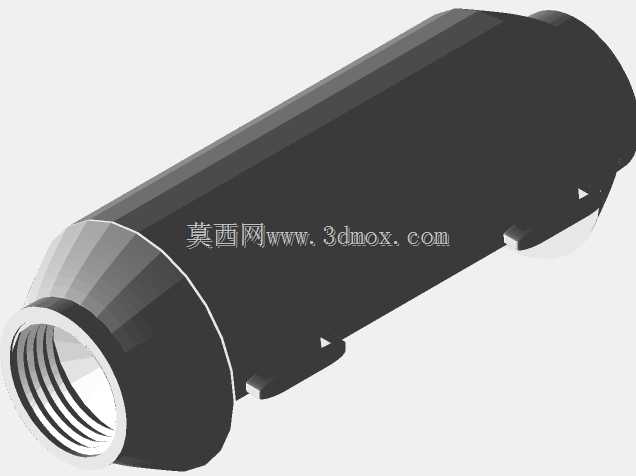

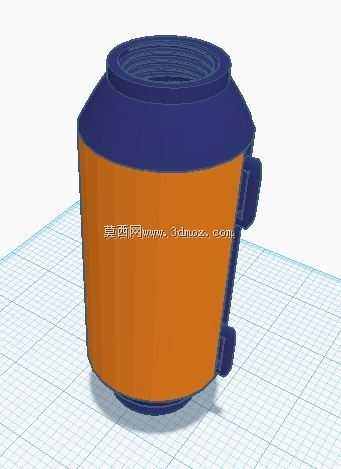

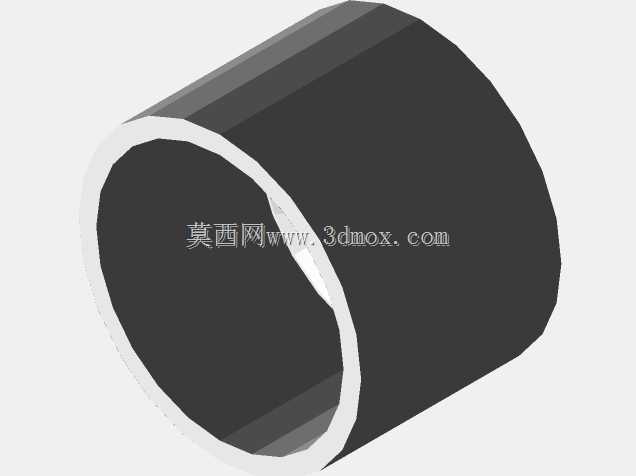

　　这款净水过滤装置的设计初衷，是面向无可靠供水条件的户外作业、野外勘探、应急救灾场景，依托极易获取的天然滤料完成原水的初步净化，为后续煮沸消毒提供前置处理环节，大幅降低原水中的大颗粒杂质、悬浮污染物含量，减少后续消毒环节的处理负担。从结构设计逻辑来看，装置采用分体式滤筒与外壳组合的结构，外壳整体为变径筒状结构，上下两端均设置标准外螺纹接口，顶部接口可适配常见的1升、2升规格苏打水瓶作为原水储水容器，底部接口同样可对接同规格水瓶承接过滤后的净水，无需额外定制配套储水部件，大幅提升了野外场景下的配件获取便利性。滤筒部分共设置三个独立的装填腔，分别对应装填砾石、细沙、木炭三类滤料，各腔室之间设置透水隔层，

　　使用时可在滤筒底部铺垫普通纸巾或纸质滤材作为初滤承托层，避免滤料随水流泄漏进入出水端，这种独立分腔的设计也让滤料更换、清洗的操作变得极为简便，无需整体拆解装置即可单独更换某一层失效的滤料，在野外场景下可快速完成维护操作。为了实现滤筒与外壳的可靠固定，外壳内侧设置两个环形卡槽，配套使用维可牢尼龙搭扣作为锁紧构件，搭扣钩住外侧环槽后即可完成滤筒的轴向定位，避免进水水流冲击导致滤筒移位、滤料混层的问题，这种锁紧结构无需专用工具即可徒手操作，即使在戴防护手套的工况下也能快速完成拆装。装置顶部进水端特意设计了小口径进水孔，可有效控制原水进入滤层的流速，避免大流量进水导致滤层被冲穿、水流短流直接穿过滤料缝隙流出，

　　保证所有原水都能经过三层滤料的逐级过滤，提升过滤效果的稳定性。从安装边界来看，装置整体为轴向对称结构，最大外径适配常规手持操作的尺寸范围，轴向长度可满足三层滤料的装填厚度要求，安装时仅需保证装置竖直放置即可，无需额外的固定支架，可直接通过两端对接的水瓶实现立式放置，占用空间极小，可放入常规户外背包的侧袋中携带。在实际使用场景中，该装置可处理包括池塘水、溪流水在内的多种地表原水，砾石层首先拦截原水中的大颗粒泥沙、枯枝落叶等大尺寸杂质，细沙层进一步过滤水中的细小悬浮颗粒，降低出水浊度，木炭层则可吸附水中的异色、异味以及部分溶解性污染物，经过三层过滤后的原水，再经过煮沸处理即可达到应急饮用的水质要求，相比直接煮沸原水，

　　前置过滤可大幅减少煮沸过程中沉淀的泥渣量，也能降低煮沸容器的清洁难度。设计过程中充分考虑了3D打印工艺的成型特性，整体结构无复杂内凹倒扣，所有壁厚均保持均匀一致，无需添加支撑结构即可完成打印成型，打印完成后仅需简单去除打印层纹毛刺即可投入使用，即使是普通的桌面级FDM3D打印机也能完成该装置的制作，进一步降低了装置的获取门槛，在应急场景下可快速制作投入使用。需要注意的是，该装置仅作为原水的前置预处理单元，不具备灭菌功能，过滤后的水必须经过煮沸或其他消毒工序后方可饮用，这一设计定位也在结构上做了对应考量，没有设置额外的灭菌组件，尽可能简化结构、降低制作难度，优先满足应急场景下快速制作、可靠使用的核心需求。装置外壳外侧设置有若干轴向加强筋，既可以提升筒身的结构强度，避免跌落、挤压导致筒身开裂，也能作为拆装时的防滑结构，徒手拧动两端对接水瓶时可提供足够的摩擦力，无需借助扳手等工具即可完成对接操作。
