微型深沟球MR104密封滚珠轴承结构

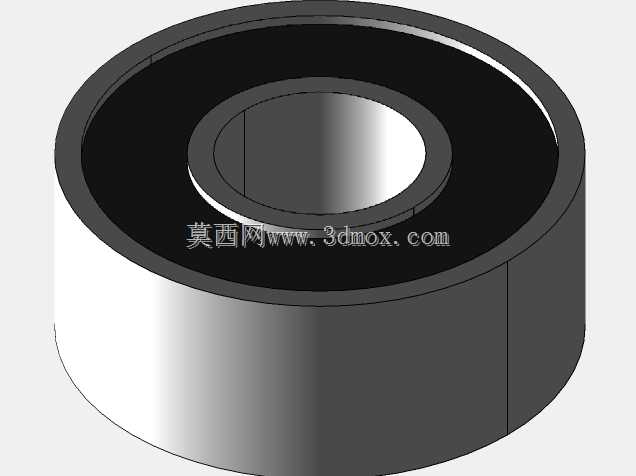

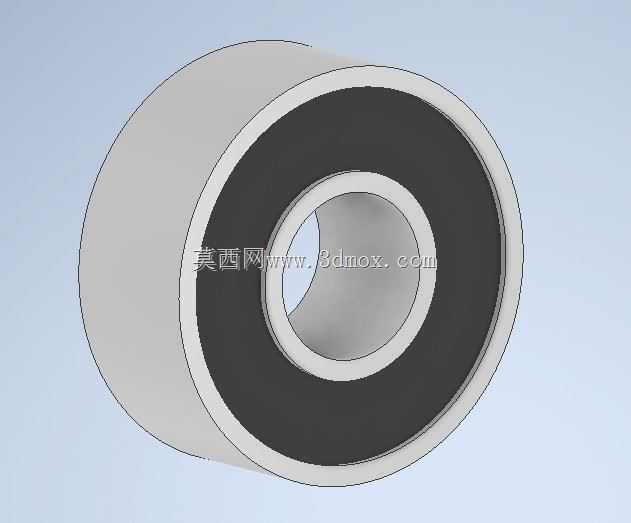

　　在精密传动与小型机电设备的设计选型中，微型滚珠轴承的适配性往往决定了整套机构的运行稳定性与寿命表现，MR104这类小尺寸深沟球轴承，常见于手持电动工具的输出端支撑、小型伺服电机的转子定位、精密仪器的转轴导向、办公自动化设备的走纸机构、航模动力系统的传动支撑等场景，这类场景普遍对安装空间有严格限制，同时要求轴承具备低摩擦阻力、一定的径向承载能力与防尘密封性能。从结构设计来看，这款轴承采用双密封盖结构，内置的黑色密封件与内圈、外圈的密封槽形成配合，能够阻挡外界粉尘、碎屑进入轴承内部滚道，同时避免内部润滑脂在高速运转时溢出，适配无需频繁维护的封闭式传动场景。轴承的内圈、外圈均采用轴承钢精加工而成，滚道经过超精研磨处理，

　　表面粗糙度控制在极低水平，能够降低钢球滚动时的摩擦损耗，内置的钢球沿滚道均匀排布，通过保持架实现等间距分隔，避免钢球在运转过程中发生相互碰撞与摩擦，保证运转过程的平稳性，降低运行噪音。在安装边界上，这款轴承的外形尺寸为内径4mm、外径10mm、厚度4mm，属于公制微型深沟球轴承的标准尺寸系列，安装时需注意配合轴颈的公差选择，通常与轴承内圈配合的轴采用k5或m6级过渡配合，与外圈配合的轴承座孔采用H6或H7级间隙或过渡配合，安装过程中需避免直接敲击轴承内外圈，应通过专用套筒均匀施力将轴承压装到位，防止滚道受冲击产生凹痕影响运转精度。在实际设备应用中，这类微型轴承的径向额定动载荷与静载荷适配轻载高速的传动工况，

　　能够承受一定的双向轴向载荷，可用于同时承受径向与少量轴向载荷的转轴支撑场景，设计选型时需核算实际工况下的载荷大小、运转转速、工作环境温度，匹配对应的润滑脂填充量，通常在常温工况下采用锂基润滑脂即可满足长期运转需求，若应用于高温或低温特殊环境，则需更换对应温度适用范围的特种润滑脂。从三维建模的角度来看，这类标准件的建模需要严格遵循尺寸公差要求，内圈的内径、外圈的外径、轴承的整体厚度尺寸需严格控制在标准公差范围内，密封盖的外形与安装槽的配合间隙需符合实际装配关系，钢球的直径与数量需匹配标准轴承的设计参数，保持架的兜孔结构需保证钢球能够灵活转动无卡滞，建模完成后可通过虚拟装配验证与轴、轴承座的配合关系，检查是否存在干涉问题，

　　为后续的工程图输出、装配仿真提供准确的模型基础。在小型自动化设备的设计中，这类微型轴承往往是容易被忽略但至关重要的基础部件，其运转精度直接影响整套机构的定位精度与运行噪音，选型时除了尺寸匹配之外，还需关注轴承的精度等级，普通传动场景选用P0级精度即可满足需求，若应用于精密检测仪器、高精度伺服转台等场景，则需选用P6甚至更高精度等级的轴承，同时配合合适的预紧结构消除轴承游隙，提升转轴的支撑刚性。
