树莓派主动式风冷散热外壳结构

　　做嵌入式硬件配套结构设计快十年，经手的单板计算机配套外壳少说也有几十款，这款主动冷却式的壳体是针对多代树莓派这类单板机高负载运行场景做的适配结构，实际落地在工业现场数据采集终端、边缘计算节点、小型嵌入式控制站这类场景里用得最多。很多现场的嵌入式单板没有专门的电控柜安置，直接装在设备旁的支架上，车间环境里既有金属切削粉尘，又有设备运行带来的持续环境温升，单板本身的主控、内存芯片在满负荷跑数据采集、协议转换任务时，核心温度很容易冲到八九十度触发降频，直接影响数据采集的实时性，严重的时候还会出现程序跑飞、存储数据丢包的问题，被动散热的外壳在这种环境里根本压不住温升，必须带主动风冷的结构才能保证长期稳定运行。

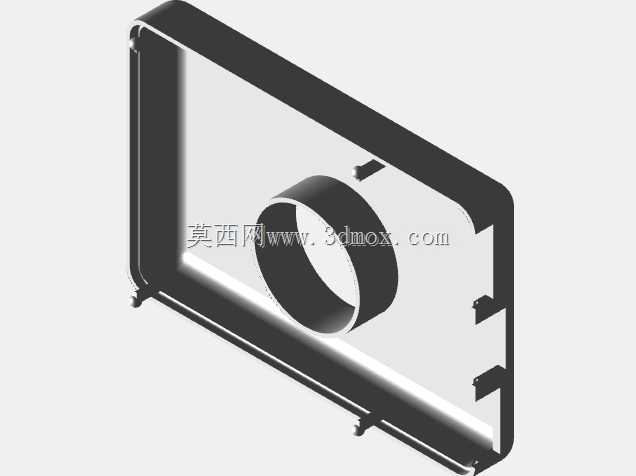

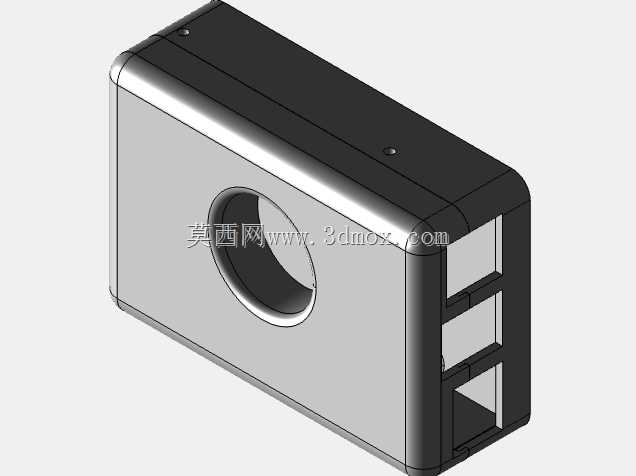

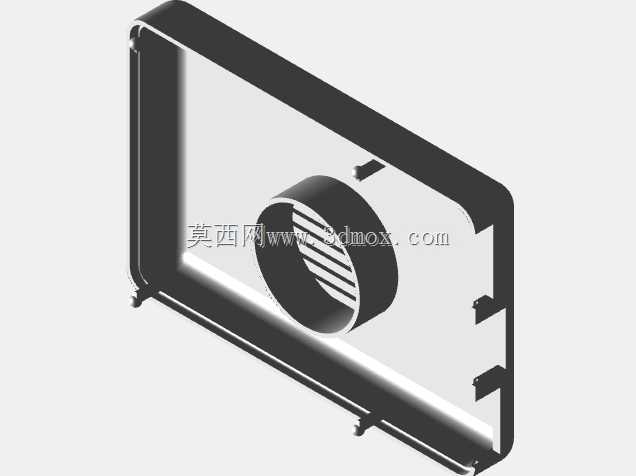

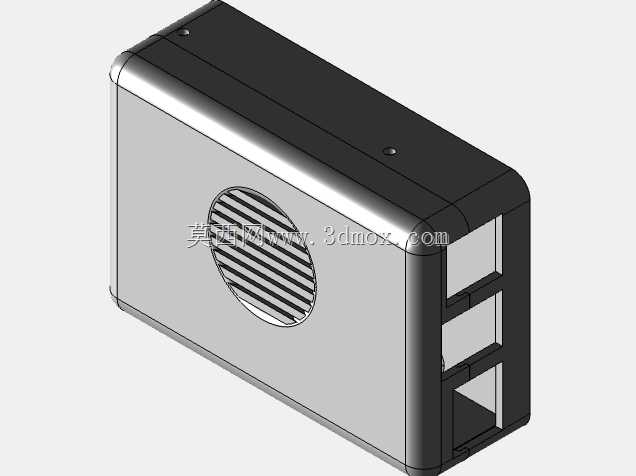

　　这款壳体的设计思路完全是从现场安装和散热需求倒推的，整体采用上下扣合的拼接结构，上下壳的配合边做了内嵌式的止口，不用额外打密封胶就能挡住大部分车间里的浮尘，不会出现粉尘直接飘到单板引脚、芯片表面造成积灰短路的问题。壳体正面预留的圆形通风口做了一体式的格栅条，格栅的倾斜角度是经过反复调整的，既不会遮挡进风路径增大风阻，又能防止现场的细小金属切屑、线头直接被风扇吸到单板表面，格栅的筋条厚度控制在1.2mm，和壳体壁厚保持一致，注塑的时候不会出现缩痕，也不用额外做表面处理就能保证外观平整。壳体侧面的三个开口是对应单板的全尺寸接口预留的，从电源口、HDMI接口到USB接口的位置都做了精准的避让，接口边缘和单板接口的间隙控制在0.3mm，装完之后接口周围没有多余的缝隙，既不会影响线材插拔，也能避免粉尘从接口位置进到壳体内部。

　　散热结构的匹配是这款壳体设计的核心，内部预留的风扇安装位刚好适配常用的3010规格直流轴流风扇，风扇的出风面正对着单板的主控芯片位置，进风从正面格栅进来之后，直接吹过主控、内存、电源管理芯片这几个主要发热源，然后顺着壳体和单板之间的预留间隙从侧面接口的缝隙、上下壳的配合缝流出，形成完整的直通风道，没有多余的风阻，风扇在5V供电下就能提供足够的风量，把高负载下的核心温度压到六十度以内，完全满足工业现场7*24小时连续运行的散热要求。壳体上盖的两个角预留了沉头安装孔，既可以用自攻螺丝把上下壳锁死，也能配合M3的螺丝把整个壳体固定在设备安装支架、DIN导轨转接板上，安装孔的沉头深度刚好把螺丝帽完全埋入壳体表面，不会突出在外影响后续的堆叠安装或者设备布线。

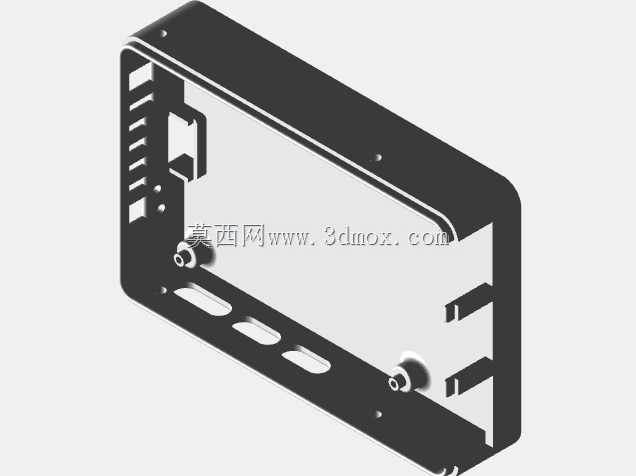

　　从安装边界来看，这款壳体的外形尺寸是严格按照对应单板的长宽尺寸外扩2.5mm壁厚做的，整体宽度不到100mm，长度不到70mm，厚度包含上下壳的凸起部分也只有35mm，不管是装在小型设备的控制仓里，还是并排装在弱电箱的层板上都不会占用多余空间，壳体内部的支撑柱高度是按照单板的安装孔位高度做的，单板装上去之后和壳体底部之间预留了2mm的间隙，既可以避免单板背面的焊点直接碰到壳底造成短路，也能让一部分气流从单板背面流过，带走背面电源芯片的热量。壳体的边角全部做了R3的圆角处理，没有尖锐的棱角，现场安装的时候不会刮伤布线的绝缘层，也不会划伤安装人员的手，上下壳的扣合位置做了0.15mm的过盈配合，不用螺丝也能实现初步的扣合固定，方便前期调试的时候反复拆开接线、换件，调试完成之后再打螺丝做永久固定，不管是小批量样机调试还是批量量产装配都能省不少工时。

　　实际在项目里用的时候，这种带主动风冷的外壳比普通的被动散热铝壳适配性更强，尤其是在南方夏季没有空调的车间里，环境温度本身就有四十多度，被动散热的外壳和环境温差太小，根本带不走芯片产生的热量，跑满负载两三个小时就会出现温度报警，换了这款带主动风冷的壳体之后，连续跑一个月的连续采集任务，核心温度都稳定在合理区间，没有再出现过降频或者死机的问题。而且壳体采用的是阻燃ABS材质，本身的绝缘性能足够，就算单板内部出现轻微的短路打火，也不会引燃外壳造成安全隐患，完全满足工业现场的电气安全要求。
