GoPro相机设备安装固定夹具结构

　　这款GoPro专用安装夹具，主要面向户外拍摄设备搭载、工业视觉检测点位固定、移动机器人外设挂载等场景设计，可适配多类搭载平台的安装需求，解决运动相机在振动工况下的固定偏移问题。从实际使用场景来看，这类夹具常被用在巡检机器人的机身前端、自动化产线的视觉检测工位、户外移动作业设备的观测点位，也可适配各类试验台架的影像记录点位安装，相比常规的粘接式、扎带式固定结构，这类机加工成型的刚性夹具能在持续振动、频繁启停的工况下保持相机位姿稳定，避免拍摄画面抖动、相机脱落等问题。

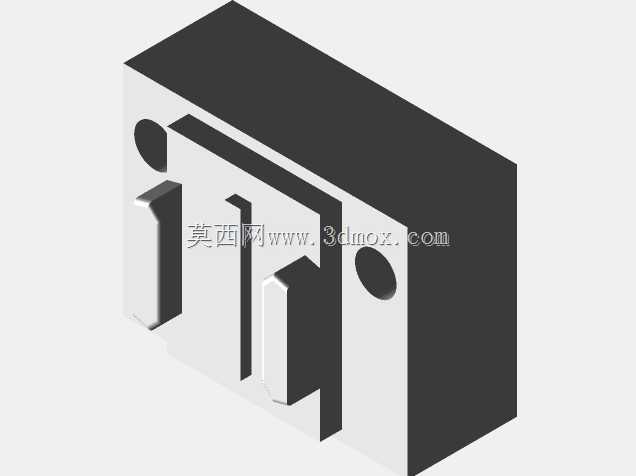

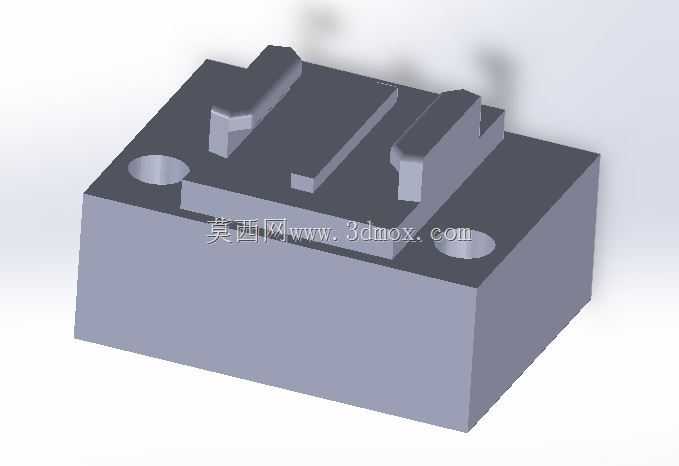

　　从结构设计思路来看，夹具主体采用一体式块状基座设计，基座底部设置两个对称的沉头安装孔，可通过内六角螺栓直接固定在搭载平台的预制螺纹孔上，沉孔结构可保证螺栓头部完全沉入基座内部，不会突出上表面干涉相机安装，两个安装孔的孔距按照通用工业安装孔位标准设置，可兼容多数铝型材平台、钢板安装面、机器人外壳预制孔位的安装尺寸，无需额外打孔适配。基座上半部分设置两个对称的弹性卡爪结构，卡爪内侧的轮廓完全匹配GoPro相机底部的标准安装卡槽尺寸，卡爪根部做了圆角过渡处理，既可以保证卡接时的弹性变形量，方便相机快速卡入拆卸，又能避免应力集中导致卡爪断裂，卡爪的卡合高度经过反复校核，卡入后相机底部与基座上表面完全贴合，不会出现晃动间隙，同时卡爪顶部设置了导向倒角，安装时无需精准对位即可顺着倒角滑入卡接位置，提升现场安装效率。

　　基座上表面在两个卡爪之间设置了定位凸台，凸台尺寸与相机底部的定位凹槽完全匹配，卡入后可限制相机沿安装面的水平转动与滑移，即使在设备高速移动、剧烈振动的工况下，相机也不会出现位置偏移，保证拍摄视角的一致性。夹具的整体外形为规整长方体，边缘全部做了C2倒角处理，既可以去除机加工产生的锐边毛刺，避免安装时划伤操作人员，也能减少棱角处的应力集中，提升结构整体强度。安装边界方面，基座的整体长宽尺寸控制在较小范围内，不会占用过多安装空间，可适配空间局促的安装点位，基座高度经过优化，在保证卡爪结构强度与安装孔深度的前提下尽可能压缩整体高度，降低安装后相机的整体重心，减少振动工况下的杠杆力矩，提升固定稳定性。

　　从功能特性来看，这款夹具无需额外的快拆配件即可实现相机的快速装拆，卡接结构的卡紧力经过测算，可承受10g以上的冲击加速度不松脱，完全满足户外移动设备、工业机器人运行时的振动冲击要求，同时夹具的所有安装面都做了平面度处理，安装后基座上表面与安装基准面的平行度控制在0.1mm以内，可保证相机光轴与安装基准的角度精度，满足视觉检测类场景的位姿精度要求。相比市面上常见的塑料材质GoPro支架，这款金属材质的刚性夹具在耐温性、抗老化性、结构强度上都有明显优势，可在-20℃到80℃的工况环境下长期使用，不会出现塑料支架常见的低温脆断、高温软化、长期使用卡爪松弛等问题，适合工业场景下的长期固定使用。在设计过程中，还充分考虑了加工工艺性，整个结构除卡爪部分的窄槽加工外，其余特征均可通过三轴铣床一次装夹完成加工，无需复杂的工装夹具与多工序周转，加工成本可控，适合小批量定制加工与批量生产，安装孔的深度也经过校核，保证螺栓拧入后螺纹啮合长度足够，不会出现滑牙、固定不牢的问题，同时基座底部预留了0.2mm的安装平面加工余量，可根据实际安装面的平面度情况进行配磨，保证安装贴合度。
