ArduinoI2C液晶模块3D打印防护外壳

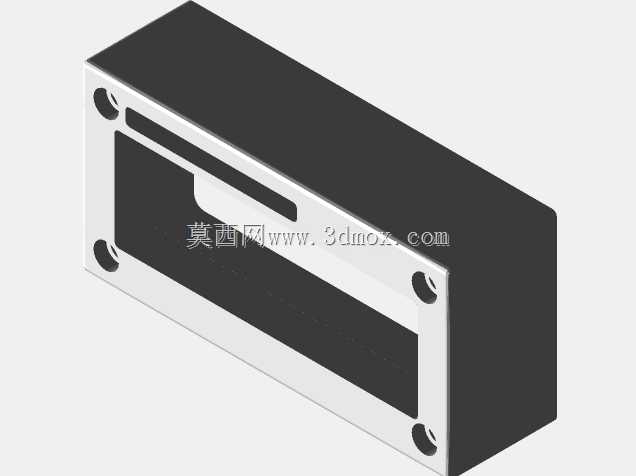

　　在移动机器人调试、小型自动化设备原型搭建的场景中，外露的I2C接口LCD显示模块很容易被走线拉扯、台架磕碰损坏引脚或屏幕，这类模块本身没有配套的标准化安装结构，直接用扎带固定在设备机架上不仅走线杂乱，调试时插拔接口也容易受力损坏焊盘，这款适配标准Arduino I2C LCD模块的外壳，就是针对这类现场使用痛点做的结构设计。外壳采用下沉式腔体结构，腔体内部尺寸完全匹配常规I2C LCD模块的PCB外形，模块装入后屏幕表面与外壳上沿齐平，既可以避免屏幕被外物刮花，也能防止调试过程中焊锡渣、金属碎屑掉落到PCB上造成引脚短路。外壳在接线侧做了开口避让，刚好留出GND、VCC、SDA、SCL四个引脚的接线空间，

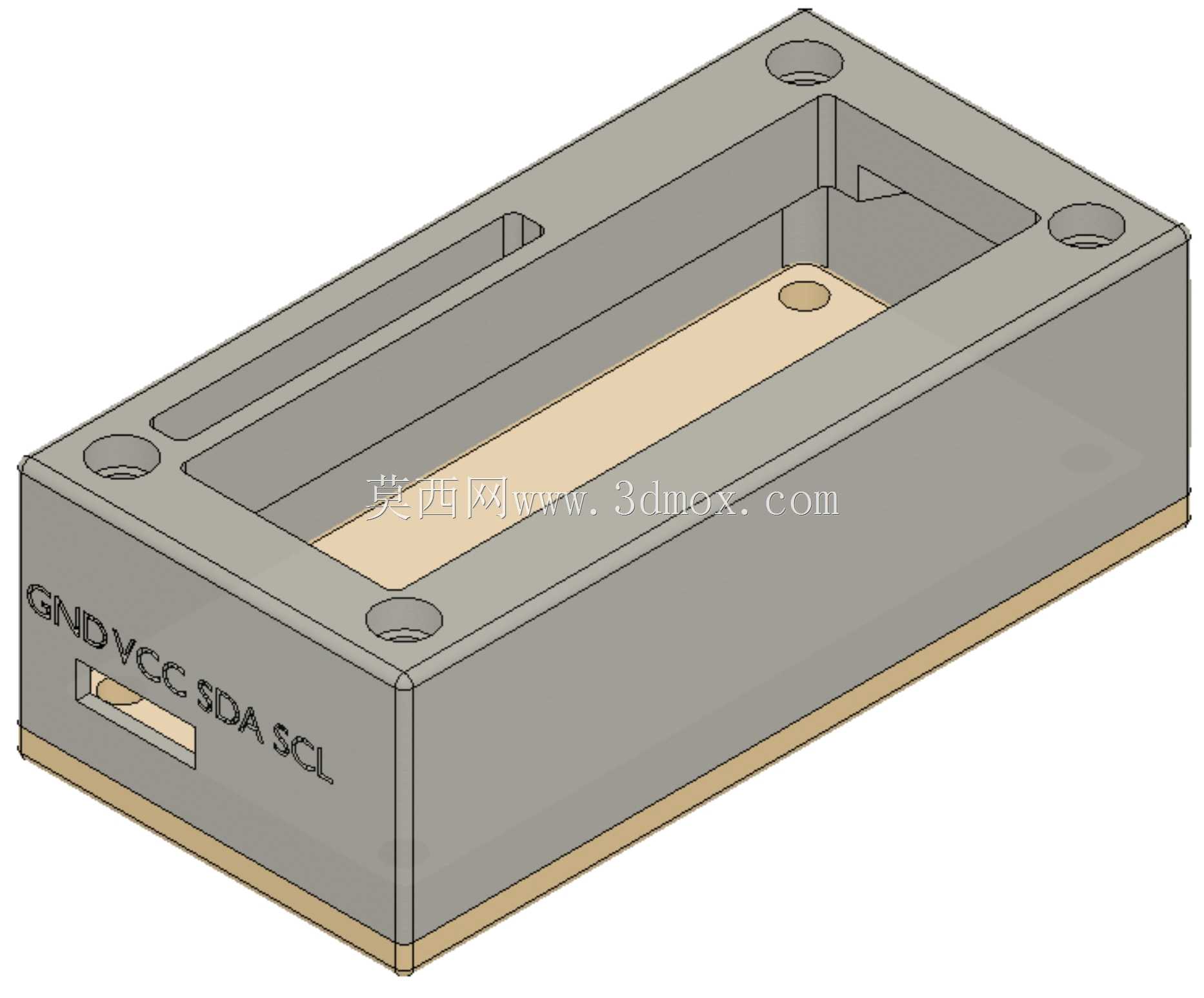

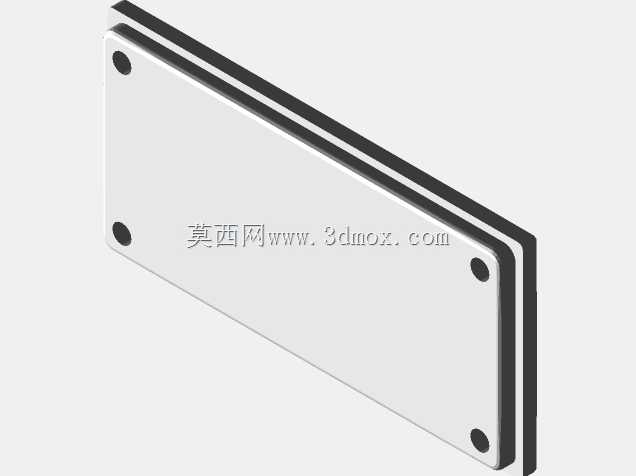

　　同时在开口旁的壳体侧壁做了引脚标识凸字，现场接线时不需要额外贴标签，就能快速识别引脚定义，减少调试阶段的接线错误率。安装固定结构上，壳体四角设计了贯穿的安装孔，适配M3规格的紧固件，配套使用4颗M3x0.5的压铆螺母与M3x30的内六角螺钉，就能将外壳连同内部的LCD模块牢固固定在机器人机架、设备面板上；如果安装空间的固定孔位距离更远，也可以更换更长的M3螺钉，不需要额外修改壳体结构。壳体底部预留了定位凸台，装入模块后PCB不会在腔体内晃动，避免运输、设备移动过程中模块移位导致接线松脱。除了四角的主安装孔，壳体上还预留了辅助支架的安装位，需要调整屏幕观察角度时，可以加装小型L型支架将外壳固定在倾斜的安装面上，

　　方便操作人员在不同站位都能清晰读取屏幕显示的传感器数据、设备运行参数。设计过程中特意将壳体壁厚控制在适合FDM3D打印的范围，打印时不需要额外添加支撑结构，侧壁的标识凸字与壳体一体成型，打印完成后不需要二次处理就能清晰识别，打印完成后只需要简单去除毛边就能直接装配使用。壳体的上沿做了微小的倒角处理，既可以避免安装时划伤操作人员的手部，也能减少打印过程中边缘翘曲的概率。腔体内部在屏幕对应位置做了0.2mm的下沉台阶，装入模块后屏幕表面不会和壳体上沿产生摩擦，避免长期使用过程中磨花屏幕表面的偏光片。接线侧的开口尺寸做了冗余设计，既可以适配普通的杜邦线接线，也能容纳预制的端子排线，不会出现线缆被壳体压伤导致接触不良的问题。

　　在小型教育机器人、桌面级自动化测试治具、学生电子竞赛作品的搭建中，这类外壳可以快速实现显示模块的规整安装，不需要单独设计定制化的安装结构，大幅缩短原型设备的搭建周期；同时外壳的防护作用可以提升模块在反复调试、移动过程中的耐用性，减少因为模块损坏导致的调试中断问题。壳体的外部轮廓没有多余的突出结构，多个外壳并排安装时不会产生干涉，可以紧凑布置在设备的控制面板区域，节省安装空间。
