现代汽车品牌标识立体结构设计

　　在汽车外饰件的设计体系中，车头标识是兼顾品牌识别性与外观协调性的关键部件，本次完成的现代品牌标识三维结构，完全围绕量产装车的实际需求搭建，没有做脱离工程落地的艺术化夸张处理。从实际应用场景来看，这类标识主要安装在乘用车前进气格栅中部、尾门牌照框上方位置，部分车型也会将同比例缩小的版本布置在方向盘中央、轮毂中心盖区域，不同安装位置的标识虽然尺寸有差异，但曲面曲率、光影过渡的逻辑完全统一，避免不同位置的标识出现视觉观感上的割裂感。

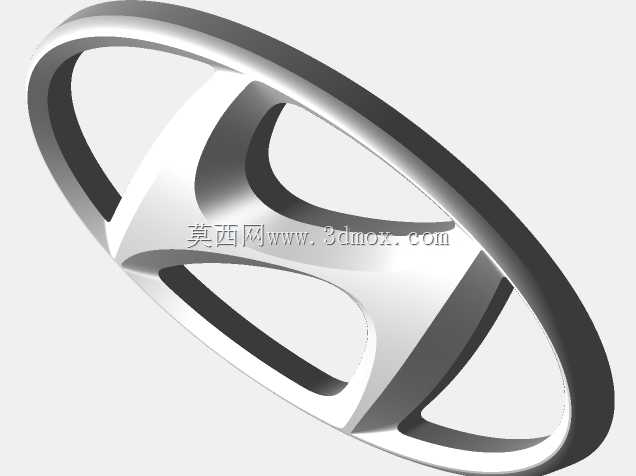

　　做这个标识的结构设计时，最先要敲定的是外轮廓椭圆的曲率参数，不能直接用正椭圆做等比缩放，要考虑装车后从人眼常规观察角度（距离车头1.2-1.8米，视线高度1.5-1.7米）看过去的透视效果，实际建模时把椭圆长轴方向的曲率做了细微的预校正，抵消透视带来的椭圆上下边视觉内凹的问题，保证站在车外观察时标识轮廓是规整的椭圆形态。标识内部的斜H造型是整个结构的核心，两个斜向支撑臂的厚度不是均匀值，靠近椭圆外圈的位置厚度比中心交汇区域薄0.8mm，一方面是为了让光影顺着臂的斜面自然过渡，形成品牌标识特有的金属流动质感，另一方面也能减少注塑生产时的壁厚差，避免背面出现缩痕影响安装贴合度。

　　从安装边界来看，这类标识的背面一般会预留3M胶粘贴槽或者塑料卡扣安装位，建模时特意把标识的安装基准面做了0.3°的脱模斜度，边缘位置做了R0.5的圆角过渡，既不会刮伤安装时接触的车漆表面，也能满足注塑模具的出模要求。标识的整体凸起高度控制在8mm以内，这个数值是结合多数车型格栅的安装间隙确定的，既不会因为凸起过高在车辆高速行驶时增加额外风阻，也不会因为凸起过低让标识失去立体层次感，在光照下无法形成足够的明暗对比。

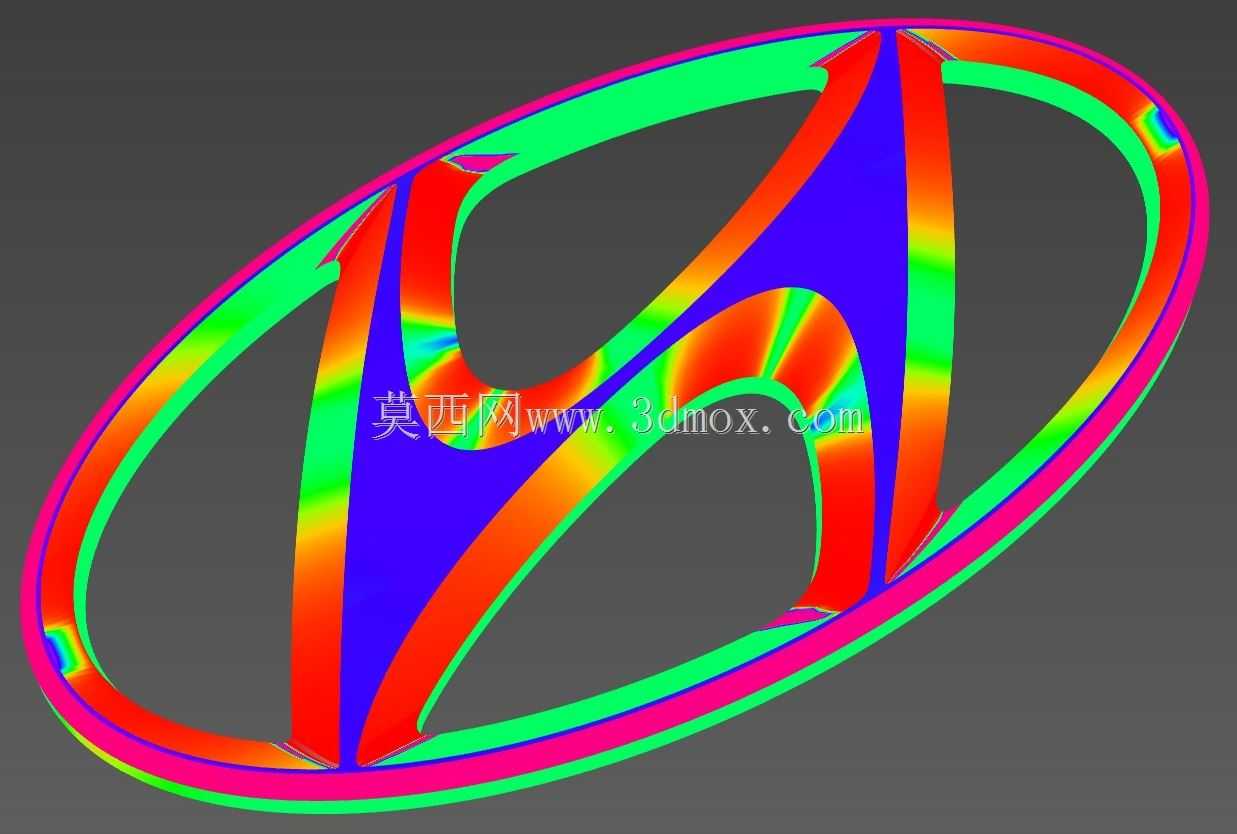

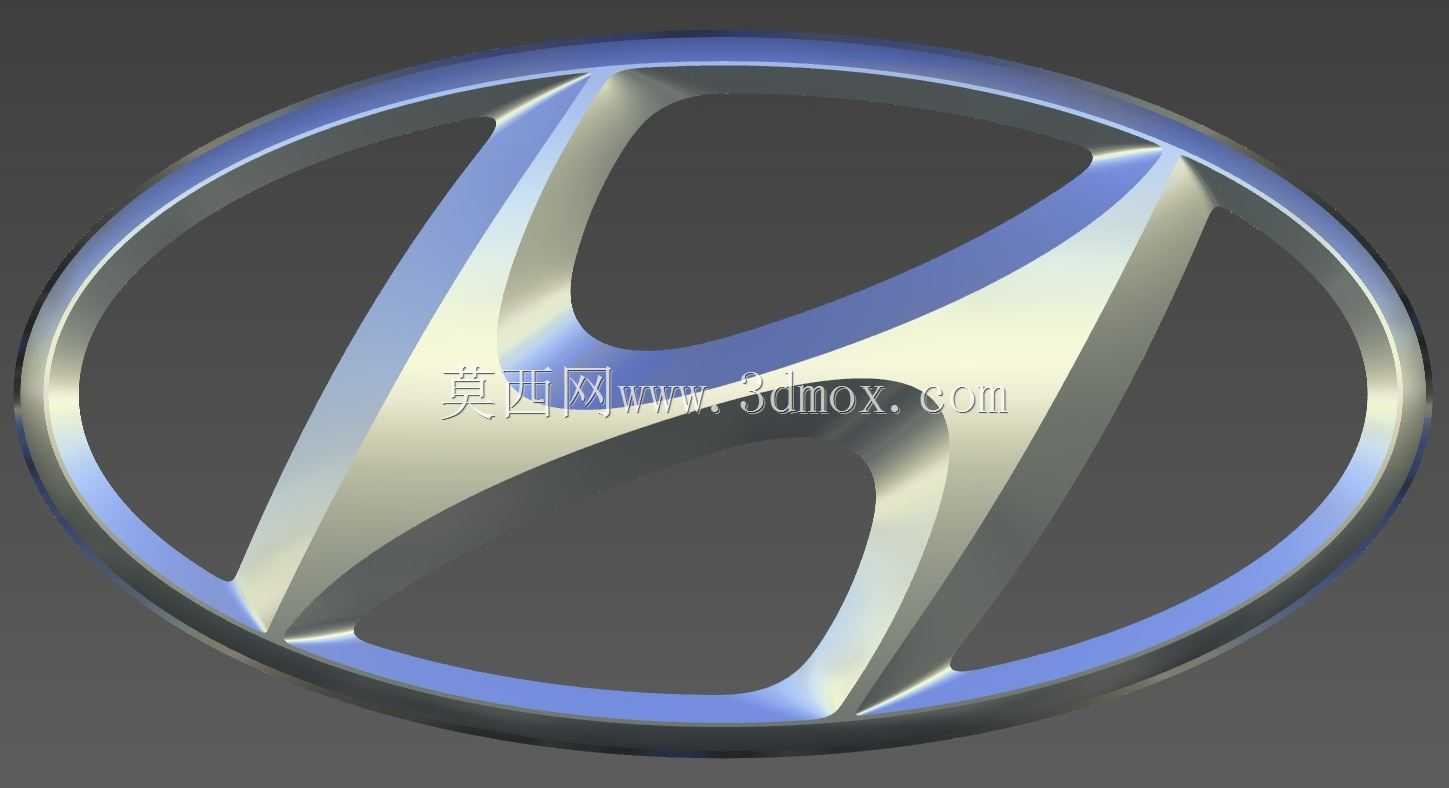

　　设计过程中特意核对了品牌标识的官方视觉规范，斜H的两个臂与椭圆长轴的夹角严格控制在26°，两个臂在中心交汇的位置做了微小的圆弧过渡，没有尖锐的棱角，一方面是考虑行人碰撞保护的要求，车辆低速碰撞行人时，标识表面不会有尖锐结构造成额外擦伤，另一方面也能让电镀工艺处理时，镀层在转角位置的附着更均匀，不会出现露底、色差的问题。标识表面的光影效果是通过曲面的连续曲率实现的，没有额外做凹凸纹理，整个外表面达到G2连续标准，电镀之后的反光会顺着曲面自然流动，不会出现局部反光畸变的问题。

　　针对不同安装位置的适配性，建模时把整个标识做了参数化关联，调整椭圆长轴尺寸时，内部斜H的厚度、曲率、夹角都会自动匹配调整，不需要重新逐个特征修改，比如做轮毂中心盖的小尺寸标识时，只需要把长轴参数改成60mm，系统会自动把斜H的厚度调整到2.2mm，边缘圆角调整到R0.3，保证小尺寸下标识的识别度不会因为结构缩小而下降，也不会因为壁厚过大导致注塑时出现气泡、缩孔等缺陷。

　　很多人做这类品牌标识建模时容易只关注外观曲面的顺滑度，忽略背面的安装结构设计，实际上背面的加强筋布置也很关键，沿着斜H的两个臂背面布置宽度1.2mm、高度1.5mm的加强筋，既可以提升整个标识的结构强度，避免车辆行驶过程中长时间震动导致标识变形，也不会因为加强筋过高导致标识安装后出现背面顶起、表面贴合不牢的问题。加强筋的位置特意避开了粘贴胶层的布置区域，胶层粘贴区域做了平整的环带设计，表面粗糙度控制在Ra1.6以内，保证胶层粘贴后的附着力，经过高低温循环测试也不会出现开胶脱落的问题。

　　另外在曲面分块上，整个标识的外表面没有做多余的分缝，所有曲面都是整体顺滑过渡，这样后续做表面处理时，不管是做镀铬、哑光银还是熏黑处理，都能保证整个标识表面的质感统一，不会因为分模线的位置不合理导致表面出现明显的合模痕，分模线特意布置在标识侧面厚度最大的位置，后续抛光处理时很容易把合模痕抛掉，不会影响正面的视觉效果。
