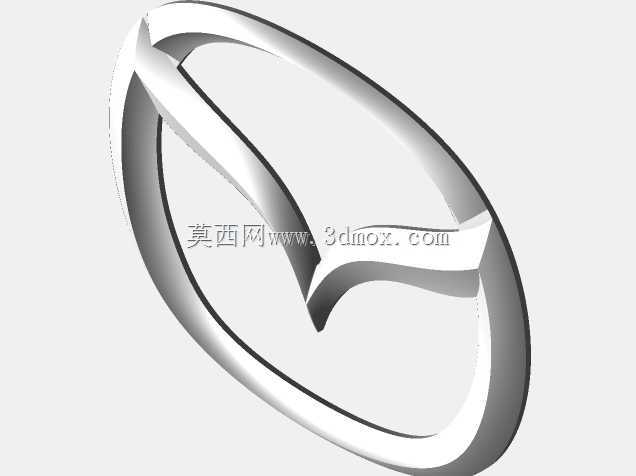

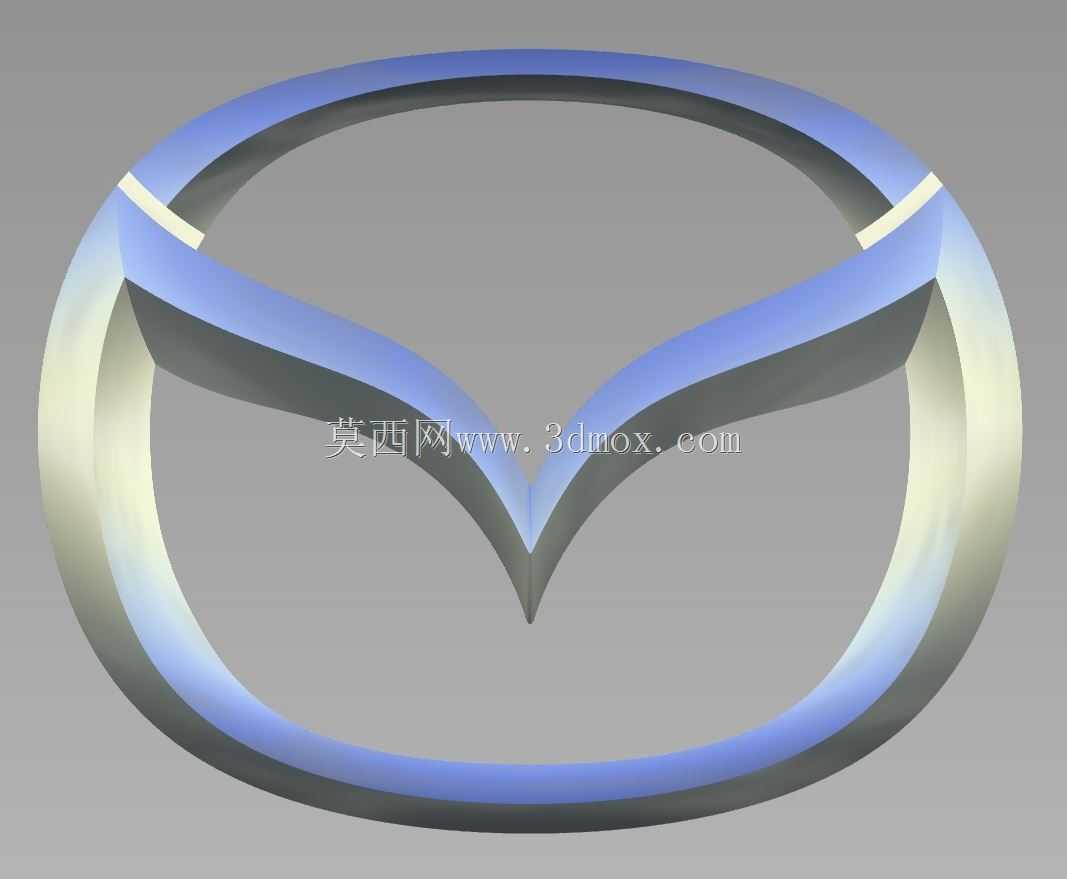

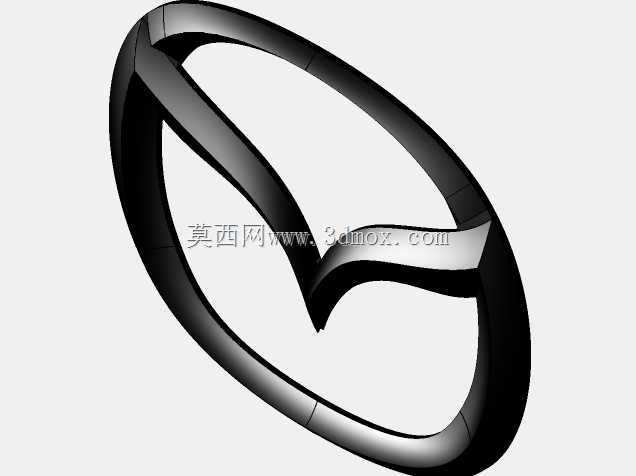

马自达品牌车标立体结构设计方案

　　这款车标立体结构的设计，首先要兼顾整车前脸的视觉协调性与安装适配性，在前期结构校核阶段，需要先匹配对应车型前格栅的安装基准面，确认安装点位的孔位公差与贴合面的弧度偏差，避免装车后出现缝隙不均、标识歪斜的问题。从结构形态来看，整体采用环形飞翼式的流畅曲面造型，曲面过渡全程遵循G2连续要求，避免出现棱角突兀的折边，既保证视觉上的舒展感，也能降低车辆行驶过程中气流在标识表面形成的风阻紊流，减少高速行驶时标识部位产生的风噪。在实际装车场景中，这类车标不仅承担品牌识别的功能，其背部的安装结构还需要适配不同配置车型的安装需求，部分带前向感知模块的车型，还要校核标识材质的毫米波穿透率，避免遮挡ACC雷达的信号收发，

　　因此在曲面建模阶段就要同步确认壁厚的均匀性，整体壁厚控制在2.5-3mm区间，既保证结构强度，不会在日常行车的碎石冲击、日晒老化环境下出现开裂变形，也不会因为壁厚过厚影响信号穿透。设计过程中，曲面构建先从中心V型对称基准开始搭建，两侧翼展的曲率完全对称，每一段曲面的拔模角度都控制在3度以上，方便后续注塑成型时的脱模作业，减少模具加工时的滑块结构复杂度，降低量产阶段的制造成本。标识的外边缘做了0.3mm的圆角过渡，避免安装作业时划伤装配人员的手部，也能减少长期使用过程中边缘积灰的问题，日常擦拭清洁时不会留下清洁死角。从安装边界来看，整体外轮廓的最大外接圆尺寸需要和格栅预留的安装凹槽完全匹配，

　　背部的定位柱高度要和格栅安装面的沉台深度契合，装配后标识表面和格栅表面的高度差控制在0.5mm以内，保证前脸视觉的整体性，不会出现突兀的凸起或凹陷。在结构强度校核环节，需要模拟-40℃到85℃的环境温度变化，验证不同温度下结构的形变率，确保在极寒或暴晒环境下，标识不会出现脱胶、变形、表面镀层脱落的问题。同时，曲面的光影效果也要做反复调整，在不同角度的光线照射下，表面的反光要均匀流畅，不会出现局部曲面扭曲导致的反光断层，保证品牌标识的视觉质感。建模阶段还要同步考虑后续表面处理的工艺要求，比如表面镀铬或者哑光喷涂的挂点位置，要把挂点设计在背部安装结构的隐蔽位置，避免正面出现工艺痕迹影响外观。对于不同年款车型的适配需求，

　　这款结构还预留了尺寸微调的基准，通过参数化调整翼展的曲率和整体外径，可以快速适配不同车型格栅的安装空间，不需要重新搭建整体曲面，提升后续衍生设计的效率。在装配逻辑上，背部采用定位柱加背胶的双重固定结构，定位柱先卡入格栅的定位孔完成初定位，再通过高强度亚克力背胶完成最终固定，既保证装配时的定位精度，也能在长期使用中避免车辆振动导致的标识移位，同时拆卸时也不会对格栅表面造成不可逆的损伤，方便售后维修更换。
