铝挤压型材装配专用弯头定位夹具

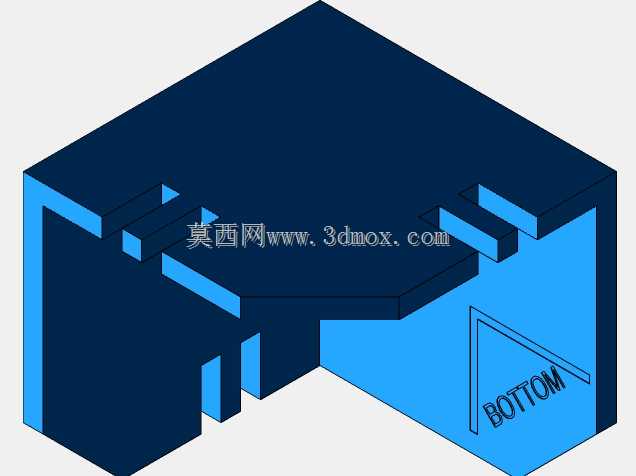

　　在工业自动化设备框架搭建的现场作业环节，铝挤压型材的拼接精度直接决定整台设备的框架基准平整度，以往采用人工对齐、角码辅助的装配方式，很容易出现型材端面错位、拼接角度偏差的问题，尤其是多段型材组成矩形框架时，四个角位的对齐误差会逐层累积，最终导致框架整体平面度超差，后续安装导轨、面板等部件时不得不额外增加修配工序，拖慢整体装配进度。这款弯头夹具就是针对铝挤压型材框架角位拼接的痛点设计，专门用来在型材组装过程中固定相邻两根垂直排布的铝型材端头，保证两根型材的拼接角度稳定保持90度，同时约束型材的横向与纵向窜动，避免人工扶持时的晃动带来的装配误差。从结构设计来看，夹具采用对称式的卡位结构，四个独立的卡位单元分别对应矩形框架的四个角位，

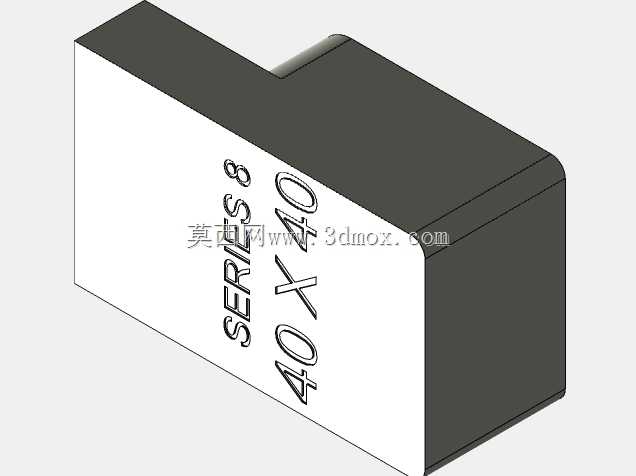

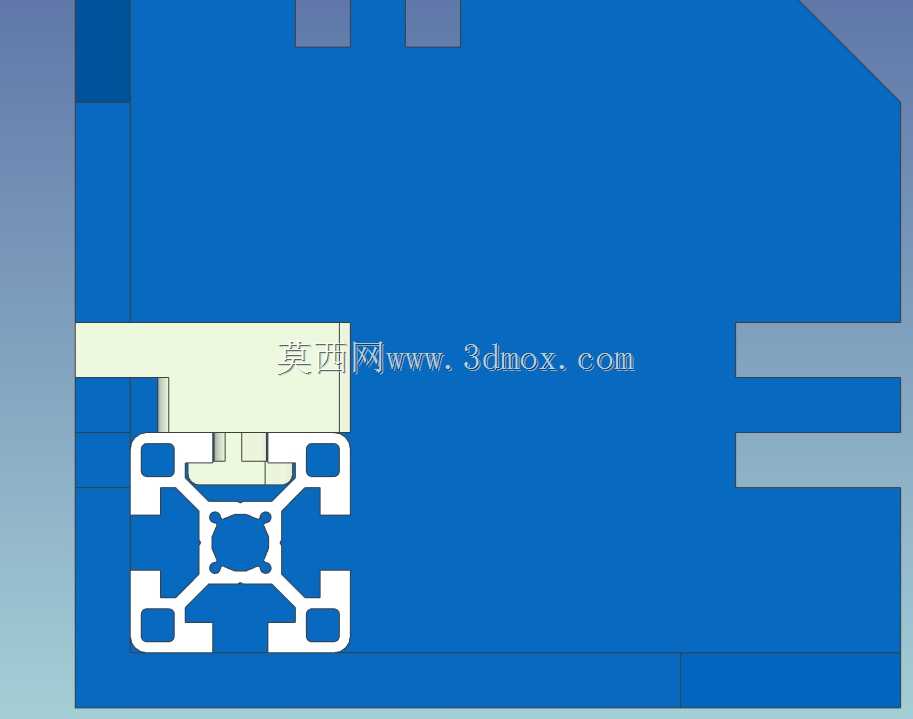

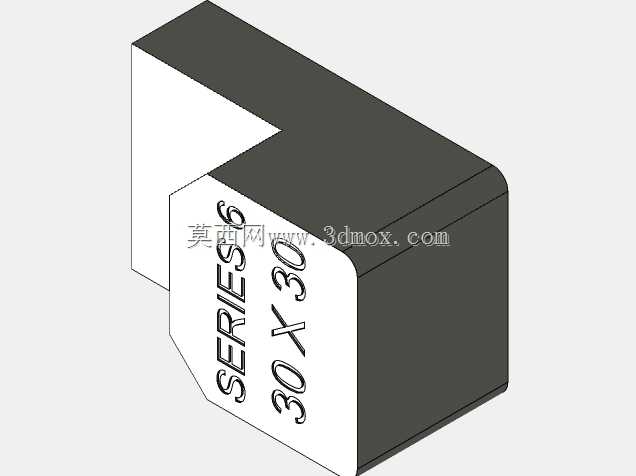

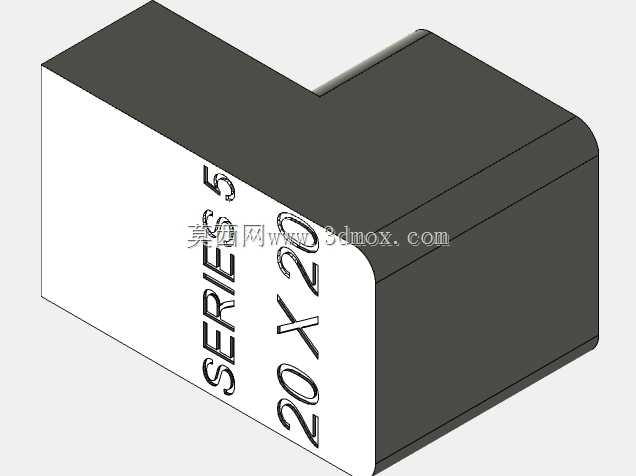

　　每个卡位单元都设置了与铝型材槽口匹配的卡接凸台，安装时直接将凸台卡入铝型材的标准安装槽内，不需要额外打孔或者加装紧固件，就能实现夹具与型材的快速定位。卡位单元之间通过可调节的连接杆连接，连接杆的长度可以根据不同规格的铝型材框架尺寸进行调整，适配常见的工业铝型材框架搭建需求，不需要针对单一尺寸的框架单独制作工装，大幅降低了工装制作的成本。夹具的卡位端面做了贴合处理，与铝型材的接触面完全贴合型材的外侧轮廓，不会在夹紧过程中刮伤铝型材的阳极氧化表面，这一点在外观要求较高的自动化设备框架装配中尤为重要，以往采用金属虎钳或者硬性夹具固定时，很容易在型材表面留下压痕或者划伤，影响框架的外观质量，这款夹具的卡位接触位置采用了低硬度的贴合设计，

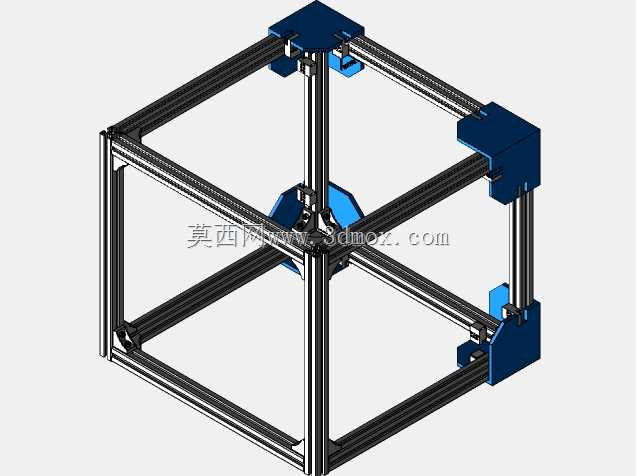

　　既能提供足够的夹紧力，又不会损伤型材表面。在实际使用场景中，操作人员进行铝型材框架组装时，先将四根型材按框架尺寸初步摆放到位，再将四个卡位单元分别卡入四个角位的型材槽内，调整连接杆长度让每个卡位单元都与型材端面紧密贴合，此时四根型材的相对位置就被完全固定，相邻型材的垂直度、端面的对齐度都能得到保证，操作人员不需要反复扶持调整型材位置，直接安装角码或者紧固件即可完成框架的拼接，整个过程比传统人工对齐的方式效率提升近六成，同时拼接后的框架平面度误差可以控制在很小的范围内，减少后续的调校工作量。从安装边界来看，这款夹具的卡位单元尺寸完全匹配标准工业铝型材的截面尺寸，不会超出型材的外侧轮廓，在框架拼接过程中不会与其他安装部件产生干涉，

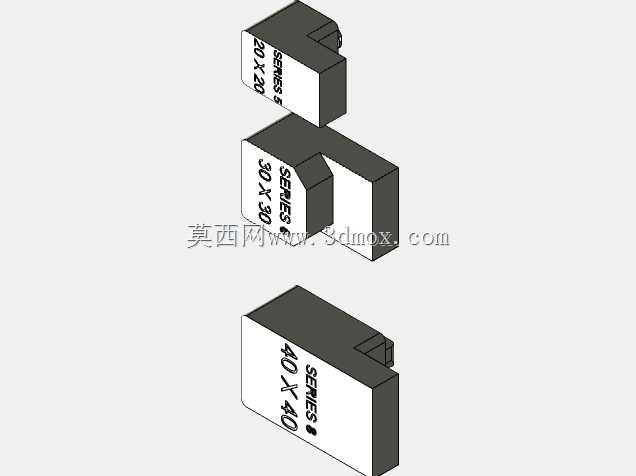

　　即使是多层框架的组装，也可以分层使用该夹具进行固定，不会影响上下层型材的安装。夹具的整体结构没有复杂的传动部件，全部采用轻量化的结构设计，操作人员可以单手完成夹具的安装与拆卸，不需要借助额外的工具，在车间现场装配、外出上门安装设备的场景下都能快速投入使用。针对铝型材装配过程中容易出现的端面不平整问题，夹具的卡位端面还设置了微小的压紧余量，当型材端面存在轻微的切割毛刺或者不平整时，夹具的卡接力可以将两根型材的端面紧密压合，消除端面间隙带来的装配误差，不需要在装配前对每根型材的端面进行二次打磨处理，进一步简化了装配流程。在长期的现场使用验证中，这款夹具可以适配多种常规规格的工业铝型材角位装配，不管是小型的设备机台框架，还是大型的生产线护网框架，都可以通过调整连接杆的长度来适配，不需要更换不同规格的夹具，一套工装就能覆盖大部分的铝型材框架装配需求，对于经常进行自动化设备组装、生产线改造的车间来说，能够有效减少工装的储备种类，降低现场工装管理的难度。
