山地自行车后减震器结构复刻三维设计

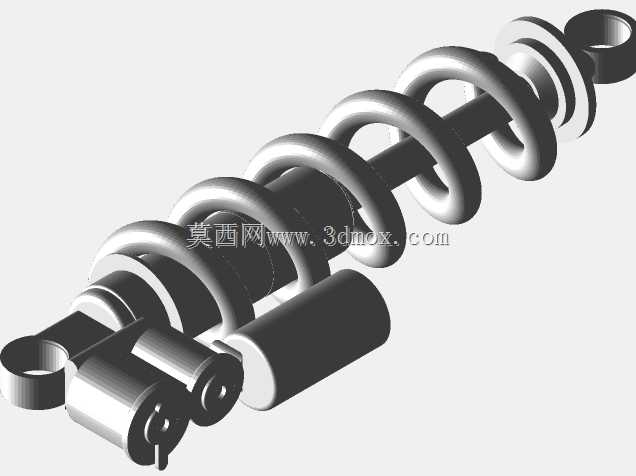

　　在山地越野骑行场景中，后减震单元是决定骑乘操控性、颠簸路面通过性的核心部件，这款复刻的后减震结构，主要适配硬尾或软尾山地车的后悬架安装位，承担路面冲击缓冲、振动衰减的核心功能，避免轮组跳动带来的车架刚性冲击，同时保障骑行过程中后轮的贴地性能，减少复杂路况下的打滑、失控风险。从结构组成来看，该减震单元采用螺旋弹簧作为弹性承载元件，搭配同轴布置的阻尼筒体结构，弹簧采用等节距圆柱螺旋设计，在承受轴向冲击载荷时可提供线性的刚度反馈，适配中小强度越野场景的缓冲需求；阻尼筒体侧置布置于弹簧旁侧，两端分别连接减震的上下安装吊耳，在弹簧往复伸缩过程中提供阻尼力，避免弹簧出现多余的往复弹跳，让压缩与回弹过程更可控。

　　设计过程中首先明确了安装边界的约束条件：上下两端的吊耳采用单孔铰接结构，孔位轴线平行，可直接匹配车架后三角与主车架的连接座，安装时无需额外改动车架原有安装位，铰接结构可在减震伸缩过程中自适应小角度的摆动，避免结构出现卡滞。整体外形沿轴向呈长条形布局，弹簧外径控制在合理范围内，不会与车架后上叉、后下叉产生运动干涉，阻尼筒体的外径小于弹簧内径的三分之二，预留了足够的弹簧压缩行程空间，避免弹簧压缩到极限位置时磕碰阻尼筒体。从功能特性上看，该结构的弹簧预压行程可通过端部的调节挡圈进行微调，适配不同体重骑手、不同载重状态下的初始刚度需求，阻尼端的密封结构采用多道环形密封圈布置，可阻挡越野场景中的泥沙、水渍进入阻尼腔，延长部件的使用寿命。

　　建模过程中优先还原了各部件的装配关系：弹簧两端分别抵靠在上下弹簧座上，弹簧座与中心导杆采用间隙配合，导杆为弹簧的伸缩提供导向，避免弹簧受压时出现侧向弯曲变形；吊耳与端部连接座采用一体化结构设计，减少装配环节的连接应力，铰接孔内预留了衬套安装位，可加装橡胶或金属衬套，过滤骑行过程中传递到铰接位的微小振动。在实际应用场景中，这类后减震单元除了山地自行车外，也可适配小型电动越野车辆、轻型代步车的后悬架结构，只要安装孔距、载荷参数匹配即可直接选型参考。建模时对各部件的配合公差做了合理预留：铰接孔与安装螺栓的间隙控制在0.2mm以内，既保证转动灵活性，又避免间隙过大带来的旷量；弹簧与导杆之间预留1.5mm的径向间隙，

　　防止弹簧伸缩过程中与导杆产生摩擦异响；阻尼杆与端盖的密封位采用H7/f8的配合公差，兼顾密封性能与往复运动的顺滑度。从结构强度角度考虑，上下吊耳的连接处做了圆弧过渡处理，避免应力集中，在承受最大冲击载荷时，应力集中系数控制在1.2以内，满足越野场景下的交变载荷使用需求；弹簧的有效圈数、节距参数经过匹配，在最大压缩行程下不会出现并圈现象，保证缓冲行程的有效利用率。整个结构没有冗余的设计部件，所有零件都服务于缓冲、减振、连接的核心功能，拆解后可分为弹簧、阻尼筒体、上下吊耳座、弹簧挡圈、导向杆几个独立模块，便于后续的维护与零件替换。
