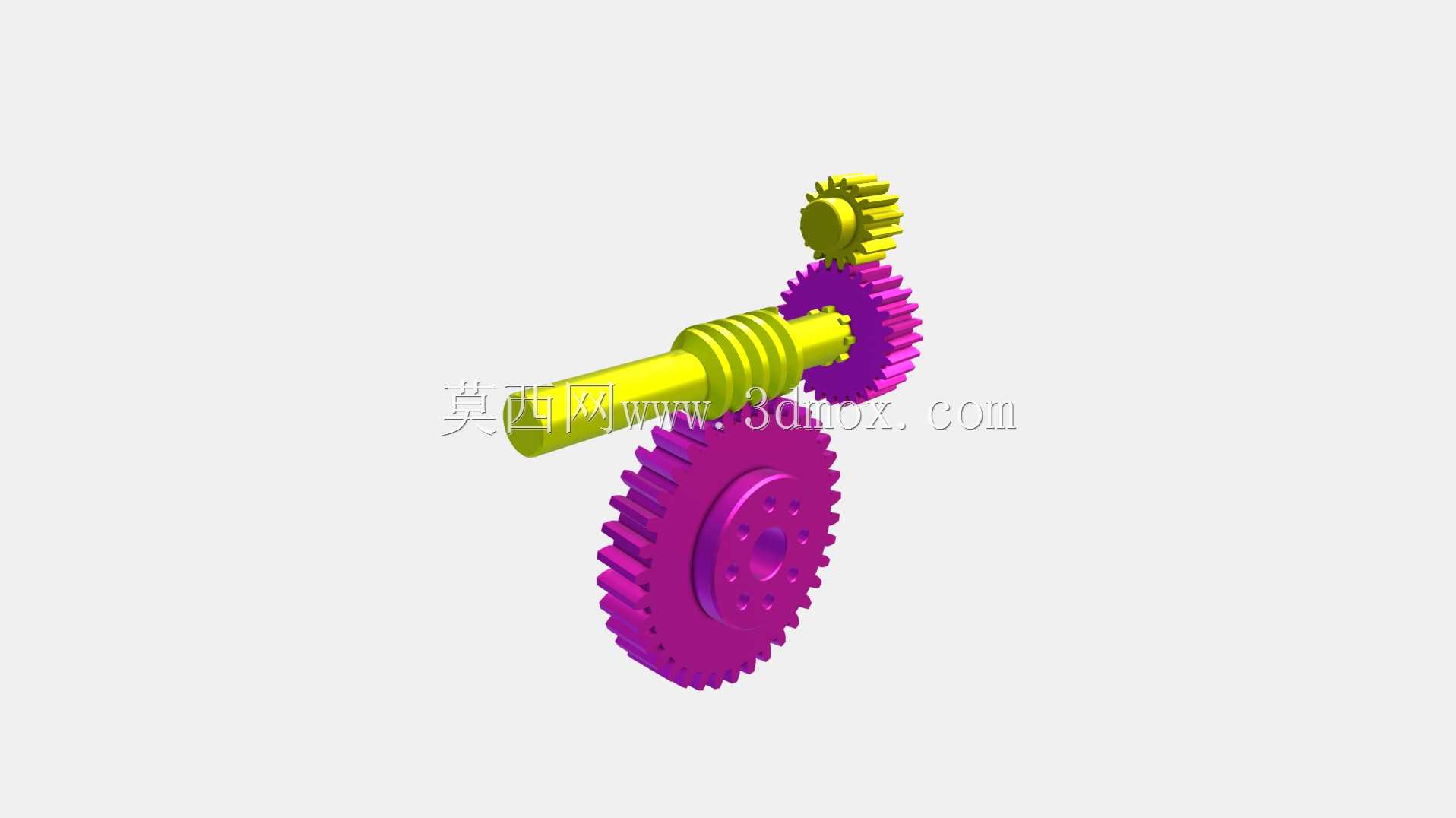

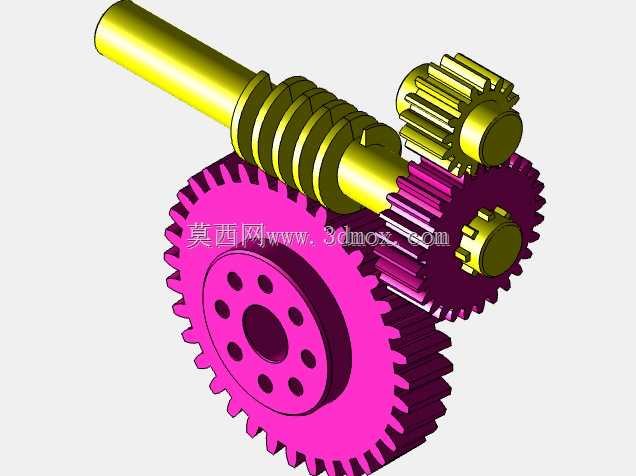

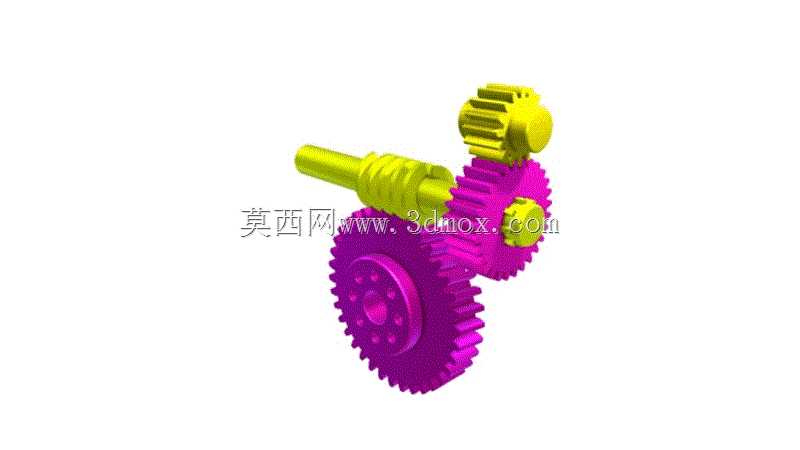

交错轴传动蜗轮蜗杆啮合结构

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758757
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构
  • 交错轴传动蜗轮蜗杆啮合结构

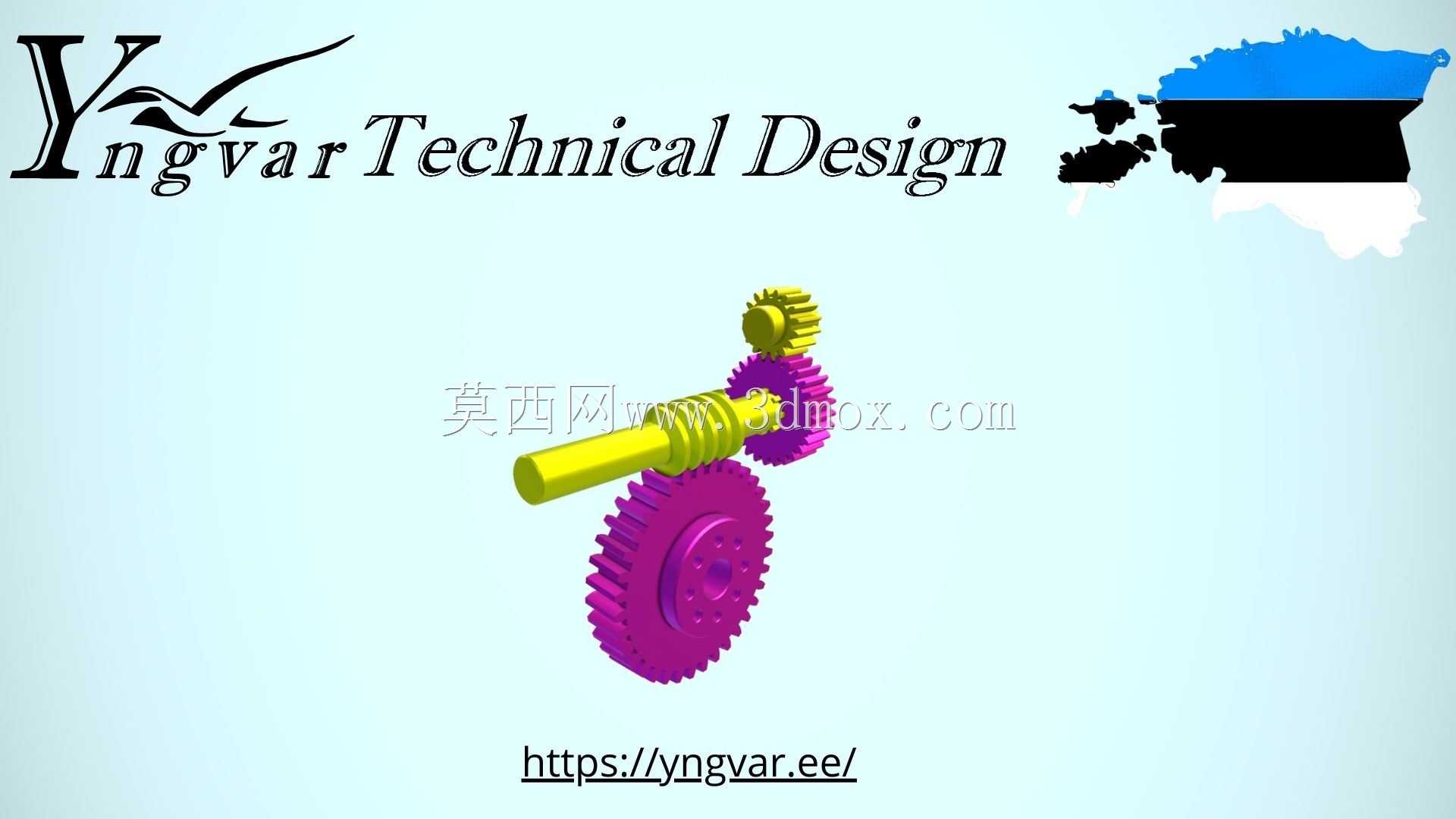

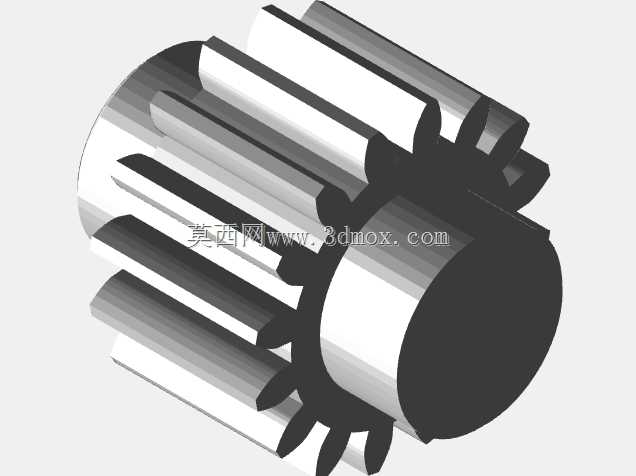

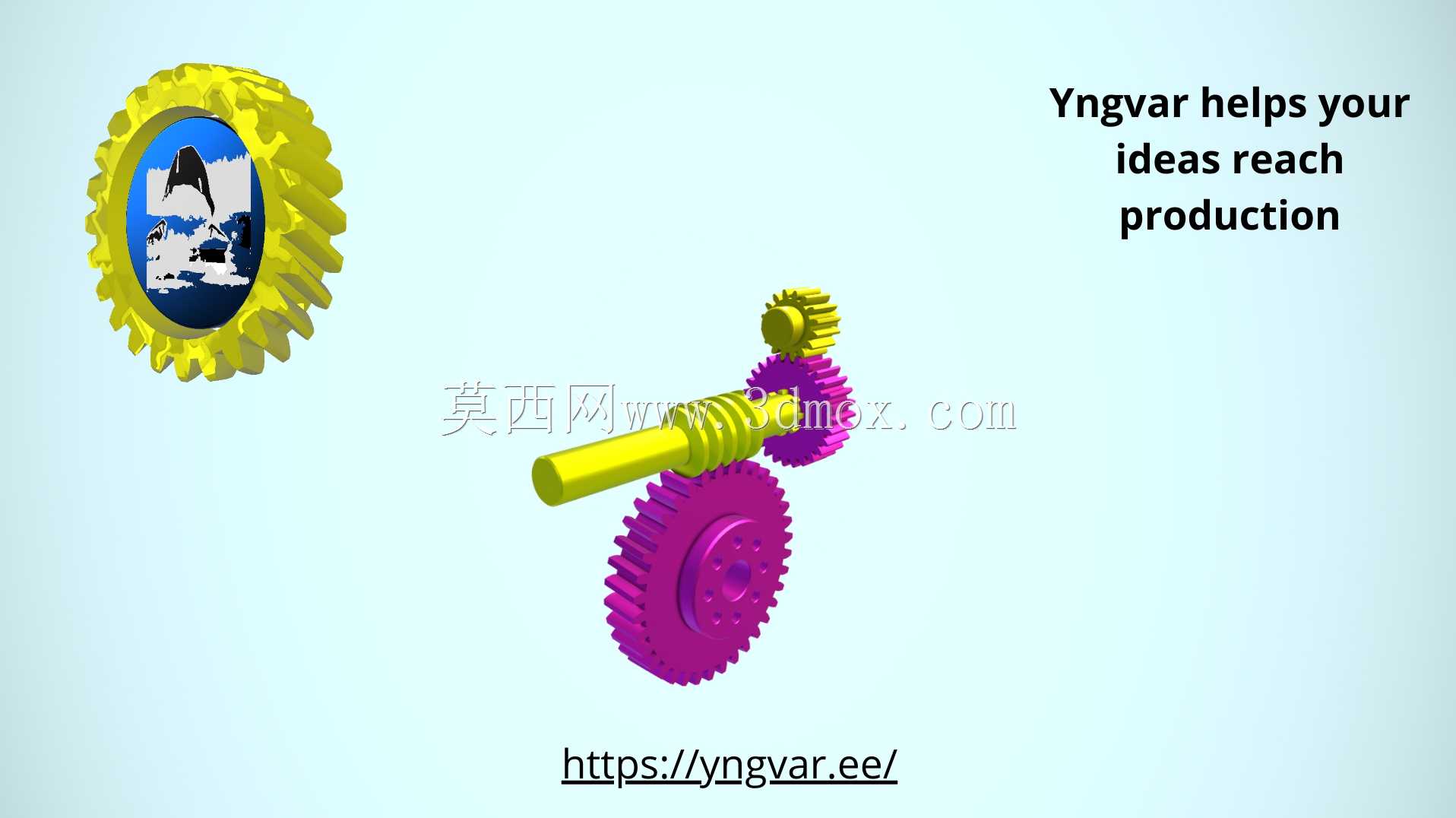

  在中小功率交错轴动力传递场景中,蜗轮蜗杆结构始终是不可替代的核心传动方案,常见于输送线转角驱动单元、小型起重设备的卷扬机构、自动化生产线的分度转台、阀门电动执行器内部,这类场景普遍需要大传动比、低运行噪音、具备反向自锁能力的动力传递结构,而直齿、斜齿圆柱齿轮很难同时满足这几项核心需求。这套啮合结构的设计核心围绕空间交错90度的轴系布局展开,蜗杆作为主动件采用轴向齿廓为直线的圆柱螺旋结构,齿面螺旋升角经过反复校核,确保啮合过程中齿面滑动摩擦处于合理区间,既不会因为升角过大丧失反向自锁能力,也不会因为升角过小导致传动效率过低、齿面磨损过快。与之匹配的蜗轮轮齿采用环面包覆设计,齿向弧度完全贴合蜗杆的螺旋齿面轨迹,

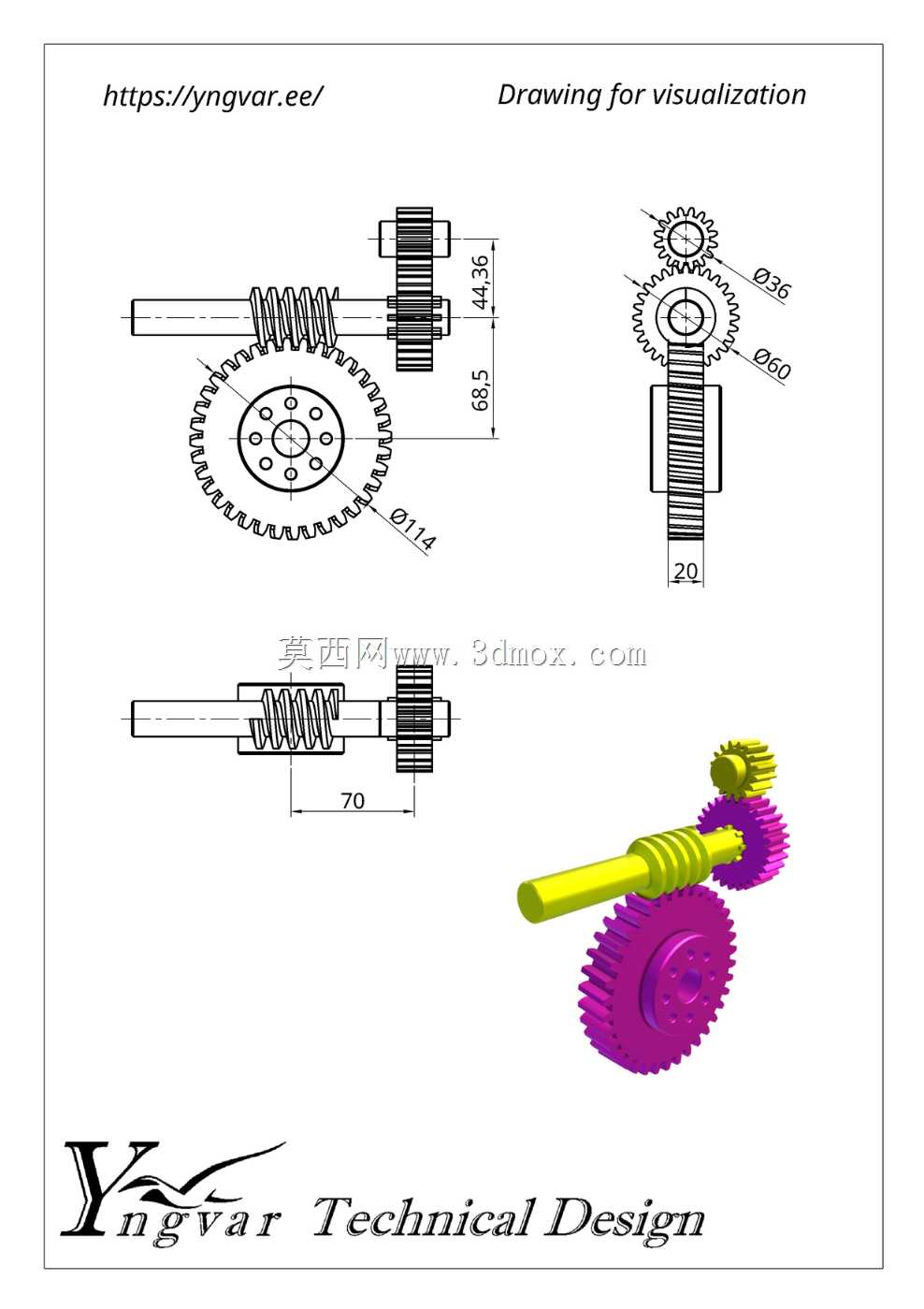

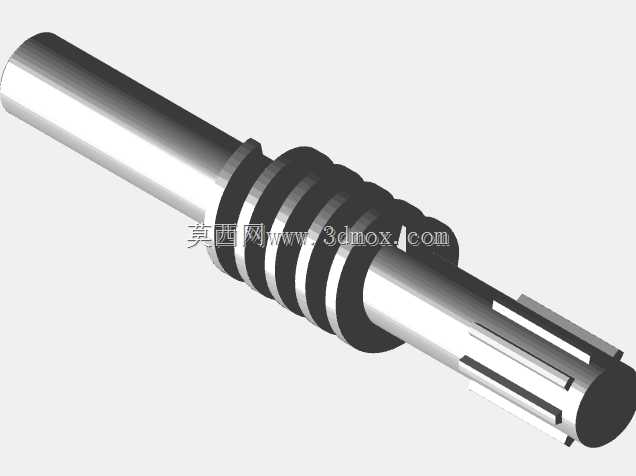

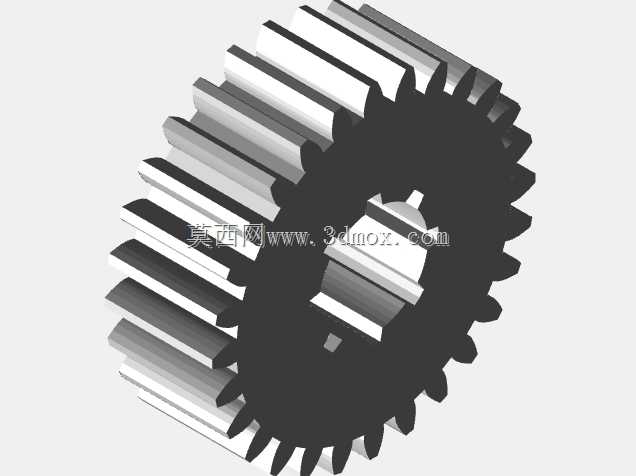

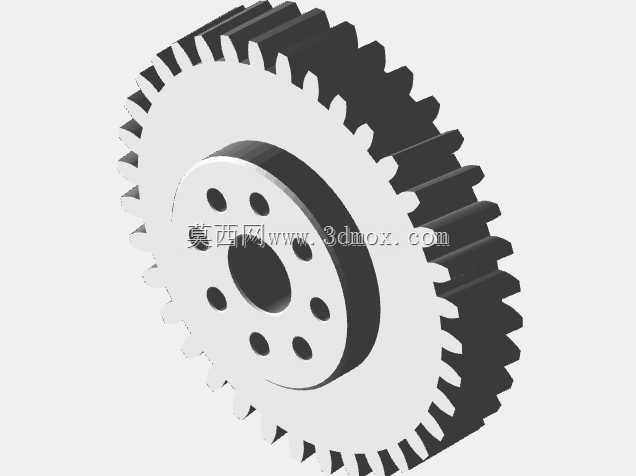

  啮合时接触齿对数远多于普通圆柱齿轮传动,因此单位齿面承受的载荷更低,运行过程中的冲击与噪音也更小,适合安装在对运行平稳性要求较高的设备内部,比如医疗设备的微调机构、精密机床的进给传动单元。从安装边界来看,蜗杆部分采用两端轴伸的支撑结构,轴段预留了轴承安装位与联轴器对接的轴头尺寸,安装时可直接通过深沟球轴承或角接触轴承固定在箱体轴承孔内,轴向定位依靠轴肩与轴承端盖实现,不需要额外设计复杂的定位结构;蜗轮部分采用轮毂与轮缘分体式的结构逻辑,轮毂中心预留了键槽安装位,可通过平键与输出轴实现周向固定,轮毂端面设计有螺栓孔位,可适配不同直径的输出轴连接需求,轮缘部分的齿宽经过优化,刚好覆盖蜗杆的有效啮合齿段,

  既不会因为齿宽过窄导致啮合接触面积不足,也不会因为齿宽过大造成不必要的材料浪费与结构尺寸冗余。设计过程中需要重点校核齿面滑动速度与润滑方式的匹配性,当齿面滑动速度低于3m/s时可采用脂润滑,超过这个阈值则需要采用油浴润滑或者喷油润滑,避免齿面过早出现胶合磨损;同时要注意蜗杆与蜗轮的中心距公差控制,中心距偏差过大会导致啮合侧隙过大、传动回差超标,偏差过小则会导致齿面卡滞、运行阻力骤升,实际装配时需要通过调整垫片厚度来精确控制中心距与啮合接触斑点的位置,确保接触斑点处于蜗轮齿面的中部区域,避免偏载导致局部齿面过早失效。这套结构的自锁特性是其区别于其他齿轮传动的核心优势,当蜗杆螺旋升角小于齿面当量摩擦角时,只能由蜗杆带动蜗轮转动,

  无法通过蜗轮反向驱动蜗杆,这一特性在起重类设备中可以起到安全防护作用,避免动力中断后负载自行下坠引发安全事故,不过在需要反向传动的场景中则需要调整螺旋升角参数,搭配阻尼结构实现反向驱动需求。另外在结构细节上,蜗杆的轴端设计有密封件安装槽,可适配骨架油封实现箱体的动密封,避免润滑油泄漏;蜗轮的轮毂端面设计有退刀槽,方便轮齿加工时的刀具退刀,也能减少热处理过程中的应力集中,提升零件的结构强度。实际选型应用时,可根据传递扭矩的大小调整蜗杆的模数与头数,大传动比场景采用单头蜗杆,小传动比、需要较高传动效率的场景可采用双头或三头蜗杆,对应调整蜗轮的齿数即可匹配不同的减速比需求,不需要大幅改动整体安装尺寸,具备较强的场景适配性。
