M230链式火炮配用M788训练弹药结构

　　该训练弹配用于M230链式机关炮，是AH-64武装直升机航炮系统的配套训练耗材，主要用于地面操作训练、装退弹流程演练、射击校靶训练等非实弹发射场景，替代实弹完成日常训练科目，降低训练成本的同时规避实弹操作的安全风险，适配航炮系统的全流程装弹、进弹、退弹机构动作逻辑，可完整复现实弹在供弹链路中的运动姿态与配合间隙。

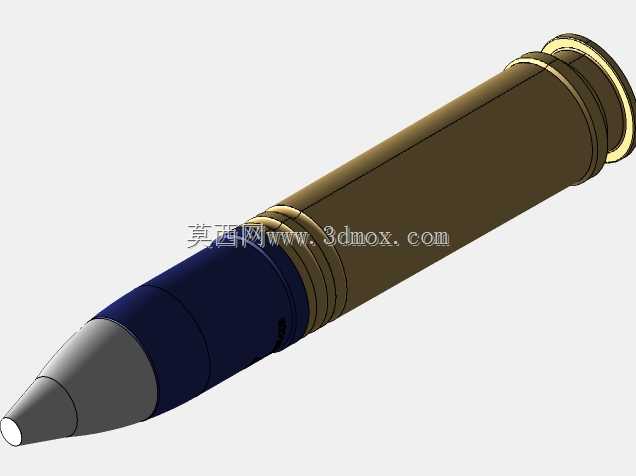

　　从结构设计来看，该训练弹整体分为弹头、弹壳、底缘三个核心部分，弹头采用钝尖锥形设计，头部为金属材质的弧形风帽结构，中段为蓝色标识段，这是训练弹药的典型外观标识，用于和实弹、穿甲弹、爆破弹等作战弹药做快速目视区分，避免训练中出现弹药类型混淆的问题；弹头与弹壳的结合部采用辊口压合结构，保证反复装退过程中弹头不会出现松动移位，匹配火炮进弹坡的推入角度，弹头锥面的锥度经过反复校核，可顺利沿炮膛导锥完成入膛定位，不会出现卡滞、顶弹等故障。弹壳采用直筒型设计，材质模拟实弹的黄铜弹壳力学特性，壁厚均匀，外表面粗糙度控制在合理范围，既保证在弹链中拖动时的顺滑度，又能在炮膛内完成可靠定位，弹壳内部为实心配重结构，整体重量、质心位置与实弹保持一致，保证供弹机构抽壳、抛壳动作的受力状态与实弹完全匹配，让训练过程中操作人员的手感、机构动作反馈和实弹操作无明显差异。弹壳底部的底缘结构完全复刻实弹的拉壳钩卡槽尺寸、底火室外形尺寸，可被火炮的拉壳钩可靠咬合，完成抽壳、抛壳的全套动作，底缘厚度、直径公差控制在和实弹一致的公差带内，适配炮尾的闭锁间隙要求，不会出现闭锁不到位或者间隙过大的问题。

　　在实际应用场景中，这类训练弹可用于地勤人员的航炮装弹训练，让操作人员快速掌握弹链接续、弹药装填、故障退弹的操作流程，也可用于航炮地面维护后的机构动作校验，在不发射实弹的前提下验证供弹机构、闭锁机构、击发机构、抛壳机构的动作可靠性，排查卡弹、双弹进膛、抛壳失败等常见故障；同时也可用于飞行员的地面模拟射击训练，配合航炮的射击模拟系统，完成射击瞄准、击发操作的流程训练，不需要消耗实弹即可完成全流程操作熟练度提升。

　　建模过程中，针对该弹药的配合尺寸做了重点还原：弹头弧形部的母线曲率、弹壳筒体的直线度、底缘的卡槽宽度与深度、弹头与弹壳的同轴度都按照实物测绘尺寸做了1:1复刻，各部分的装配关系完全还原实弹的压合定位结构，没有多余的工艺简化，可直接用于供弹机构的运动仿真、干涉检查，也可用于航炮训练模拟器的可视化装配、操作演示场景。外形上的蓝色标识段做了分色处理，金属部分的质感区分也对应实际的材质差异，弹头头部的亮金属质感、弹壳的黄铜质感、标识段的哑光蓝色涂层都做了对应表现，既满足结构设计的尺寸校验需求，也可用于训练演示类的可视化场景。

　　从安装边界来看，该训练弹的最大外径、全弹长度、底缘尺寸完全和对应实弹一致，可适配所有兼容该型实弹的弹链、弹箱、供弹槽结构，不需要对供弹机构做任何调整即可完成装填，在供弹链路的各个弯折位置、抬弹位置的通过性都和实弹保持一致，可完整验证供弹路径的合理性，排查供弹过程中的结构干涉点。弹头部分的外形没有做尖锐化处理，符合训练弹药的安全设计要求，避免训练操作过程中出现磕碰划伤的风险，整体结构没有活动部件，为一体式实心结构，抗反复装退的冲击能力强，可满足上千次反复装退操作的使用需求，不会出现结构变形、部件脱落的问题，适配日常高频次训练的使用强度。
