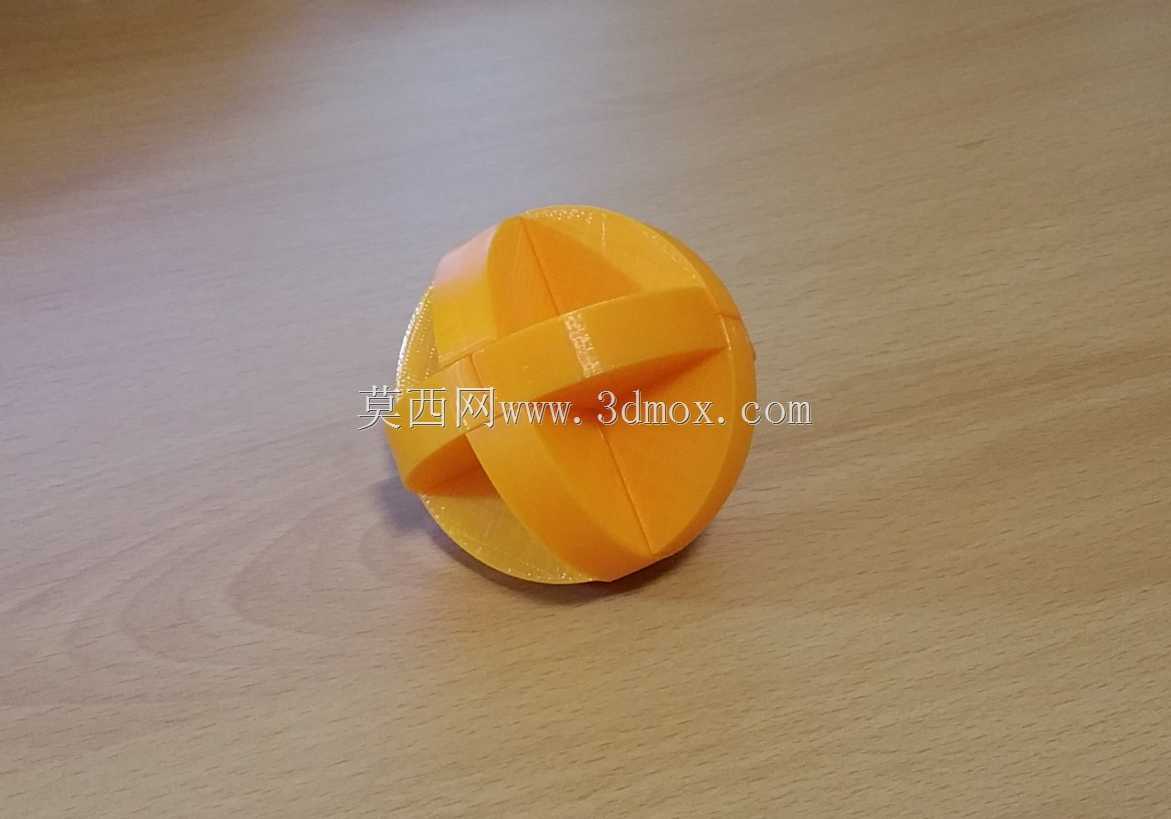

互锁拼装球形益智拼接玩具结构

　　这款球形拼接结构的设计初衷，是面向桌面益智把玩场景与3D打印创客制作需求，整体采用多件互锁的拼装逻辑，所有拼接部件无需额外粘接或紧固件，依靠结构本身的卡扣限位实现整体成型，组装完成后呈现完整的球形外观，部件间预留了合理的活动间隙，既保证拼接后整体结构不会松散脱落，又能让各部件沿预设轨迹滑动拆解，还原拼图类玩具的操作乐趣。从结构设计逻辑来看，这类互锁拼接结构的核心难点在于拼接公差的匹配，由于采用熔融沉积成型的3D打印工艺制作时，材料挤出会存在一定的成型膨胀量，设计阶段需要针对打印工艺特性预留合理的配合负公差，避免打印完成后部件卡滞无法装配，或是间隙过大导致拼接后整体松散。实际建模过程中，需要先以完整球体为基础基体，

　　按照互锁逻辑拆分出多个独立的拼接单元，每个单元的拼接面都采用交错的卡槽结构，卡槽的走向完全贴合球面的曲率变化，保证每个部件都能沿特定角度滑入装配位，装配到位后相邻部件的卡槽互相限位，不会出现径向或轴向的窜动。从应用场景延伸来看，这类互锁球形结构除了作为益智把玩的玩具之外，其结构逻辑也可以给机械领域的快拆连接结构、无紧固件连接结构提供设计参考，比如部分需要快速拆装的小型设备护罩、便携设备的拼接外壳，都可以借鉴这种无紧固件互锁的设计思路，省去螺丝、卡扣等额外连接件，降低装配复杂度，同时提升结构的整体一致性。从尺寸边界来看，这类球形拼接结构的整体外径可以根据使用需求灵活调整，作为桌面把玩件时通常将外径控制在60-80mm区间，

　　这个尺寸刚好适合单手握持操作，拼接单元的壁厚控制在2.5-3mm，既保证3D打印时的结构强度，不会因为壁厚过薄出现打印翘曲、受力断裂的问题，也不会因为壁厚过大导致整体重量过高，影响把玩手感。每个拼接单元的卡槽配合深度控制在3-4mm，配合面的拔模斜度控制在1.5-2度，既保证装配时的导向顺畅，也能避免装配后出现松脱。在实际打印验证阶段，需要注意拼接面的表面粗糙度控制，若采用层厚0.2mm的打印参数，配合面可以不用额外打磨，依靠预留的公差量即可实现顺畅滑动，若采用更大层厚打印，则需要对配合面进行轻微打磨，去除层纹带来的卡滞问题。这类结构的设计过程中，还要注意各拼接单元的对称性，保证拆分后的每个部件都没有倒扣结构，

　　无需添加支撑即可完成3D打印，降低打印的后处理工作量，同时对称的结构也能降低拼装的难度，让使用者可以通过观察部件的形状快速找到装配逻辑。从结构可靠性来看，拼接完成后的球体可以承受正常桌面把玩的挤压力，正常跌落至木质桌面高度不会出现散架的情况，各部件的受力均匀分布在相邻的卡槽配合面上，不会出现局部应力集中导致的部件断裂问题。这类互锁拼接结构的设计思路，跳出了传统拼图类玩具的平面或规则立体框架，采用球面作为整体外形，拼接路径沿球面三维方向分布，相比传统的立方体拼图更具操作趣味性，同时无紧固件的设计也让整体外观更加简洁流畅，没有多余的连接结构外露。对于三维建模从业者来说，这类结构的建模练习可以很好地锻炼曲面拆分、公差配合、结构限位的设计能力，需要在建模过程中反复验证配合面的干涉情况，调整间隙量适配不同的制作工艺，理解无紧固件连接结构的设计逻辑，这些设计经验也可以迁移到实际的工业产品结构设计中，比如小型消费电子产品的无螺丝外壳设计、快拆工装的定位结构设计等场景，都能用到类似的互锁限位、公差匹配的设计思路。在实际的结构验证过程中，还要注意不同打印材料的收缩率差异，比如采用PLA材料打印时收缩率较低，可以适当减小预留的配合间隙，若采用ABS、PETG等收缩率稍高的材料，则需要适当放大间隙预留量，保证不同材料打印后都能顺利装配。
