适配iFlight ix5机架的TPU电机安装保护座

　　在穿越机机架改装与日常飞行维护场景中，机臂末端的电机安装位始终是炸机损耗的高发区域，尤其是采用碳纤维板材切割成型的机臂，虽然具备极高的比强度与轻量化优势，但在受到侧向撞击、硬着陆冲击时，碳板边缘易出现分层开裂，电机固定孔位也容易因冲击力传导出现滑牙、崩边问题，直接导致整套机臂报废，提升了飞行维护的物料成本。这款适配iFlight ix5与ix5s机架的软质安装座，正是针对这类实际飞行痛点设计的功能结构件，采用TPU软质材料通过3D打印成型，同时兼顾电机安装定位与机臂末端防护的双重作用。

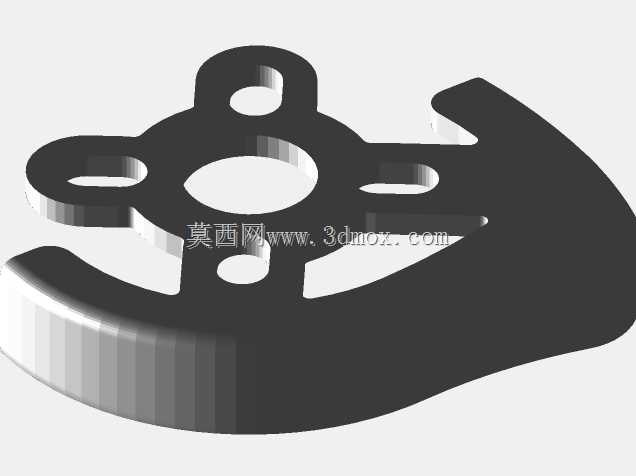

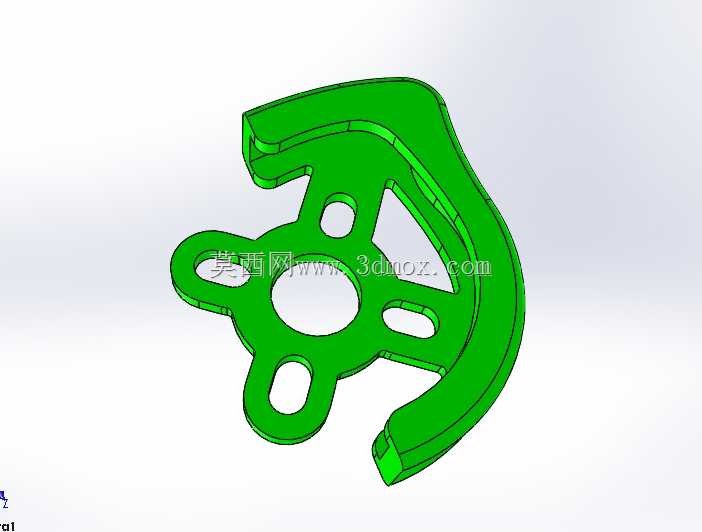

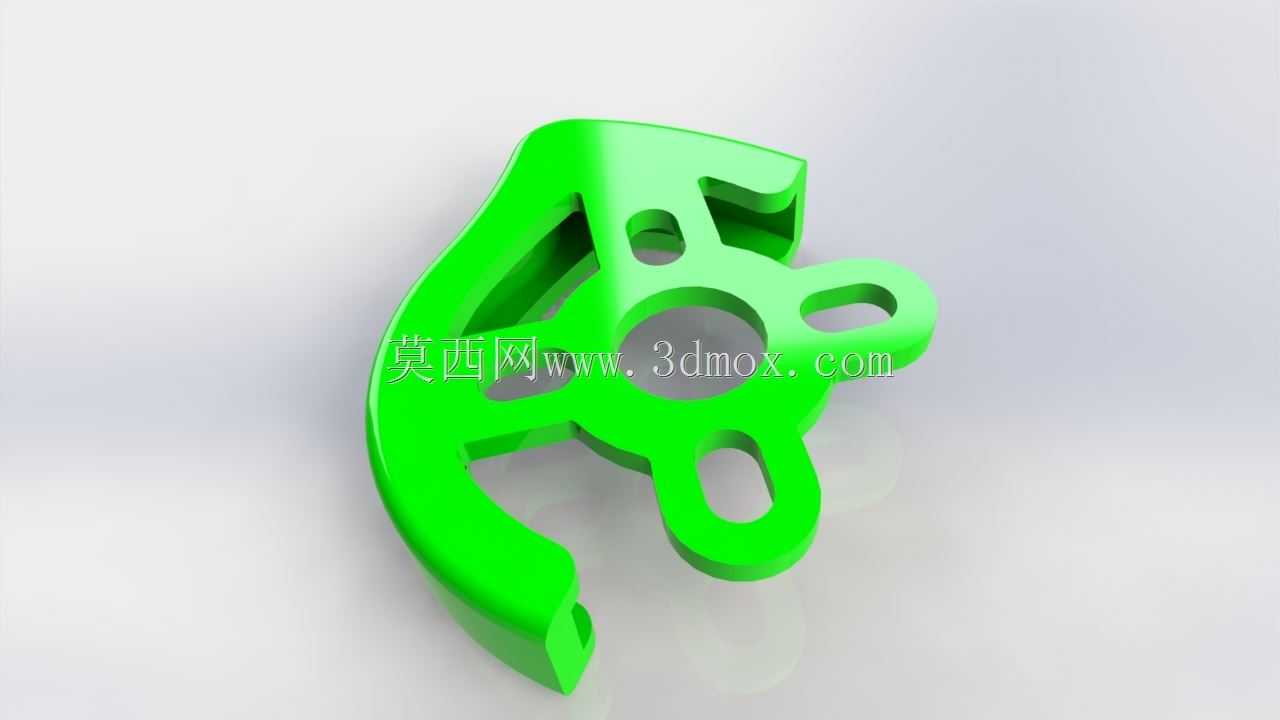

　　从结构设计逻辑来看，该部件采用一体化包覆式结构，整体轮廓完全贴合ix5系列机臂末端的碳板外形，安装时无需对原有碳板进行打孔、切割等二次加工，依靠结构自身的卡口与碳板边缘形成过盈配合，配合对应位置的镂空避让结构，可直接套入机臂末端完成定位，安装过程无需额外粘接剂，拆卸维护时也不会在碳板表面残留胶痕，适配日常快速拆装、更换电机的使用需求。部件中心位置预留了标准电机安装基准孔，孔位周边分布四个对应M3螺丝规格的固定柱，固定柱内嵌于软质基体内部，螺丝锁紧时可通过软质材料的形变补偿抵消碳板与电机底座之间的装配公差，避免硬连接状态下螺丝锁附过紧导致的碳板压损问题。

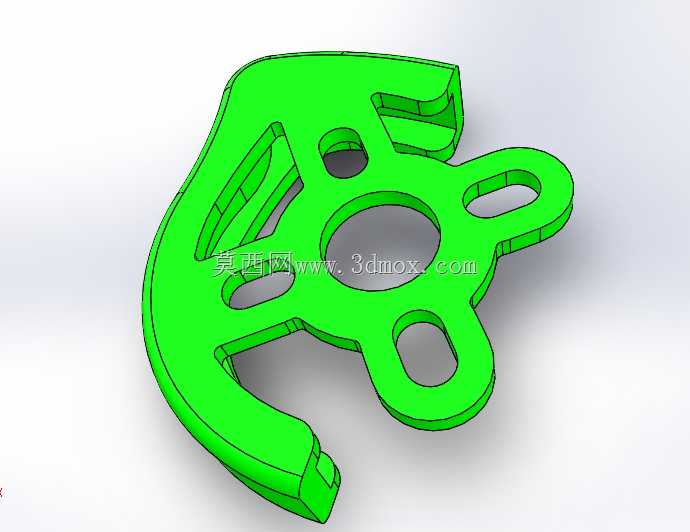

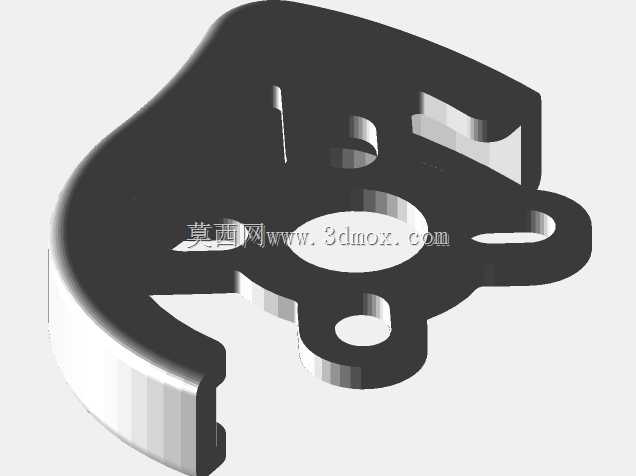

　　在防护功能设计上，部件外侧延伸出高于电机底座安装面的环形围挡结构，当飞行器发生侧翻、撞击障碍物时，围挡结构会先于电机底座、碳板边缘接触碰撞物体，通过TPU材料自身的弹性形变吸收大部分冲击能量，避免冲击力直接传导至碳板分层结构与电机外壳。同时围挡边缘做了圆弧过渡处理，没有尖锐棱角，既可以降低碰撞时对障碍物的剐蹭损伤，也能避免应力集中导致的部件自身开裂问题。部件表面分布的多处镂空槽并非单纯的减重设计，一方面可以在3D打印过程中减少材料用量、缩短打印时长，另一方面镂空结构可以为电机工作时的热量散发提供流通通道，避免软质材料长期处于电机高温工作环境下出现加速老化、弹性下降的问题。

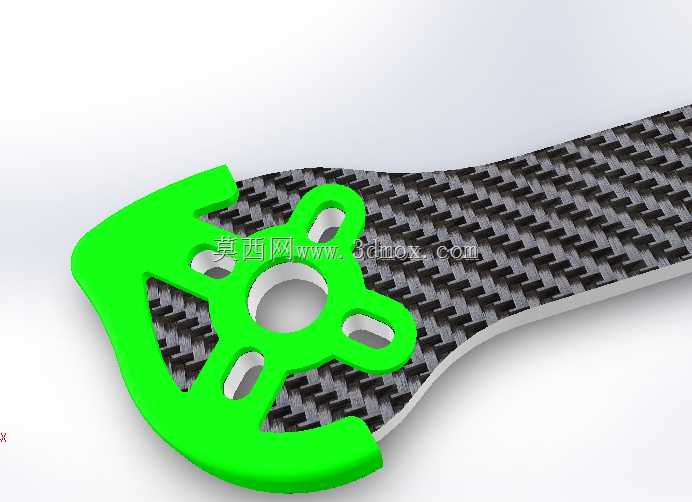

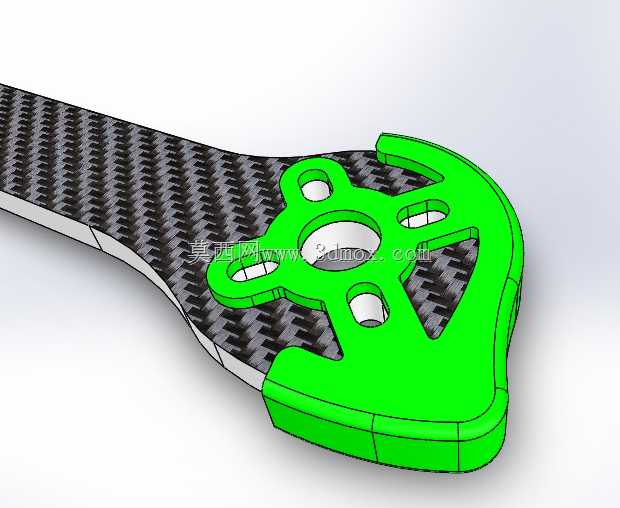

　　从安装边界尺寸来看，该部件完全匹配ix5系列机臂末端的宽度与厚度参数，套入后与碳板表面贴合间隙控制在0.2mm以内，不会出现安装后晃动、移位的问题；整体外轮廓尺寸控制在原有电机安装座的投影范围内，不会额外增加机臂末端的风阻面积，也不会干扰螺旋桨的正常转动间隙，适配该机架常用的5寸螺旋桨规格，安装后无需调整桨叶安装高度与电机电调的接线走位。部件上预留的走线槽位可以将电机电源线、信号线规整收纳在结构内部，避免飞行过程中线材晃动被桨叶打到的风险，同时也能让机臂末端的外观更加整洁。

　　在实际使用场景中，这类软质安装座尤其适合日常练习飞行、复杂地形穿越飞行的玩家使用，相比直接将电机锁附在碳板上的安装方式，软质连接结构还可以过滤一部分电机高速转动时产生的高频振动，降低飞控陀螺仪的振动噪声，提升飞行姿态的稳定性。当出现撞击损坏时，仅需更换该软质部件即可，无需更换整根碳纤机臂，大幅降低炸机后的维护成本与维修时长。设计过程中针对TPU材料的成型特性做了专门优化，所有壁厚保持均匀一致，没有出现壁厚突变的区域，避免3D打印过程中出现翘边、填充不均的问题，即便是桌面级FDM打印机也可以稳定打印成型，打印时无需添加支撑结构，成型后仅需去除少量打印毛边即可直接安装使用。
