船舶动力推进用三叶螺旋桨结构设计

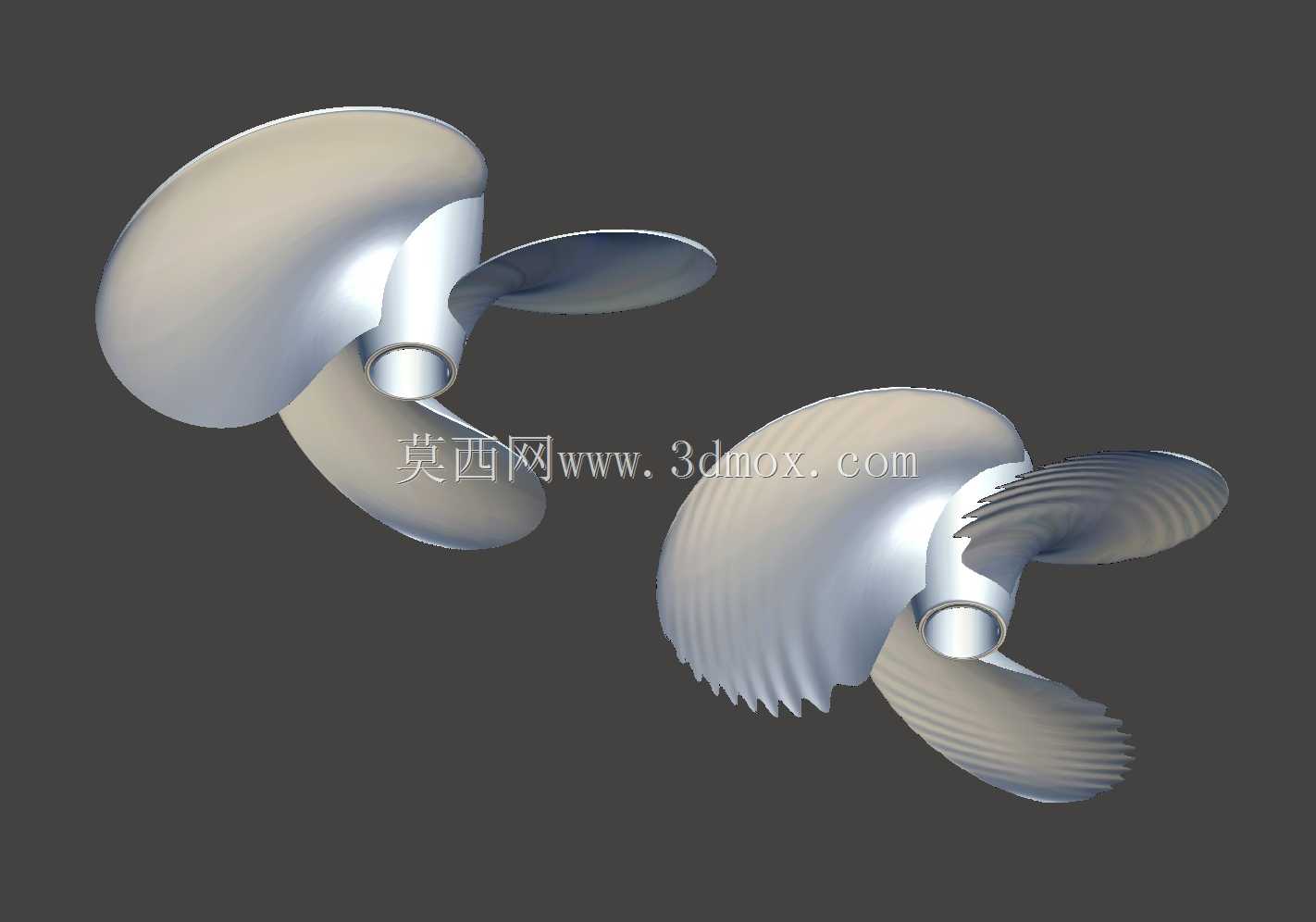

　　在船舶动力系统的末端执行环节，螺旋桨是将主机输出轴功率转化为船舶航行推力的核心构件，其水动力性能直接决定整船的航速、燃油经济性与航行稳定性，本次呈现的两款三叶结构船用螺旋桨，分别适配不同工况的内河及近海作业船舶，覆盖常规排水型航行与浅滩高负荷通行两类典型使用场景。

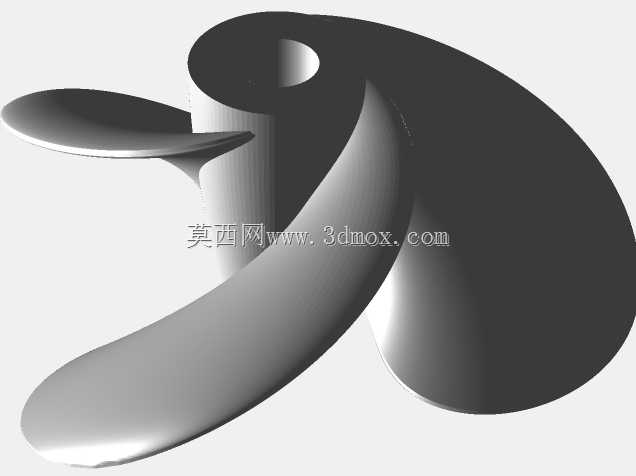

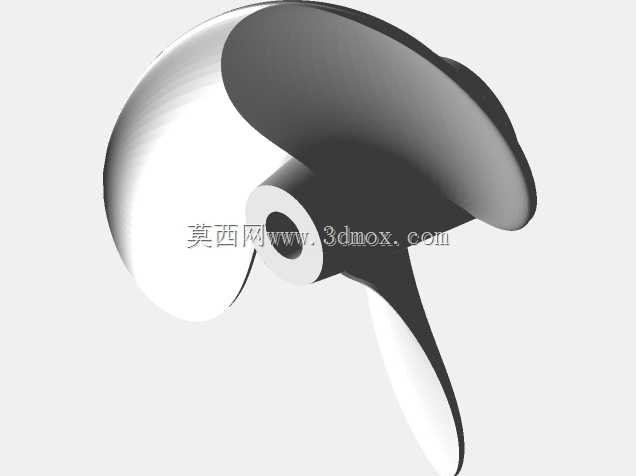

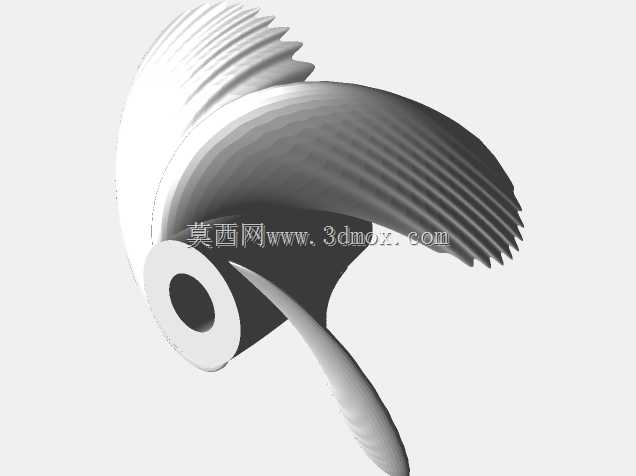

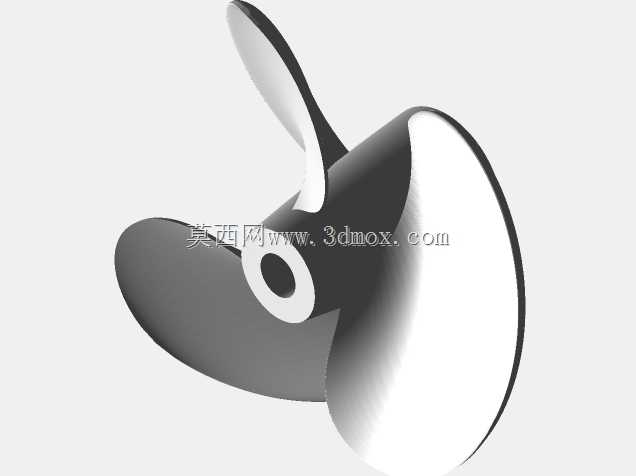

　　从实际应用场景来看，常规光滑叶面的三叶螺旋桨，主要适配航速适中、常年在深水区航行的货运驳船、内河观光船及小型作业艇，这类船舶的航行水域杂物少、水流工况稳定，对螺旋桨的水动效率要求优先于抗冲击性能；而带锯齿形叶面边缘的三叶螺旋桨，主要适配经常进出浅滩、养殖区、水草密集水域的作业渔船、工程辅助船，锯齿形边缘可在桨叶卷入水草、细小漂浮杂物时快速切割缠绕物，避免桨叶卡滞导致的主机过载，同时特殊的叶形边缘可降低浅水区航行时的空泡效应，减少桨叶表面的气蚀损伤。

　　两款螺旋桨均采用三叶对称布局设计，这种布局相比两叶桨，运转时的动平衡性能更优，轴系承受的周期性交变载荷更小，能有效降低尾轴的密封件磨损速率，延长轴系维护周期；相比四叶及以上的多叶桨，三叶结构的盘面比更小，同等主机功率下的推进效率更高，在中小吨位船舶上的动力匹配性更好。桨叶的叶根与桨毂采用大圆角过渡结构，避免应力集中，在螺旋桨遭遇水下硬物撞击时，应力可沿叶根圆角均匀分散，降低叶根断裂的风险；桨毂中心设计有标准锥度的安装孔，配套键槽结构与尾轴实现周向固定，端面设置锁紧螺纹孔，可通过锁紧螺母将螺旋桨轴向固定在尾轴上，安装时需保证桨毂端面与尾轴轴肩的贴合度达到85%以上，避免运转时出现轴向窜动。

　　设计过程中，首先根据适配船舶的主机额定转速、额定功率、设计航速及船体阻力曲线，确定螺旋桨的直径、盘面比、螺距比核心参数，常规光滑叶型的螺旋桨采用等螺距设计，加工难度低，在稳定工况下的效率曲线更平缓；带锯齿边缘的螺旋桨采用径向变螺距设计，叶梢部分的螺距略小于叶根部分，可适配浅水区航行时伴流不均匀的工况，减少推力波动。桨叶的翼型截面采用NACA系列水动力翼型，从叶根到叶梢的截面厚度逐渐递减，既保证叶根位置的结构强度满足最大扭矩传递要求，又能降低叶梢位置的水阻，减少叶梢涡带来的能量损耗。

　　安装边界方面，两款螺旋桨的桨毂长度均按照适配尾轴的锥段长度设计，安装后桨毂后端与尾轴管端面的间隙需控制在5-10mm范围内，避免航行时螺旋桨轴向位移碰撞尾轴密封装置；桨叶的最大旋转直径需小于船舶尾部的型宽与吃水对应的安装空间，保证桨叶旋转时与船体外壳、舵叶的最小间隙不小于螺旋桨直径的10%，防止运转时的水动力振动传递到船体，同时避免舵叶转动时与桨叶发生干涉。在做三维建模时，需重点校验桨叶的曲面光顺度，通过曲率分析工具检查叶面是否存在局部凹凸、曲率突变的问题，曲面的G2连续性需满足加工要求，避免后续铸造或数控加工时出现表面缺陷，影响螺旋桨的水动力性能；同时要做动平衡仿真模拟，在额定转速下计算螺旋桨的不平衡量，确保剩余不平衡量满足船用螺旋桨的动平衡精度要求，避免运转时引发轴系共振。

　　实际选型匹配时，需注意螺旋桨的旋向与主机的输出转向匹配，右旋螺旋桨适配顺时针旋转的尾轴（从船尾向船首看），左旋螺旋桨适配逆时针旋转的尾轴，双桨船需对称配置左右旋螺旋桨，抵消航行时的侧向力矩，保证船舶的直线航行稳定性。对于经常在含沙量较高水域航行的船舶，还可在螺旋桨模型基础上调整叶型厚度，增加叶面的耐磨余量，适配含沙水流对桨叶的冲蚀磨损，延长螺旋桨的实际使用寿命。
