无尾翼乘波构型滑翔飞行器气动布局

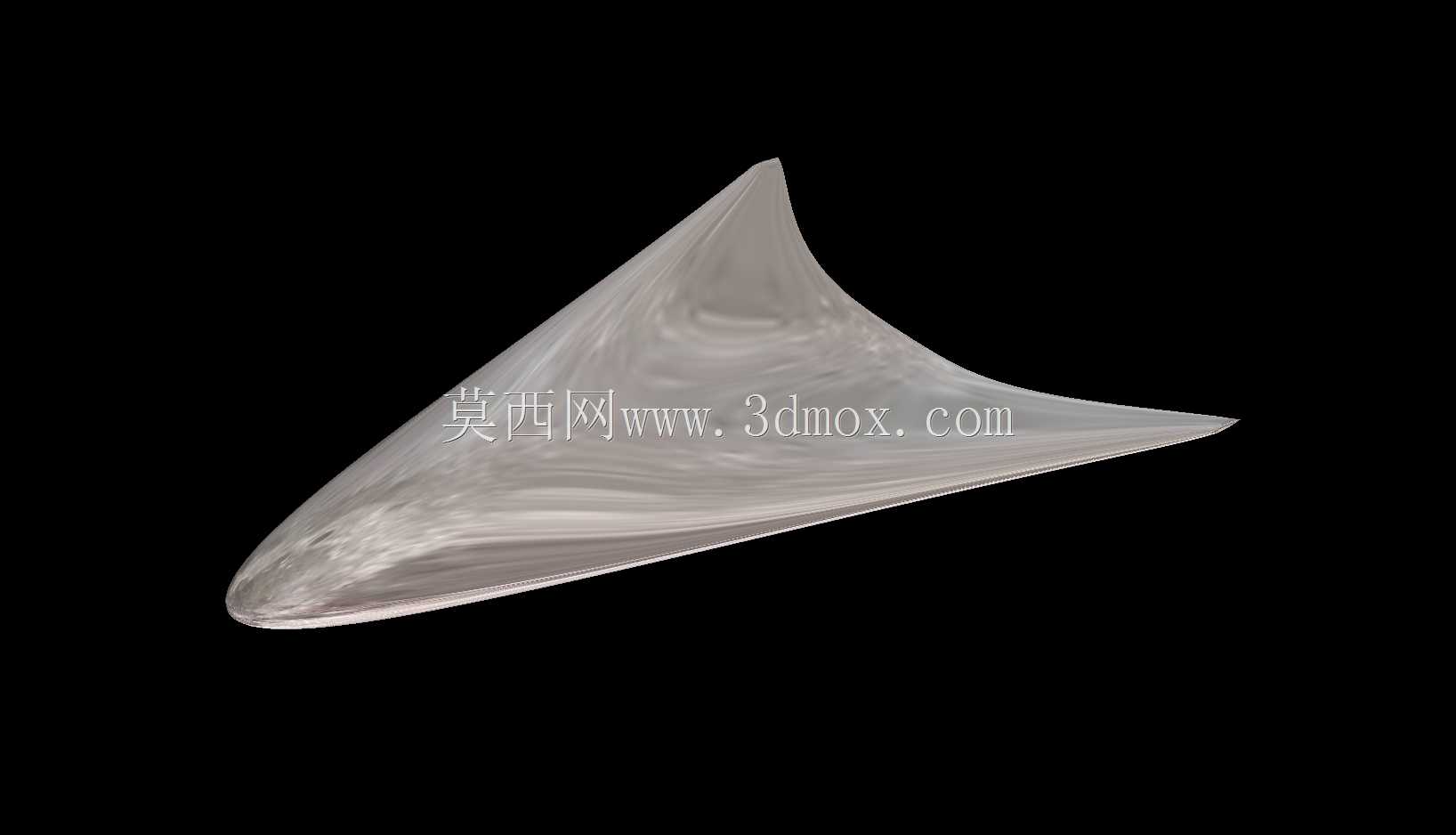

　　该模型呈现的是一种高度融合的无尾翼乘波升力体外形，机身与机翼之间没有明确的物理分界，整个下表面在高速飞行时可作为压缩面产生激波，将高压气流约束在机身下方，从而获得较高的升阻比。这种构型常见于高超声速滑翔飞行器或再入飞行器的概念设计与气动验证阶段，可用于临近空间长距离滑翔、高速突防以及航天器再入返回等场景。在实际工程应用中，此类外形需要同时兼顾气动效率、容积利用率、热防护厚度布置以及操稳特性，模型的曲面连续性直接影响后续的气动仿真与结构分舱设计。从设计思路上看，该外形采用大后掠三角飞翼平面形状，机头尖锐以降低高速阻力，翼身融合过渡平滑，上表面隆起形成必要的内部容积，可用于布置载荷、制导组件、能源系统及推进相关装置。

　　下表面设计为近似平面或微弯的压缩面，在设计马赫数下，前缘激波能够贴附于下表面，使高压气流不轻易泄漏至机翼上表面，这是乘波布局区别于传统飞行器的核心特征。模型的后缘较为平直，可作为升降副翼或襟翼的安装边界，通过左右舵面的差动与同向偏转，实现对飞行器滚转、俯仰和偏航的控制；由于取消了传统垂尾，航向稳定通常依赖翼面后掠、上反效应以及先进飞控系统的协调控制。在尺寸与边界方面，该类模型在建模时通常以理论尖前缘作为外形基准，但在工程制造中必须对前缘进行钝化处理，以控制气动加热峰值并满足结构强度要求。建模过程中需要重点控制前缘线、下表面压缩面以及上表面翼身融合区域的G2连续性，避免出现局部凹陷或法向突变，否则在CFD计算中容易产生非物理气流分离。

　　对于结构设计人员而言，该外形的内部空间呈扁平三角形分布，设备布置需沿航向和展向进行重心配平，确保压心与重心的相对位置满足静稳定或可控静不稳定的设计要求。热防护系统需沿前缘和下表面分区设计，曲率较大的驻点区域应预留更厚的防热层或采用耐温等级更高的材料。该三维模型可直接用于初步气动外形评审、隐身性能预估、内部结构干涉检查以及风洞试验模型的数控加工参考。通过对曲面进行加厚、分块和肋板布置，可进一步演化为详细的结构数模；通过提取表面网格，可开展外流场数值模拟，对比不同马赫数、攻角和侧滑角下的升阻特性与舵面效率。对于教学和方案论证而言，该模型直观展示了高速滑翔类飞行器从理论气动外形向工程实体转化时需要面对的曲面造型、边界约束与系统集成问题。
