名爵汽车品牌标识立体挂件结构设计

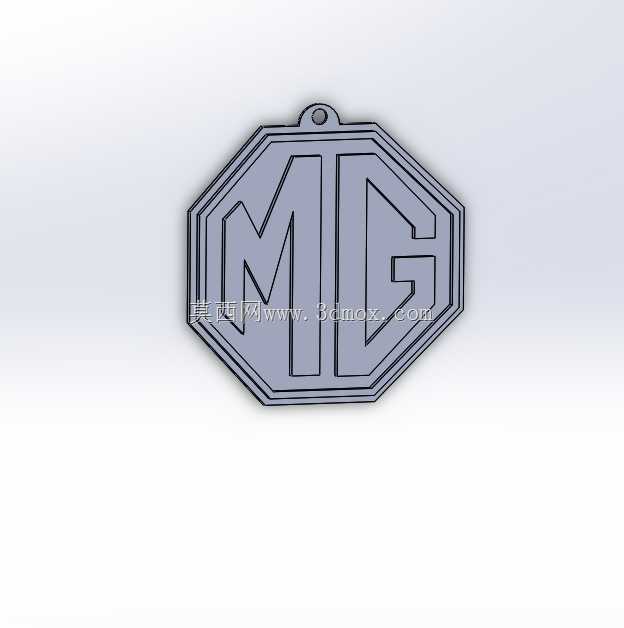

　　这款名爵品牌标识的立体结构设计，首先要考虑的是车载装饰与周边衍生产品的实际应用场景，这类标识件既可以作为车辆外观的装饰贴装配件，也可以做成带挂孔的钥匙挂件、展会纪念铭牌，适配汽车后市场装饰、品牌周边定制、线下活动纪念礼等多个使用场景。从结构设计的角度看，整体外轮廓延续了名爵品牌经典的八边形切角造型，外边缘做了三层阶梯式的凸起结构，最外层边框做了0.8mm的圆角过渡，既避免锐边造成的划伤风险，也能在金属冲压或者3D打印成型时减少应力集中，提升成品的结构强度。标识中间的MG字母做了下沉式的凹槽设计，字母笔画的宽度统一控制在3.2mm，凹槽深度为1.5mm，这种结构一方面可以在做表面处理时，通过填色、喷砂等工艺区分字母与边框的视觉层次，

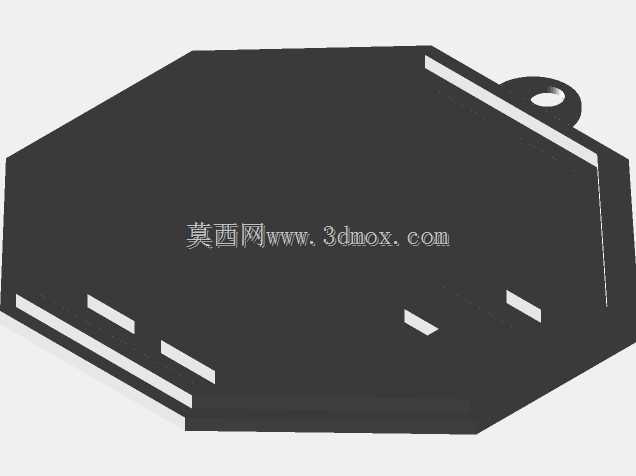

　　另一方面也能在注塑或者压铸成型时，保证熔体或者打印材料的填充流畅性，避免出现缺料、薄壁断裂的问题。标识顶部的挂孔做了一体化的凸台加强结构，挂孔内径为4mm，凸台厚度比标识主体厚2mm，这个设计是考虑到作为挂件使用时，挂孔位置是受力集中点，加厚的凸台可以避免钥匙环反复摩擦造成的孔位磨损、开裂，同时凸台与外边框做了顺滑的圆弧过渡，不会出现突兀的结构断点。在安装边界的设计上，标识背面做了0.3mm深度的平整沉台，如果作为车标贴装使用，这个沉台可以刚好容纳背胶层，粘贴后标识边缘与安装面的缝隙控制在0.1mm以内，既不会因为背胶厚度导致标识翘起，也能减少行车过程中气流进入缝隙造成的风噪，同时避免雨水、灰尘积存到胶层位置延长粘贴使用寿命。

　　如果作为金属挂件使用，整体厚度控制在3mm，边缘的阶梯结构在光线照射下会形成自然的明暗层次，不需要额外做复杂的表面纹理就能呈现出足够的立体感，字母凹槽的内壁做了1度的拔模斜度，不管是采用压铸、冲压还是FDM3D打印工艺，都能顺利脱模，不需要额外做后期的打磨修整。从实际使用的功能特性来看，这款标识结构没有多余的冗余设计，所有的造型线条都服务于品牌识别性与结构实用性，外轮廓的切角角度完全沿用品牌视觉规范的标准角度，不会因为立体加工出现造型变形，保证品牌标识的识别准确度。在做三维建模的时候，需要重点注意几个尺寸的配合：外边框的三层阶梯每一层的宽度差为1mm，高度差为0.5mm，这个尺寸比例既不会因为阶梯太窄导致加工时崩边，

　　也不会因为阶梯太宽显得整体造型臃肿；字母M与G的间距控制在2.8mm，这个间距刚好能保证在做表面填色时，不同颜色的油漆不会互相晕染，同时在远距离识别时两个字母不会连为一体；挂孔的中心位置距离标识顶部边缘的距离为3mm，这个位置刚好能保证挂件悬挂时整体重心居中，不会出现倾斜歪扭的情况。针对不同的加工工艺，这个结构也预留了足够的调整空间，如果采用锌合金压铸工艺，可以将整体壁厚均匀控制在2mm，局部加强位置加厚到4mm，避免压铸时出现缩孔；如果采用光敏树脂3D打印做手板验证，可以将凹槽深度调整为1.2mm，减少打印时的支撑用量，提升表面光洁度；如果采用亚克力切割做发光标识，可以在字母凹槽位置预留0.5mm的透光层，背部加装LED灯组就能实现发光效果。在实际装车测试的场景中，这类标识贴装在车辆中网、尾箱位置时，整体突出安装面的高度为3mm，不会超出车辆外观件的外凸安全标准，不会在轻微剐蹭时首先破损，同时阶梯式的边缘结构能在剐蹭时优先接触最外层边框，保护中间的字母造型不会被刮花。作为周边挂件使用时，整体重量控制在15g左右，不会因为太重导致钥匙坠变形，也不会因为太轻显得质感不足，边缘的圆角处理经过反复调整，R角大小为0.8mm，握持时不会有硌手的感觉，同时圆角的反光效果能更好地凸显金属材质的质感。
