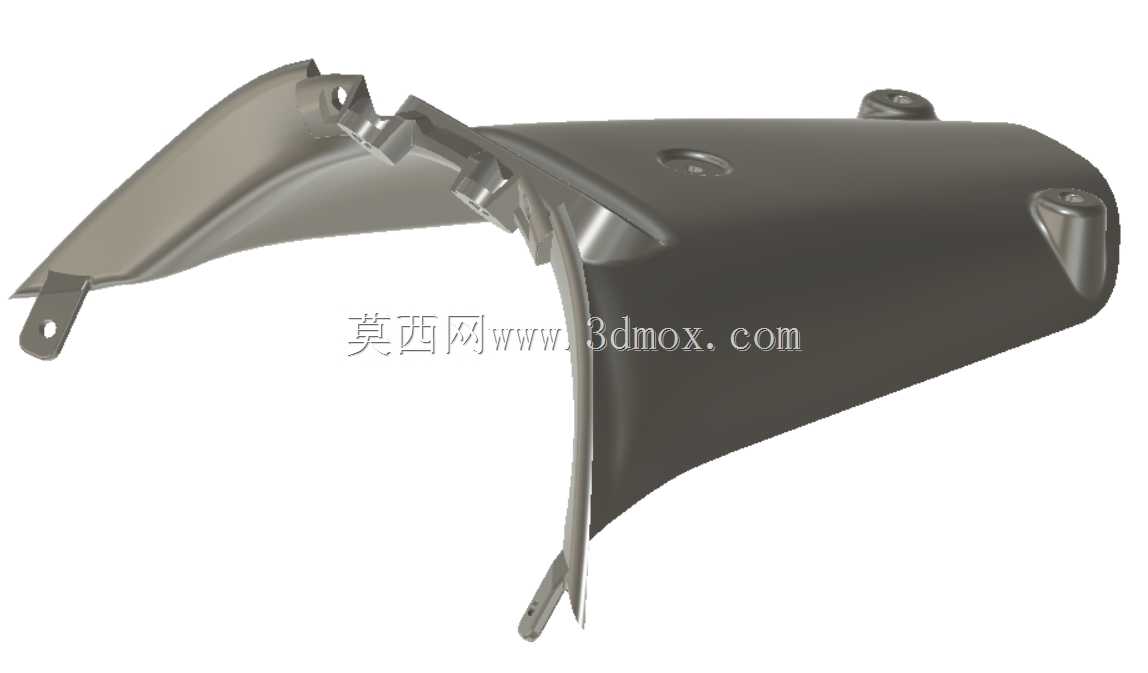

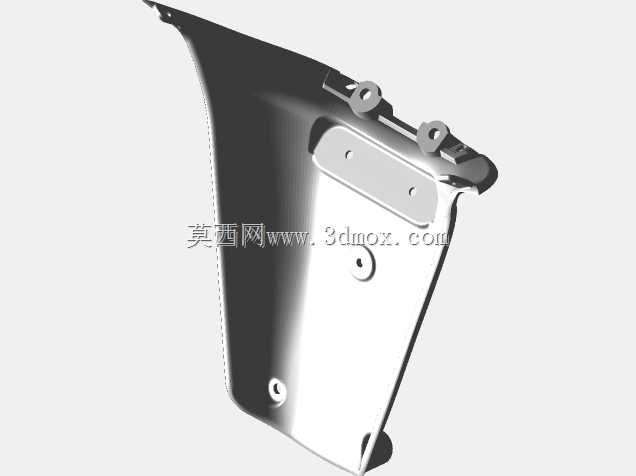

Vespa踏板车冲刺款前挡泥板逆向结构

　　本次逆向还原的部件为Vespa冲刺系列踏板摩托车的前侧挡泥覆盖件，这类部件在两轮代步车辆的车身系统中承担多重实际作用，并非单纯的外观装饰件。从实际装车场景来看，该部件安装于前轮上方、前叉外侧的覆盖区域，日常行驶中首先要阻挡前轮高速转动带起的泥水、砂石、路面碎屑，避免这些杂物直接飞溅到骑手腿部、车身前部线束以及前侧整流罩区域，降低杂物对车身外露部件的磨损与腐蚀风险。在结构设计层面，该部件采用贴合前轮轮拱弧度的曲面造型，整体轮廓顺着前轮转向的运动轨迹做了避让设计，当车辆完成最大角度左右转向时，部件边缘不会与前叉、前轮轮胎、刹车管线发生运动干涉，保证转向动作的全行程顺畅。部件上预留的几处安装凸台，位置完全匹配原厂前叉支架、

　　前部覆盖件的安装孔位，凸台处做了局部加厚处理，能够分散螺栓紧固时的压应力，避免长期骑行振动导致安装位出现应力开裂。从逆向建模的工程逻辑来看，该部件的点云数据来自实车三维扫描，曲面重构过程中严格保留了原厂件的拔模角度，所有外露曲面的曲率连续等级达到G2，既保证了装车后与周边覆盖件的缝隙均匀度，也能满足后续注塑开模的工艺要求，不会出现曲面倒扣、壁厚不均的问题。部件的壁厚控制在2.5mm-3mm区间，边缘位置做了渐变减薄处理，既兼顾了整体结构强度，也能控制部件自重，避免增加前叉的非簧载质量，影响骑行操控手感。在安装边界的把控上，部件内侧预留了足够的走线空间，前刹车油管、轮速传感器线束可以顺着部件内侧的预留卡位排布，不会出现线束被挤压、

　　磨损的隐患。部件上部的贴合面完全匹配前部车架连接板的弧度，安装后贴合面间隙小于0.5mm，能够避免高速行驶时气流从缝隙灌入产生风噪，也能防止雨水顺着缝隙渗入车身内部的电器区域。从实际使用的工况出发，该部件的曲面造型还兼顾了空气导流作用，行驶中迎面气流会顺着曲面导向车身两侧，减少前轮区域的乱流，降低高速骑行时的风阻。针对日常使用中容易发生剐蹭的下部边缘，逆向时特意保留了原厂的圆角过渡设计，边缘做了加厚卷边处理，轻微低速剐蹭时不会出现边缘崩裂的情况，提升部件的耐用性。在安装孔位的设计上，所有孔位的同轴度公差控制在0.1mm以内，安装时无需额外扩孔、修配，能够直接适配原厂的固定螺栓，降低装配难度。部件表面的曲面过渡没有突兀的棱角，既符合踏板车的整体外观设计语言，也能减少骑行中棱角位置的积灰、存泥问题，日常清洁更加方便。
