E65型卧式引线式高频电子变压器结构

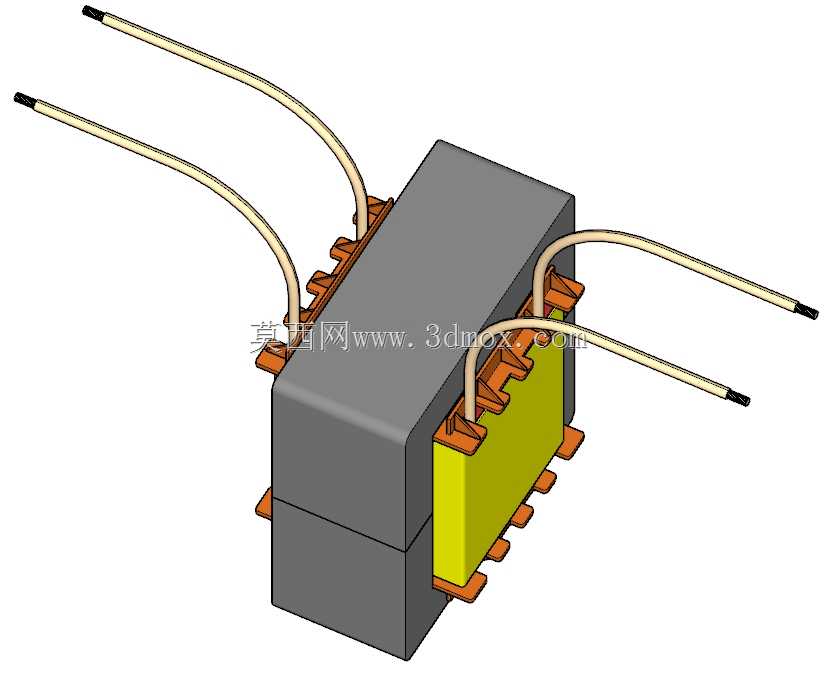

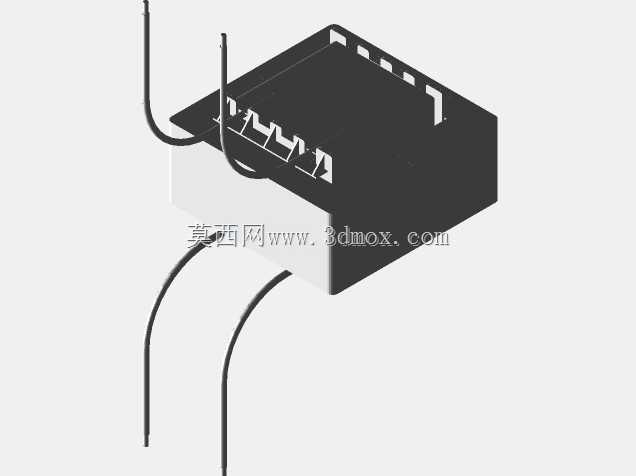

　　这款E65规格的磁件结构，是面向中小功率开关电源、工业逆变装置、充电桩辅助电源、工业控制板卡供电回路开发的磁集成元件，在开关电源拓扑里承担电压变换、原副边电气隔离、能量耦合传递的核心作用，区别于工频硅钢片变压器，它采用铁氧体磁芯适配数十kHz到上百kHz的工作频段，能在同等功率容量下大幅缩小元件体积，降低电源整体的重量与占用空间。从结构设计来看，它采用卧式安装布局，磁芯为标准E型配对结构，中柱开有适配工作气隙，避免直流偏磁工况下出现磁饱和问题，磁芯外侧包裹绝缘阻燃的塑封外壳，既可以固定磁芯与绕组的相对位置，也能提升绕组的绝缘防护等级，避免生产组装过程中绕组漆包线出现磕碰破损，同时增强元件的耐潮、耐粉尘能力，

　　适配工业现场复杂的使用环境。绕组部分采用多股绝缘引线直接引出的设计，没有额外设计插装引脚，这种出线方式的优势在于可以灵活适配不同的板卡安装间距，也方便在空间受限的设备内部通过引线调整安装位置，不需要严格匹配PCB的焊盘孔位，引线端部做了浸锡处理，方便后续焊接工序操作，也能避免引线铜丝氧化导致的接触电阻增大问题。磁芯与绕组之间设置了多层绝缘隔离结构，满足安规规范里的爬电距离与电气间隙要求，原副边绕组之间的绝缘层可承受数千伏的耐压测试，避免高压侧与低压侧之间出现击穿风险，保障设备使用的电气安全。安装边界方面，这款磁件的底部为平整的塑封基座，既可以通过点胶固定在PCB板或者设备安装面上，也可以搭配配套的固定卡扣实现免胶快速安装，

　　整体外形的长宽高尺寸适配常规开关电源的内部安装空间，引线的出线方向沿磁芯长度方向两侧排布，不会额外增加元件的安装高度，适合在薄型电源、紧凑型控制设备内部使用。在实际选型应用中，这类磁件常被用在光伏逆变器的辅助供电回路、工业伺服驱动器的控制电源、大功率LED驱动电源、通信设备的板载供电模块里，相比插针式变压器，引线式结构的抗振动性能更好，在有一定振动冲击的工业设备、车载辅助供电场景下，不会出现插针脱焊、元件移位的问题。设计过程中需要重点匹配磁芯的有效截面积与绕组的线径、匝数，根据实际工作的开关频率、传输功率、输入输出电压参数调整绕组的绕制方式，降低绕组的趋肤效应损耗与磁芯的涡流损耗，提升元件的工作效率，减少工作过程中的发热量，

　　避免长期高温工况下磁芯性能下降、绝缘层老化加速的问题。磁芯的配对研磨精度也会直接影响元件的性能，磁芯结合面的平整度不足会导致气隙不均匀，增大磁芯的漏感，漏感过大会在开关管关断瞬间产生较高的电压尖峰，增加外围电路的吸收损耗，甚至导致开关管过压损坏，因此在结构建模时需要严格控制磁芯结合面的平面度公差，以及塑封外壳与磁芯的配合公差，避免组装后磁芯出现错位、间隙不均的问题。绕组的排布也做了分层优化，原边绕组与副边绕组采用分段绕制的方式，在保证绝缘距离的前提下尽可能减小漏感，同时让绕组的散热面更均匀，避免局部绕组过热。引线的出线位置做了防拉脱结构设计，在塑封外壳内部设置了引线固定卡槽，避免组装或者使用过程中拉扯引线导致绕组断线、焊点脱落的问题，提升元件的结构可靠性。这类磁件的工作温度范围覆盖常规工业级设备的使用要求，在-25℃到105℃的环境温度下都能稳定工作，不会因为环境温度变化导致磁导率出现大幅波动，保障供电回路的输出稳定性。
