基于Atmega328p的USB可编程微控PCB设计

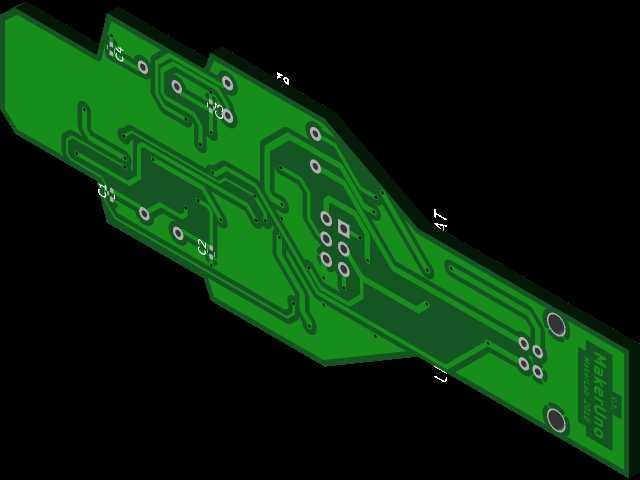

　　这款PCB设计面向小型嵌入式控制场景打造，核心采用Atmega328p作为主控单元，搭配PL2303XH芯片实现USB转串口通讯功能，可直接通过USB接口完成程序烧录与数据交互，无需额外配置专用编程器，大幅降低嵌入式开发的硬件门槛。整体板型采用狭长型布局设计，外形尺寸控制在3cm×1.5cm×1cm范围内，极小的体积可以适配各类空间受限的安装场景，比如小型智能硬件内部、DIY电子制作项目、便携式传感设备的控制核心等，能够直接嵌入到紧凑的设备壳体内部，不会占用过多安装空间。布线阶段充分考虑了高速信号的完整性要求，USB差分走线做了等长处理，阻抗控制符合USB2.0规范，保证通讯过程的稳定性，避免出现数据丢包、连接不稳定的问题；

　　电源回路做了大面积铺地处理，有效降低电源纹波干扰，提升主控单元运行的可靠性，即使在电磁环境相对复杂的工业现场小型控制节点中，也能保持稳定的工作状态。板载元件全部采用块状表贴封装，一方面压缩了整体板厚，另一方面也提升了批量生产时的焊接良率，所有元件布局都遵循最短走线原则，主控芯片放置在板卡中部区域，周边围绕布置去耦电容、晶振等必要外围元件，USB接口设置在板卡一端，方便外接USB线缆进行连接，另一端预留了IO引出焊盘，可以直接外接传感器、执行器等外围设备，满足不同场景下的功能扩展需求。设计过程中充分考虑了安装兼容性，板卡上预留的两个固定安装孔位置符合小型嵌入式板卡的通用安装间距，可以通过铜柱或者螺丝直接固定在设备壳体的安装柱上，

　　也可以通过排针直接插接到母板上作为核心控制模块使用，适配多种安装方式。从实际应用角度出发，这款板卡可以作为小型USB开发板使用，适合电子爱好者进行入门级嵌入式开发学习，也可以作为量产小型智能设备的核心控制板，比如USB接口的小型数据采集模块、桌面级小型外设的控制单元、简易可编程逻辑控制器等场景，板卡的IO口全部引出，用户可以根据自身需求编写固件实现不同的功能，比如USB转GPIO控制、小型传感器数据采集上传、简单的执行器驱动控制等。布线时特意将功率回路与信号回路做了分区处理，避免功率部分的电流波动对微弱信号采集造成干扰，同时在关键信号线上预留了测试点位置，方便生产阶段的功能测试与后期故障排查，板卡边缘做了圆角处理，

　　避免尖锐边角在安装过程中划伤操作人员或者损坏周边线材。整体设计在满足功能需求的前提下尽可能压缩了板卡体积，同时兼顾了生产工艺性与使用可靠性，所有走线宽度都根据载流量要求做了匹配设置，电源走线宽度满足最大500mA的载流需求，信号走线宽度符合常规信号传输要求，过孔尺寸适配常规表贴工艺的生产能力，不需要特殊工艺即可完成批量生产，有效控制了生产成本。
