适配FDM工艺的3D打印防护面罩结构设计

　　这款面罩的结构设计完全围绕FDM熔融沉积成型工艺的特性展开，从建模初期就规避了需要额外支撑的悬空结构，所有曲面过渡的自支撑角度控制在45度以上，打印完成后仅需简单去除底部 raft 支撑即可直接使用，无需进行复杂的后处理打磨工序，大幅降低了个人用户自行打印的门槛，普通桌面级FDM设备即可完成制作，无需工业级打印设备支撑。从实际应用场景来看，这款面罩属于个人呼吸防护类的辅助用具，可在日常公共场景、人员密集区域为佩戴者提供基础的呼吸阻隔防护，搭配适配的过滤材料使用时，能够对吸入气流中的颗粒物、飞沫等杂质起到过滤拦截作用，为普通民众的日常出行、基础防疫需求提供可自行制作的防护解决方案。

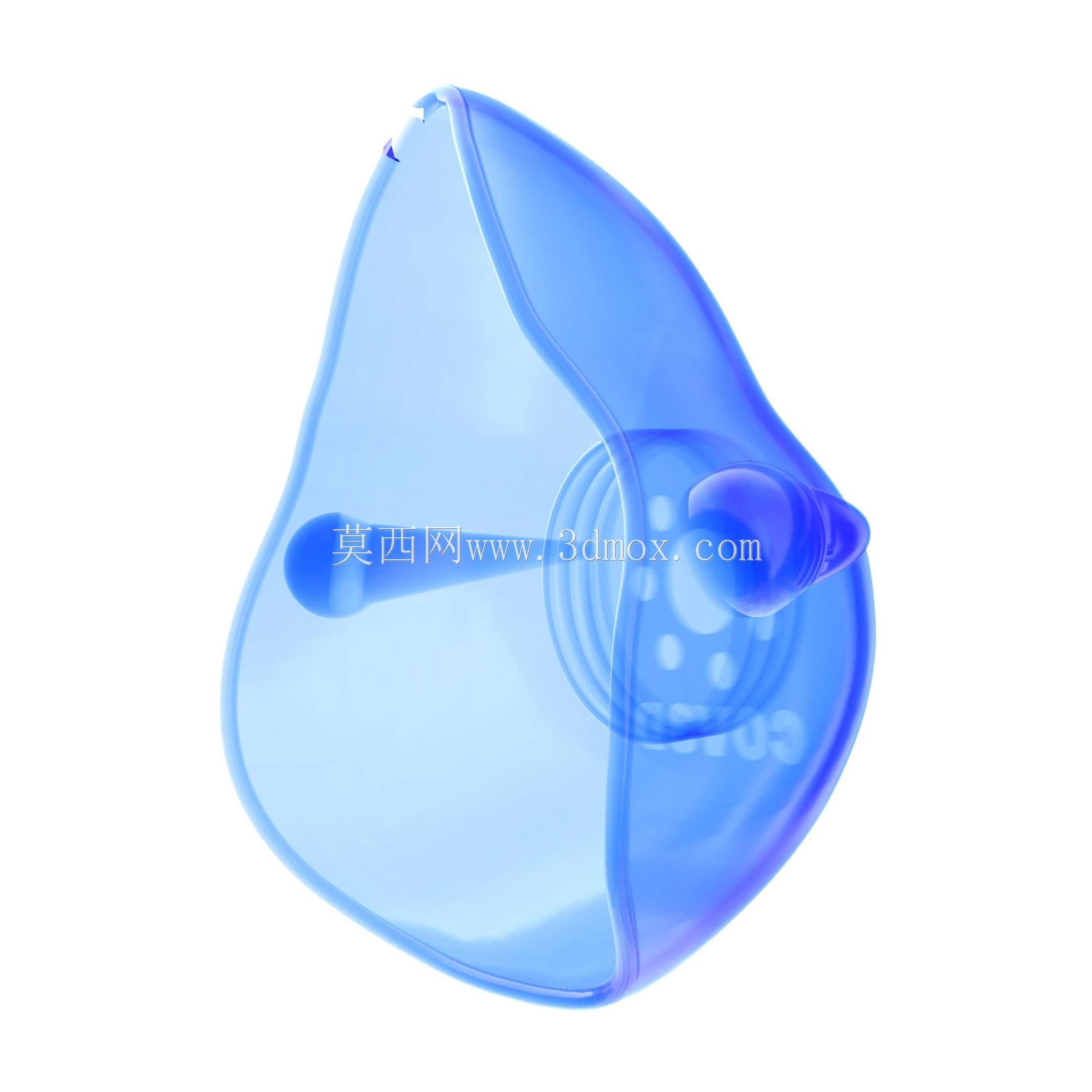

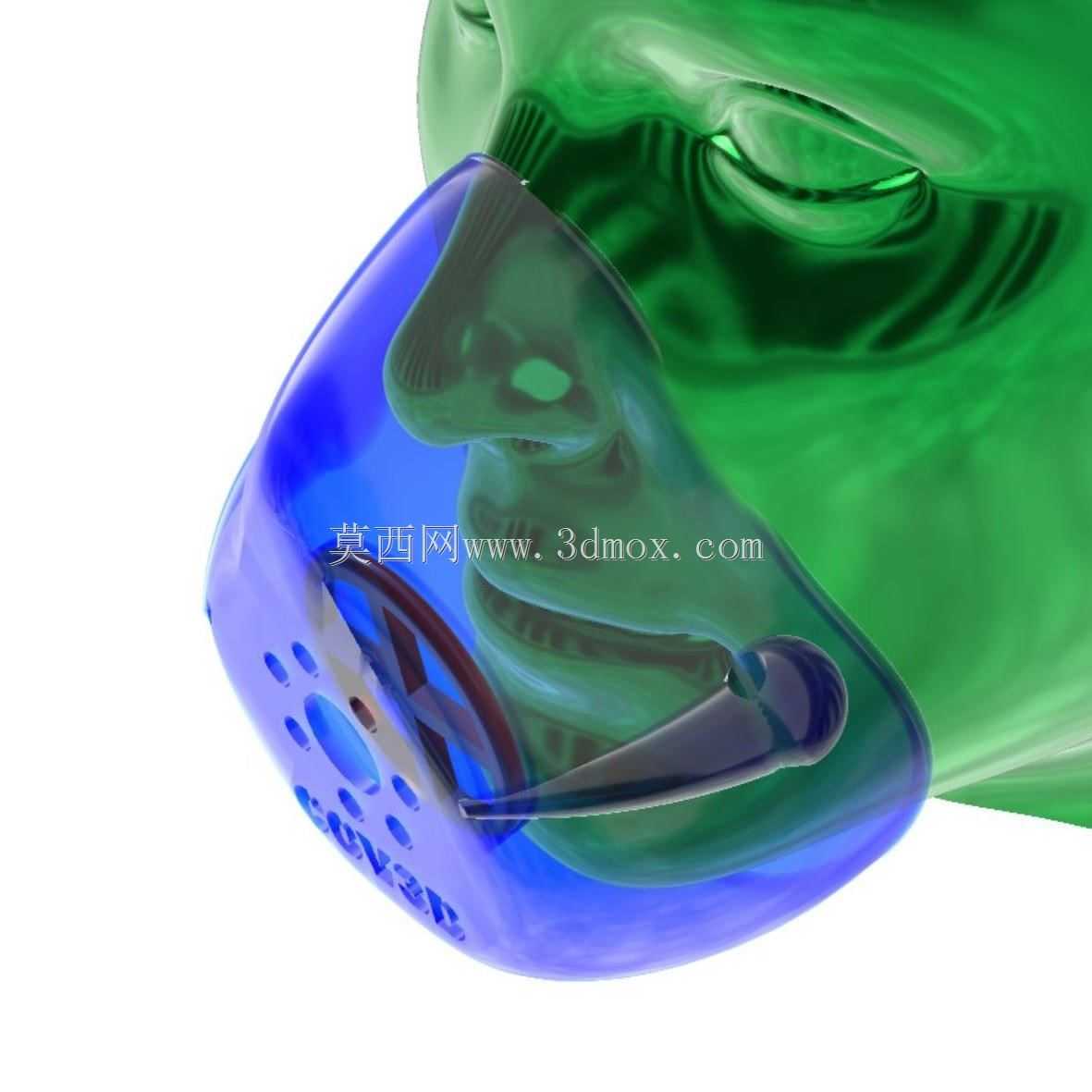

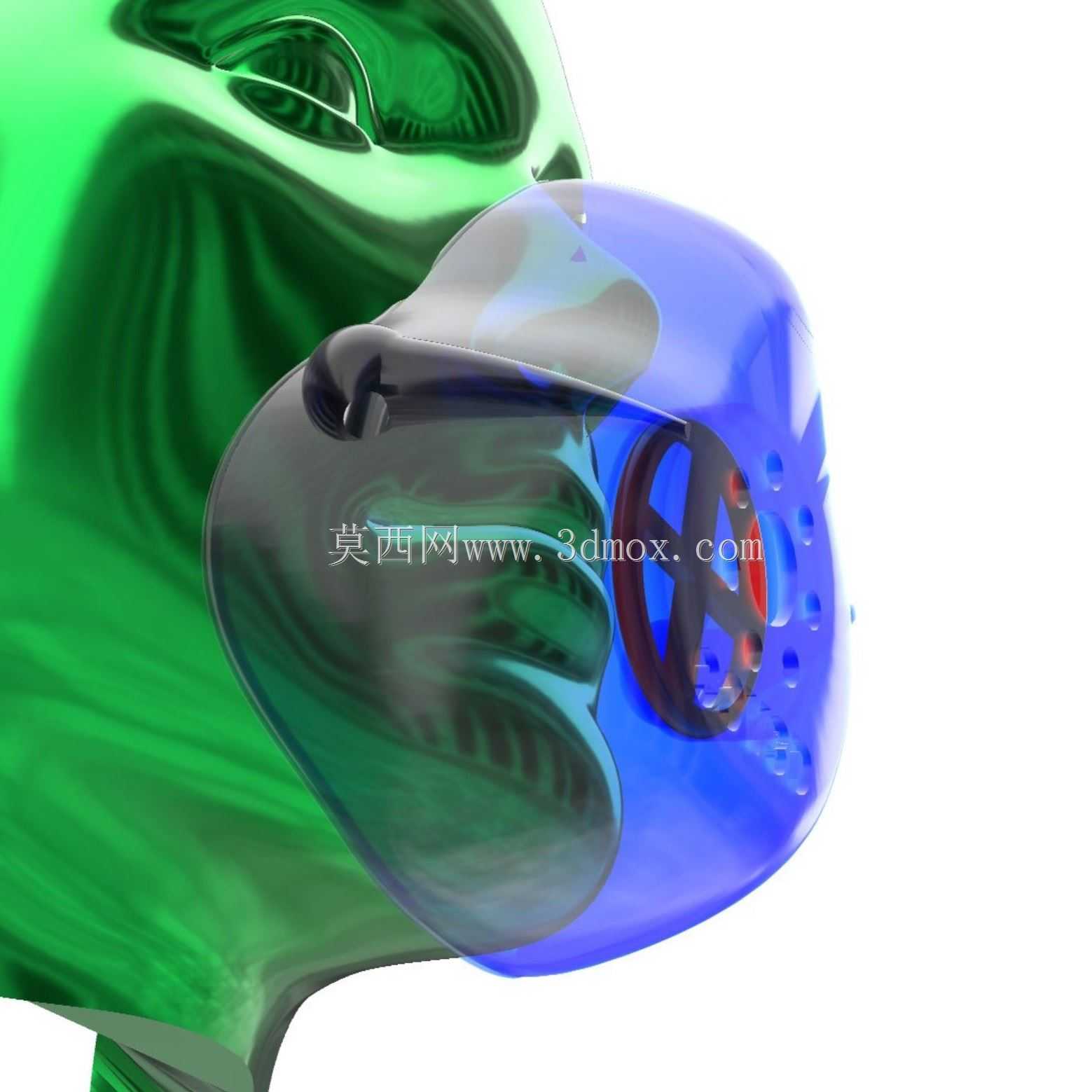

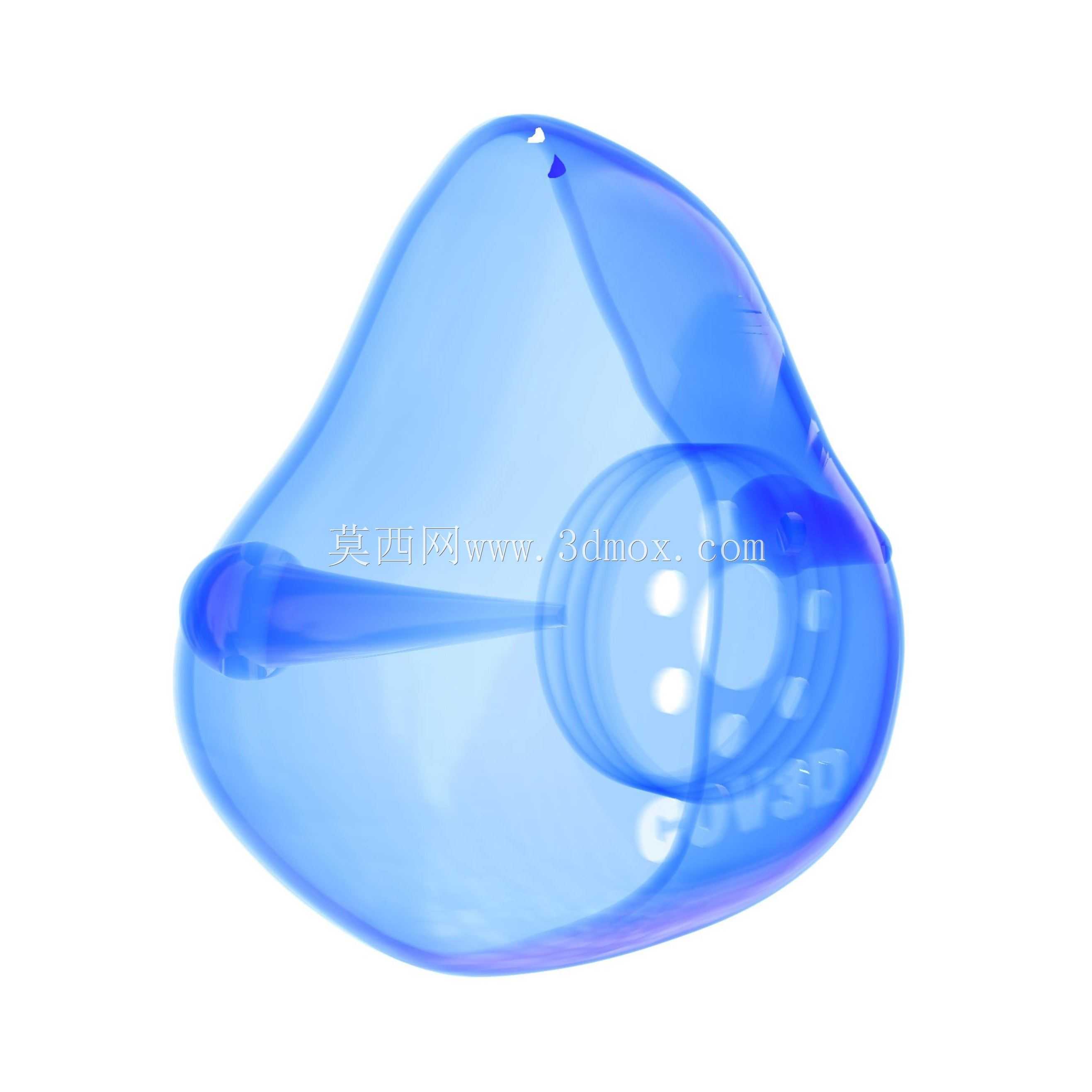

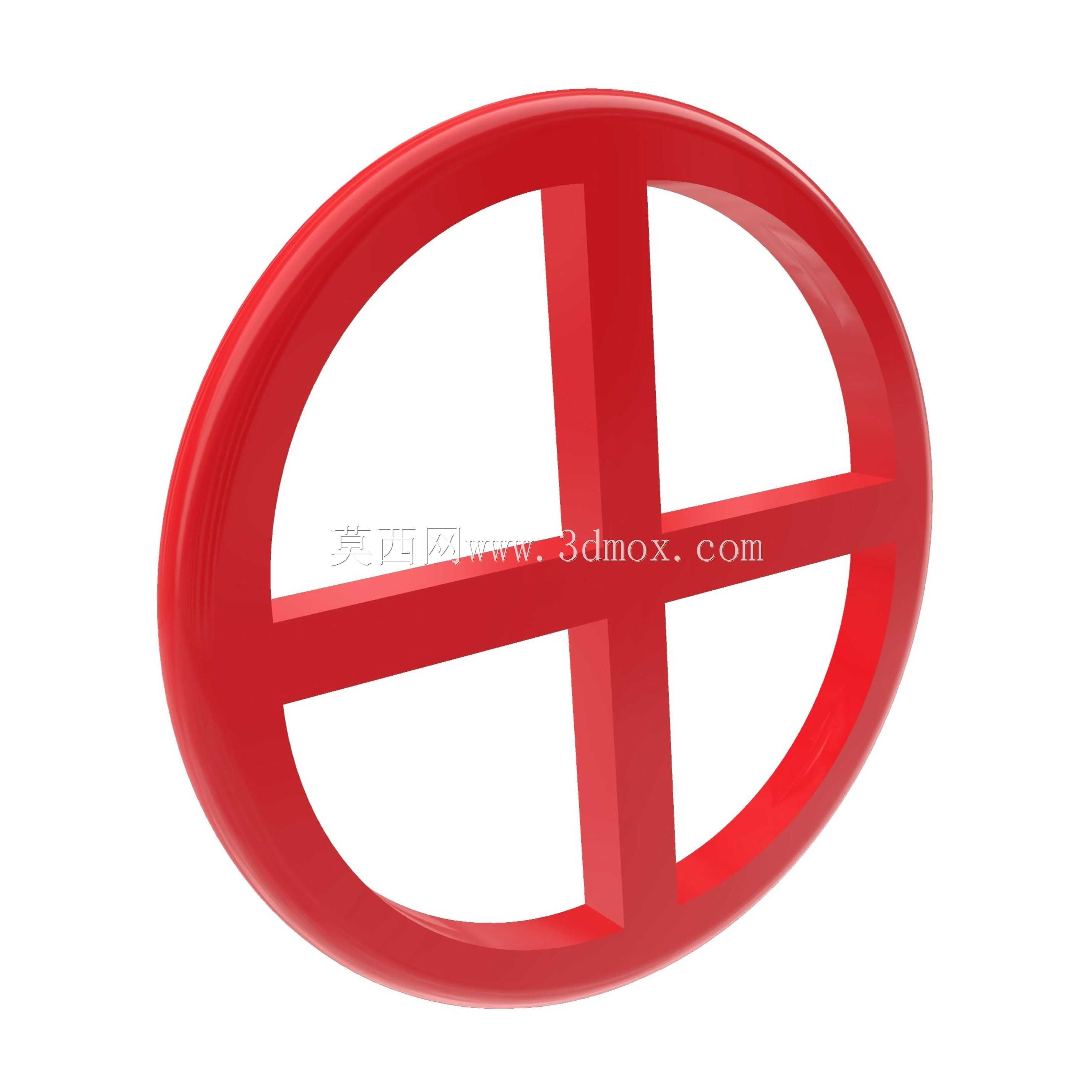

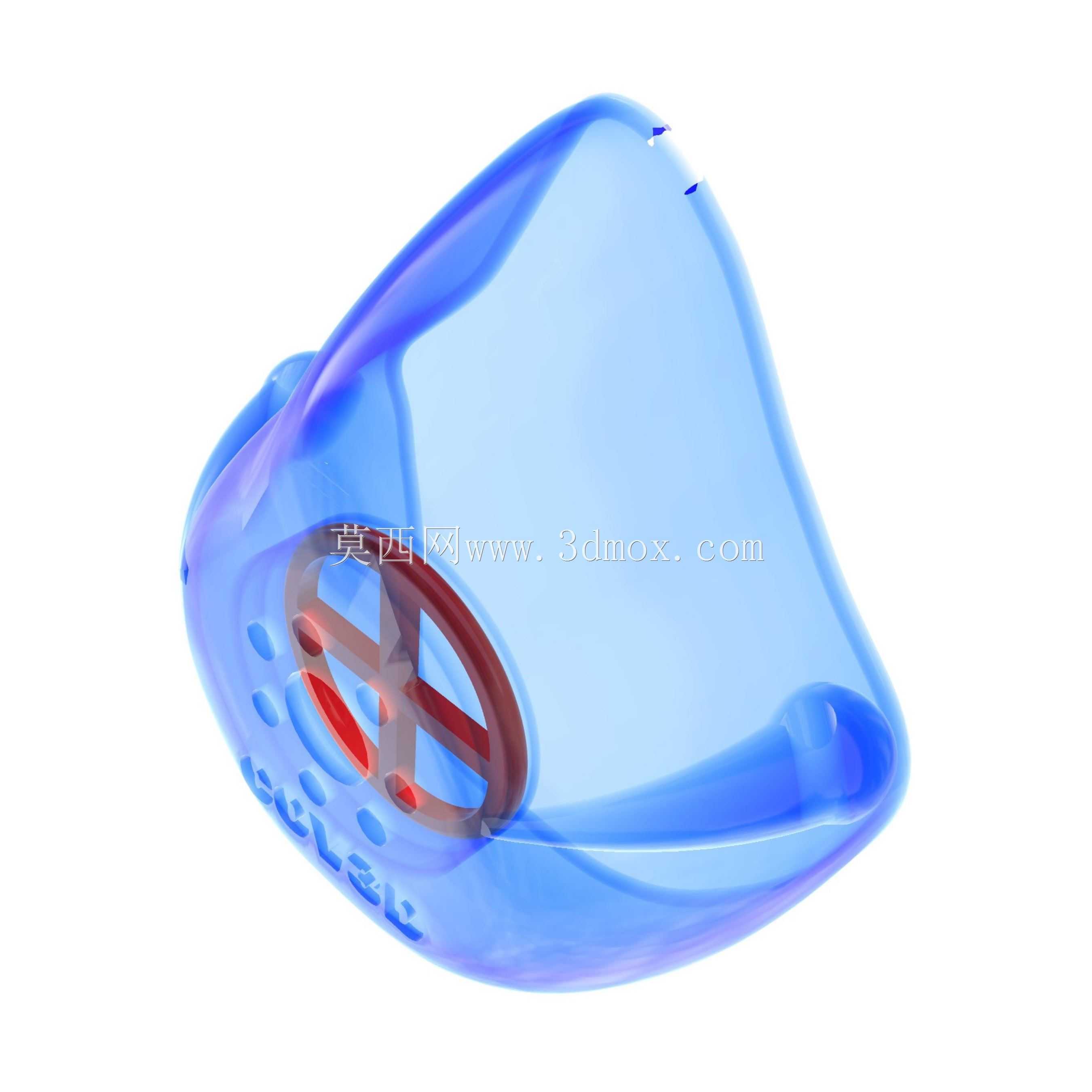

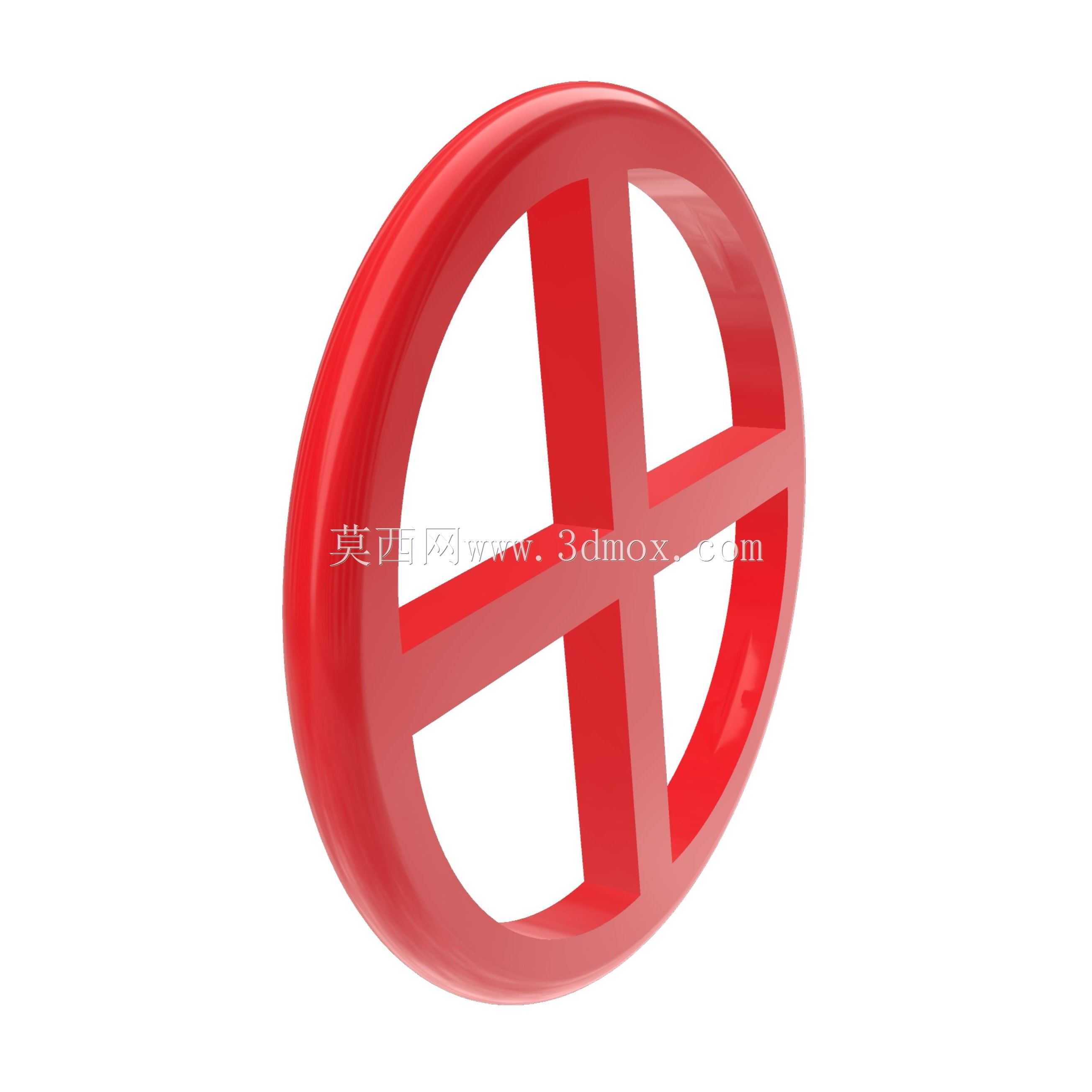

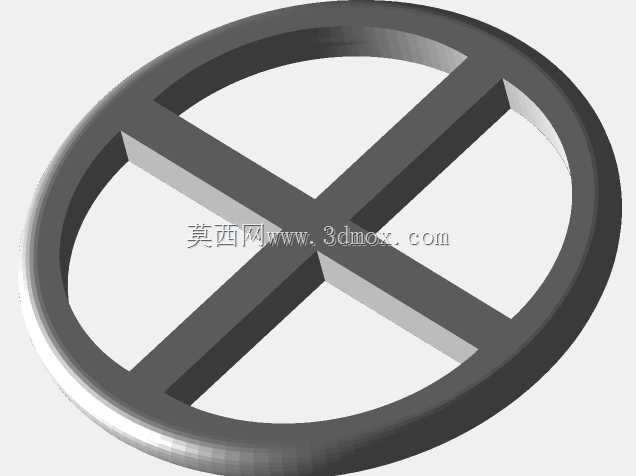

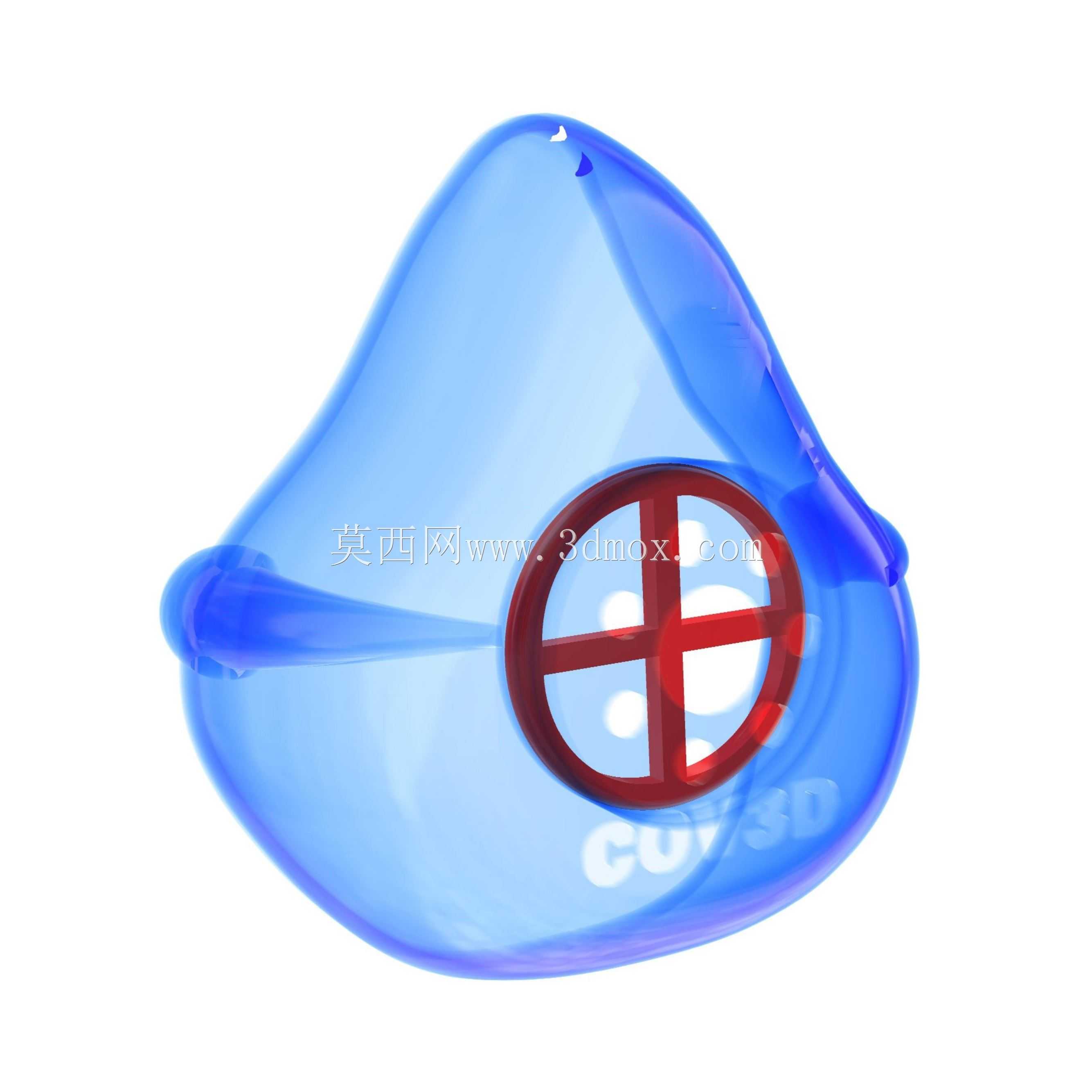

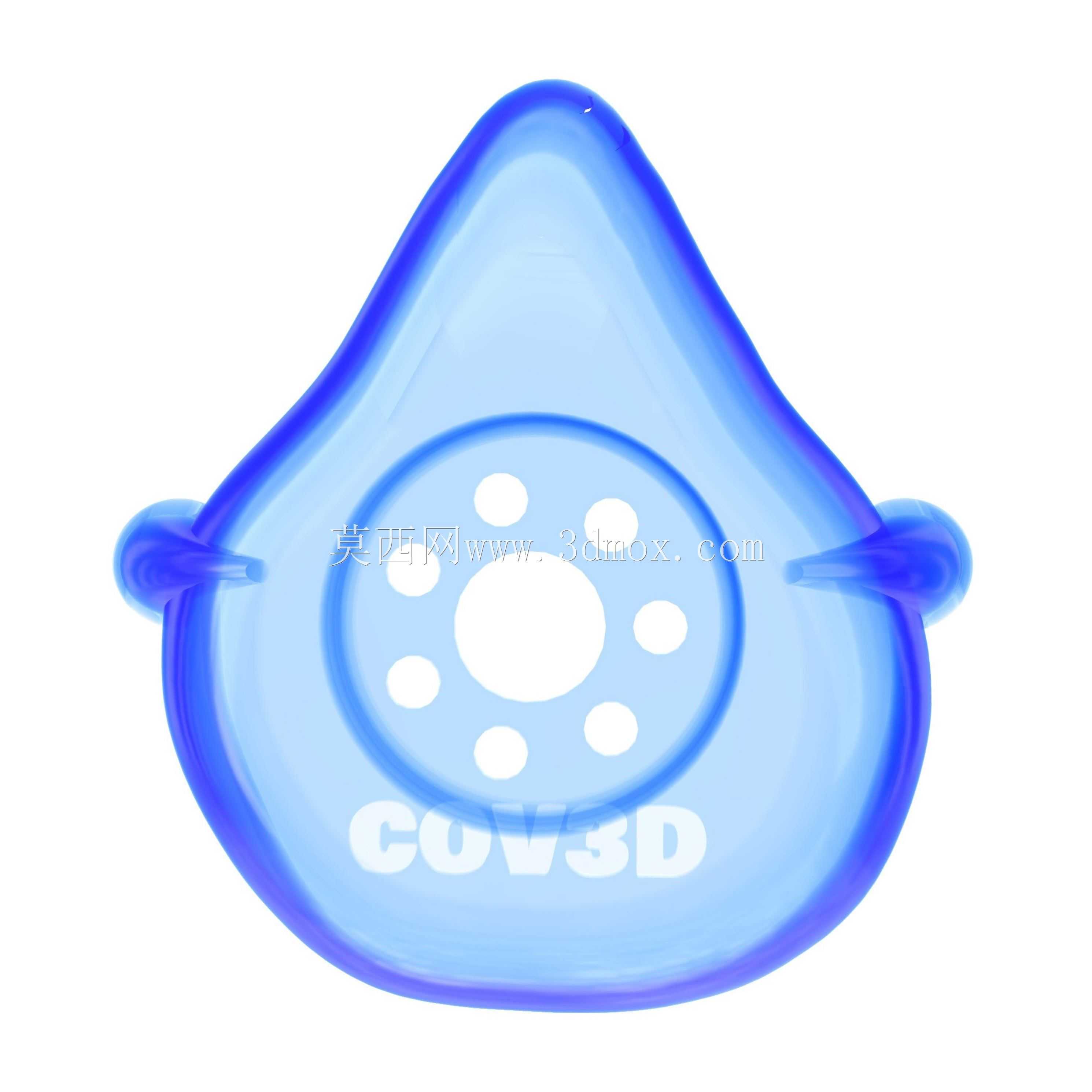

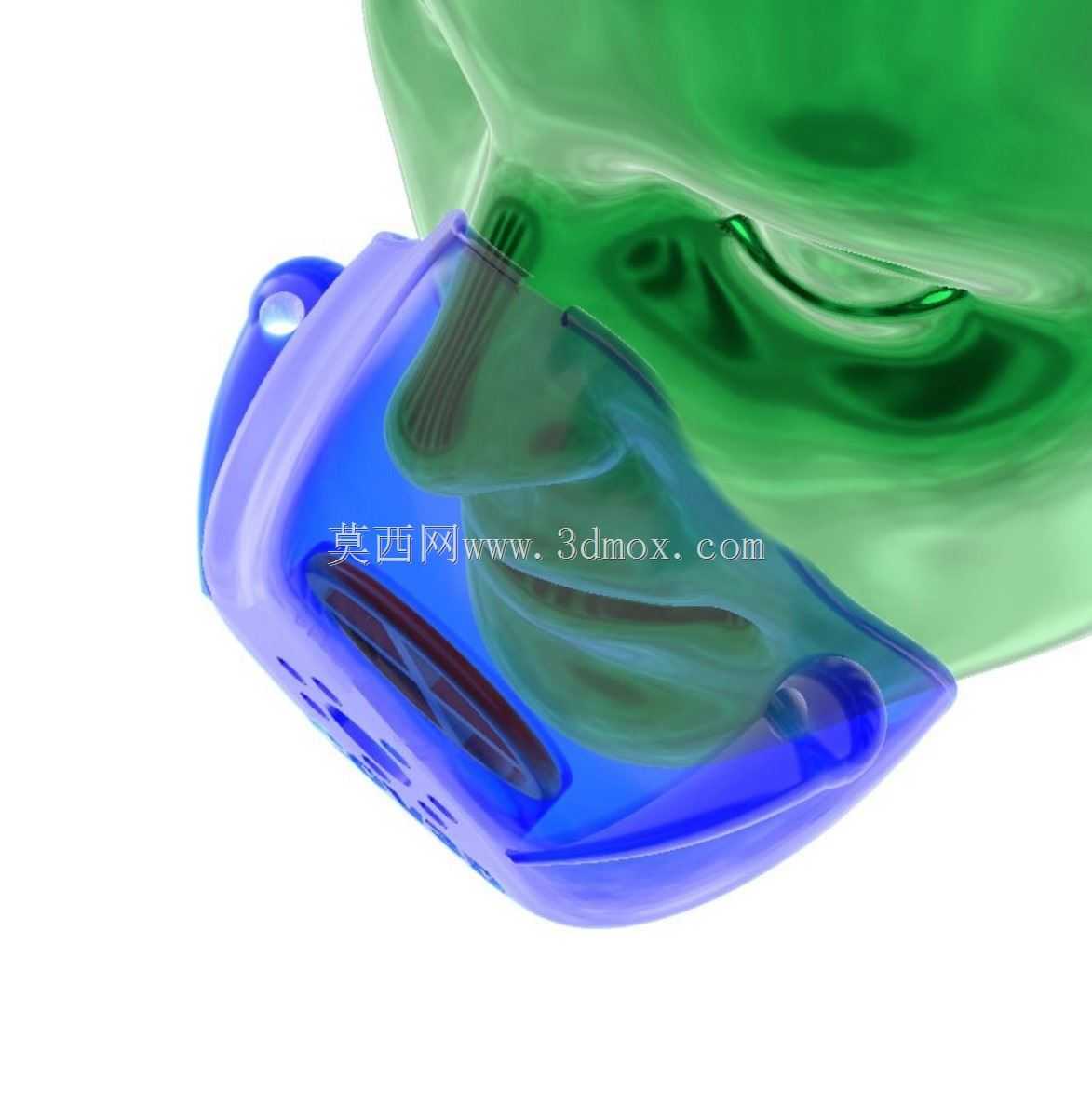

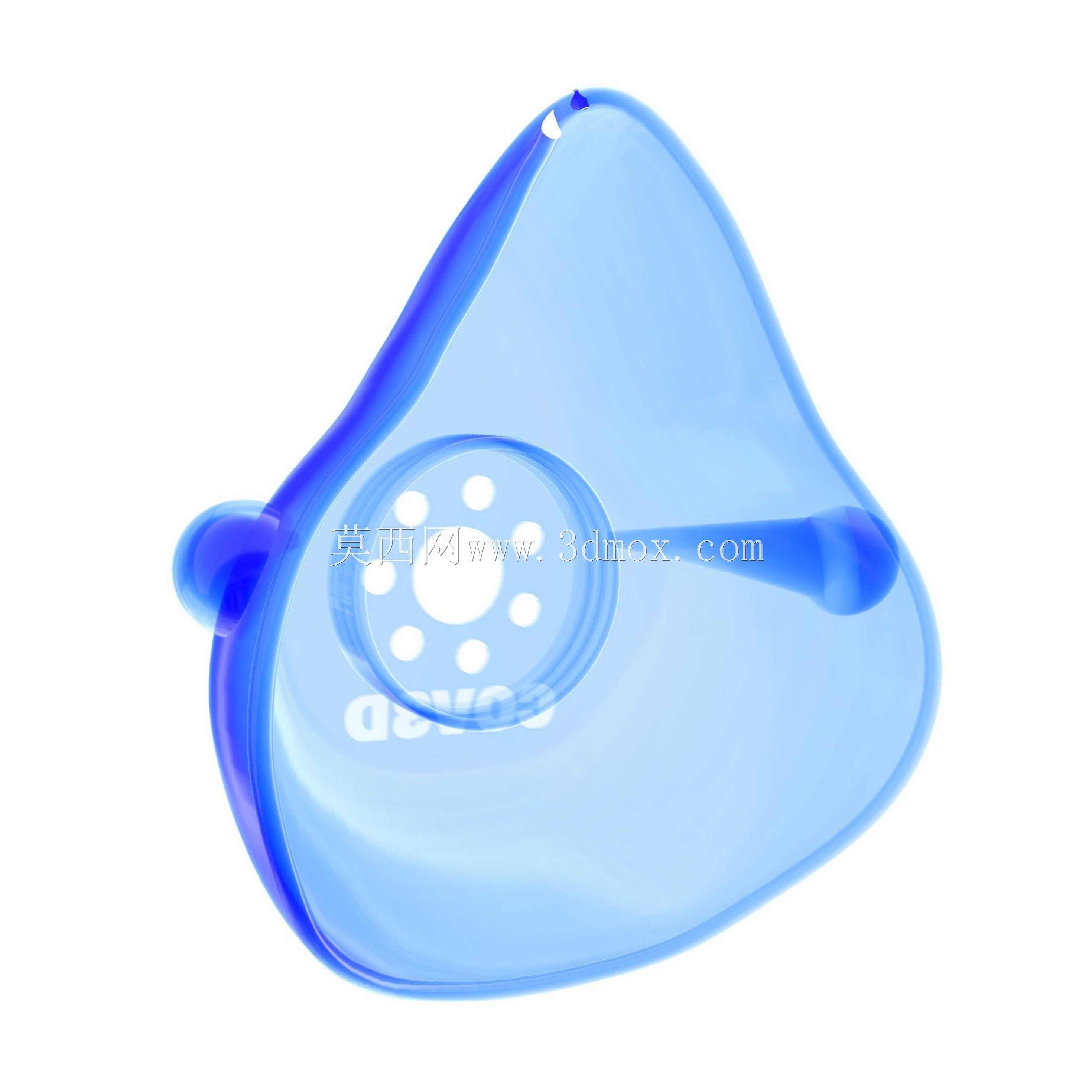

　　在功能结构设计上，面罩主体采用贴合人体面部轮廓的曲面造型，建模阶段参考了亚洲成年人面部的平均点云数据，在鼻梁、颧骨、下颌位置做了贴合度优化，佩戴时能够与面部皮肤形成较好的密封贴合，减少未经过滤的气流从边缘缝隙进入。面罩正面预留了标准化的过滤元件安装位，采用卡扣式快拆结构，更换过滤元件时仅用两根手指即可按压解锁滤盖，无需额外工具辅助，日常更换耗材的操作十分便捷。滤盖与主体的连接采用一体成型的柔性连接带结构，打印时直接与面罩主体成型为一体，无需额外装配铰接零件，减少了装配工序与零件数量，也避免了小零件丢失的问题。面罩两侧预留了绑带安装孔位，可适配不同宽度的弹性绑带，用户可根据自身头围尺寸调整绑带长度，适配不同头型的佩戴需求，长时间佩戴时也可通过调整绑带松紧度减少面部压迫感。

　　从安装边界与尺寸适配来看，面罩主体的整体轮廓尺寸控制在140mm×120mm×80mm范围内，普通200mm×200mm成型尺寸的桌面级FDM打印机即可完整打印，无需拆分模型。过滤元件安装位的尺寸兼容市面常见的方形过滤片，用户可根据自身需求更换不同过滤等级的滤材，无需对模型结构进行修改。面罩的壁厚设计均匀控制在2.5mm，既保证了佩戴时的结构强度，不会因为轻微挤压产生变形破坏密封效果，同时也尽可能控制了打印耗材的用量，单面罩主体的耗材用量控制在30g以内，大幅降低了自行打印的材料成本。

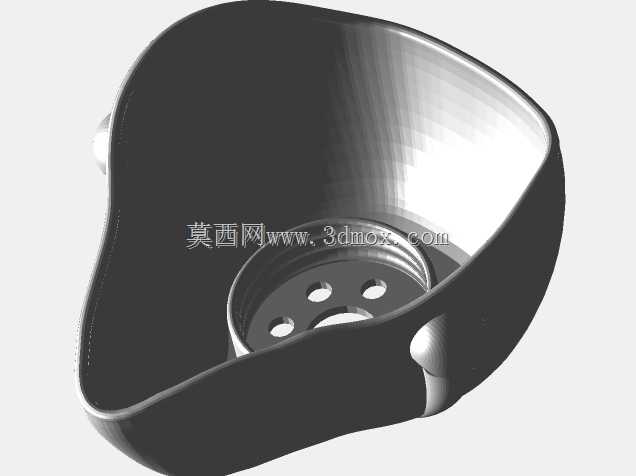

　　设计过程中充分考虑了FDM工艺的成型特性，所有转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题，同时也提升了佩戴时的触感，不会有尖锐棱角划伤皮肤。面罩的进气气流通道做了导流设计，过滤后的气流能够顺着面罩内壁均匀流向口鼻位置，避免直吹面部造成的不适感，同时呼气时的气流能够从滤材缝隙顺利排出，减少面罩内部的水汽凝结，提升长时间佩戴的舒适度。需要明确的是，这款面罩属于开源设计的个人防护辅助用具，并非专业医疗级防护装备，仅作为日常基础防护使用，无法替代专业医用防护设备，在高风险暴露场景下仍需使用符合专业医疗标准的防护装备。

　　从结构建模的角度来看，这款模型的曲面构建采用了G2连续的曲面过渡，所有装配位置的公差控制在0.3mm，适配FDM打印的成型精度，打印完成后卡扣位置无需打磨即可顺利装配，不会出现过紧无法安装或者过松容易脱落的问题。模型的所有壁厚都保持均匀，没有出现壁厚突变的位置，避免打印过程中出现缩孔、翘曲等成型缺陷，即使是没有太多3D打印经验的新手用户，使用默认的PLA材料打印参数也能顺利打印出合格的成品。
