面心立方晶体结构教学演示实体模型

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758933
  • 面心立方晶体结构教学演示实体模型
  • 面心立方晶体结构教学演示实体模型
  • 面心立方晶体结构教学演示实体模型

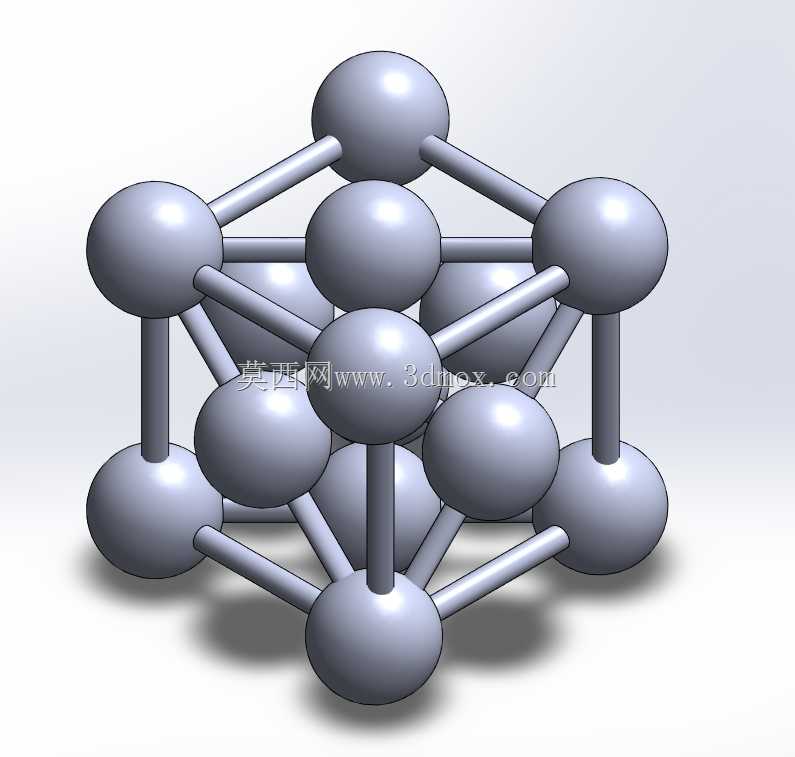

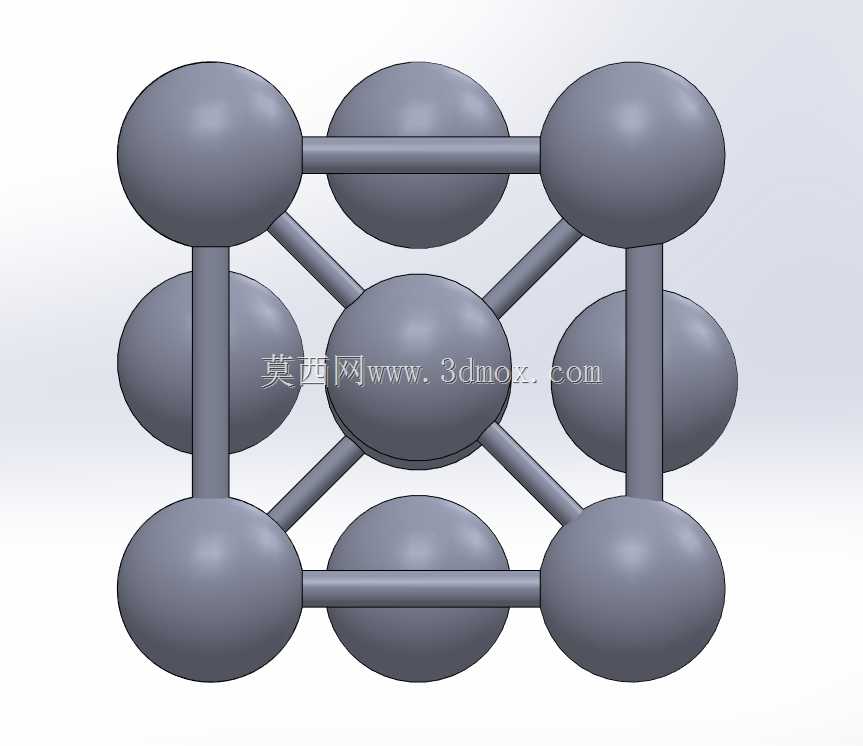

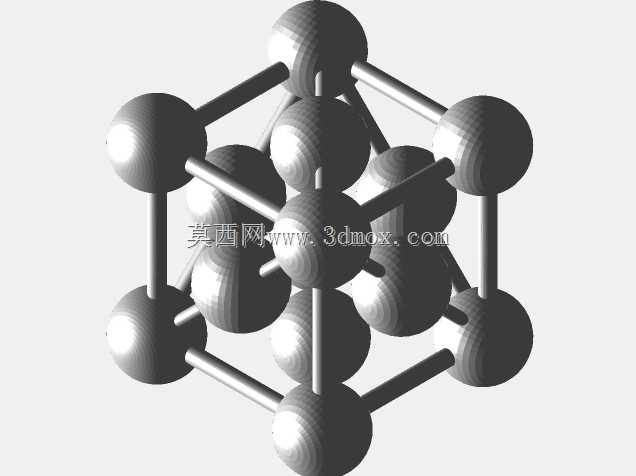

  在材料学科的课堂教学与实验室认知环节,晶体结构的具象化展示一直是帮助学习者建立空间构型认知的核心载体,面心立方作为常见的金属晶体排布形式,其原子占位、配位关系、间隙位置的理解,仅靠二维示意图很难让初学者快速建立空间逻辑,这类实体化的结构模型刚好填补了平面教学的认知缺口。模型采用球杆组合的构型逻辑,用等径球体代表晶体点阵中的原子位置,等直径的杆件代表原子间的结合键连接,完全遵循面心立方结构的点阵排布规则:立方体八个顶点各设置一个球体,六个面的面心位置各布置一个球体,所有球体尺寸一致,杆件长度严格按照点阵常数的比例关系设置,确保各个原子的间距、配位关系完全符合真实面心立方结构的几何特征。从结构设计的细节来看,

  顶点球体与相邻三个面心球体的连接角度、面心球体与周边四个顶点球体以及相邻面心球体的连接位置,都经过空间坐标的反复校核,不存在空间干涉问题,每根杆件与球体的连接位置都对应原子键合的方向,不会出现错位或者角度偏差,学习者可以通过直观观察,快速识别出面心立方结构中的最密排面、最密排方向,也能清晰分辨出八面体间隙与四面体间隙的所在位置,理解不同间隙的尺寸差异与占位特点。这类模型的使用场景覆盖多个工程相关领域,在材料科学基础课程的课堂上,教师可以借助模型讲解晶面指数、晶向指数的标定规则,演示不同晶面的原子排布密度差异;在金属材料加工的实训环节,可以结合模型讲解塑性变形过程中的滑移面开动逻辑,帮助理解金属塑性变形的微观机理;

  在3D打印的结构设计练习中,这类规则空间点阵结构也可以作为点阵构型设计的基础参考,衍生设计不同参数的点阵夹芯结构,用于轻量化零部件的结构设计。从安装与摆放的边界尺寸来看,模型整体为正立方体构型,整体尺寸控制在单手握持可操作的范围内,不需要额外的安装固定支架,可直接放置于实验台、展示柜平面上,底部接触平面平稳,不会出现倾倒问题,各个球体与杆件的连接强度足够支撑日常拿取、转动观察的操作需求,不会因为频繁触碰出现杆件脱落或者球体松动的问题。在结构设计的过程中,需要重点规避几个常见的建模问题:一是球体与杆件的布尔运算要完全贴合,不能出现杆件穿入球体过深或者连接位置存在缝隙的问题,否则会破坏结构的整体视觉一致性;二是所有杆件的直径要保持统一,

  不能出现不同方向杆件粗细不一的情况,避免误导学习者对键合强度的错误认知;三是整体结构的比例要严格遵循面心立方的点阵常数关系,面心位置的球体必须精确处于立方体面的几何中心,不能出现位置偏移,否则会导致整个结构的对称关系被破坏,无法准确演示面心立方的四次对称轴、三次对称轴的位置特征。对于结构设计从业者而言,这类规则空间点阵的建模练习,也能帮助提升空间坐标定位、空间装配关系校核的能力,建模过程中需要反复核对每个球体的三维坐标,确认每根杆件的连接端点坐标,确保整个结构的几何精度符合晶体学的参数要求,这种对空间位置精度的严格要求,和机械结构设计中对安装孔位、配合面位置的精度控制逻辑是相通的,能够反向提升机械结构设计的空间构型能力。
