NextionNX8048K070屏幕安装固定边框结构

　　在嵌入式人机交互界面的组装落地场景中，屏幕的安装固定结构往往是决定设备整机装配效率、长期使用稳定性的关键细节，尤其是面向小批量定制设备、原型验证阶段的项目，适配特定型号屏幕的安装边框能够大幅减少现场装配的调整工作量，避免屏幕固定不牢、对位偏移带来的显示触控异常问题。这款适配Nextion NX8048K070屏幕的边框结构，核心用途是为该型号7英寸串口屏提供可靠的嵌入式安装载体，既可以直接用于3D打印制作快速验证样件，也可以作为开模生产的结构参考，适配工业控制终端、小型人机交互操作台、DIY智能设备面板等多种场景的装配需求。从结构设计逻辑来看，这款边框完全围绕目标屏幕的实际装配公差做匹配设计，

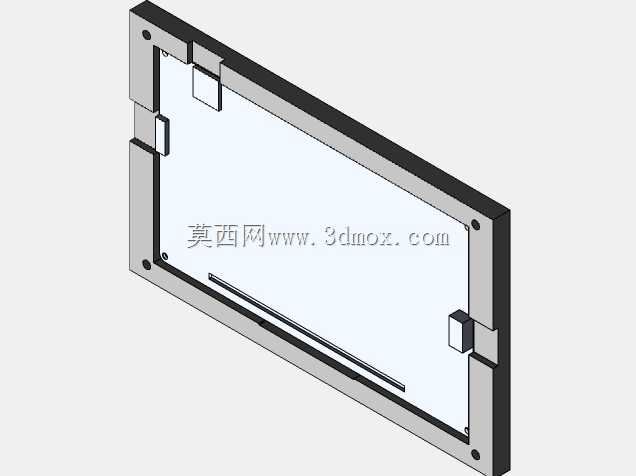

　　内侧预留的屏幕嵌入槽深度刚好覆盖屏幕侧边的非显示区域，既不会遮挡屏幕有效显示范围，也能限制屏幕在垂直于显示面方向的窜动，边框四周分布的定位凸台与卡扣结构，对应屏幕本体上的安装缺口位置，装配时无需额外打胶或者大量螺丝固定，只需将屏幕顺着导向槽推入即可完成初步定位，配合边框上预留的螺丝过孔，能够实现屏幕与安装面板的双重固定，即使在有轻微振动的设备使用场景下，也能避免屏幕松动移位。考虑到3D打印工艺的成型特性，这款边框的壁厚设计保持了均匀的2mm厚度，没有出现壁厚突变的结构，避免打印过程中出现翘曲、填充不均的问题，边框外侧的安装边宽度预留了足够的螺丝布置空间，安装孔位的中心距严格匹配屏幕的安装孔位参数，

　　同时在屏幕排线引出的位置做了避让缺口，不会挤压或者弯折屏幕的连接排线，减少排线损坏导致的屏幕故障。在安装边界的设计上，这款边框的外轮廓尺寸刚好适配常规的嵌入式面板开孔尺寸，边框的安装边能够完全覆盖开孔边缘的加工毛刺与公差间隙，装配后外观整洁无突兀凸起，屏幕显示面与边框表面保持齐平，既不会出现屏幕凹陷积灰的问题，也不会因为屏幕突出边框导致运输、使用过程中被刮花。不同于通用型屏幕固定支架，这款边框针对Nextion NX8048K070屏幕的侧边接口位置、触控板排线走向做了专门的结构避让，边框内侧的加强筋布置在非接口区域，既提升了边框整体的结构强度，避免打印件长期使用出现变形，也不会干涉屏幕的接口插拔，后期维护拆卸屏幕时，

　　只需拧下固定螺丝即可顺着导向槽将屏幕推出，无需暴力拆解损坏周边结构。在实际项目应用中，这类定制化的屏幕安装边框能够解决通用固定件适配性差的问题，尤其是在小批量设备试制阶段，通过3D打印快速制作该边框，能够快速完成屏幕部分的装配验证，提前发现结构干涉、安装对位不准的问题，减少后期整机装配的返工量，边框上预留的定位标记也能帮助装配人员快速识别安装方向，避免装反导致的接口错位问题。从结构细节来看，边框的卡扣位置做了微小的导入斜角设计，屏幕推入时的阻力更小，不会因为过盈量过大导致屏幕侧边被挤压损坏，卡扣的卡合深度经过反复验证，既能保证屏幕固定的可靠性，也不会因为卡接过紧导致拆卸时损坏屏幕或者边框本身，边框四角做了圆角过渡处理，既避免3D打印过程中出现应力集中导致的边角开裂，也能减少装配过程中尖锐边角划伤操作人员的风险。
