Nema11步进电机L型安装固定支架

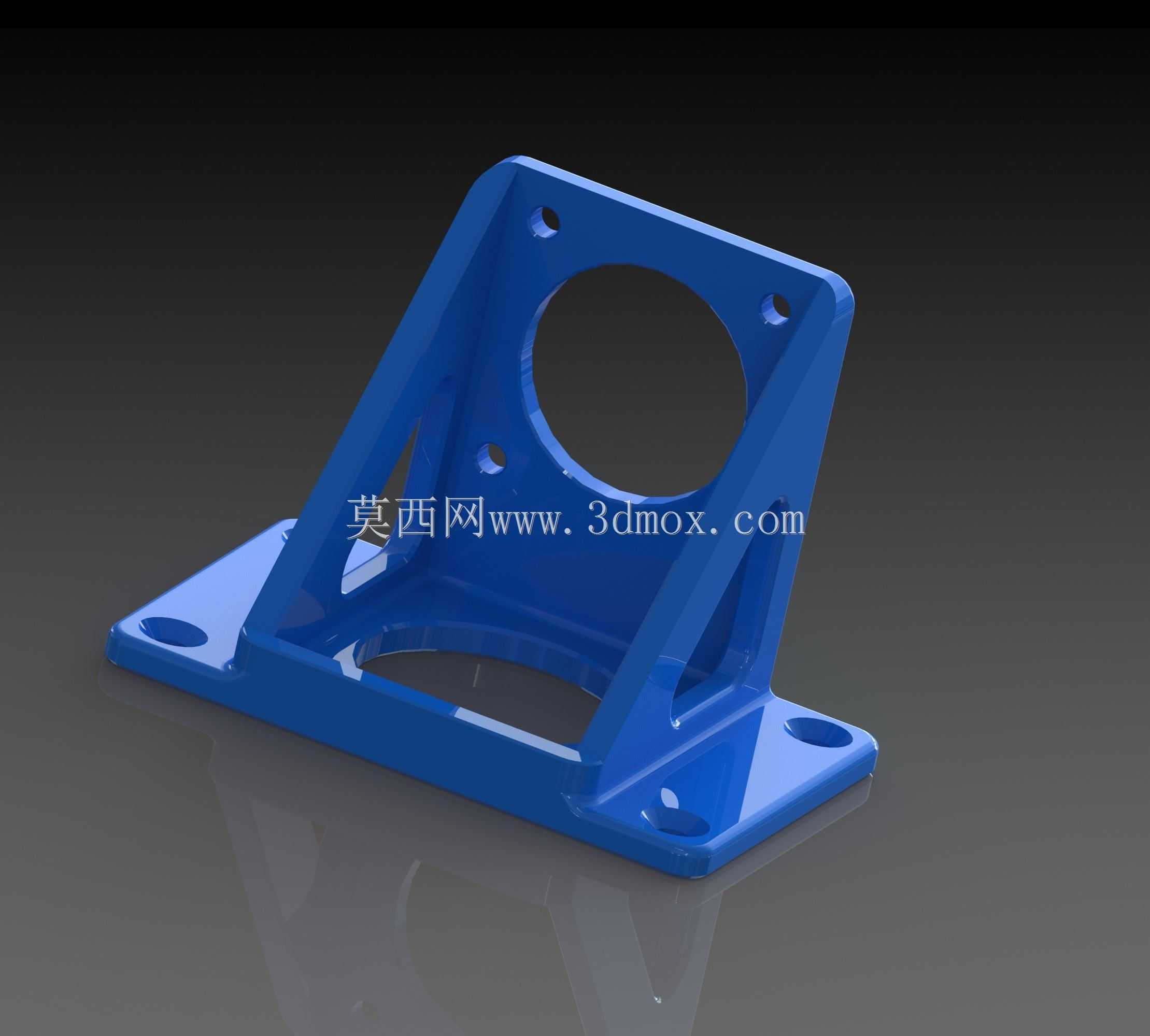

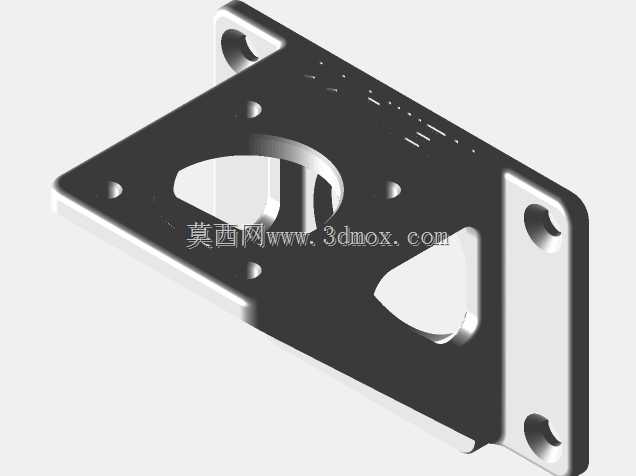

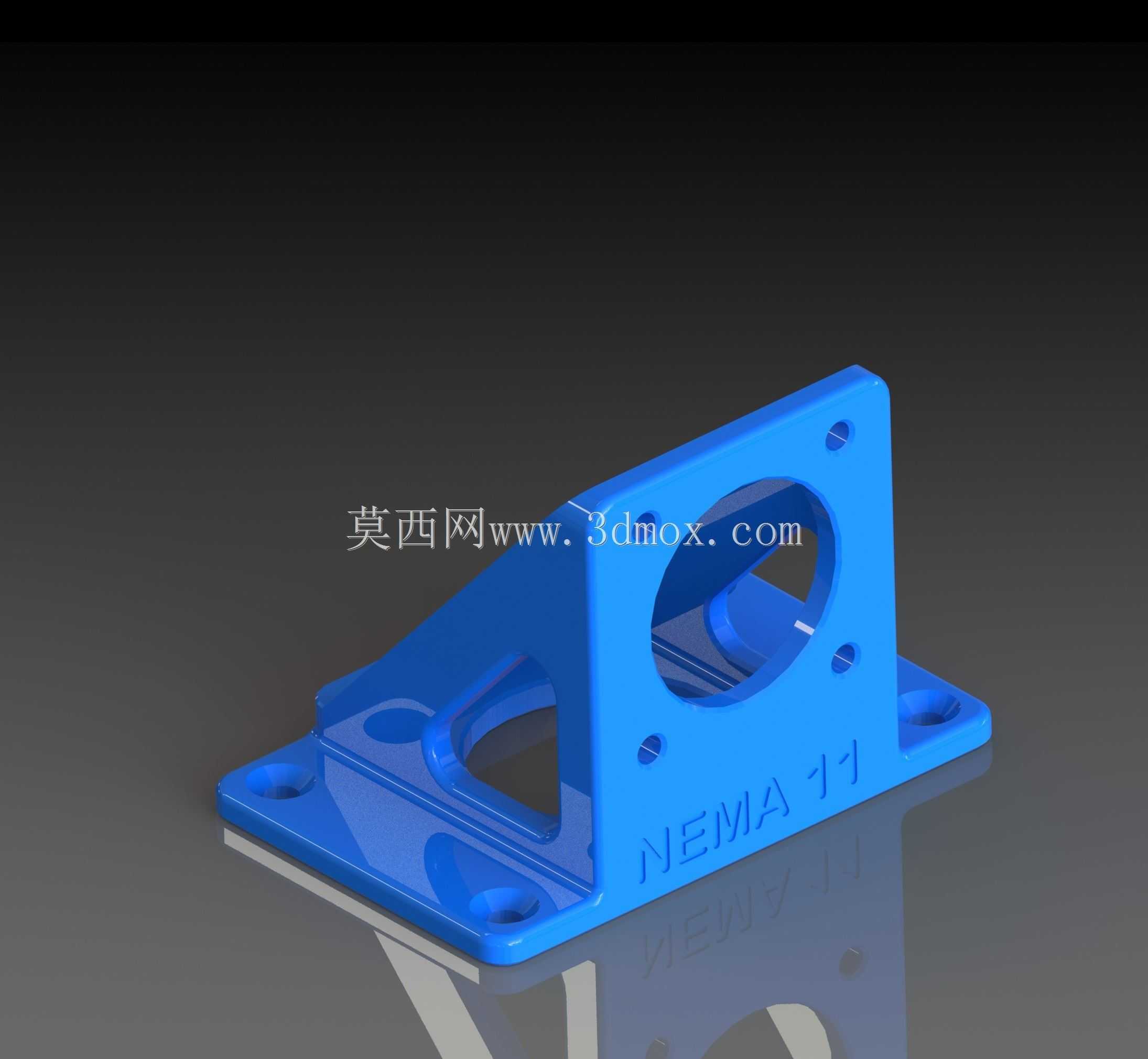

　　在小型自动化设备、桌面级精密运动机构、3D打印挤出模组、小型数控雕刻机进给单元这类对安装空间有严格限制的场景中，步进电机的固定方式直接决定了传动系统的同轴度与长期运行稳定性，这款适配Nema11规格步进电机的安装支架，正是针对小尺寸电机侧装、垂直安装的需求设计的一体式固定结构。不同于常规的平板式电机安装座，这款支架采用L型一体化成型结构，竖直安装面预留了与Nema11标准步进电机完全匹配的安装孔位，中心大尺寸镂空区域可避让电机输出轴端的联轴器、同步轮等传动部件，避免安装时出现结构干涉，同时能减轻支架自身重量，降低安装面的负载压力。水平安装底板设置了多组沉头安装孔，可直接通过螺栓固定在设备型材框架、安装基板或者运动滑台上，

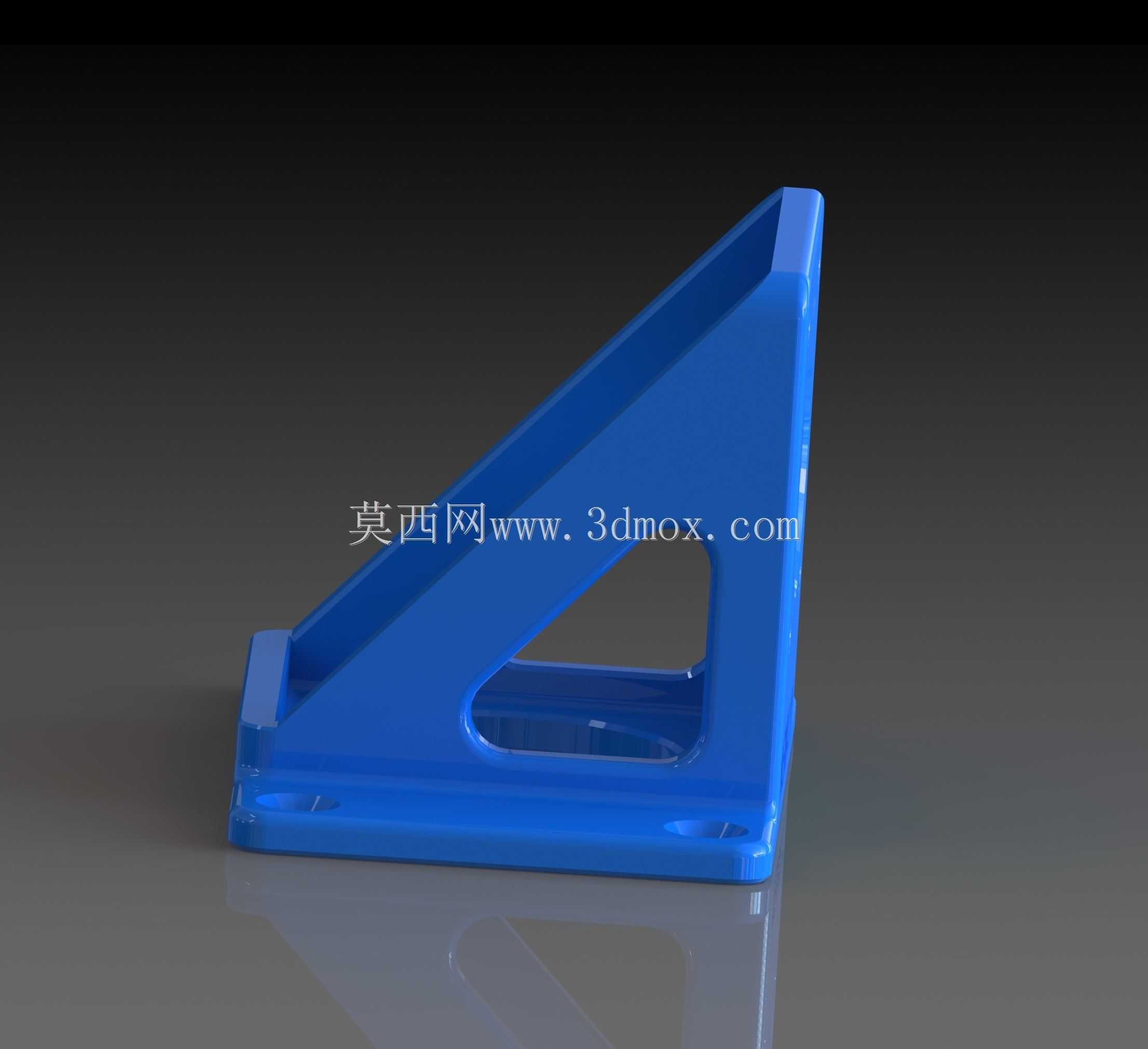

　　沉头孔的设计能保证螺栓安装后表面平整，不会突出底板平面影响安装贴合度，也避免螺栓头与周边运动部件发生剐蹭。从结构强度设计来看，支架在竖直面与水平面的转角位置设置了三角形加强筋结构，这个细节能大幅提升支架的抗扭转性能，当步进电机高速启停、输出轴带负载传动时，加强筋可以抵消电机运行产生的径向振动力，避免支架长期受力出现形变，保证电机输出轴与传动部件的同轴度始终维持在合理公差范围内，减少因安装偏移导致的同步带跳齿、联轴器磨损过快等常见问题。实际选型使用时，需要先确认安装边界尺寸：竖直安装面的孔位间距完全符合Nema11步进电机的法兰安装标准，无需额外打孔适配，水平底板的安装孔间距适配常用的20系列铝型材槽距，

　　也可根据实际安装需求在非金属基板上对应打孔固定。安装过程中，需先将电机通过螺栓固定在支架竖直面，预紧螺栓后调整电机输出轴与传动部件的同轴度，确认无偏斜后再锁紧电机固定螺栓，之后再将支架整体通过水平底板的沉头孔固定在设备基座上，这种安装顺序能避免二次装配带来的位置偏差。不同于分体式拼接的电机固定座，这款一体式支架没有拼接缝隙，装配累积误差更小，在小型桌面设备紧凑的安装空间内，不需要额外设计转接件就能完成电机的垂直方向固定，能有效节省设备内部的安装空间，尤其适合Z轴进给、小型物料推送机构这类需要电机垂直布置的应用场景。支架表面的安装孔边缘都做了倒角处理，既可以去除加工毛刺避免划伤安装人员，也能在穿设螺栓时起到导向作用，提升装配效率。

　　中心镂空区域除了避让传动部件之外，还能为电机端盖提供一定的散热空间，避免电机长时间运行时热量在支架与电机的贴合面处积聚，影响电机的运行寿命。在一些小型非标自动化设备的设计中，经常会遇到小规格步进电机安装空间不足、常规安装座无法适配垂直安装角度的问题，这款支架的结构设计刚好填补了这个应用空白，不需要设计人员额外绘制定制安装座的加工图纸，直接选用标准件就能完成结构装配，能大幅缩短非标设备的设计与加工周期。从受力角度分析，支架的底板宽度与竖直面高度比例经过优化，在保证安装强度的前提下尽可能缩小了整体外形尺寸，不会过多占用设备内部的走线空间，安装完成后电机尾部的接线端也不会被支架遮挡，方便后期进行接线维护与调试。对于三维建模从业者而言，这款模型的结构细节完整还原了实际加工件的特征，包括沉头孔的深度、加强筋的拔模角度、安装面的平面度公差预留都有体现，可以直接用于设备装配的干涉检查，也能作为同类小型安装支架设计的参考模板，帮助设计人员快速掌握小尺寸电机固定座的设计要点，避免出现安装孔位不匹配、结构强度不足等常见设计问题。在实际应用中，这款支架除了适配标准Nema11步进电机之外，也可用于同安装法兰尺寸的小型减速电机、空心杯电机的固定，只要安装孔位匹配，都能通过这个支架完成可靠的侧装固定，适配场景覆盖桌面级智能制造设备、小型实验教学仪器、精密检测装置等多个领域的小型运动单元设计。
