taig微型铣床加装激光雕刻功能支架

　　在小型机加工场景中，不少从业者会在现有微型铣床基础上拓展加工能力，这款适配taig微型铣床的激光雕刻支架，正是为满足铣削加工外的激光打标、浅雕需求设计的加装结构。日常使用taig微型铣床做小型金属、非金属零件铣削加工时，常遇到需要在工件表面做标识、雕刻浅槽纹理的需求，单独购置小型激光雕刻机不仅占用桌面操作空间，还需要重复进行工件装夹找正，容易产生二次装夹误差，这款支架直接依托铣床原有主轴安装位周边的结构空间设计，无需对铣床主体结构做打孔、焊接等破坏性改装，就能实现激光雕刻模块的快速装夹与定位。

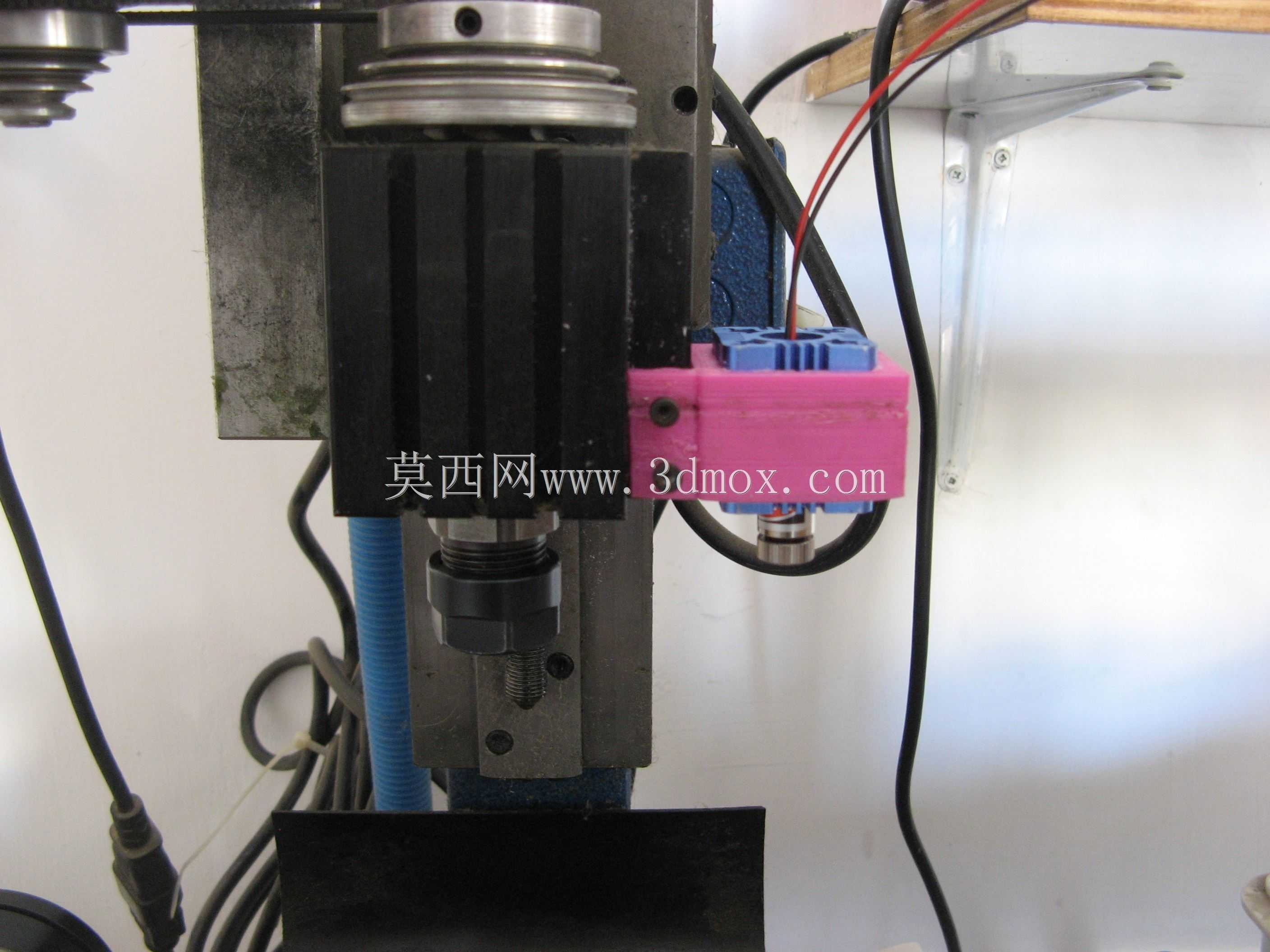

　　从实际安装边界来看，支架的安装基准完全匹配taig微型铣床主轴滑座的现有安装孔位，整体安装后突出主轴前端的距离控制在合理范围，不会干涉原有铣刀的装拆与正常铣削行程，当需要使用激光雕刻功能时，只需将激光模块固定在支架的安装槽内，调整好激光焦点与工件表面的距离即可，不需要使用激光功能时，也可以快速将激光模块拆下，支架本身不会占用过多的主轴周边空间，不影响铣床原有铣削功能的正常使用。

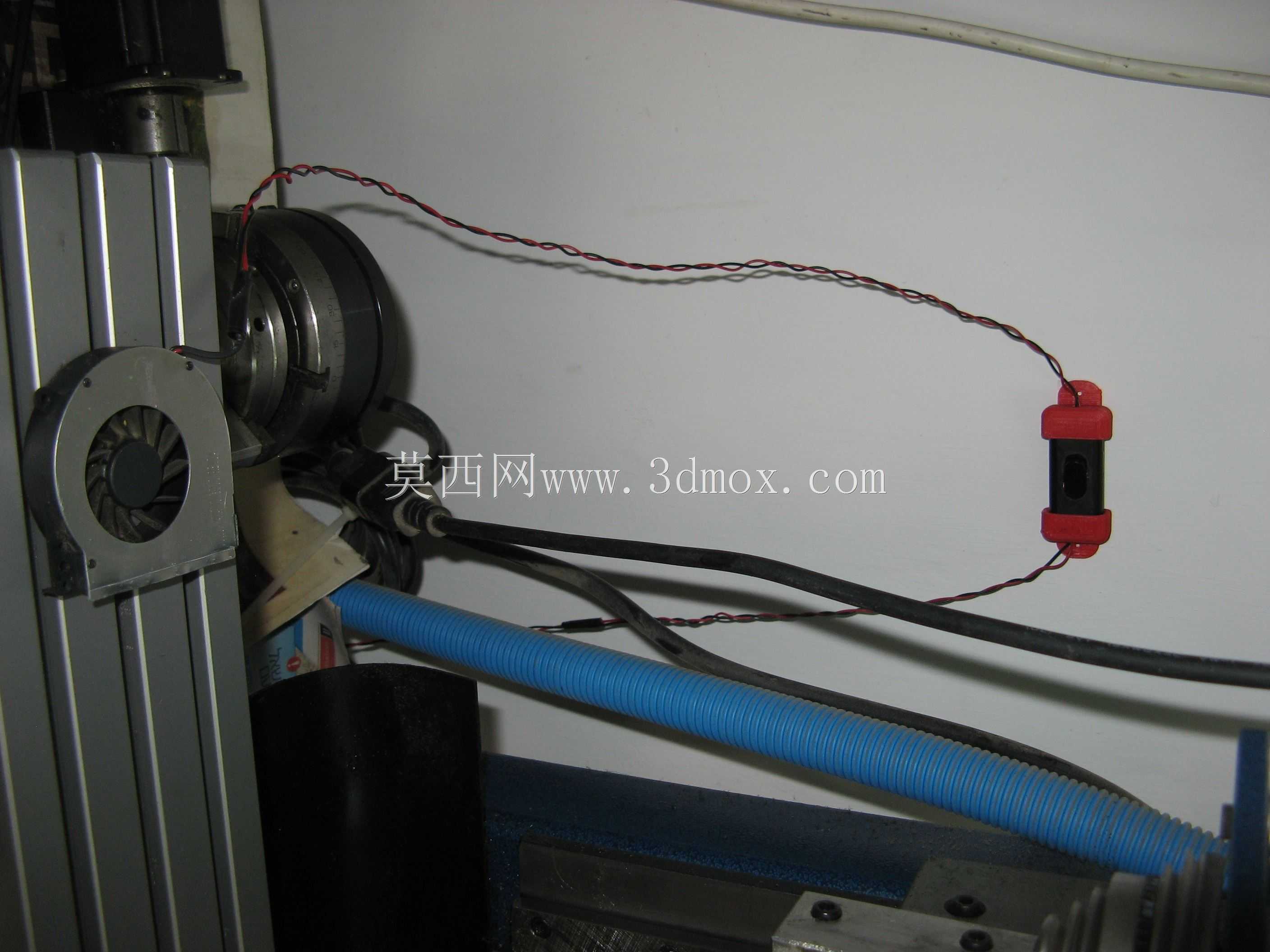

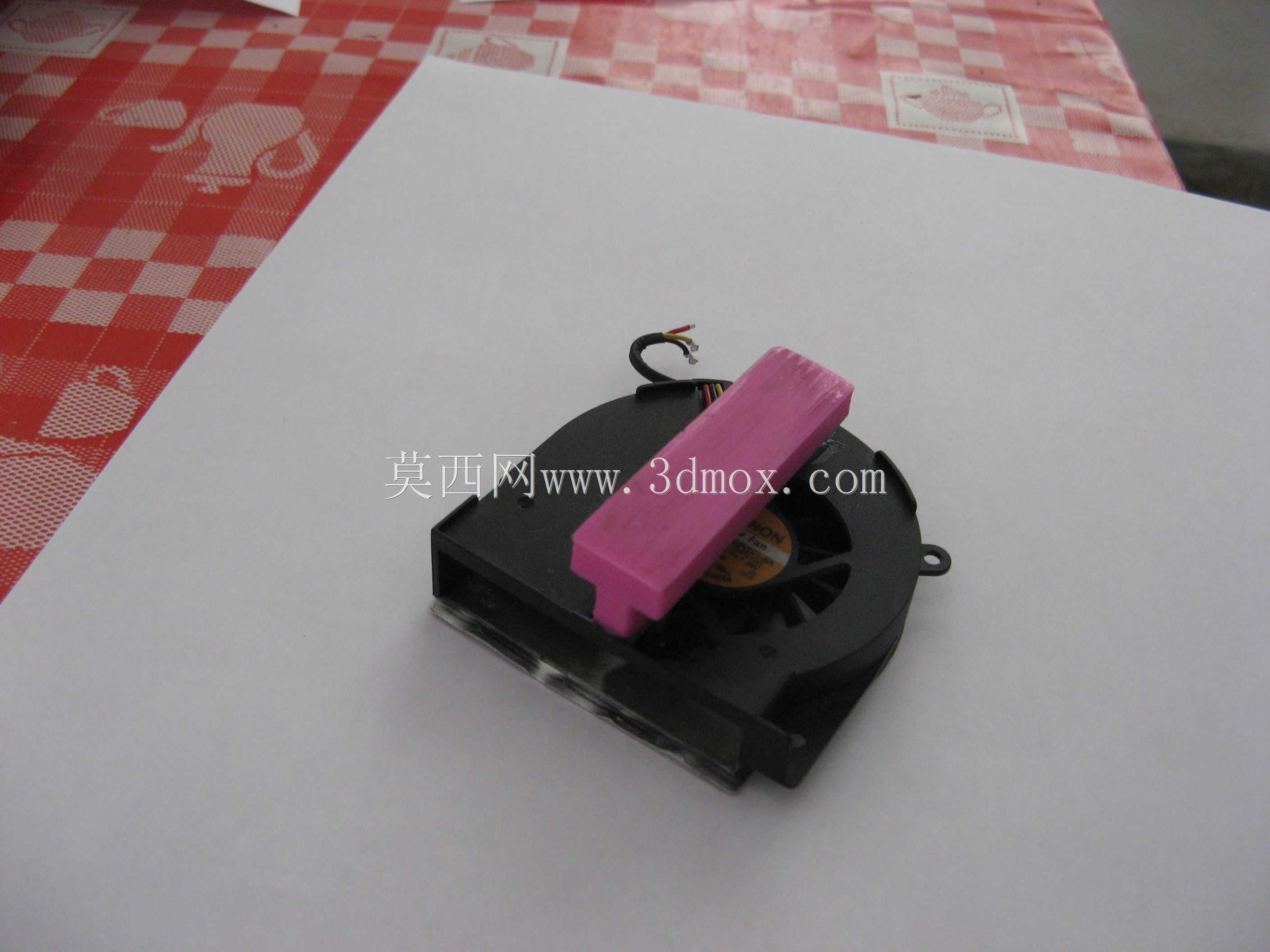

　　设计过程中充分考虑了小型加工场景的走线需求，支架预留了规整的走线槽位，激光模块的供电线、信号线可以顺着支架侧边的槽位排布，避免加工过程中走线杂乱与铣床运动部件产生干涉，同时支架上集成了小型散热风扇的安装位，能够为长时间工作的激光二极管提供持续散热，避免激光模块因过热出现功率衰减、寿命缩短的问题。支架的安装平面做了精准的平行度设计，保证激光模块安装后，出光方向与铣床工作台面保持垂直，在进行平面雕刻作业时，整个雕刻幅面内的焦点高度保持一致，不会出现局部雕刻深度不均、线条粗细不一致的问题。

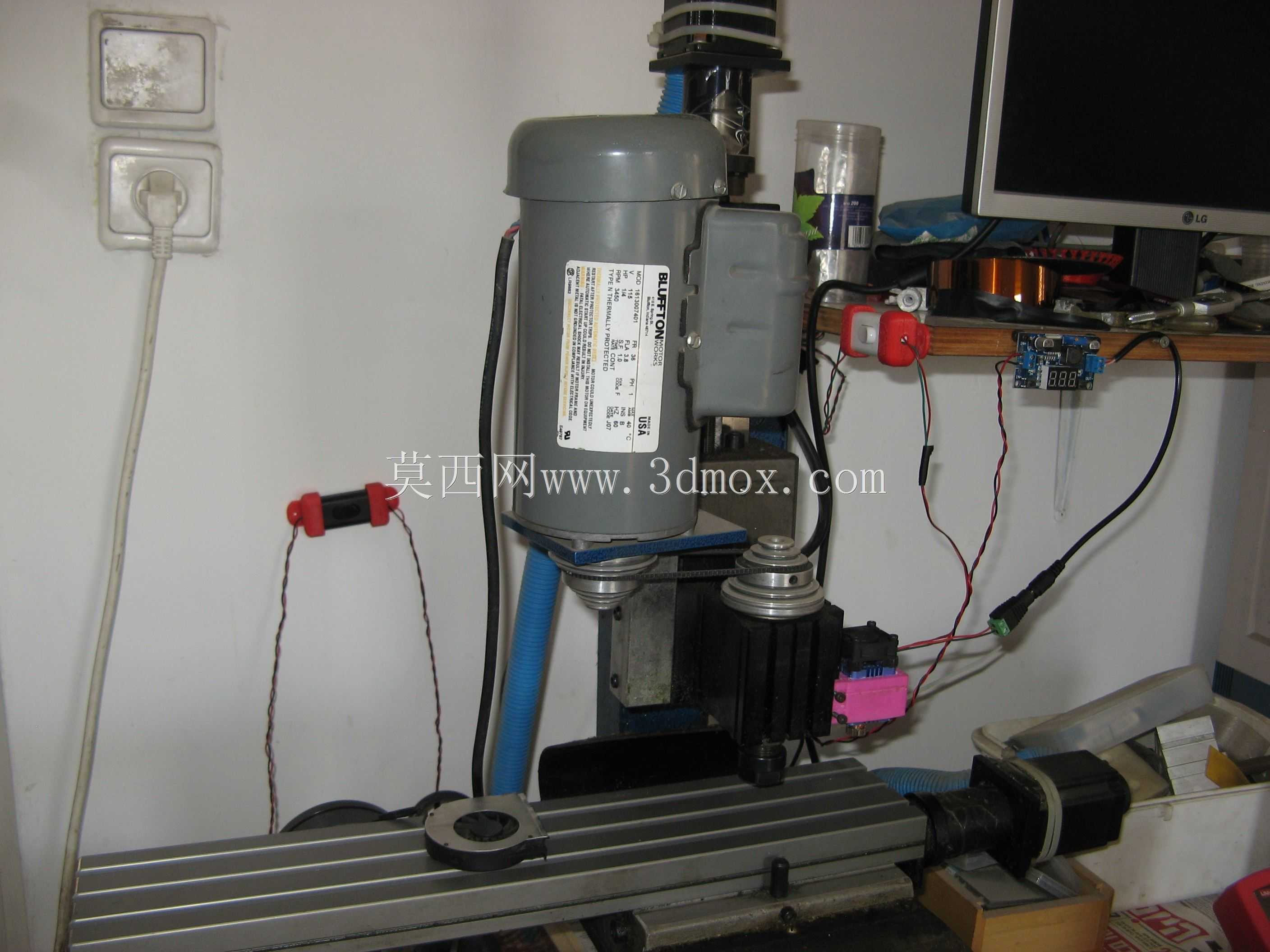

　　针对小型加工场景常用的激光模块规格，支架的安装位做了通用化设计，能够适配常见尺寸的激光二极管模组，同时预留了降压模块、电压显示表的安装位置，不需要额外在铣床外部搭建控制模块的安装结构，所有配套的电控元件都可以集成固定在支架上，整套加装结构紧凑整洁。在实际使用场景中，加装该支架后的taig微型铣床，可以完成小型五金零件的表面标识打标、塑胶件的图案浅雕、木质小型工件的纹理雕刻等作业，不需要在多台设备之间转移工件，对于桌面级小型加工工坊、个人模型制作爱好者来说，能够有效提升多工序加工的效率，减少重复装夹找正的时间消耗。

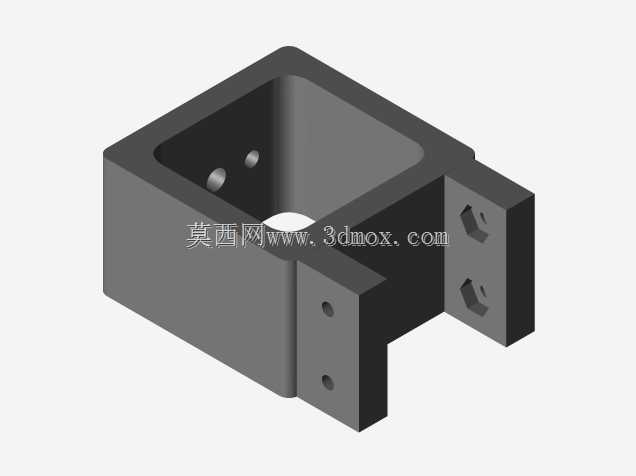

　　支架的结构设计充分考虑了3D打印制作的可行性，普通桌面级FDM3D打印机就可以完成支架主体的制作，不需要额外的复杂机加工工序，个人使用者可以根据自己手中的激光模块实际尺寸，对支架的安装槽位做微调适配，整体结构没有复杂的倒扣、薄壁结构，打印完成后只需要简单去除支撑就可以进行装配。安装时只需要使用对应规格的螺丝将支架固定在铣床主轴滑座的原有孔位上，不需要额外制作转接零件，装配过程简单，普通使用者参照装配示意就可以在短时间内完成整套结构的安装调试。在进行雕刻作业时，依托铣床原有的XYZ三轴运动系统，就可以实现精确的雕刻路径走刀，不需要额外为激光模块搭建独立的运动机构，充分复用了现有设备的运动精度，保证雕刻作业的位置精度与重复定位精度。
