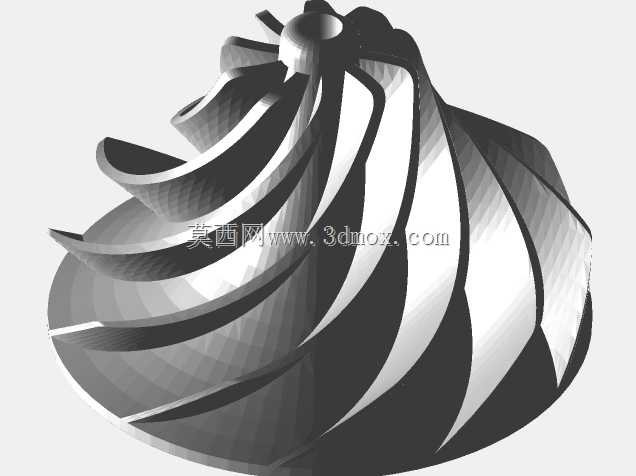

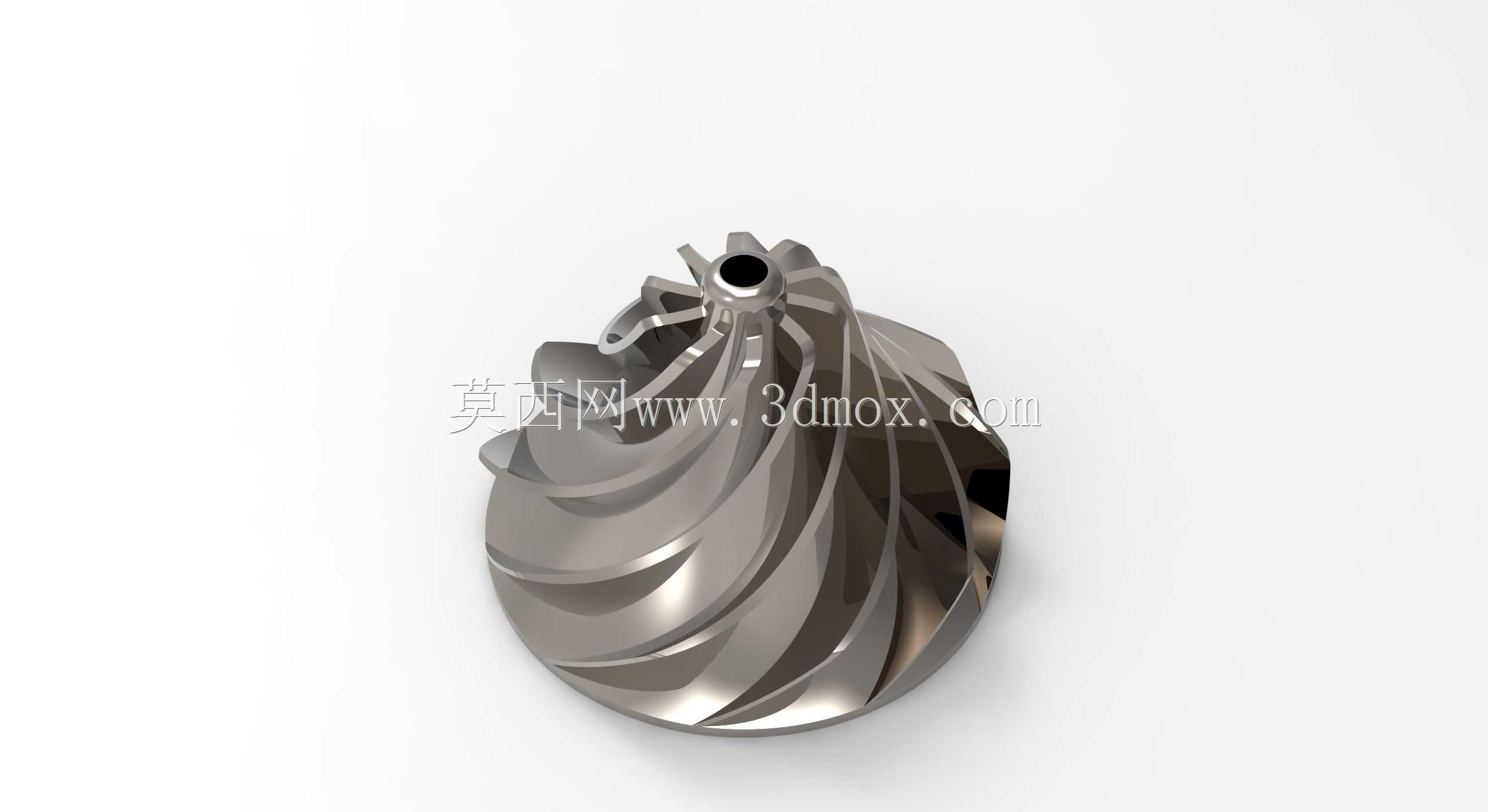

涡轮增压器用离心式压气机叶轮结构

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758969
  • 涡轮增压器用离心式压气机叶轮结构
  • 涡轮增压器用离心式压气机叶轮结构

  这款叶轮属于径流离心式做功部件,核心应用场景覆盖车用内燃机涡轮增压系统、小型燃气轮机辅机、工业通风增压单元以及微型涡喷动力装置,是流体能量转换环节的核心执行零件。在实际设备运行中,它的核心作用是通过高速旋转对进入流道的工质做功,提升工质的压力与动能,为后续燃烧或者工艺送风环节提供符合参数要求的高压介质,直接决定整套增压系统的压比、效率以及稳定工作区间。

  从功能特性来看,该叶轮采用三元流扭曲叶片设计,叶片沿径向从轮毂中心向外缘延伸过程中,型线按照空间流线轨迹连续扭转,能够有效降低工质在流道内的流动分离损失,相比直叶片结构可提升8%-12%的做功效率,同时拓宽喘振边界,让设备在低流量工况下也能保持稳定运行,不会出现剧烈的气流脉动与振动问题。叶轮轮盖侧采用无叶扩压段衔接结构,叶片出口边做了斜切修型处理,能够减少出口尾迹损失,让流出叶轮的工质速度分布更均匀,降低后续扩压器的入口气流畸变率。轮毂部分采用等强度设计思路,从中心安装孔位置向外缘逐渐平滑减薄,既保证高速旋转下的结构强度储备,又尽可能降低叶轮自身的转动惯量,减少设备启停过程中的响应滞后,这一点对于车用涡轮增压场景尤为重要,能够有效改善发动机的瞬态响应特性,降低涡轮迟滞带来的动力输出延迟问题。

  设计过程中,首先需要匹配对应工况的流量、压比参数确定叶轮的进出口直径比,这款叶轮的入口轮毂比控制在0.3左右,能够兼顾大流量进气需求与轮毂结构强度,入口叶片前缘做了小圆角钝化处理,避免来流冲角变化时出现前缘流动分离。叶片数量采用长短叶片间隔布置的方案,长叶片负责主要的做功导流,短叶片设置在相邻长叶片流道的中间位置,能够有效抑制长叶片间的二次流发展,降低流道内的涡流损失,同时避免叶片数量过多带来的入口阻塞效应,提升叶轮的通流能力。安装边界方面,叶轮中心设置有定位安装孔,孔内预留键槽配合结构,能够与涡轮轴实现周向定位传递扭矩,安装孔端面设计有轴向定位台阶,装配时可通过轴肩与锁紧螺母实现轴向固定,保证高速旋转下的同轴度要求,安装时需要保证叶轮出口与扩压器入口的轴向间隙控制在0.2-0.5mm区间,间隙过大会增加泄漏损失降低效率,间隙过小则容易出现运行过程中的动静碰磨故障。

  从外形尺寸来看,该叶轮属于中小口径增压部件,整体径向尺寸适配排量1.0L-2.0L的内燃机增压需求,轴向高度与径向直径的比值控制在0.45左右,整体结构紧凑,能够适配现有涡轮增压器的壳体安装空间,不需要对原有壳体结构做大幅修改即可完成替换。叶片表面的型线曲率变化连续光滑,没有突变的折角结构,既能够减少流动阻力,也便于后续采用五轴铣削或者精密铸造工艺进行加工,降低生产制造的难度与成本。叶轮的后盘部分做了减重凹腔设计,在保证结构刚度满足15万转/分钟以上高速旋转强度要求的前提下,尽可能去除多余材料,进一步降低自身重量,减少轴承支撑系统的负载,延长轴承的使用寿命。在实际选型匹配过程中,需要注意该叶轮的工作转速区间与配套涡轮的输出特性匹配,同时要核算叶轮的临界转速,确保工作转速避开共振区间,避免运行过程中出现共振导致叶片断裂故障。流道设计时还考虑了不同海拔工况下的工质密度变化,叶片型线的攻角适应范围覆盖±8度的来流角度变化,能够在复杂工况下保持稳定的做功能力,不会因为工况波动出现效率骤降的问题。
