树莓派4用7英寸屏幕防护边框结构

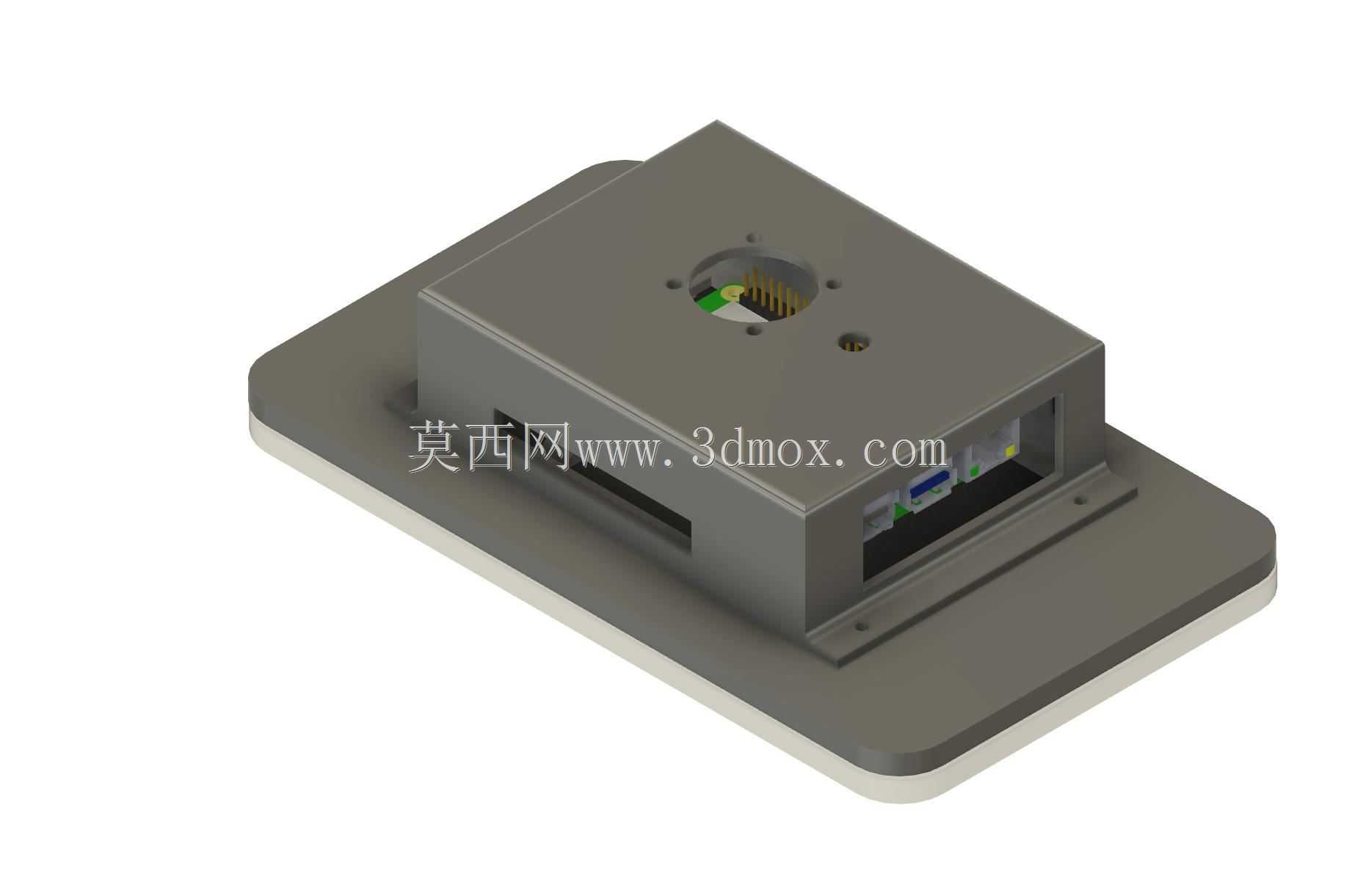

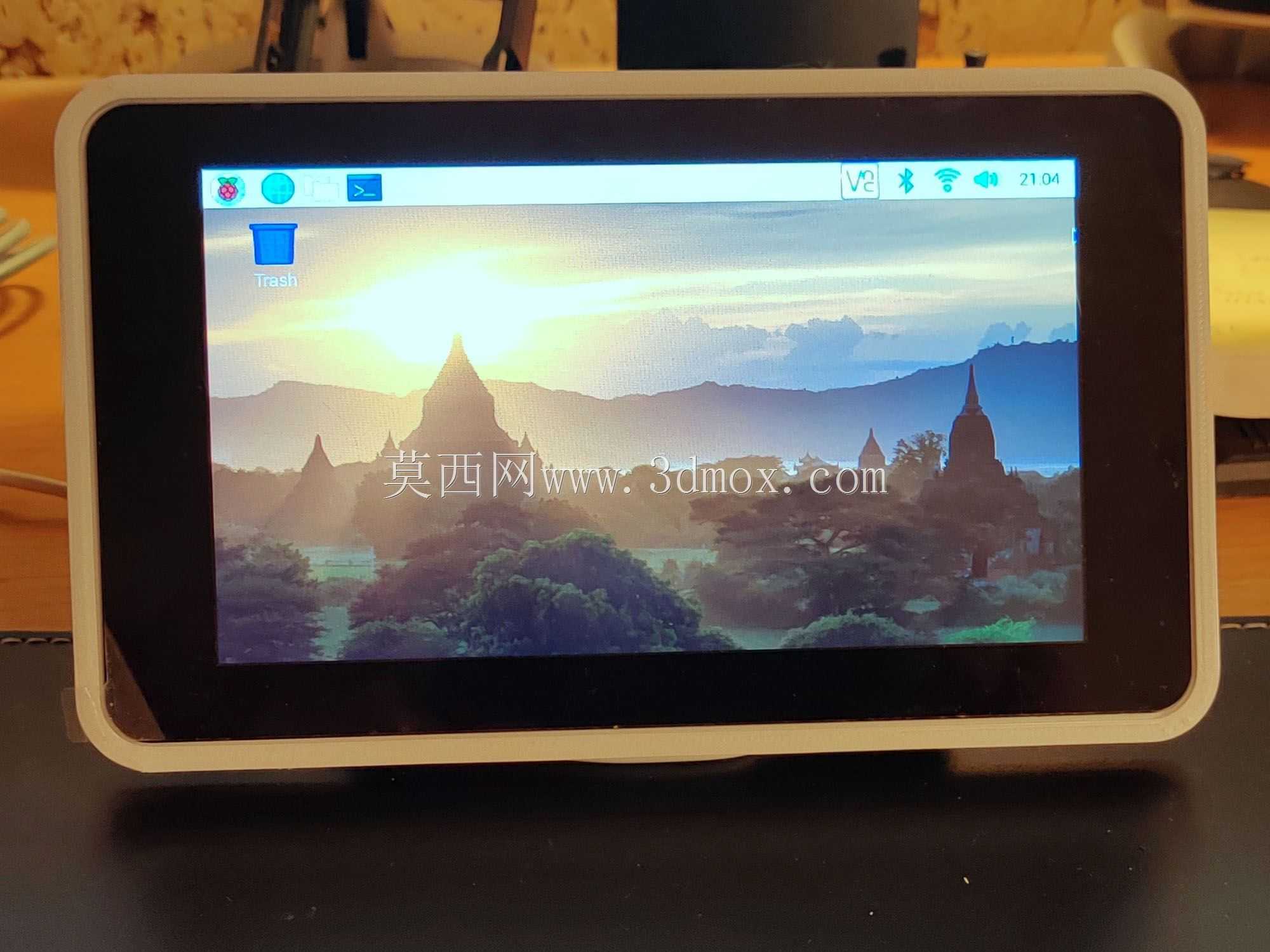

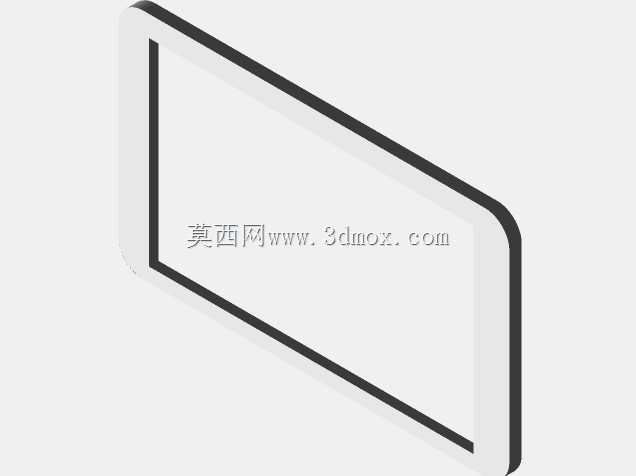

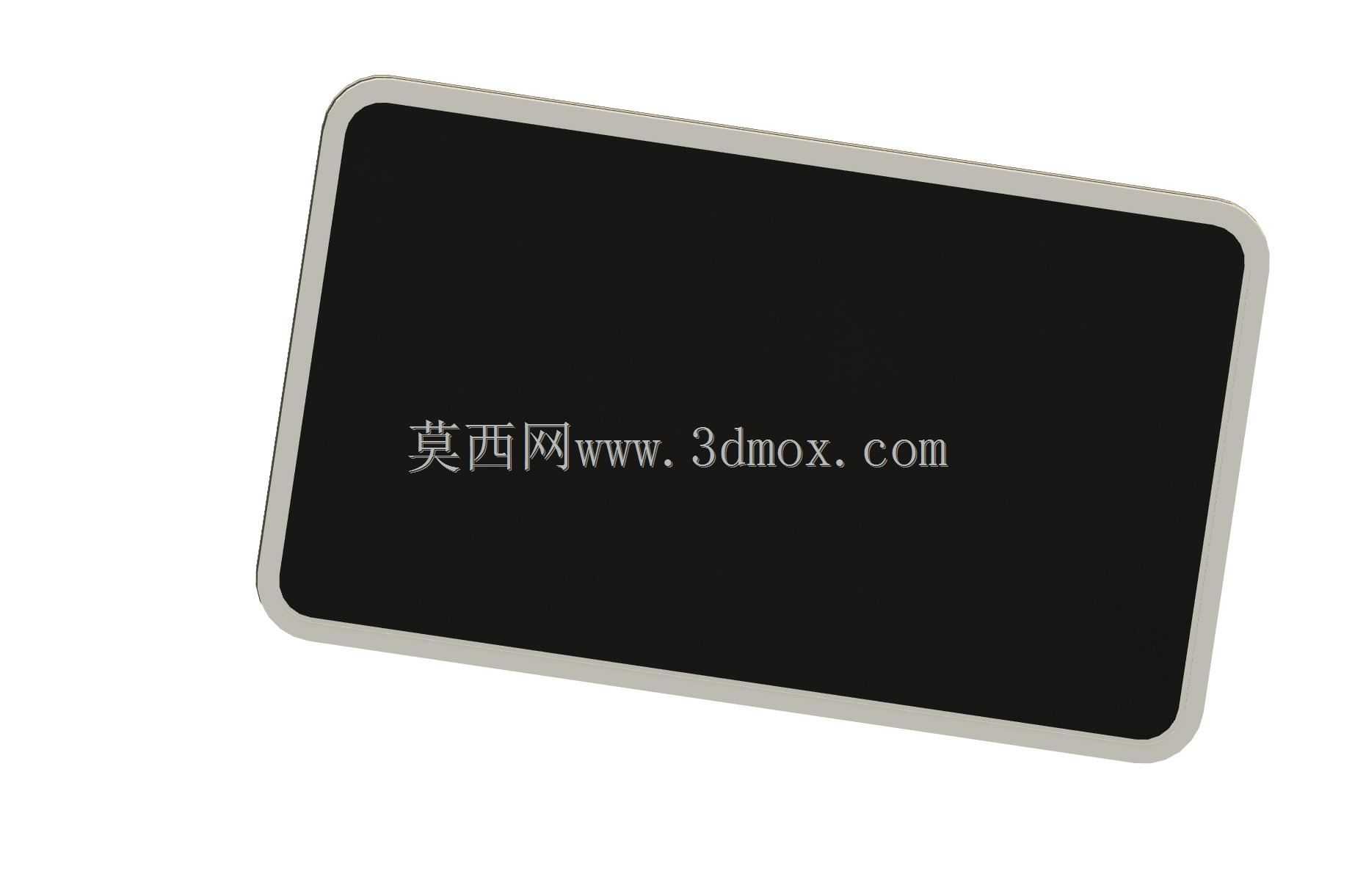

　　在嵌入式开发、小型智能终端搭建的场景中，树莓派4搭配7英寸显示屏的组合常被用于桌面状态监控、小型人机交互终端、便携调试设备等用途，但常规裸屏安装后边缘缺乏防护，搬运、调试过程中磕碰极易造成屏幕边角崩裂、排线松动等问题，这款防护边框结构正是针对这类实际使用痛点开发。从结构设计逻辑来看，这款边框没有采用常见的上下扣合分体式结构，而是选择了一体式围合形态，围边高度刚好覆盖屏幕侧边的PCB包边与液晶面板的脆弱封边区域，不会遮挡屏幕有效显示区域，安装后屏幕显示面与边框顶面保留0.3mm左右的下沉差，即使屏幕正面朝下放置在工作台面，也不会直接刮擦液晶表面的偏光层。考虑到树莓派4本身高负载运行时的散热需求，

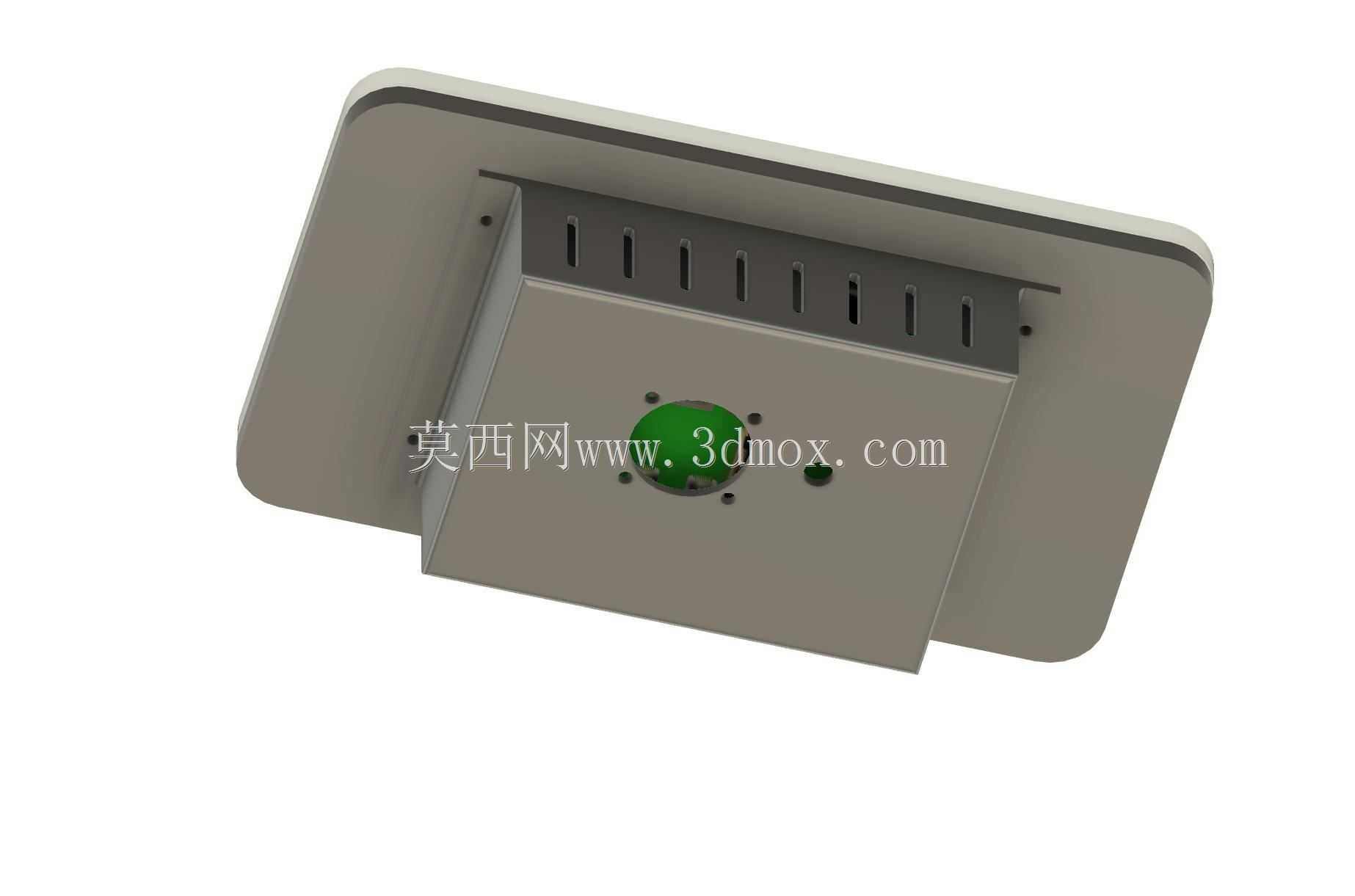

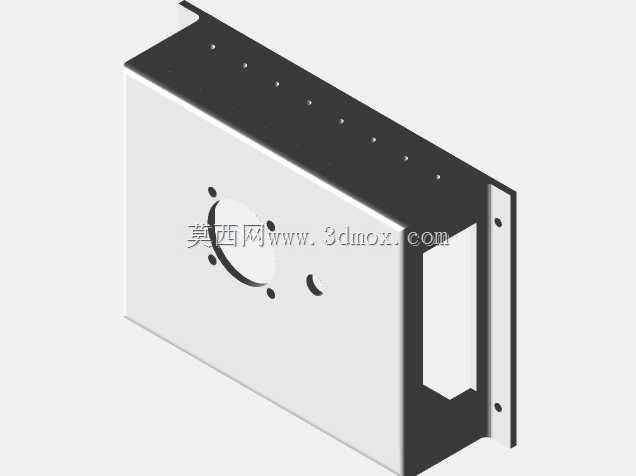

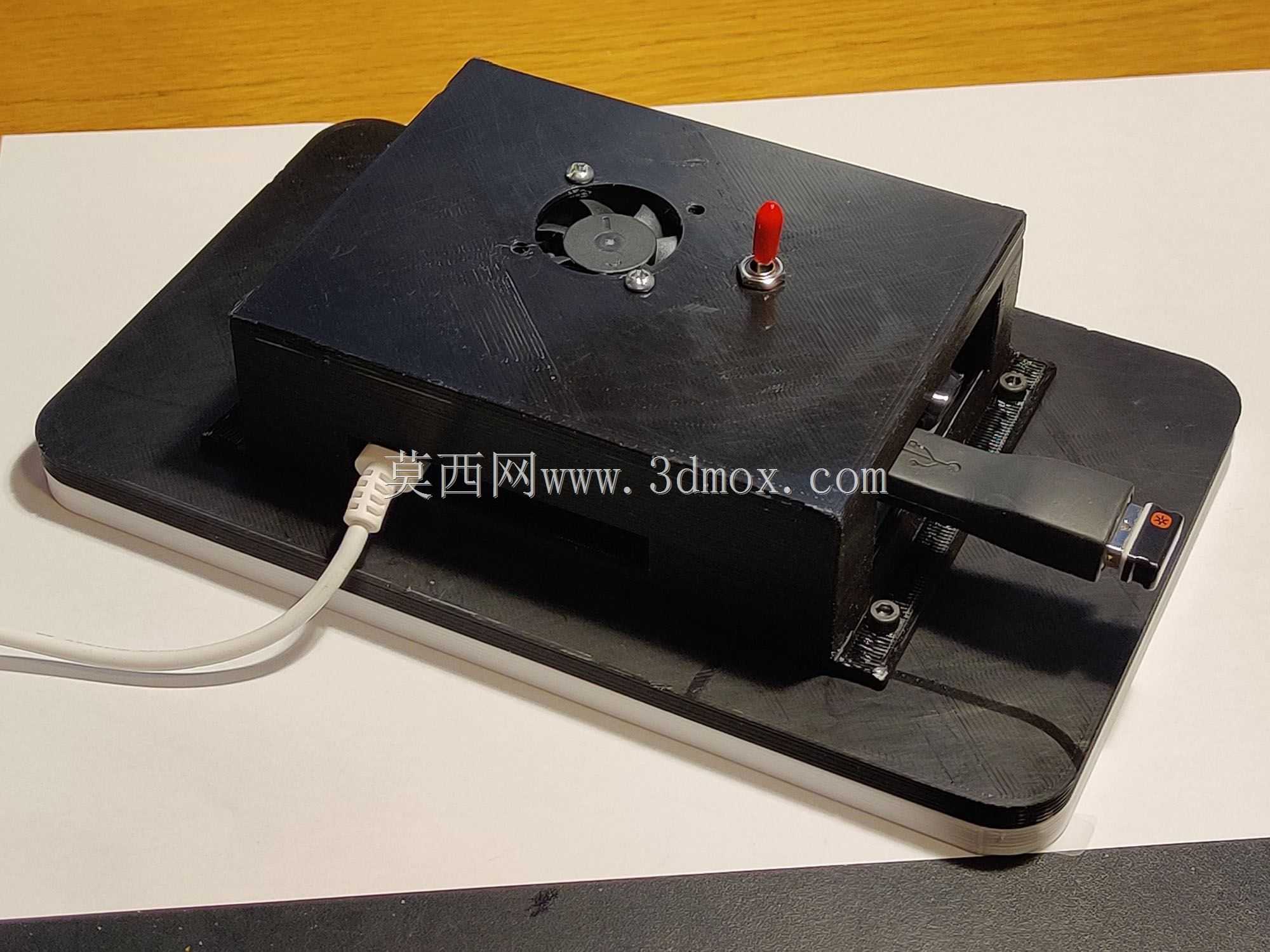

　　边框对应主板风扇安装位预留了完全贯通的通风开口，同时在屏幕排线、供电线穿出的位置做了圆角过线槽，避免尖锐棱边磨损线材绝缘层，过线槽的尺寸刚好适配常规FFC软排线与Micro HDMI、Type-C供电接头的穿出公差，不会出现接头卡滞、线材弯折角度过大的问题。安装边界方面，这款边框的内圈尺寸完全匹配7英寸RPi屏幕的外轮廓公差，单边预留0.15mm的安装间隙，既可以保证屏幕顺利嵌入，又不会出现屏幕晃动、移位的情况，边框背部的固定柱位置完全对应树莓派4主板的标准安装孔位，不需要额外打孔或者转接支架，直接用常规M2.5铜柱就可以完成屏幕、边框、主板三者的同轴固定，安装后整体结构的累计形位公差控制在0.2mm以内，不会出现屏幕偏斜、

　　接口对位不准的问题。结构细节上，边框的所有外露棱边都做了R1.2的圆角处理，没有尖锐的直角结构，日常拿取调试时不会划伤手部，边框侧壁做了1.2mm的均匀壁厚，兼顾结构强度与打印成型的便利性，不需要额外添加支撑结构就可以完成FDM打印成型，打印完成后只需要简单去除毛边就可以直接装配，不需要二次打磨或者攻丝处理，固定柱的内孔直接适配M2.5螺丝的自攻需求，不需要预埋铜螺母就可以获得足够的锁附力。实际使用场景中，这款边框既可以作为桌面固定终端的屏幕防护结构，也可以搭配便携外壳作为移动调试设备的屏幕组件，在车间设备旁的临时监控终端搭建场景中，边框的防护结构可以有效抵御车间内的金属碎屑飞溅、轻微磕碰对屏幕造成的损伤，

　　贯通的通风开口可以保证主板与屏幕驱动板的热量顺利散出，长时间连续运行也不会出现因为散热不畅导致的屏幕闪屏、主板降频问题。针对树莓派4搭配官方7英寸触摸屏的组合，这款边框还在对应触摸驱动板的位置预留了0.5mm的凸起避让位，不会挤压驱动板上的贴片元件，避免因为装配应力导致的元件虚接、触摸失灵问题，边框底部做了两个对称的挂装孔位，既可以放置在桌面使用，也可以通过螺丝挂装在设备机柜、墙面支架上，适配多种安装场景的需求。
