适配3D打印制作的气软BB滚珠环形轴承

　　这款环形轴承的设计初衷，是面向低刚性要求、低速回转、轻负载的小型回转场景做适配，区别于工业级标准滚动轴承的重载、高精度设计取向，它在结构上做了针对性的简化，同时兼顾了FDM3D打印的工艺特性，不需要额外的金属滚珠配件，采用常见的气软BB弹作为滚动体，大幅降低了自制小型回转结构的配件门槛。从实际应用场景来看，它最典型的适配对象是比例模型坦克的炮塔回转环结构，这类场景不需要承受大的轴向与径向载荷，仅需要支撑炮塔部分的重量，同时保证回转过程无明显卡滞、晃动量控制在模型可接受的范围内，除了模型炮塔之外，小型桌面展示台的回转支撑、低负载手动回转工装的定位环、手工DIY转盘结构都可以采用这款轴承的设计逻辑做尺寸适配。从功能特性上看，

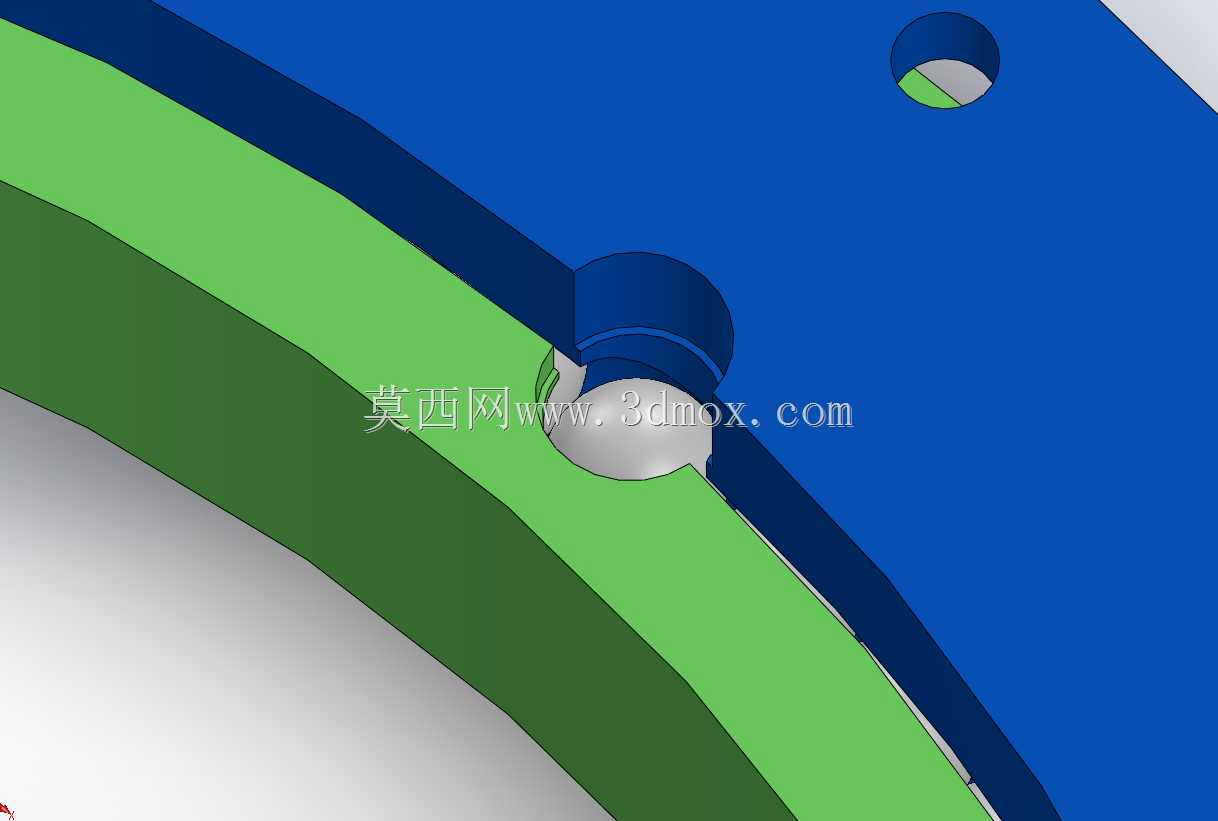

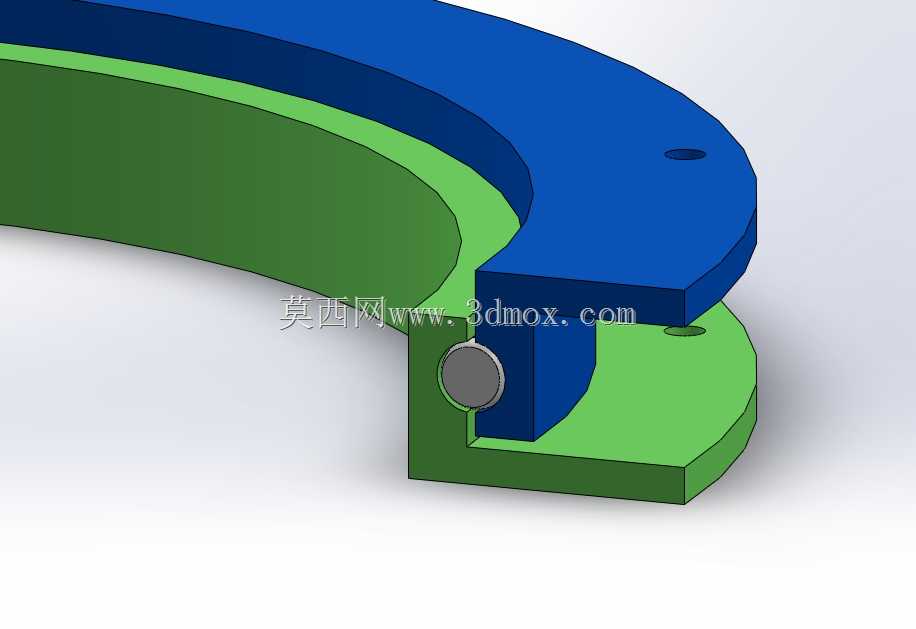

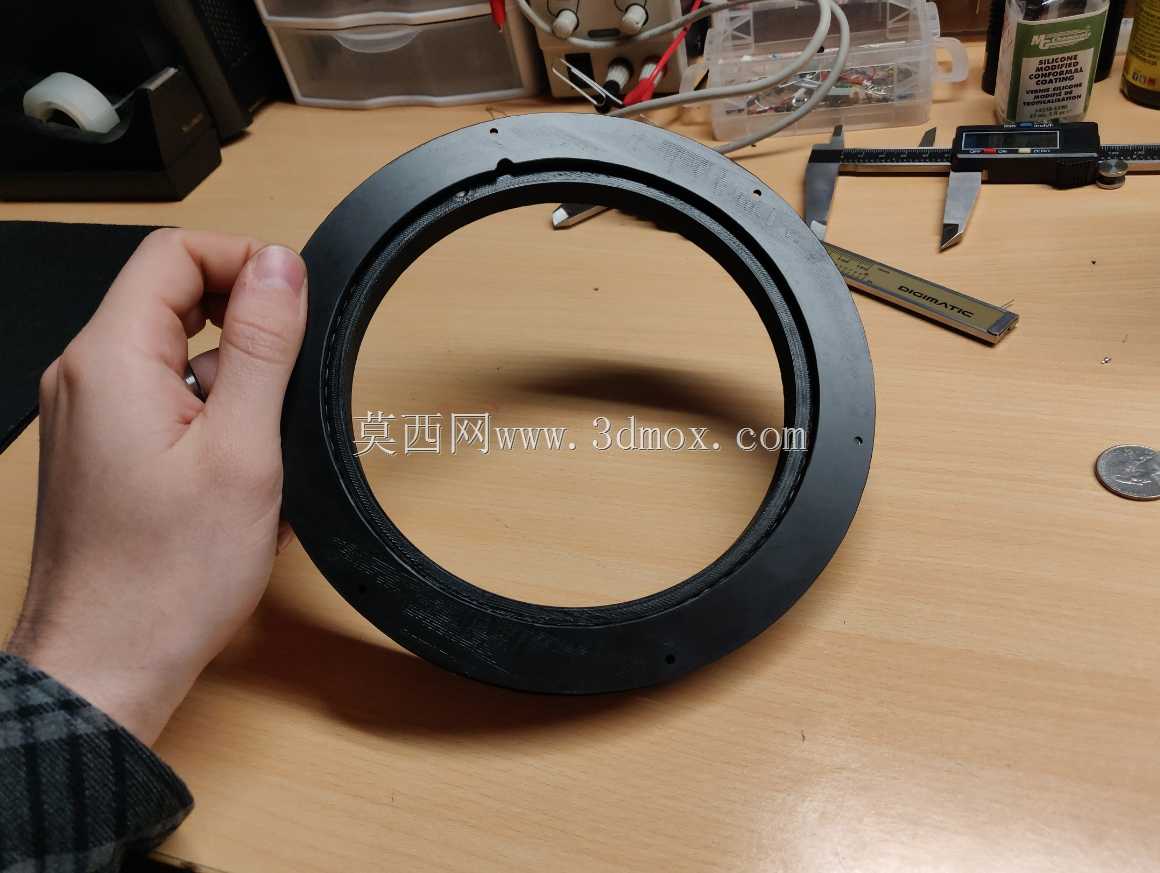

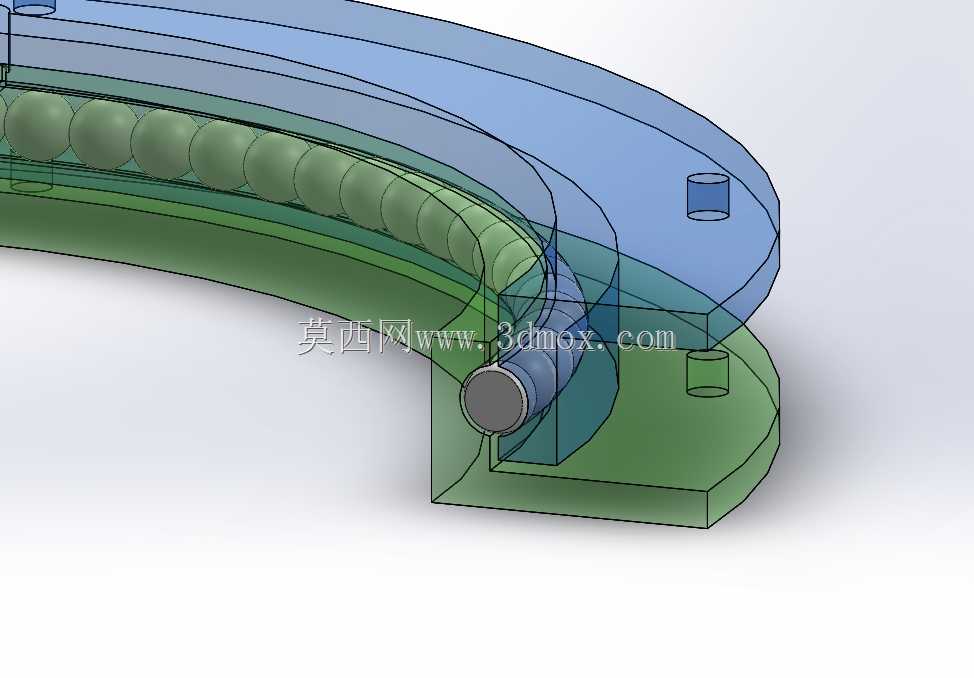

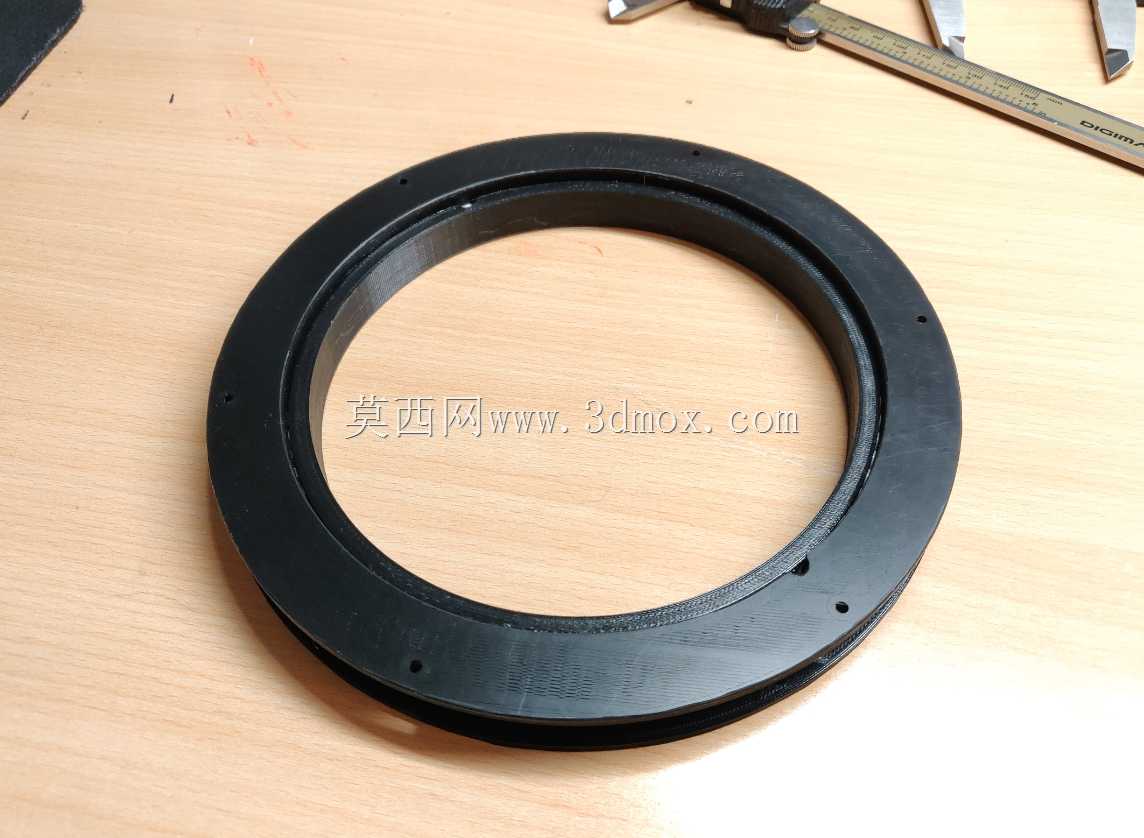

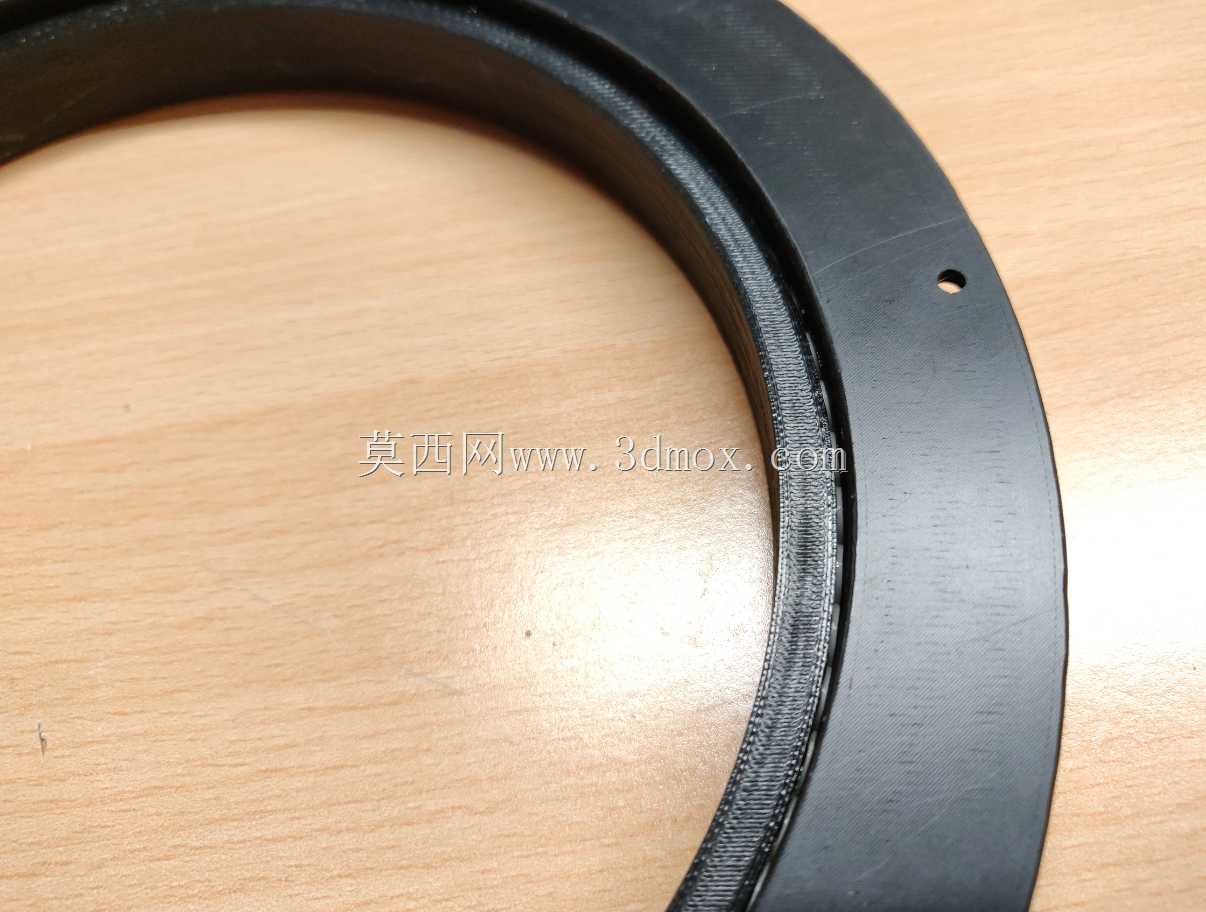

　　采用PLA材料打印完成的成品，装配后几乎没有明显的径向晃动，回转过程阻力均匀，不会出现传统3D打印滑动轴承常见的卡顿、磨屑堆积问题，在滚道表面涂抹少量润滑脂之后，回转手感会更趋近于抽屉滑轨的顺滑阻尼感，既不会过于松旷导致回转定位偏移，也不会因为阻力过大需要额外施加转动力。设计思路上，这款轴承没有采用标准轴承的保持架结构，而是直接在内外圈的对应位置加工出适配BB弹直径的半圆形滚道，装配时先将BB弹依次填入内外圈之间的滚道间隙，再通过外圈预留的小注油孔完成润滑脂填充，滚道的尺寸公差特意针对PLA材料的打印收缩率做了补偿，不需要额外的打磨工序，打印完成清理支撑后即可直接完成装配，内外圈侧壁预留的小孔既可以作为注油通道，

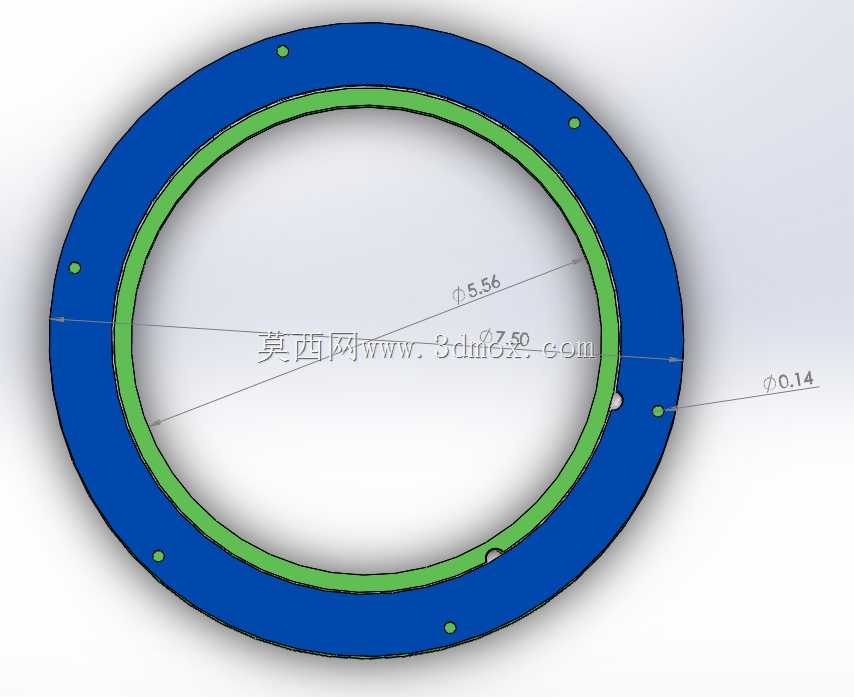

　　也可以作为安装定位孔，方便通过自攻螺丝将轴承的内圈、外圈分别固定在需要相对回转的两个结构件上。从安装边界来看，这款轴承的轴向厚度较薄，不会占用过多的安装空间，径向尺寸可以根据实际使用需求做等比例缩放，只需要保证滚道的圆弧半径与选用的BB弹半径匹配即可，安装时不需要额外的轴承座配合，直接通过端面的螺丝孔即可完成固定，对于安装面的平面度要求不高，即使是3D打印的结构安装面，也能保证轴承的正常回转，不会因为安装面的轻微不平整出现卡滞。需要注意的是，这款轴承的设计负载上限较低，不适合传递大扭矩或者承受冲击载荷，回转速度也需要控制在手动低速的范围内，高速回转下PLA材料的滚道会因为摩擦升温出现变形，导致滚动体卡滞，

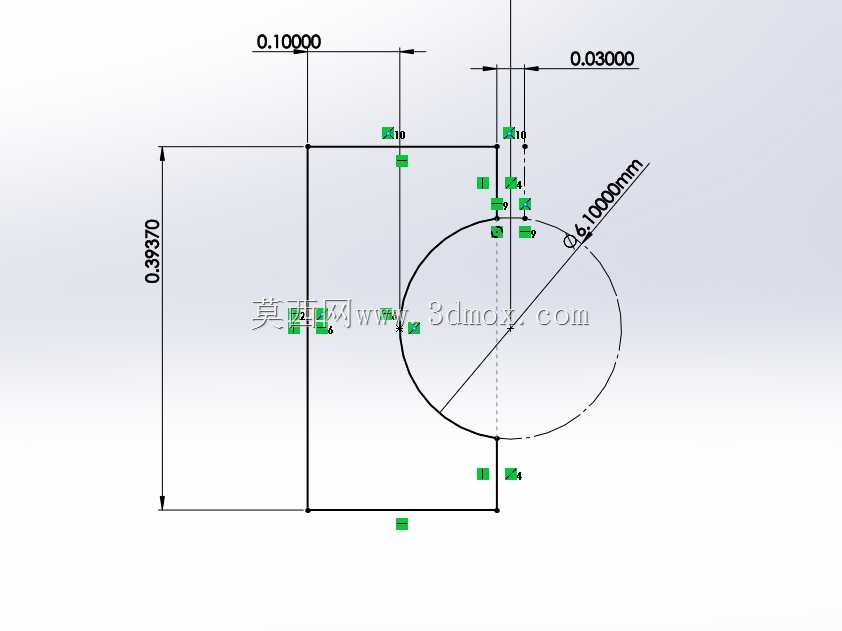

　　长期使用时可以定期通过注油孔补充润滑脂，减少滚道的磨损，延长使用寿命。在建模过程中，滚道的同轴度是需要重点控制的参数，内外圈的滚道圆心偏差需要控制在0.1mm以内，否则会出现回转阻力不均、局部卡滞的问题，内外圈之间的配合间隙需要预留0.2mm左右，既可以避免打印层厚导致的装配干涉，也不会因为间隙过大出现晃动量超标的问题，滚动体的数量可以根据轴承的直径大小做调整，保证滚动体在滚道内均匀分布，相邻滚动体之间预留1-2mm的间隙即可，不需要填满整个滚道，过多的滚动体会增加回转阻力，也会提升装配的难度。
