团队正压呼吸机Mk.1结构设计方案

　　这款正压通气设备的三维结构设计，核心围绕临床呼吸支持场景的实际使用需求搭建，从气路逻辑到结构布局都贴合一线使用的实际工况。设备的核心功能是为存在自主呼吸障碍的患者提供可控的正压通气支持，通过混配室内空气与补充氧气，按照预设参数将混合气体输送至患者气道，同时维持稳定的气道压力与潮气量输出，适配不同病情程度患者的通气需求。

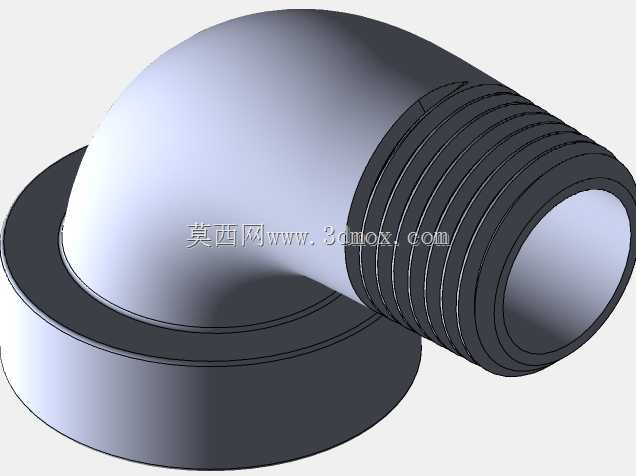

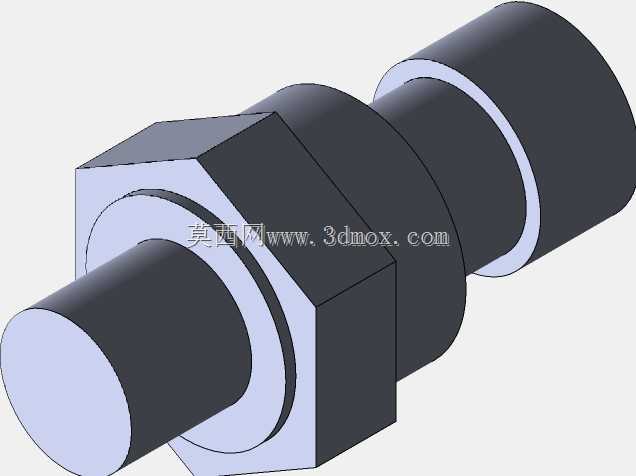

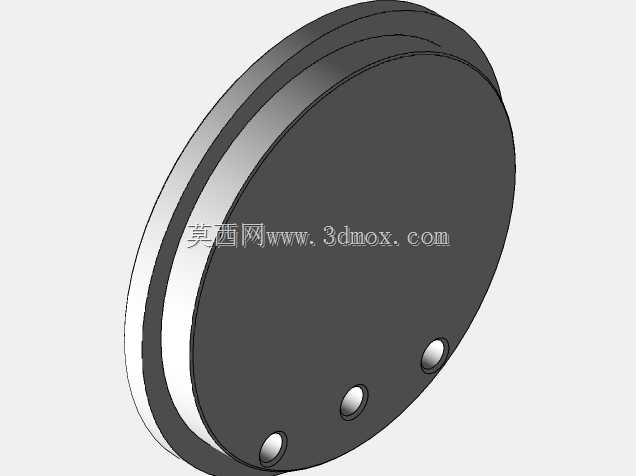

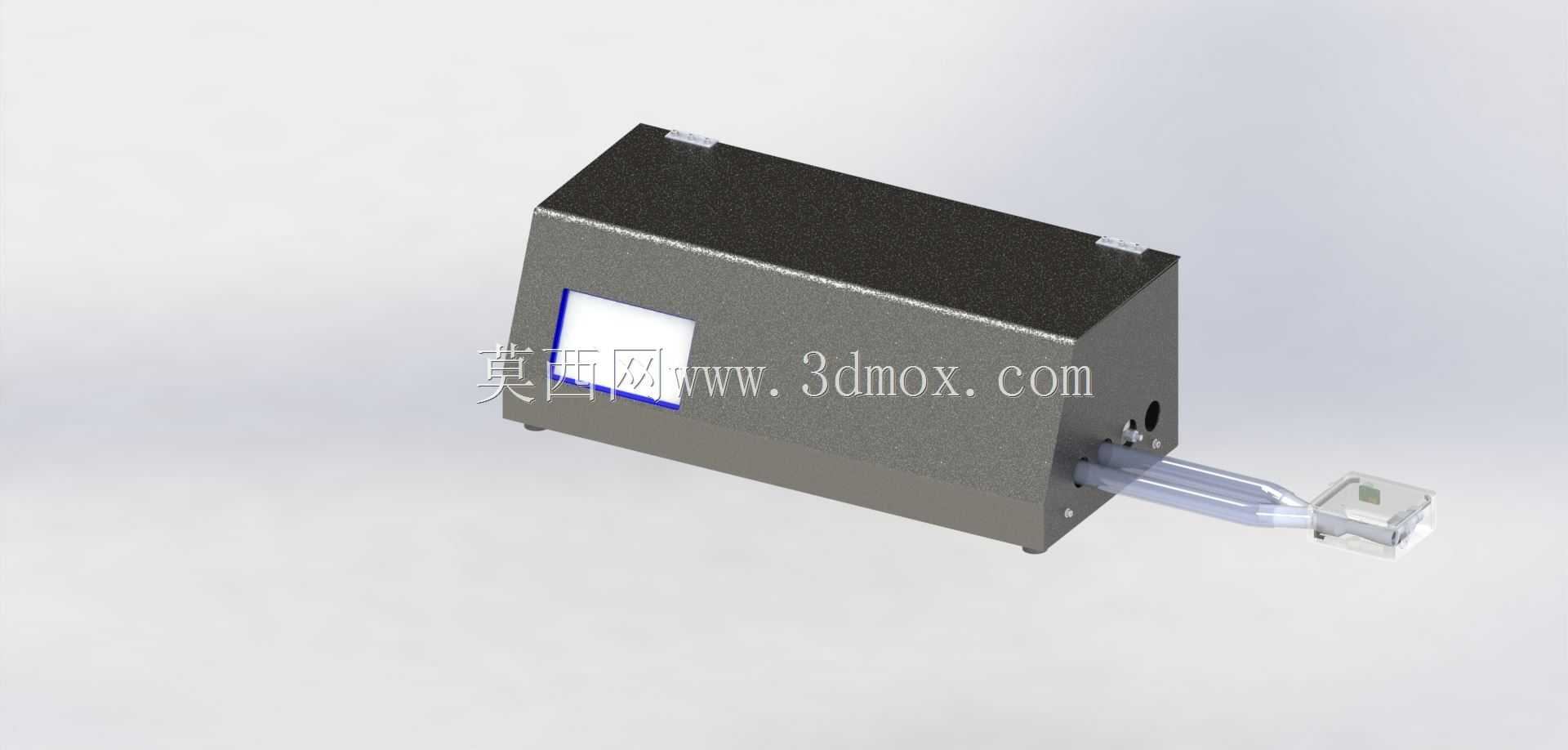

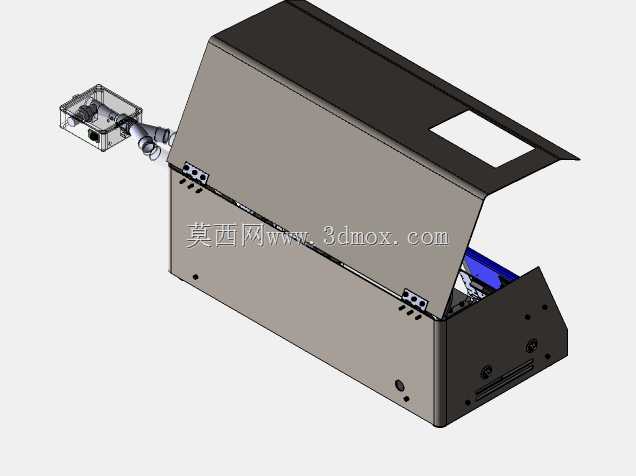

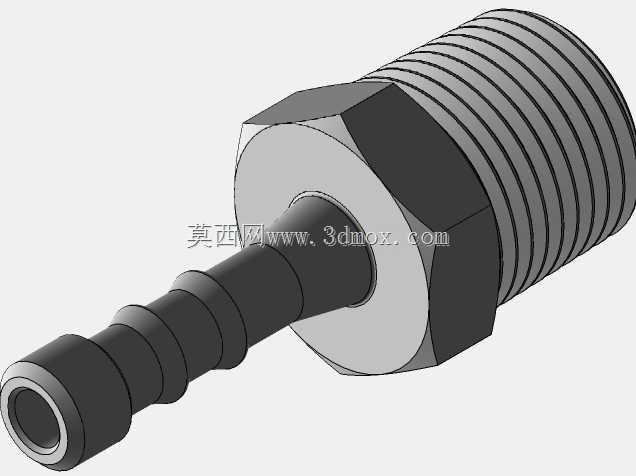

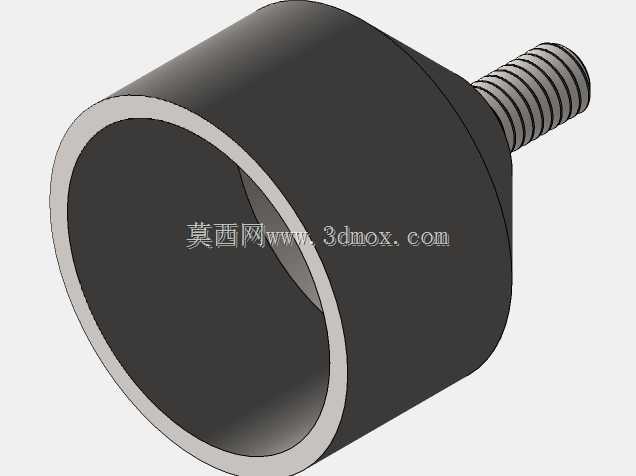

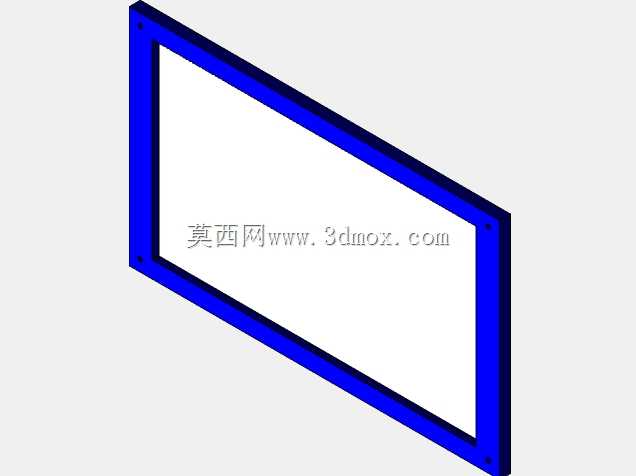

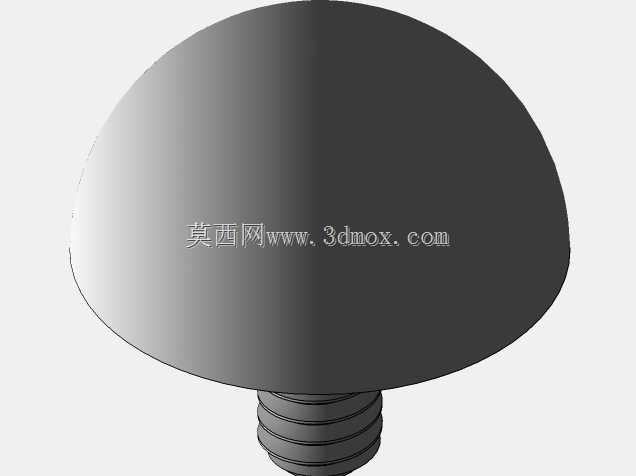

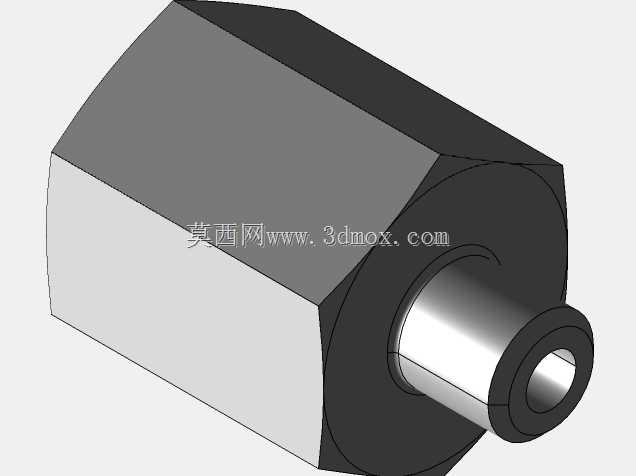

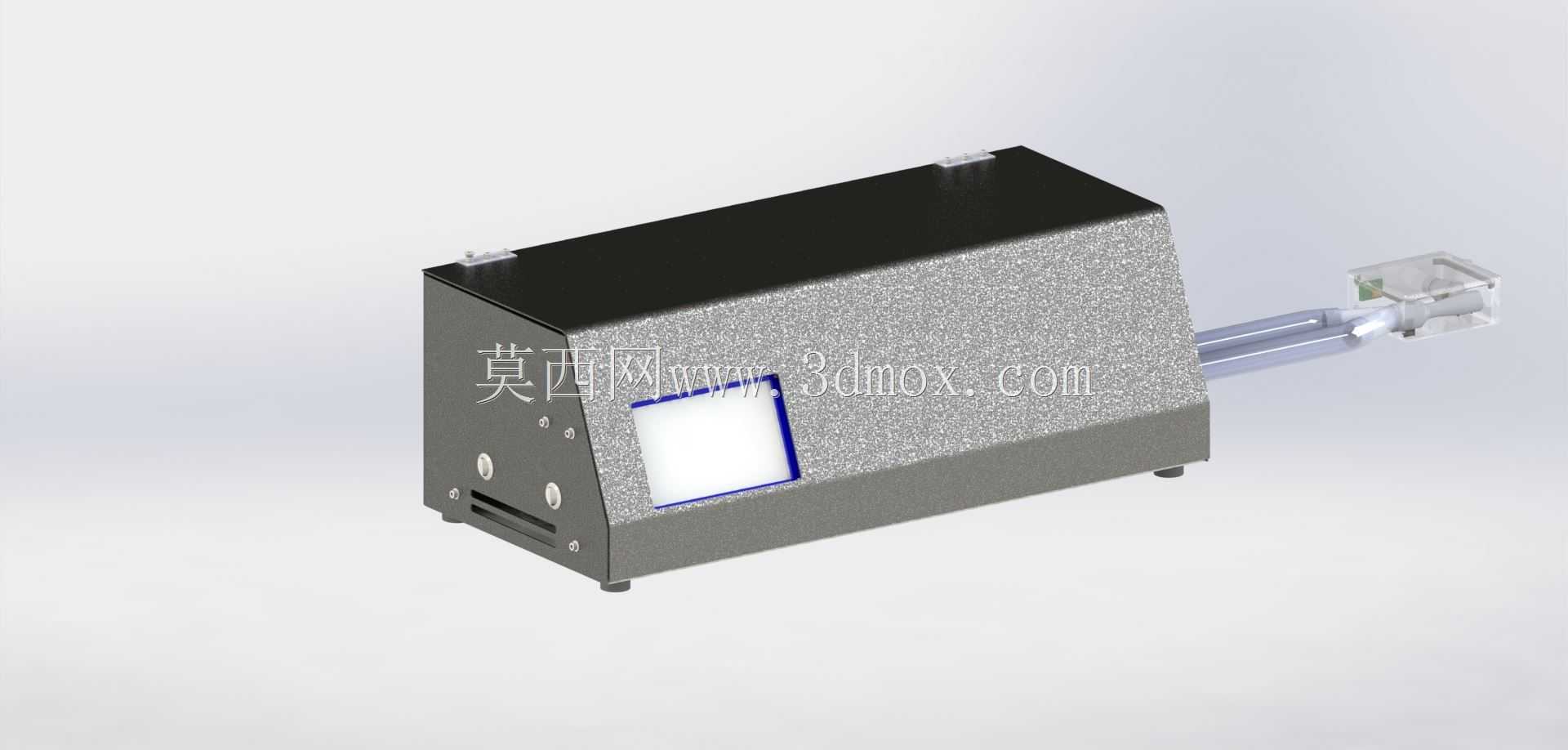

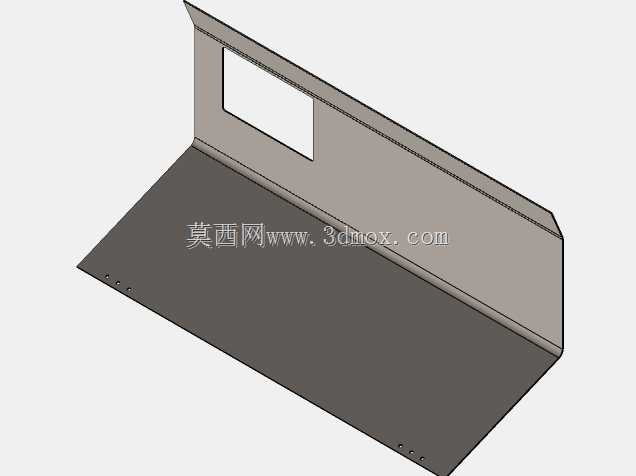

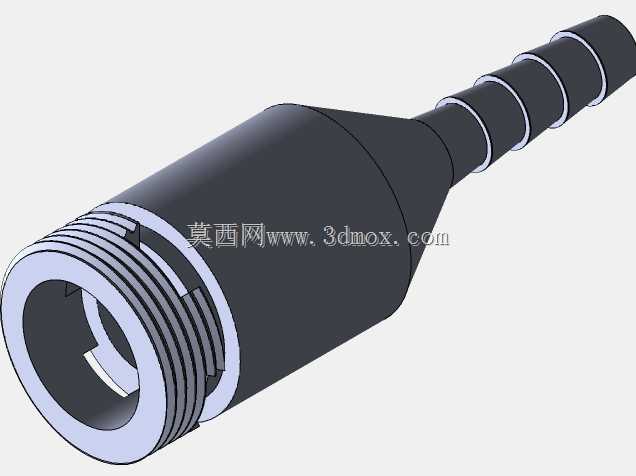

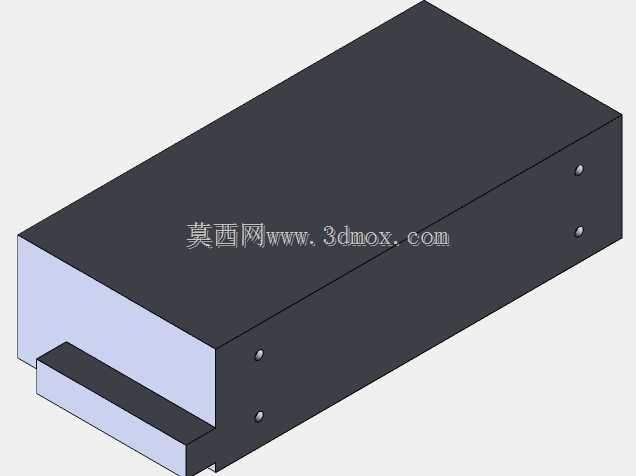

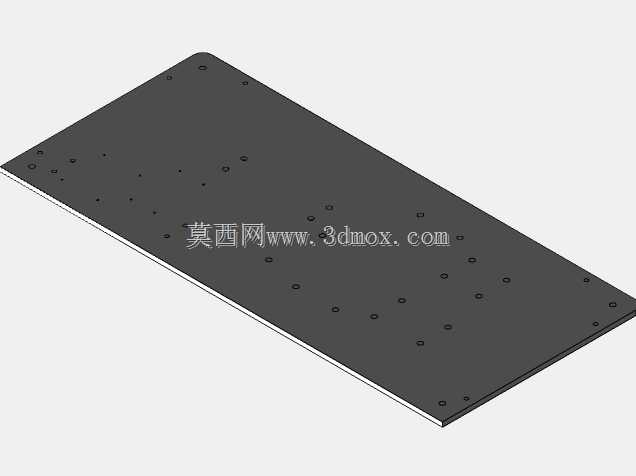

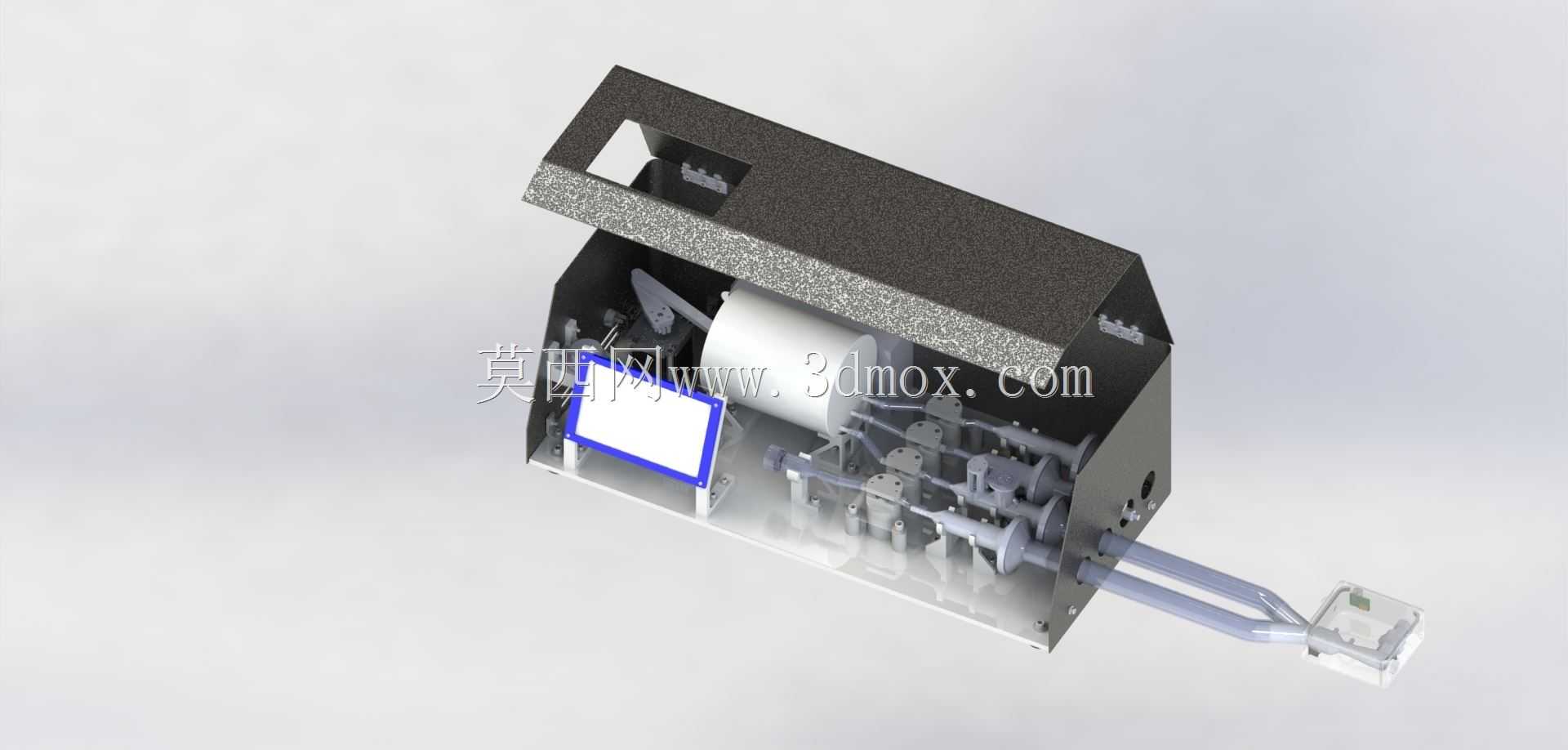

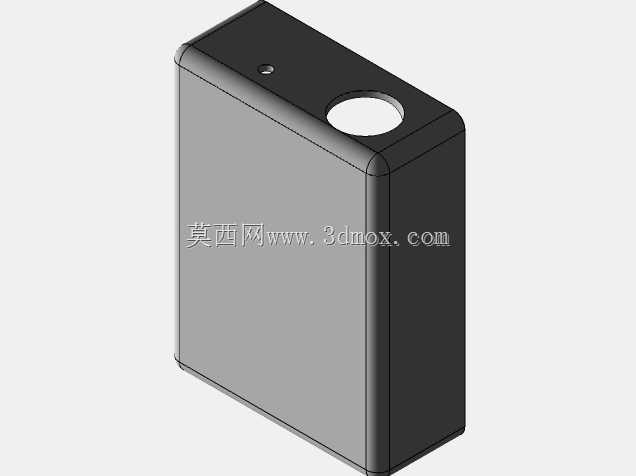

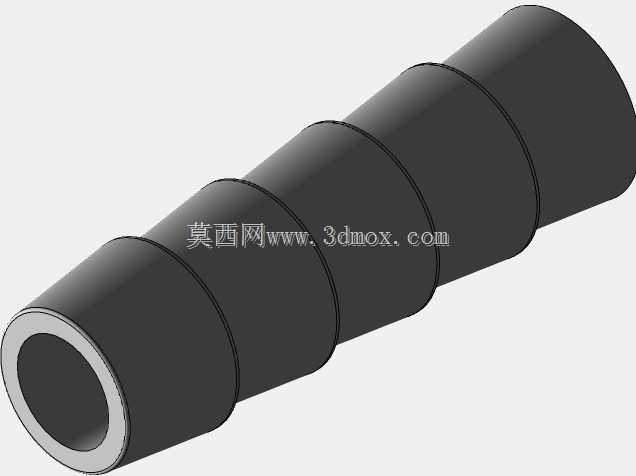

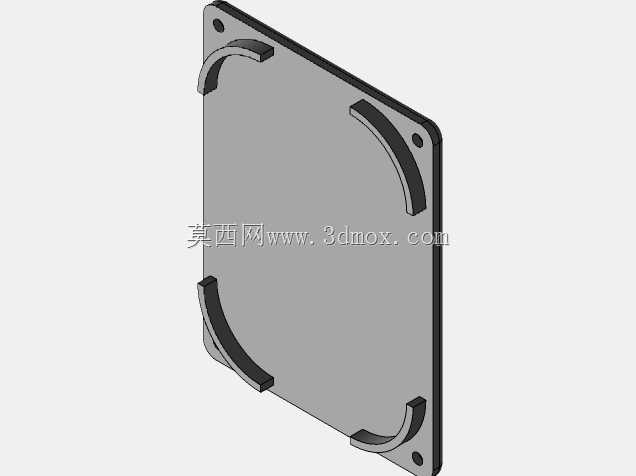

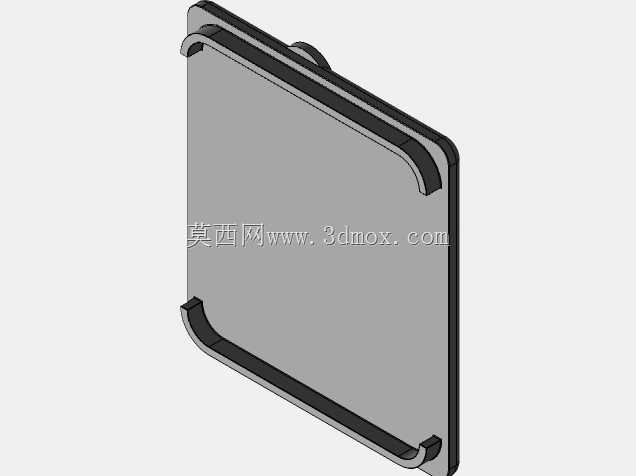

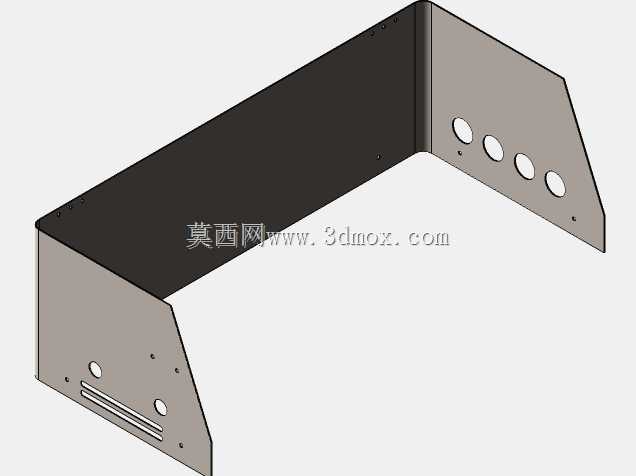

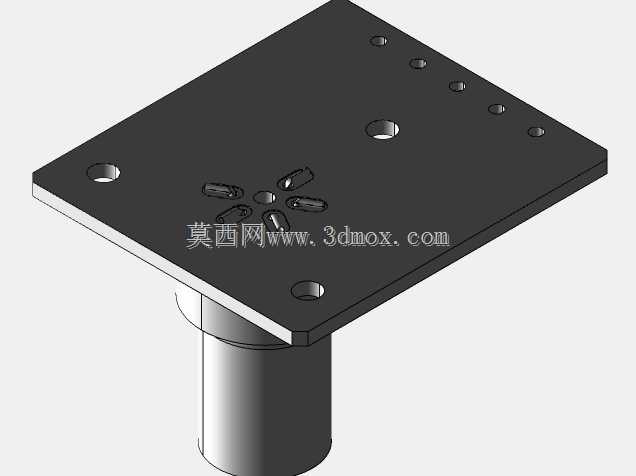

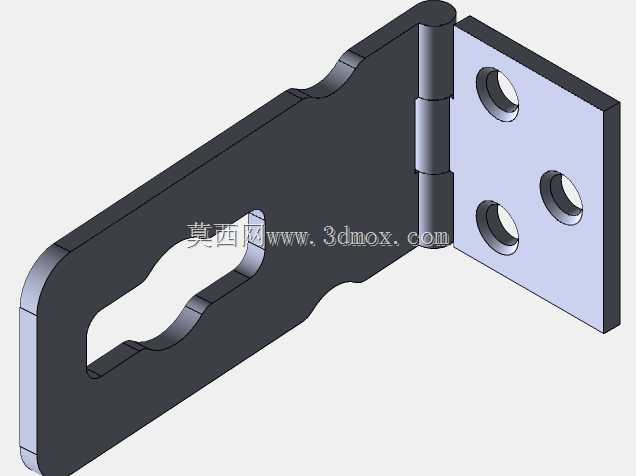

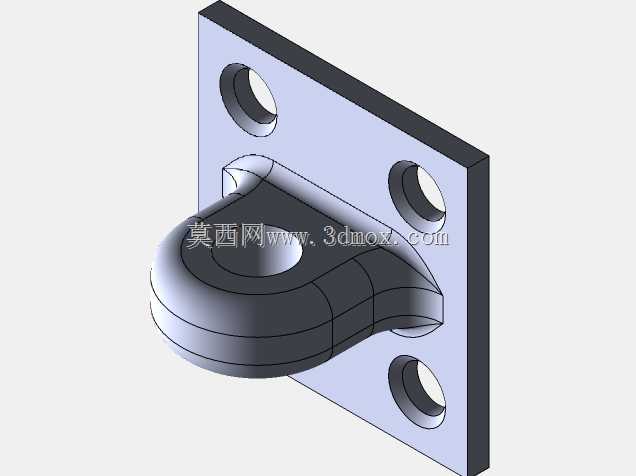

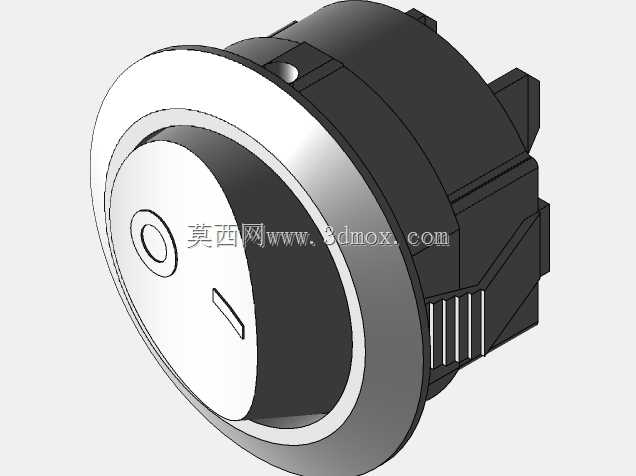

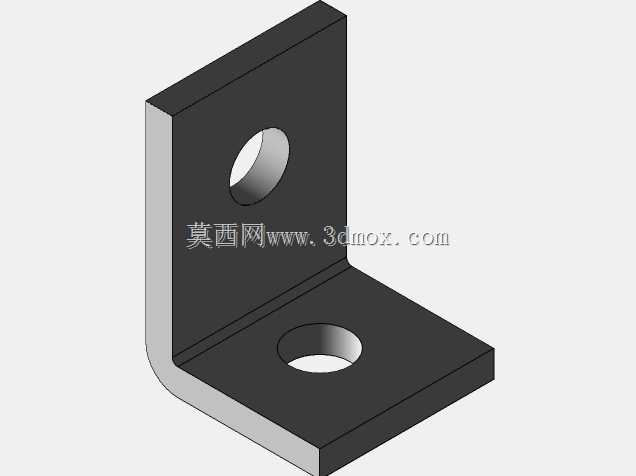

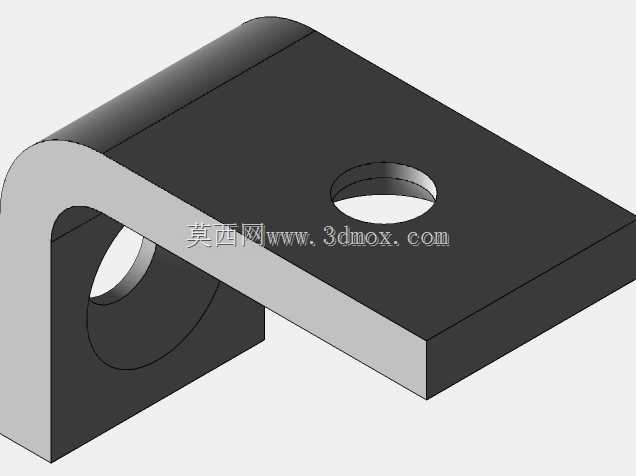

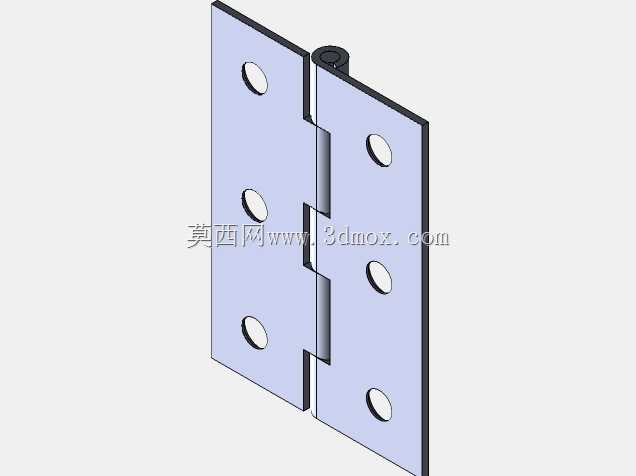

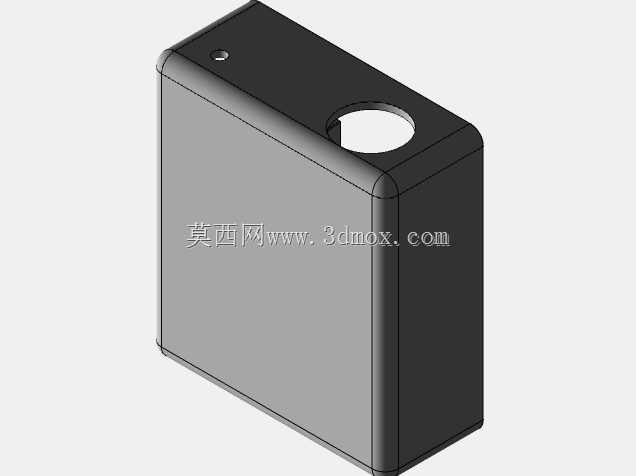

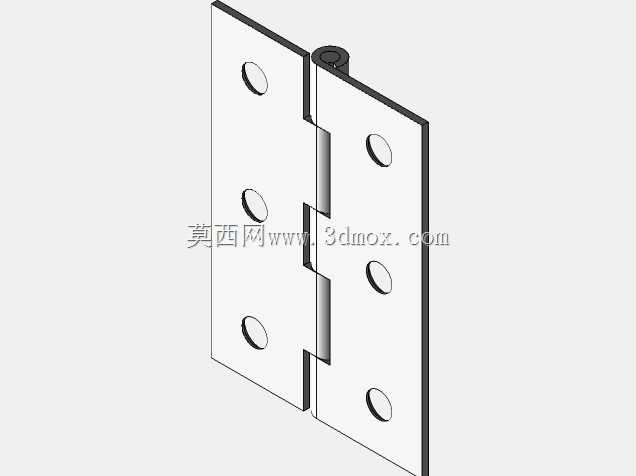

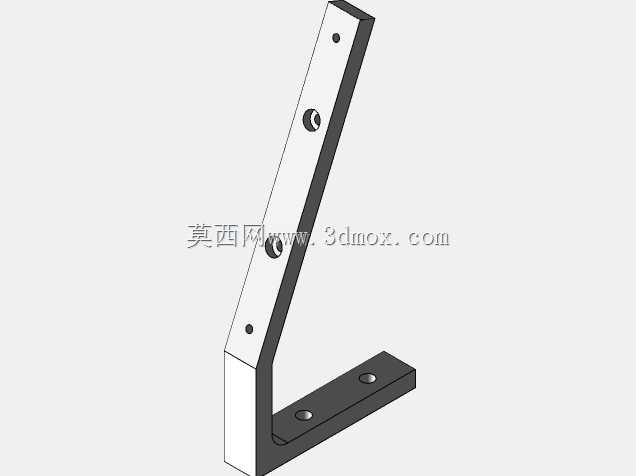

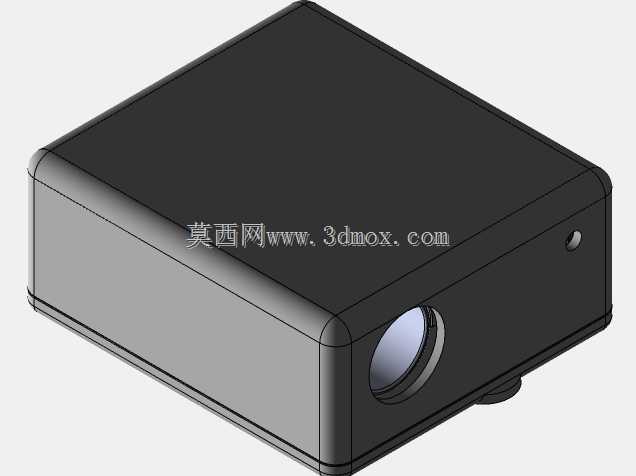

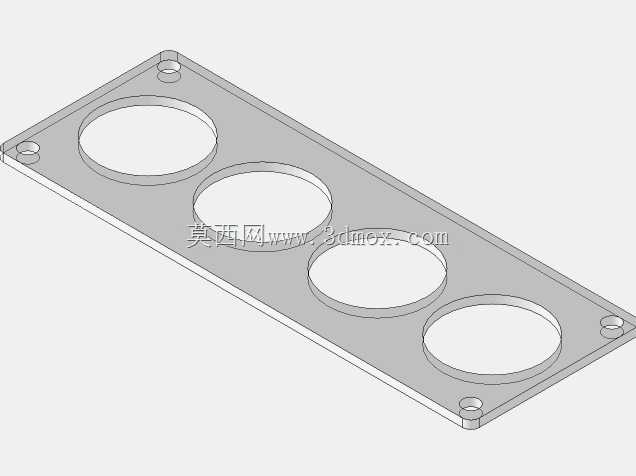

　　从结构设计思路来看，整机采用一体化箱式布局，将核心控制模块、气路执行元件、传感监测单元全部集成在金属外壳内部，外壳采用磨砂质感的金属板材加工，既具备足够的结构强度保护内部元件，也能满足医疗场景下的清洁消毒要求。设备正面预留触控显示屏安装位，屏幕周边做了内嵌式边框处理，避免日常使用中磕碰损坏屏幕，屏幕下方设置小型散热通槽，兼顾内部元件的散热需求与外壳的整体密封性。设备侧部伸出的气路连接端采用快插式结构设计，可快速对接呼吸管路，连接端做了定位防呆结构，避免管路接反影响通气效果。设备底部设置四个可调式支撑脚，可根据放置台面的平整度调整高度，保证设备放置稳定，避免运行过程中出现移位或振动。

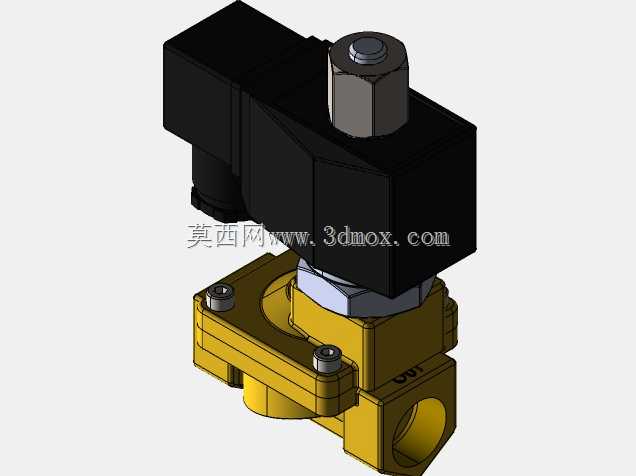

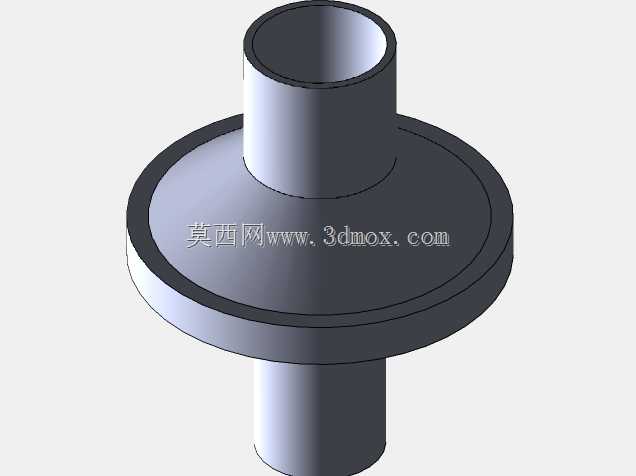

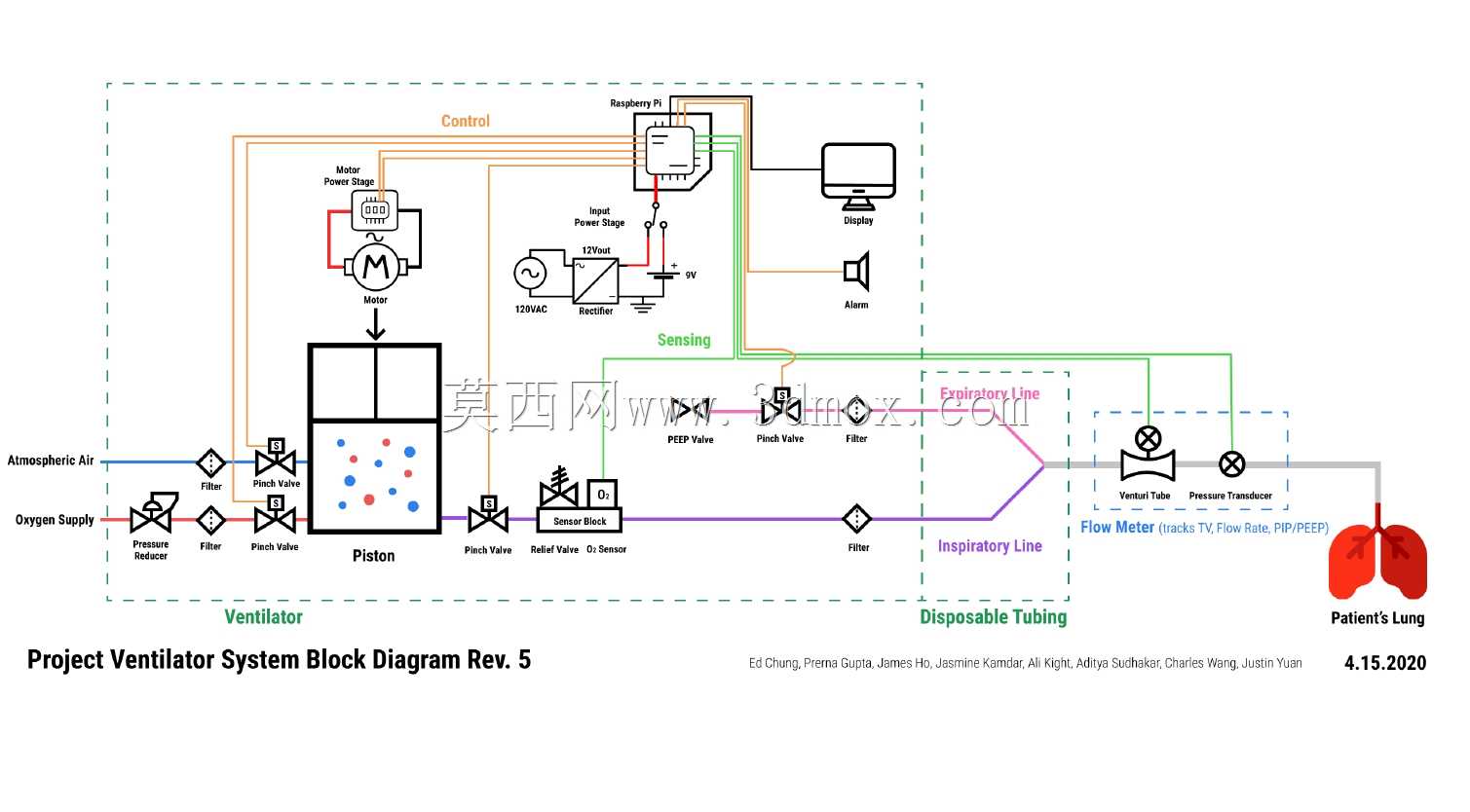

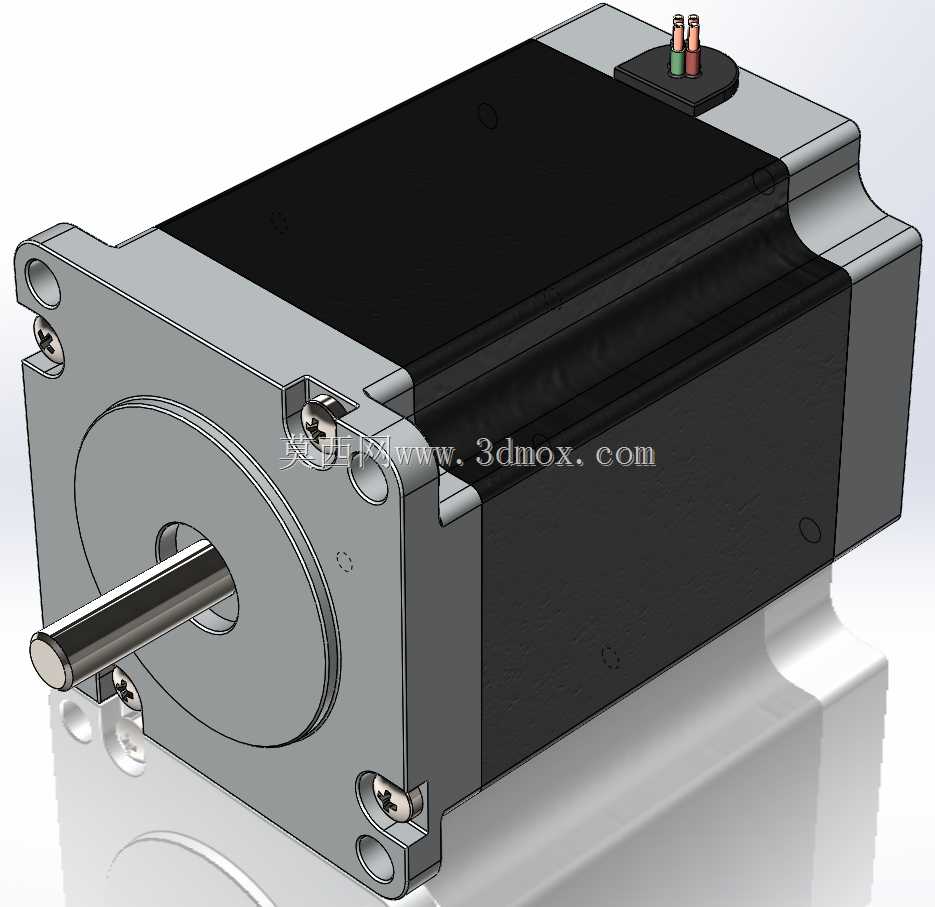

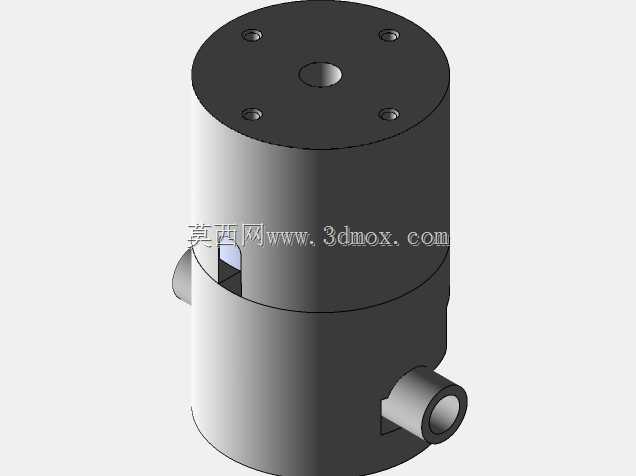

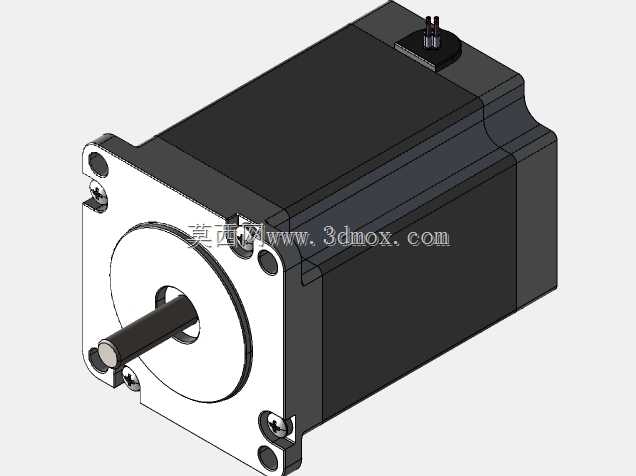

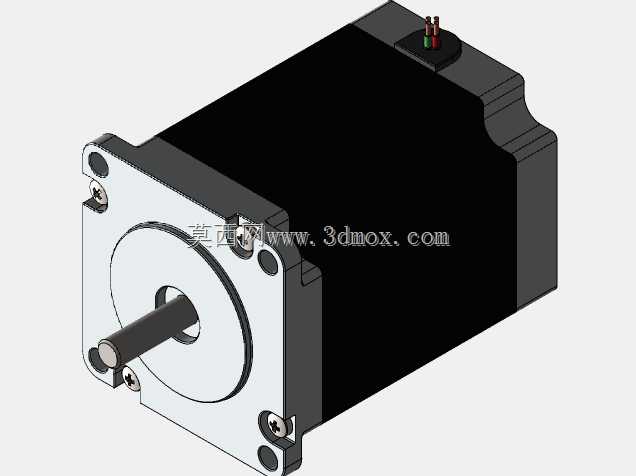

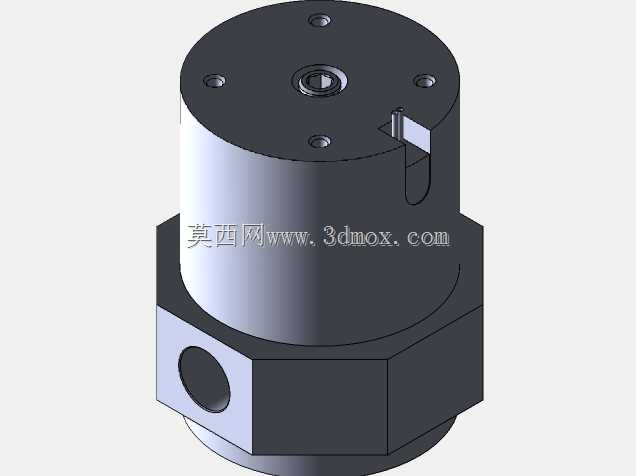

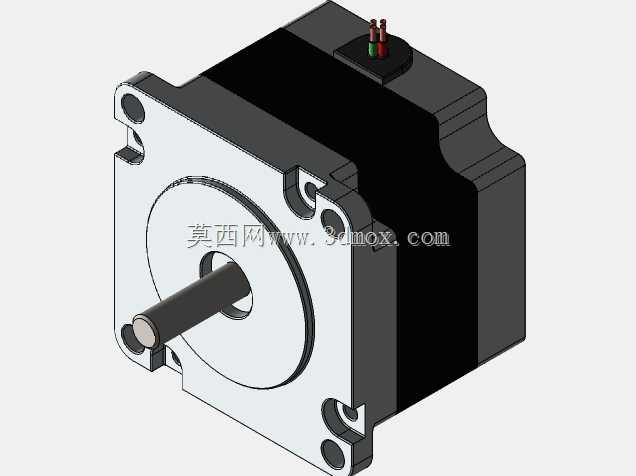

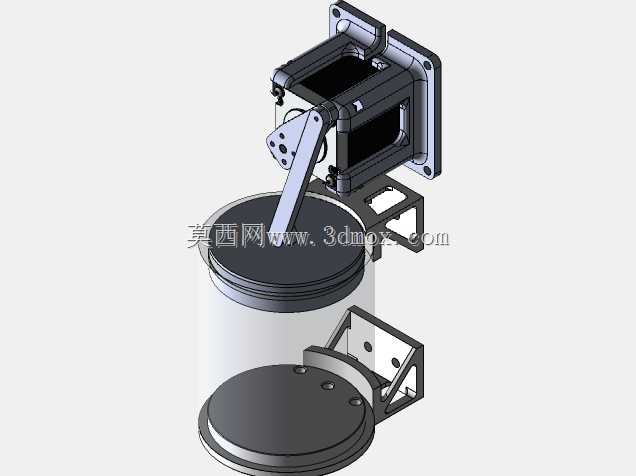

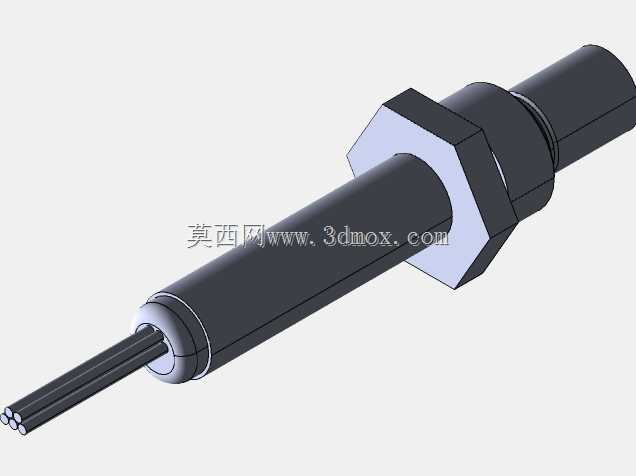

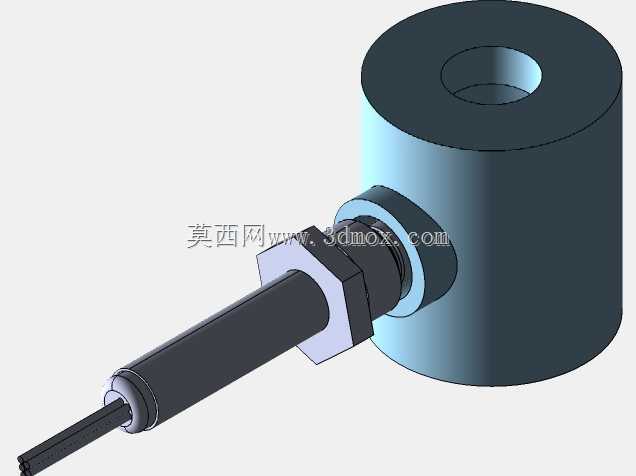

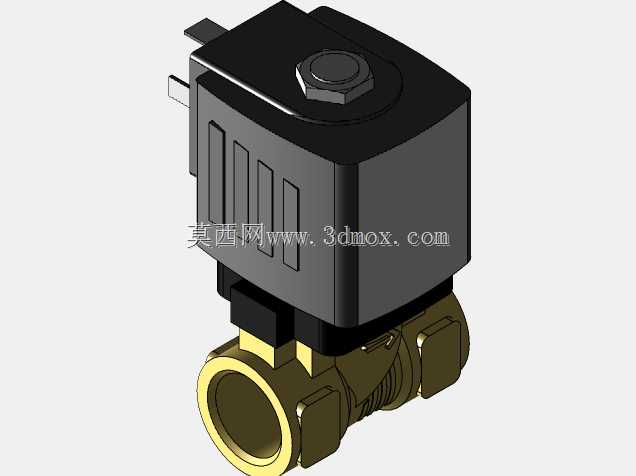

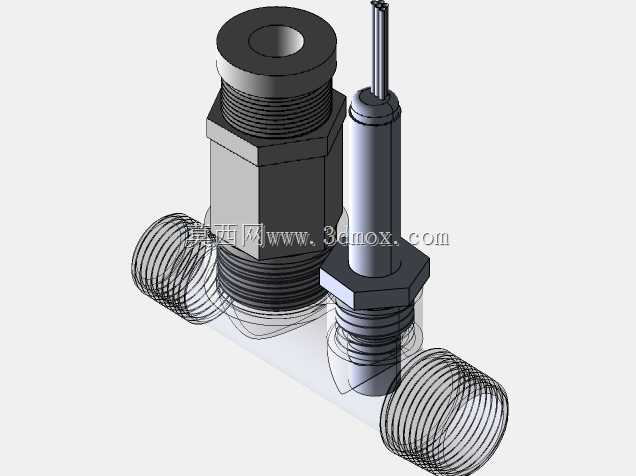

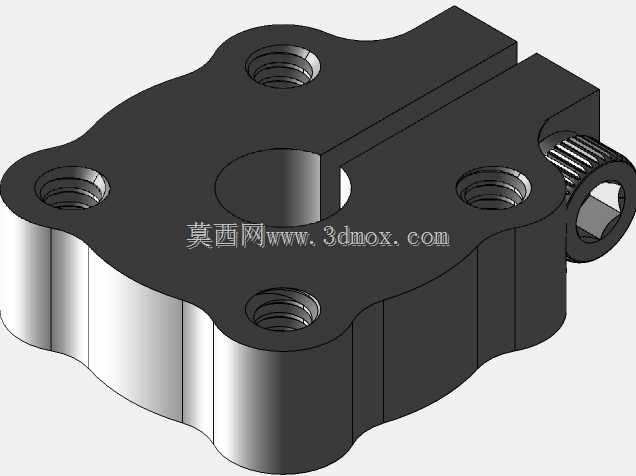

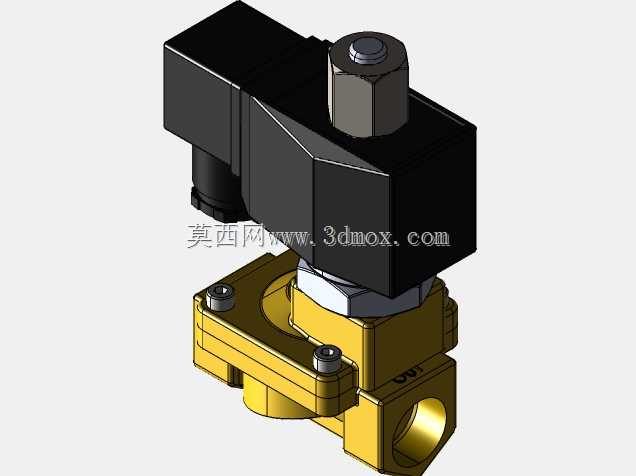

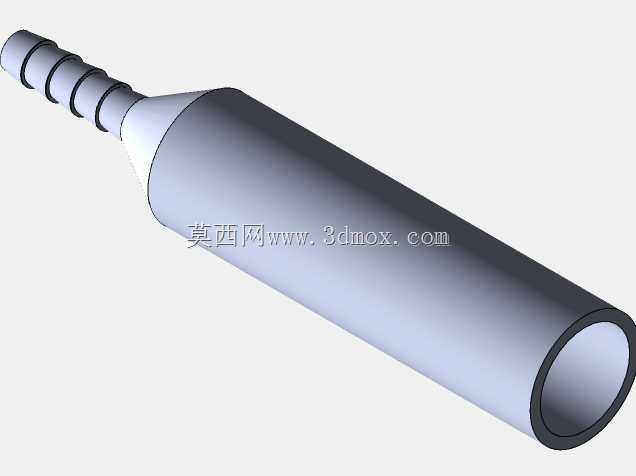

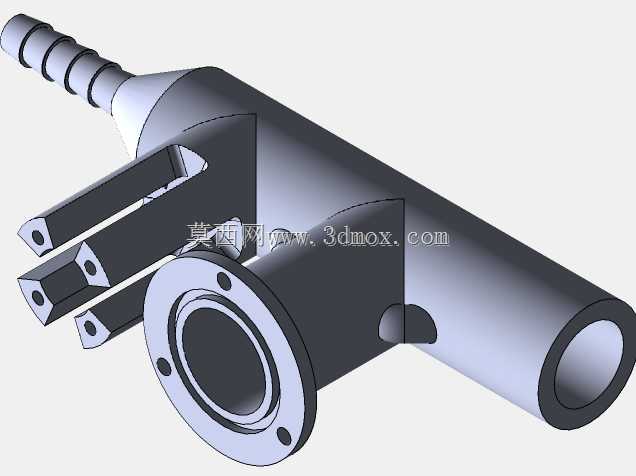

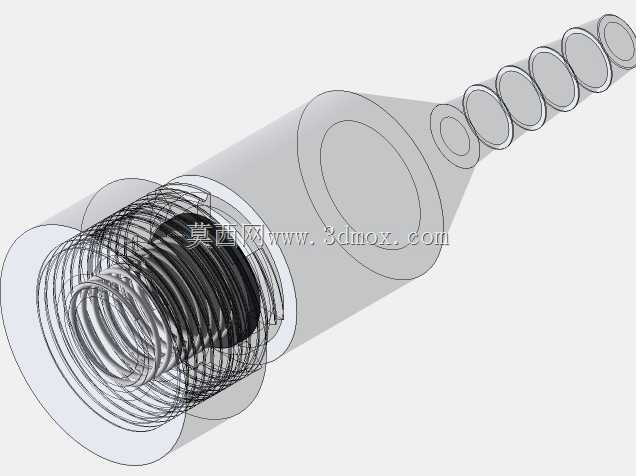

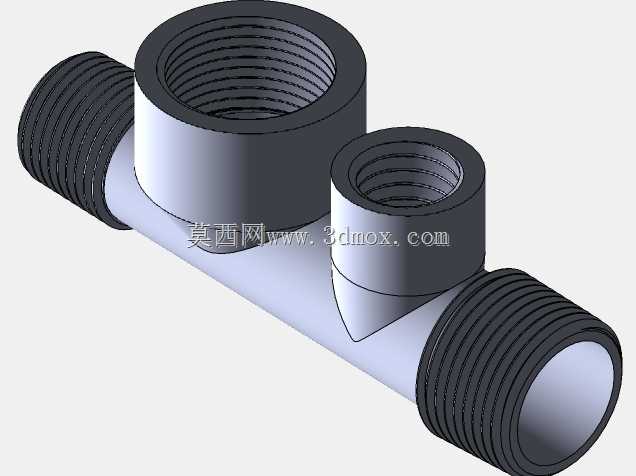

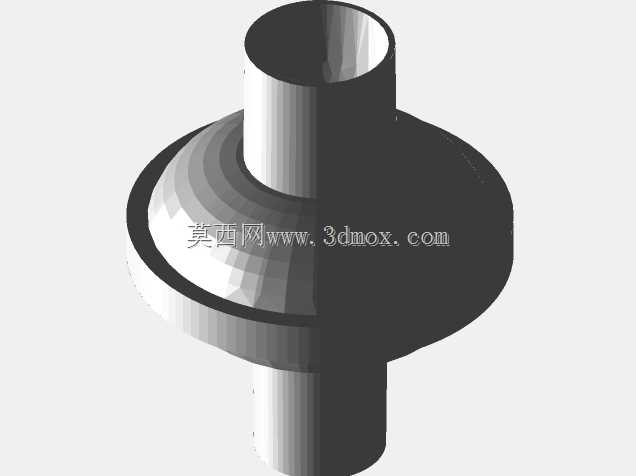

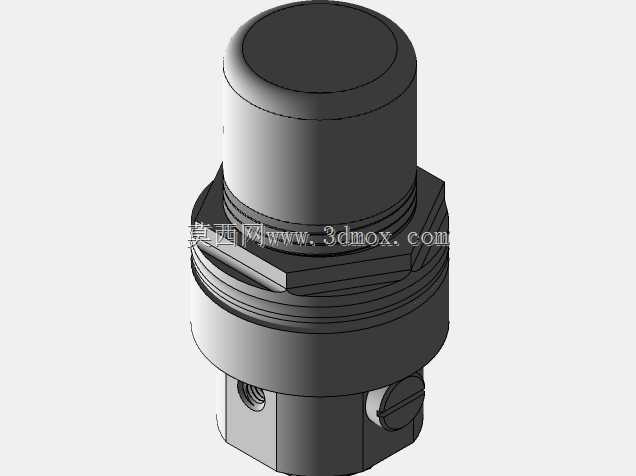

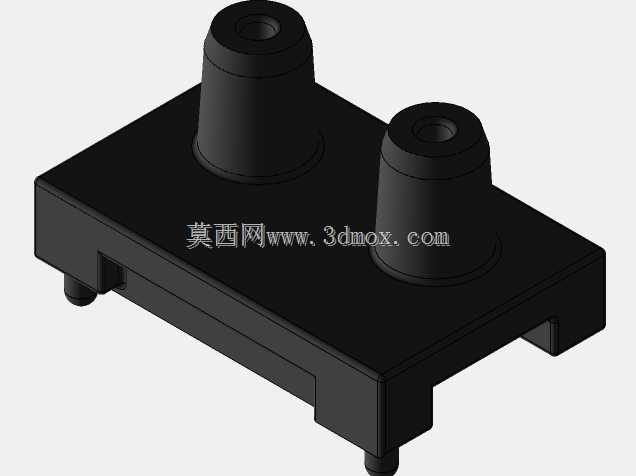

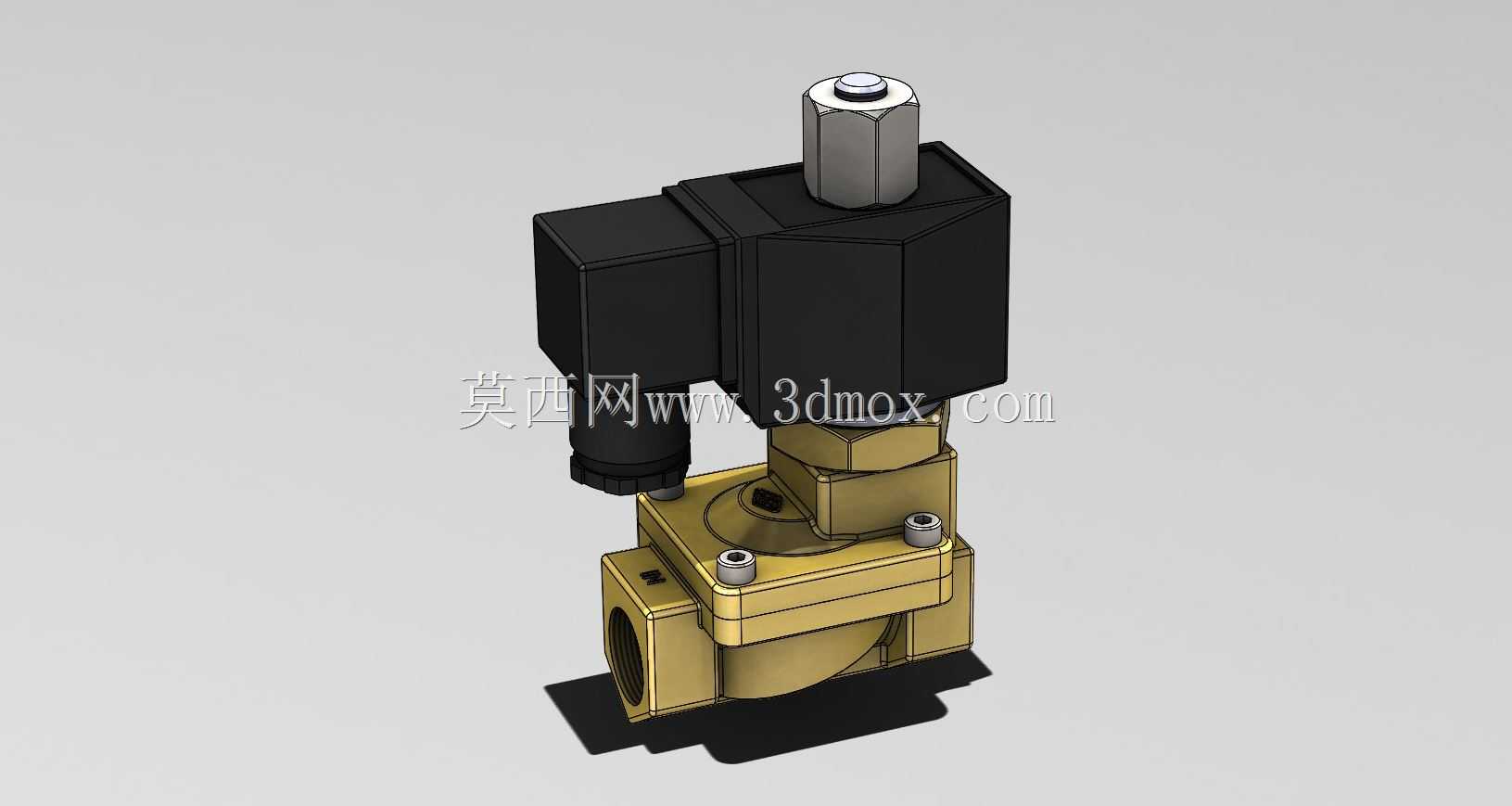

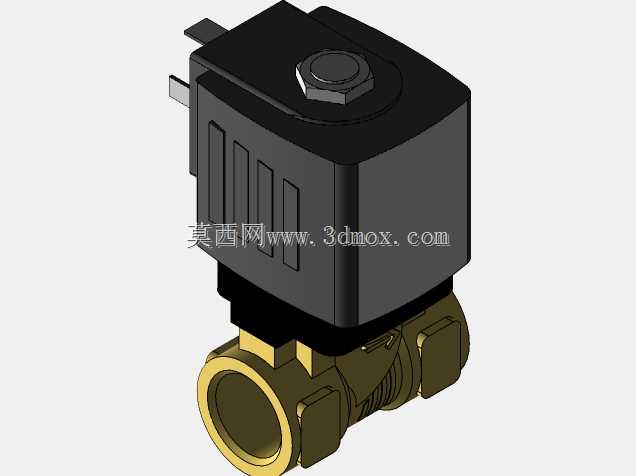

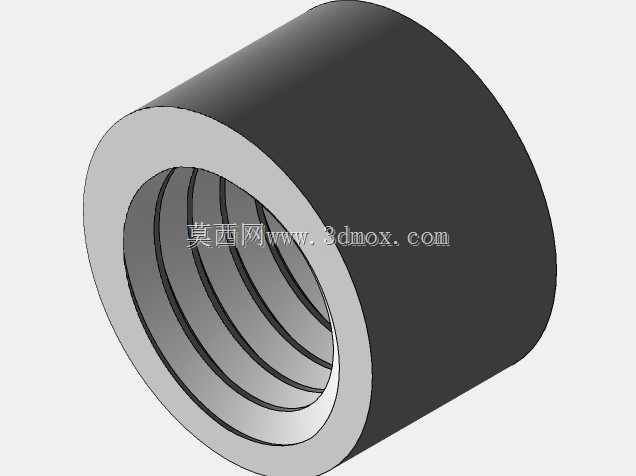

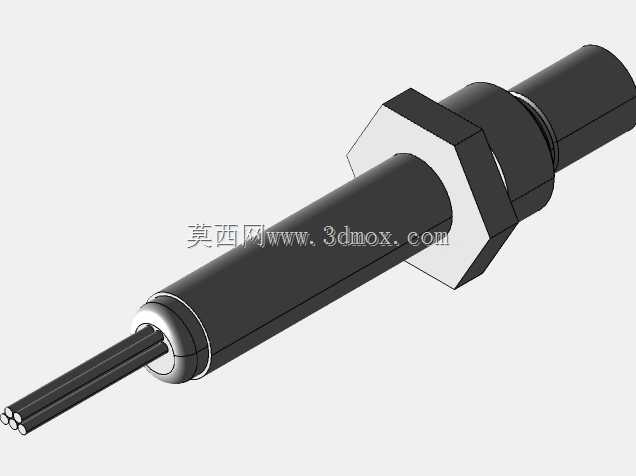

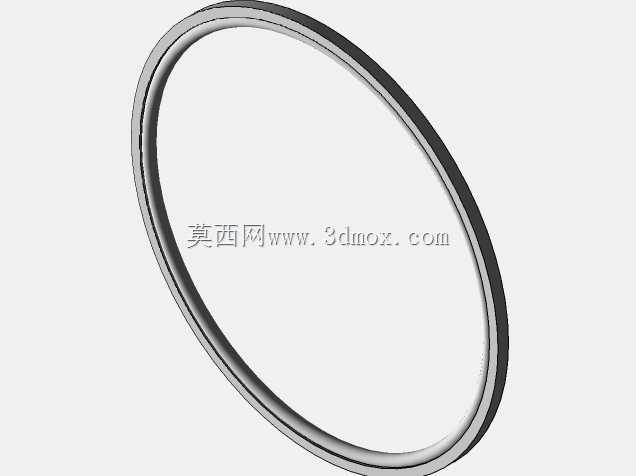

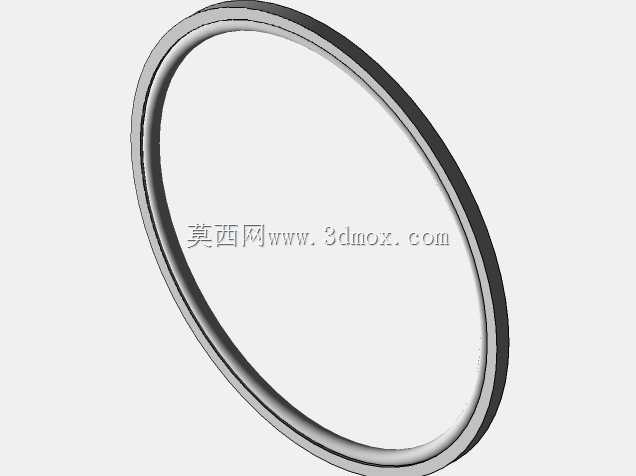

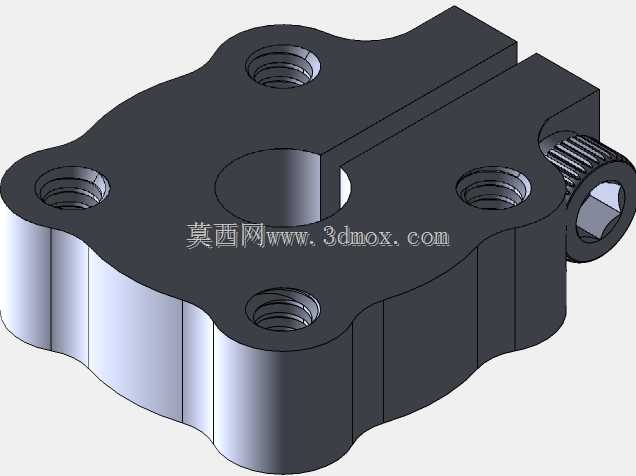

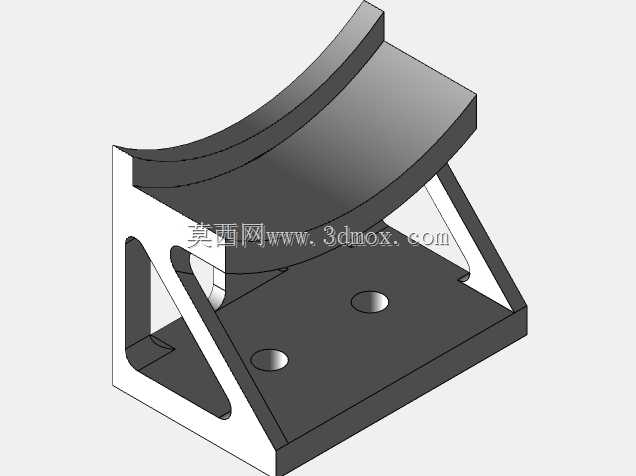

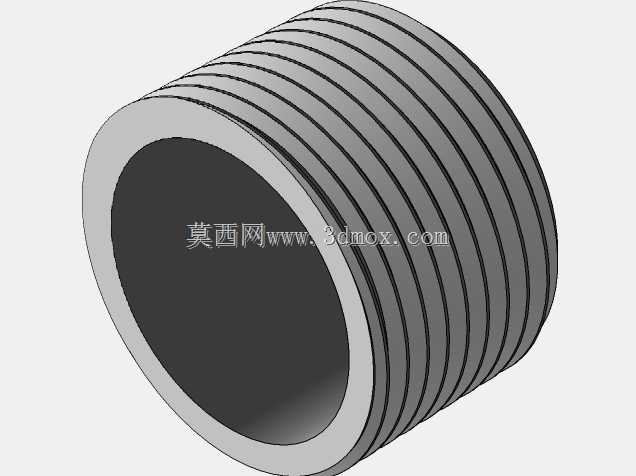

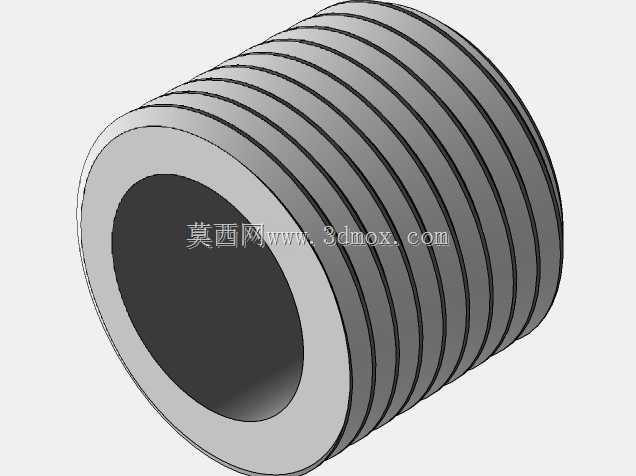

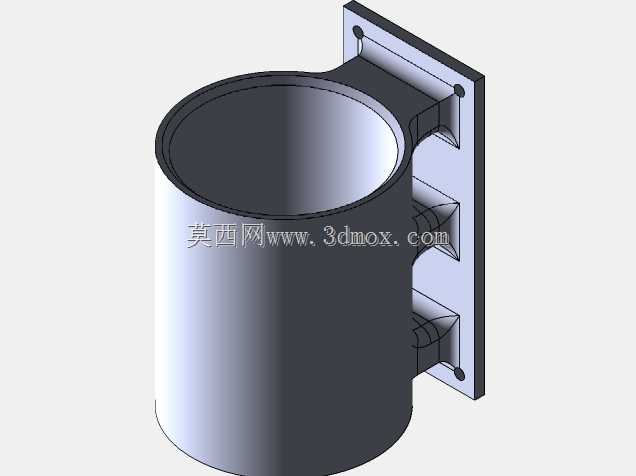

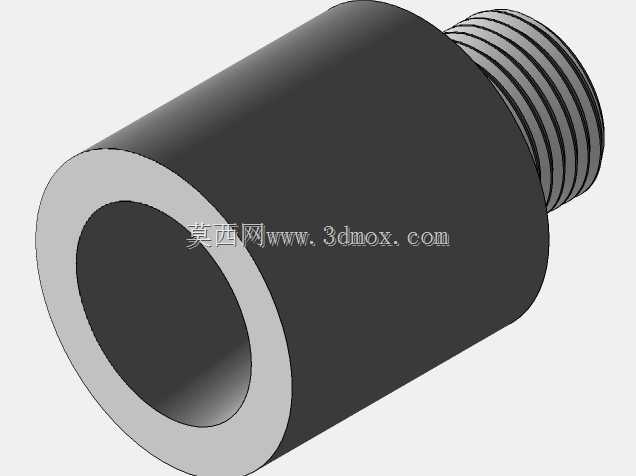

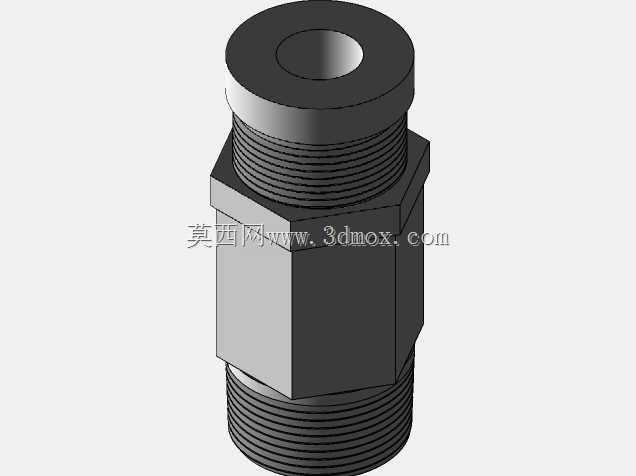

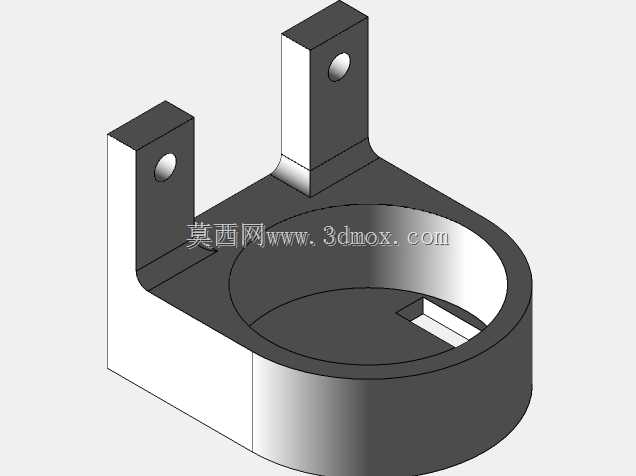

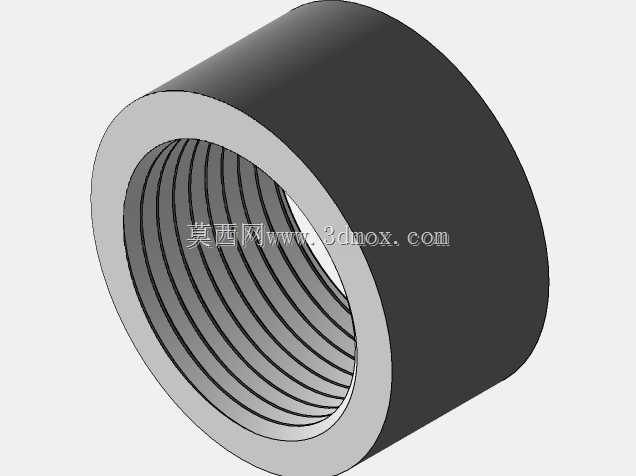

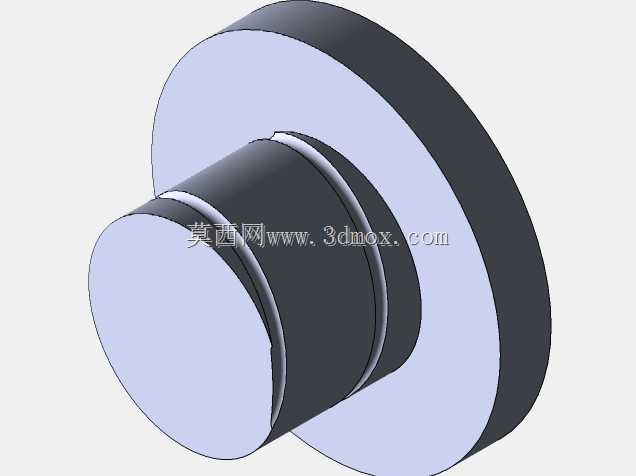

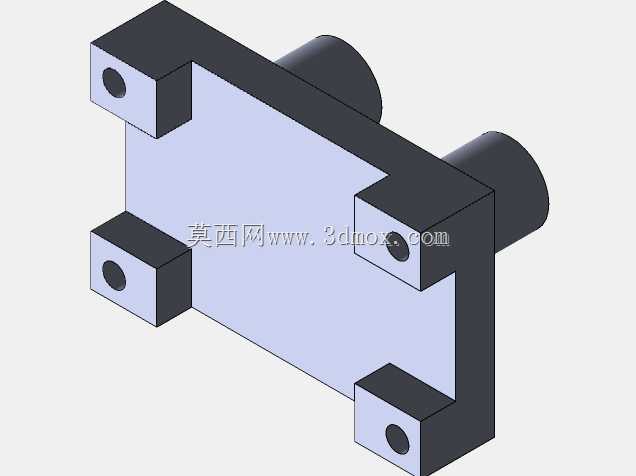

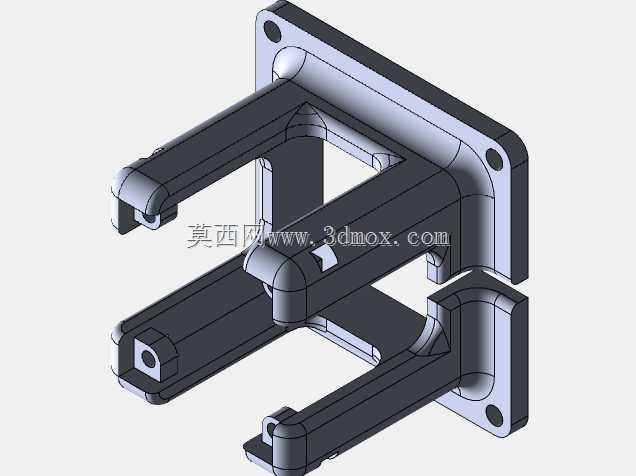

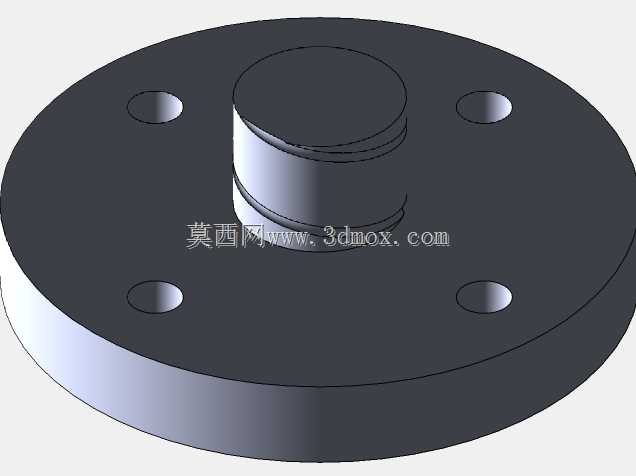

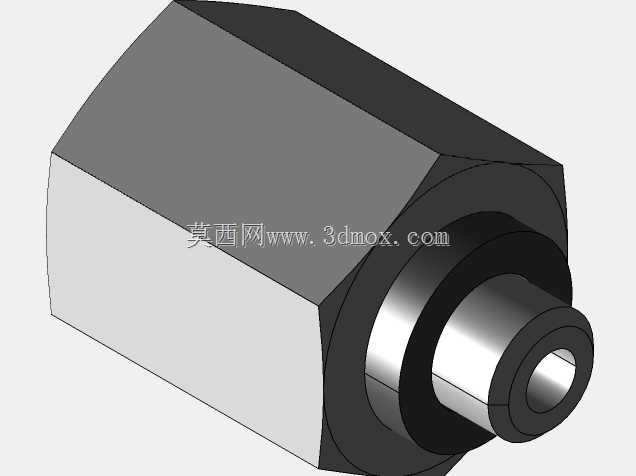

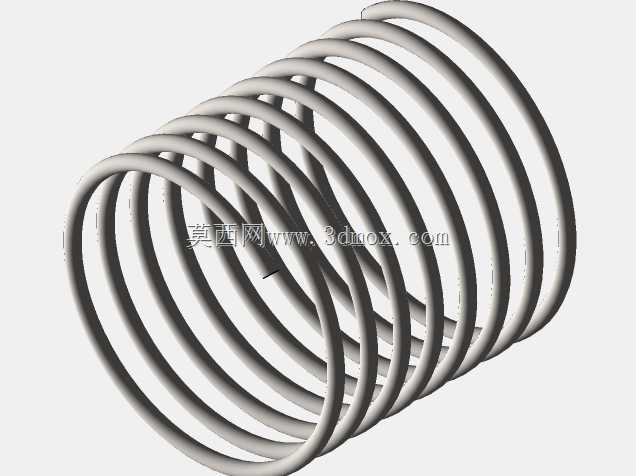

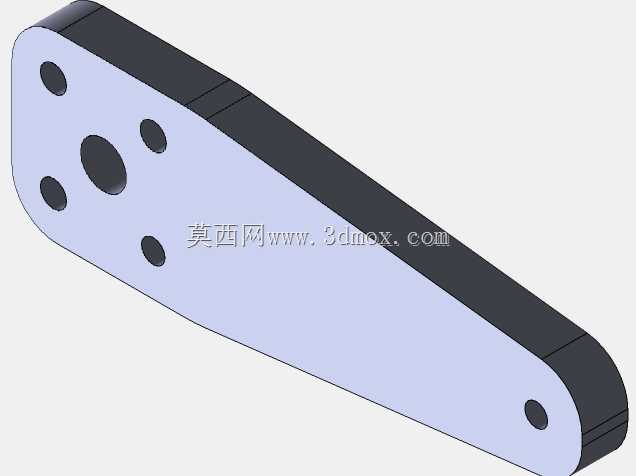

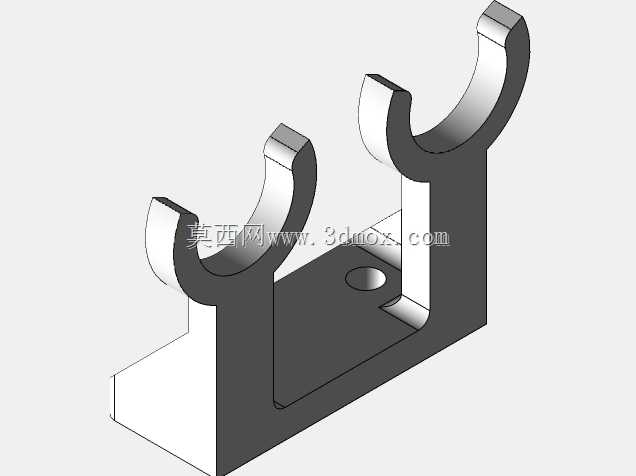

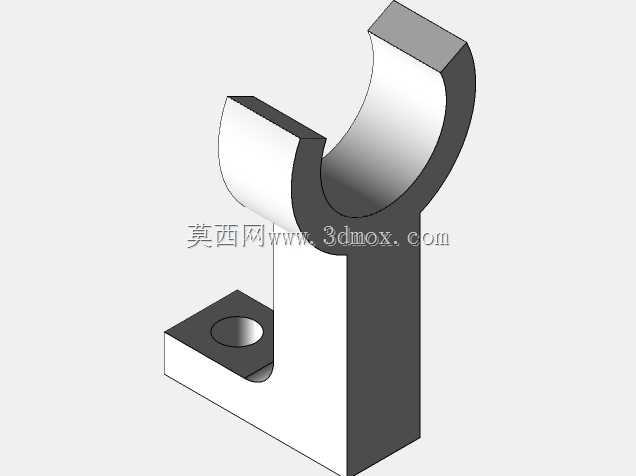

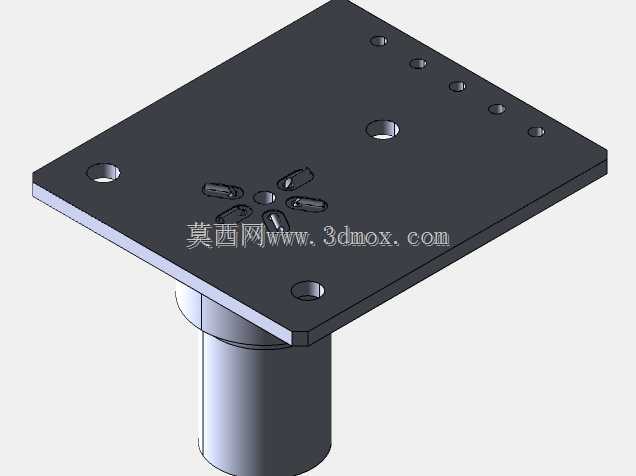

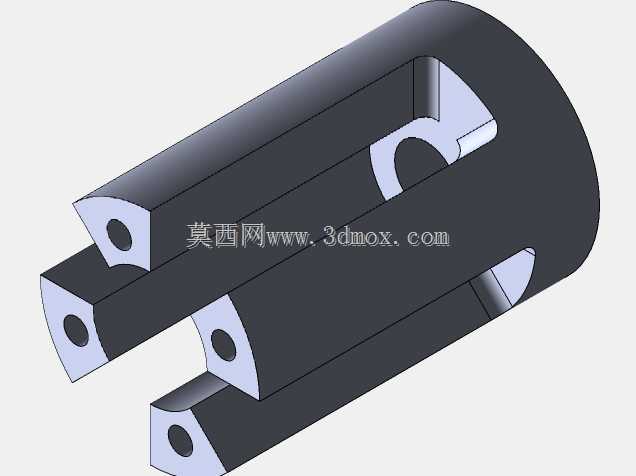

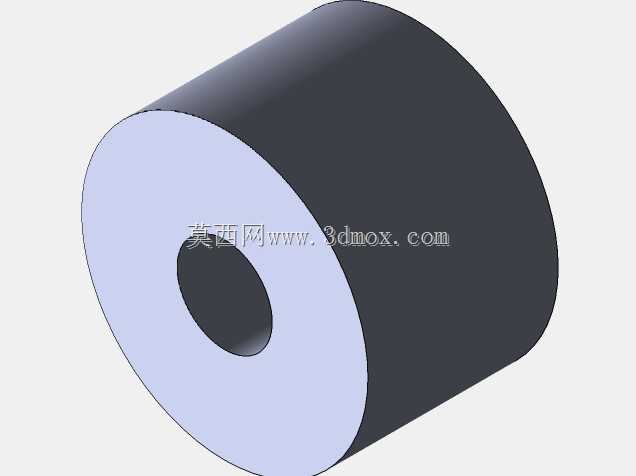

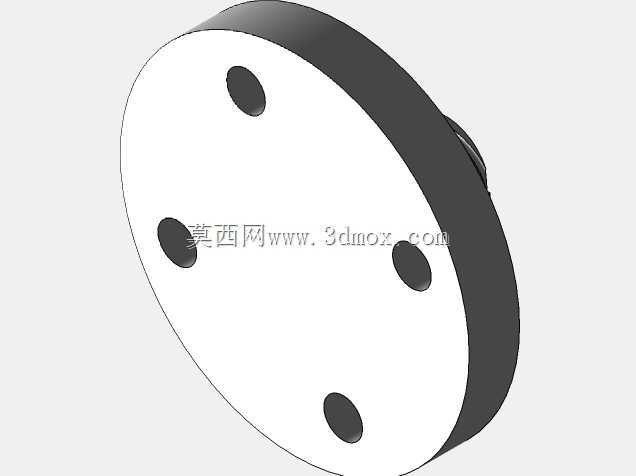

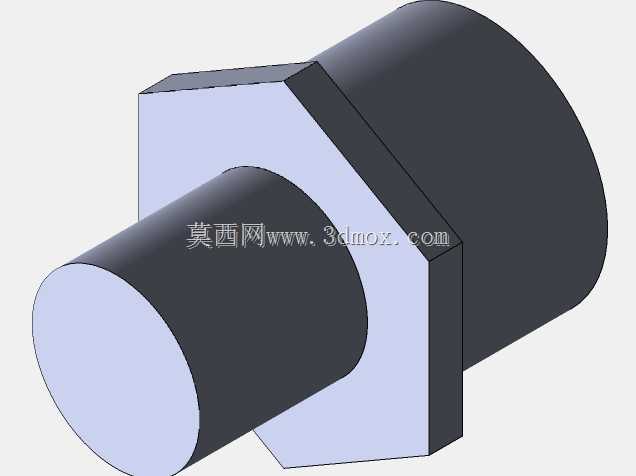

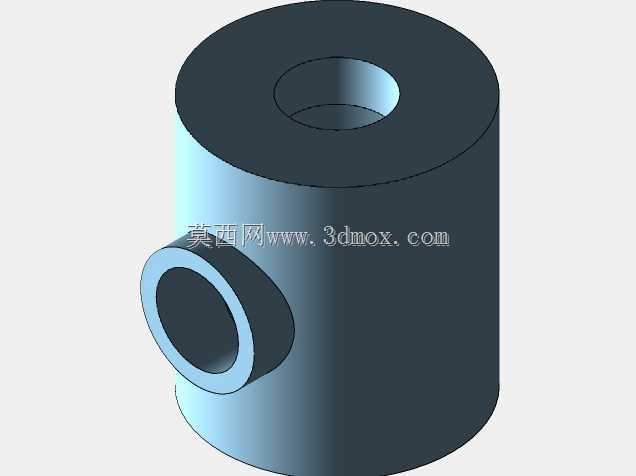

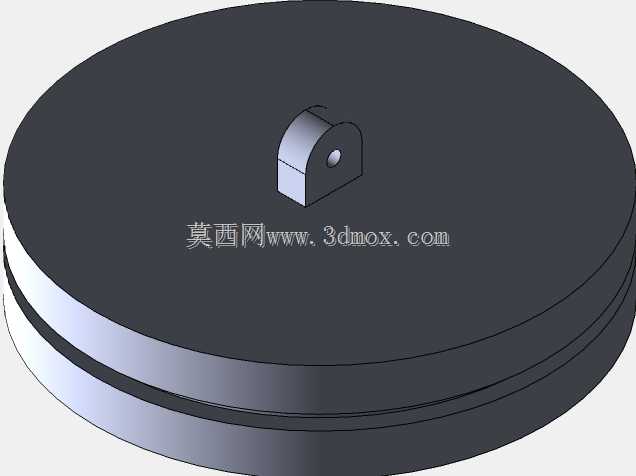

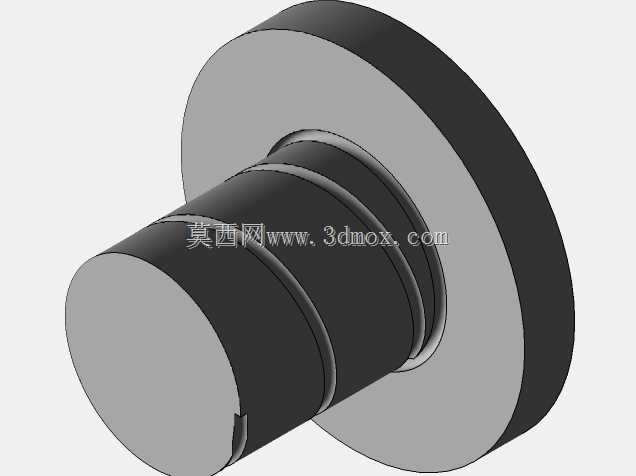

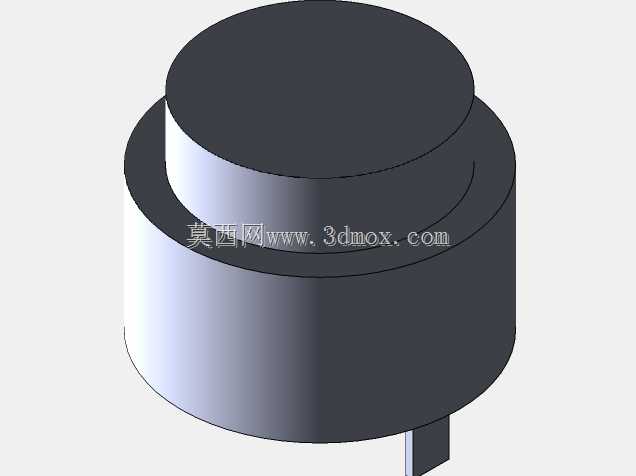

　　气路部分的结构设计是整个设备的核心，内部依次排布氧气输入接口、空气输入接口、夹管阀组件、步进电机驱动的曲轴活塞机构、氧浓度传感器、减压阀、过滤器、y型阀、文丘里管流量传感器以及呼气末正压阀。氧气与空气输入后先经过夹管阀控制通断与流量比例，夹管阀的动作时序由控制单元根据氧浓度传感器的实时反馈调整，保证输出气体的氧浓度符合设定值。混合后的气体进入活塞缸，由步进电机带动曲轴机构驱动活塞往复运动，通过调整活塞的行程与运动频率控制输出潮气量与通气压力，活塞的运动参数可根据患者的实际通气需求灵活调整，既可以控制输送的空气量，也能通过活塞位置的限定调整压缩腔容积，实现压力与容量的双重控制。减压阀设置在吸气管路端，将管路压力稳定维持在安全阈值范围内，避免压力过高损伤患者气道。气体输出前经过过滤器滤除杂质，再通过y型阀分别连接吸气与呼气管路，y型阀与患者端管路之间设置文丘里管流量传感器，实时监测输出气体的压力、流速与潮气量，同时该传感器还能检测患者自主呼吸产生的压降，触发设备同步送气，支持自主通气模式，提升患者通气时的舒适度。呼气端的夹管阀在吸气阶段保持关闭，维持气道正压，呼气阶段打开，气体经过呼气末正压阀排出，保证呼气末气道维持设定的正压值，避免肺泡塌陷。

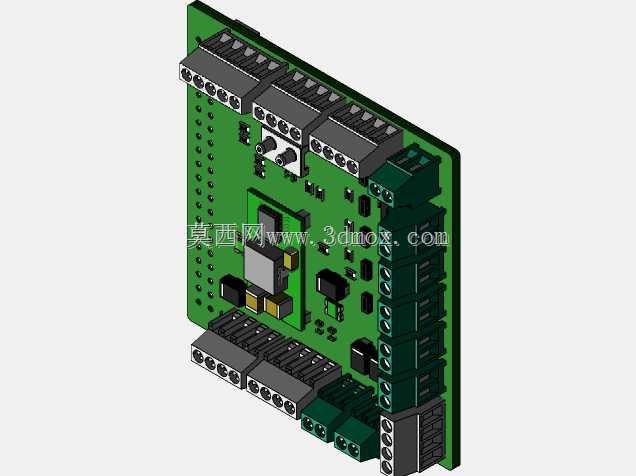

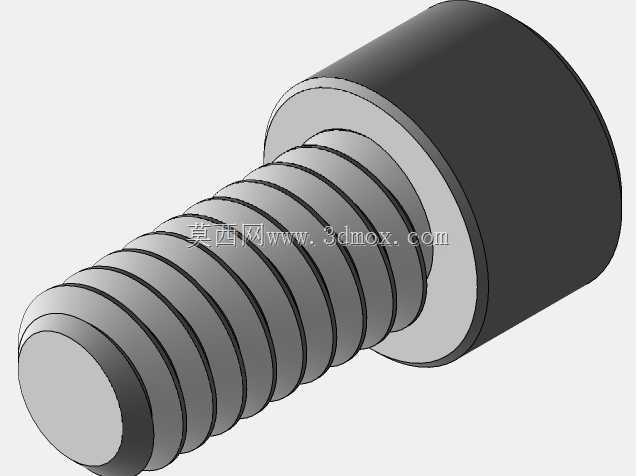

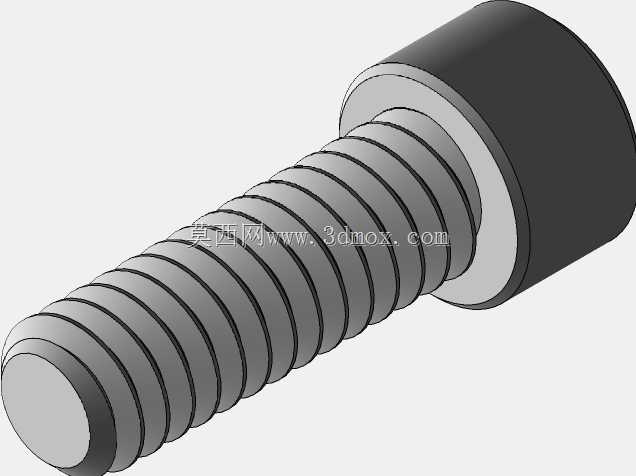

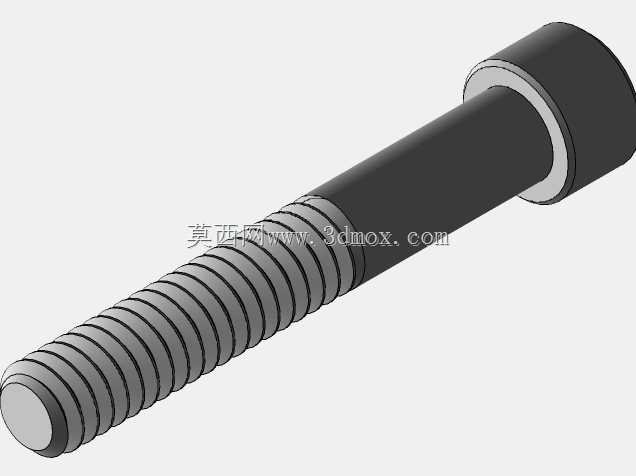

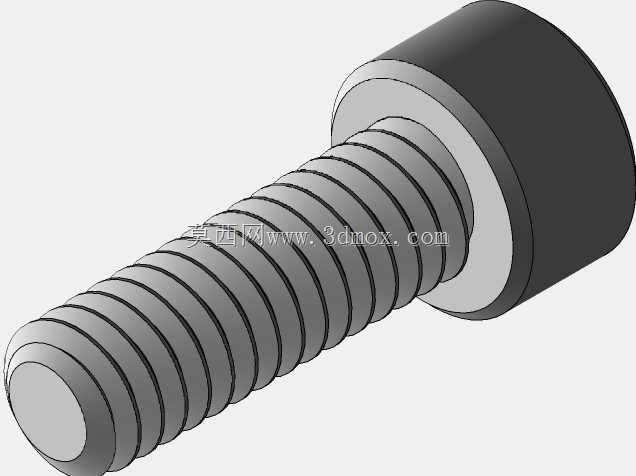

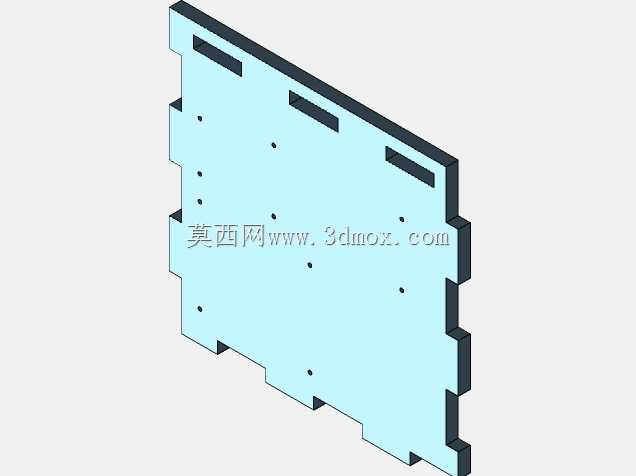

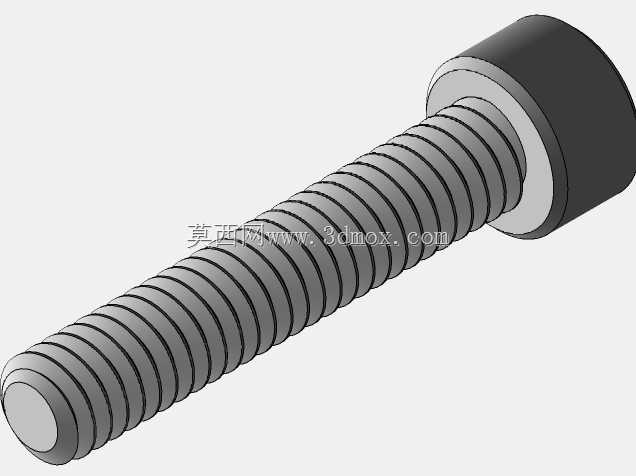

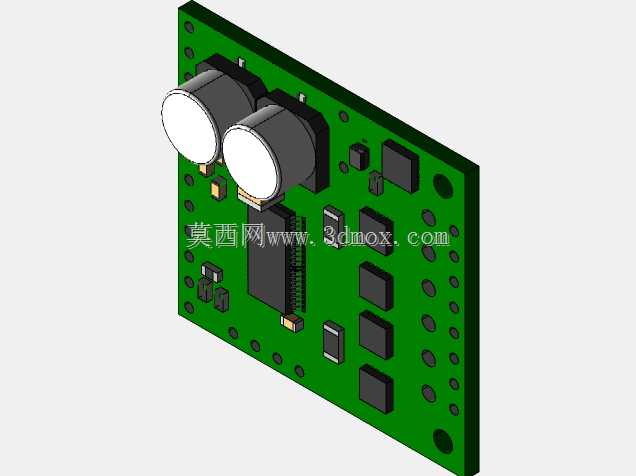

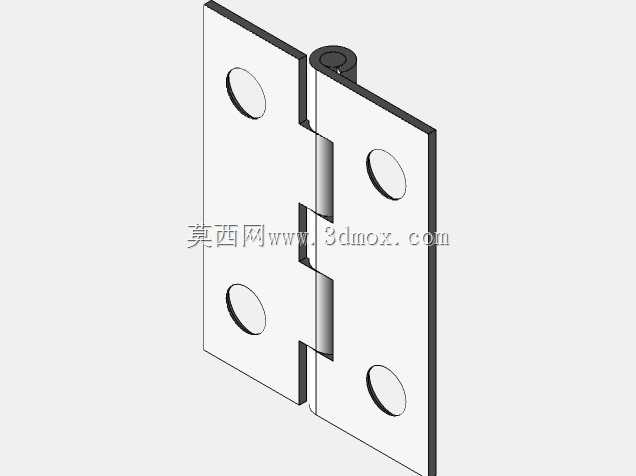

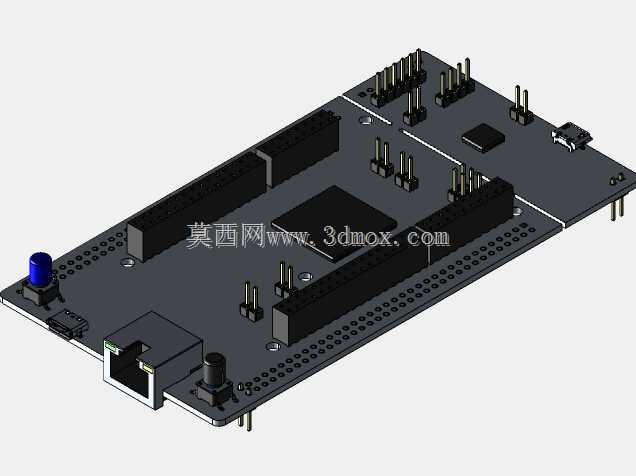

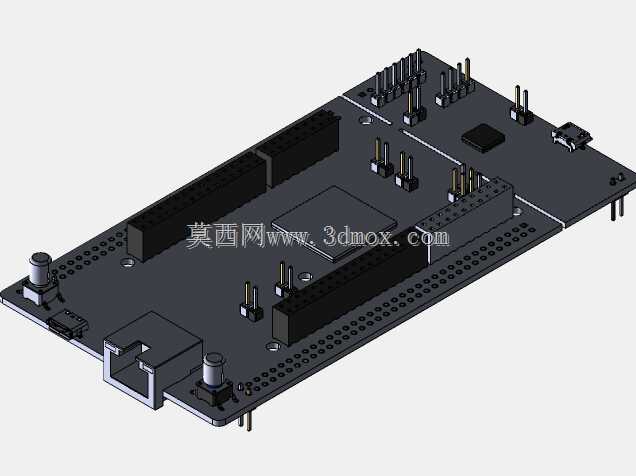

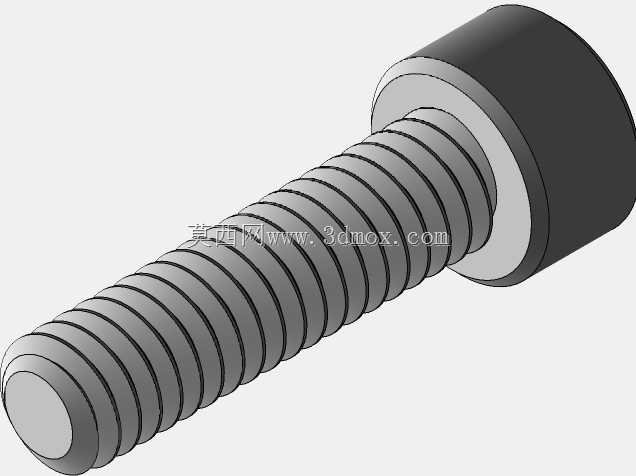

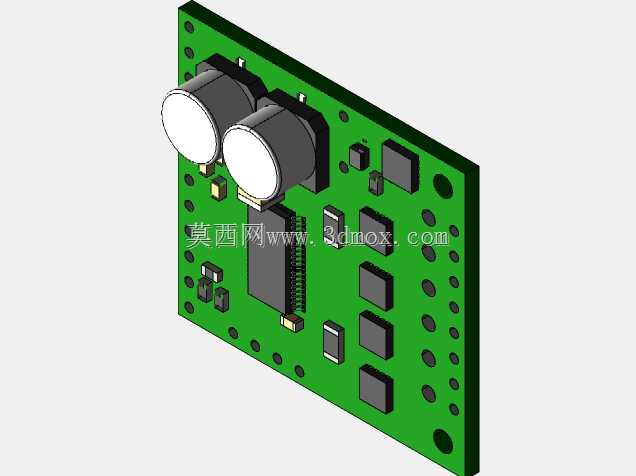

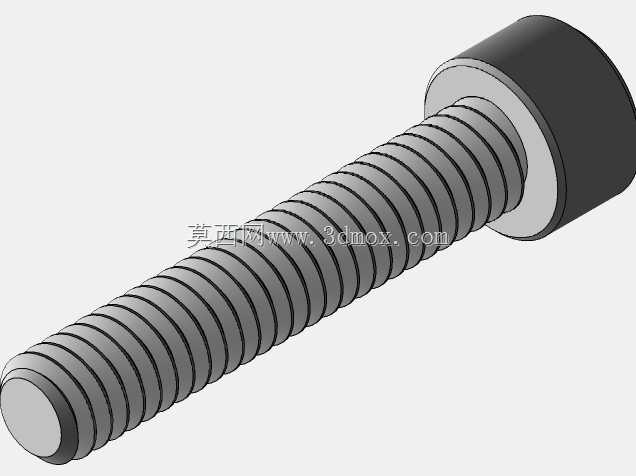

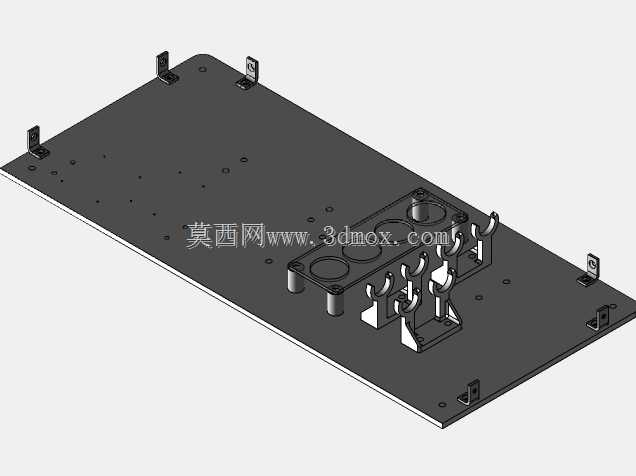

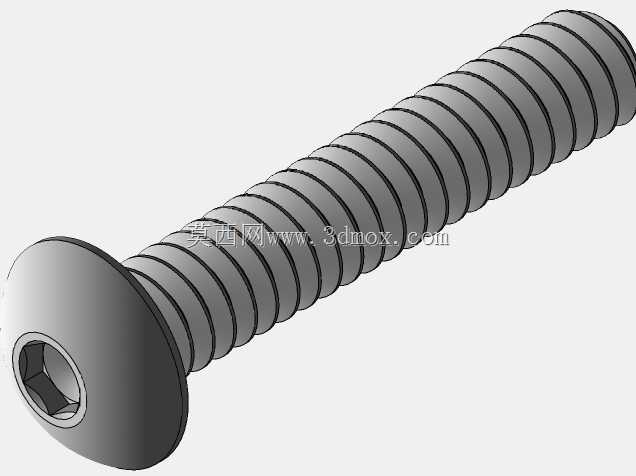

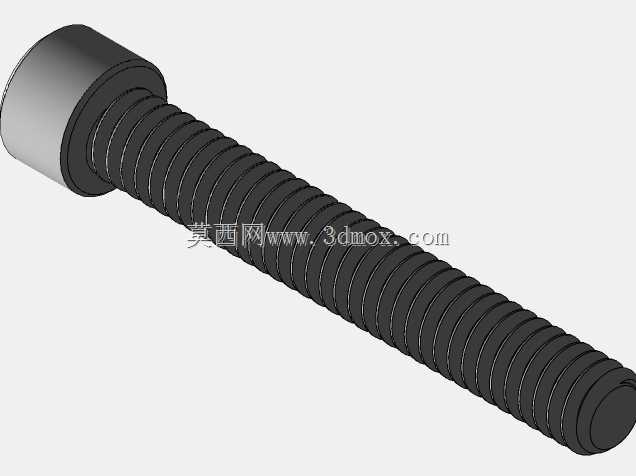

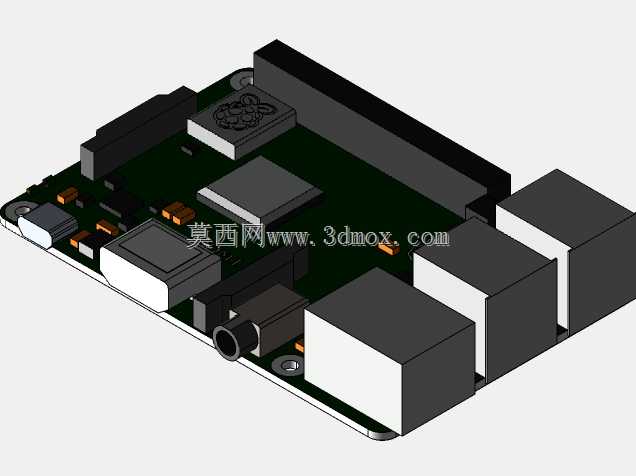

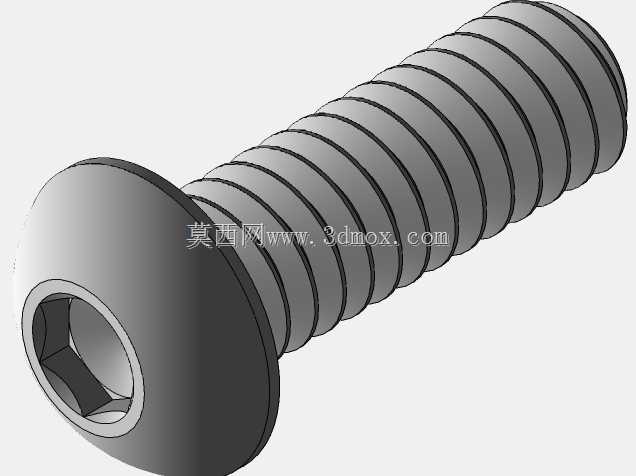

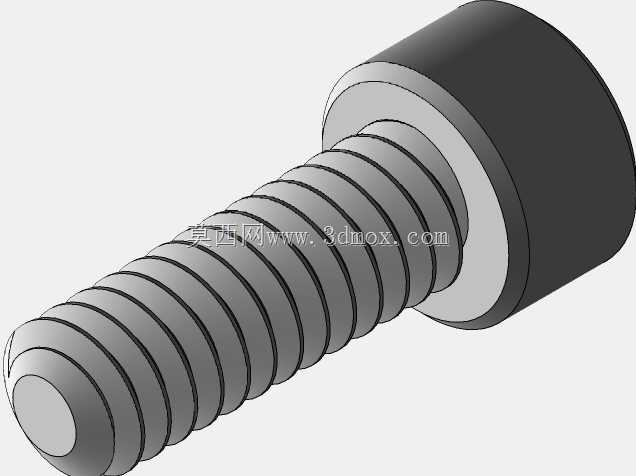

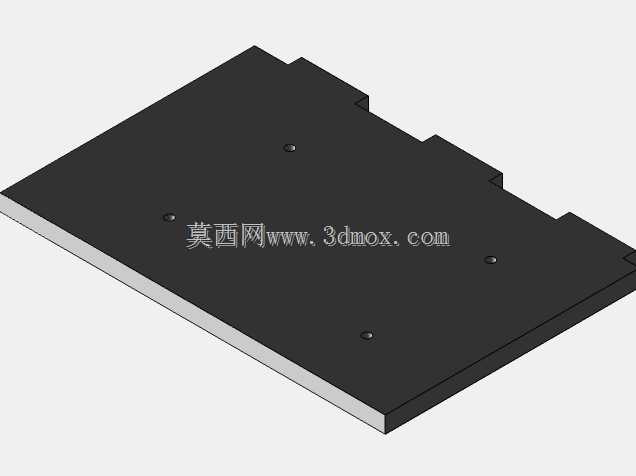

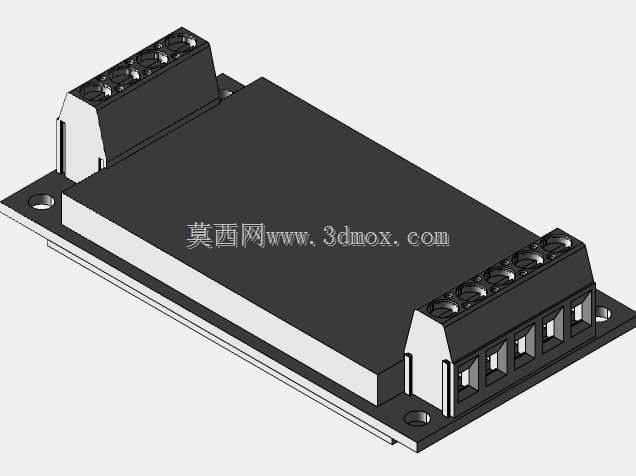

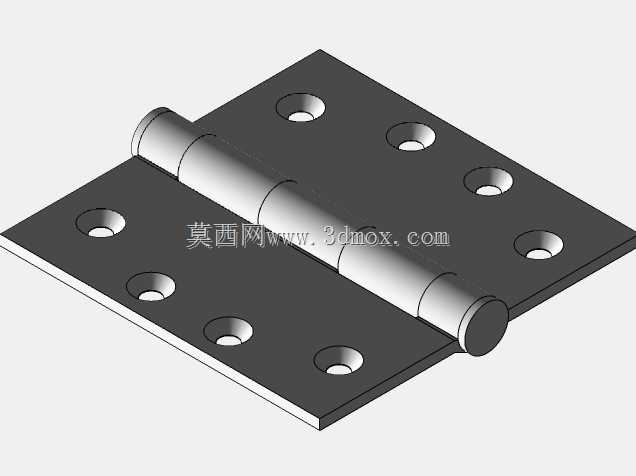

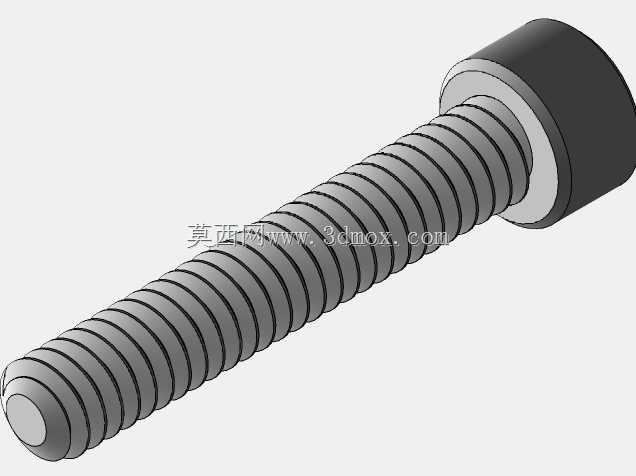

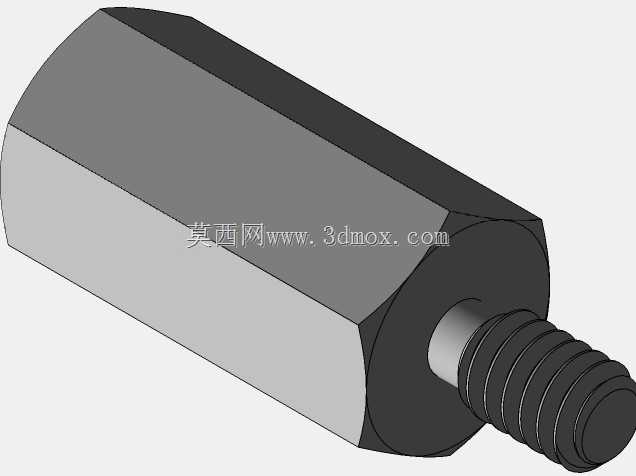

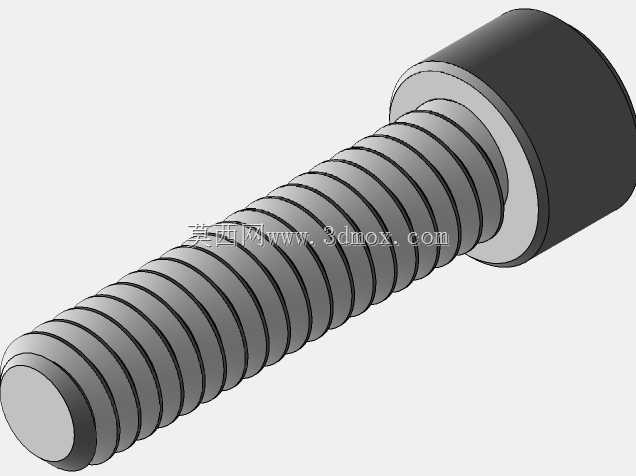

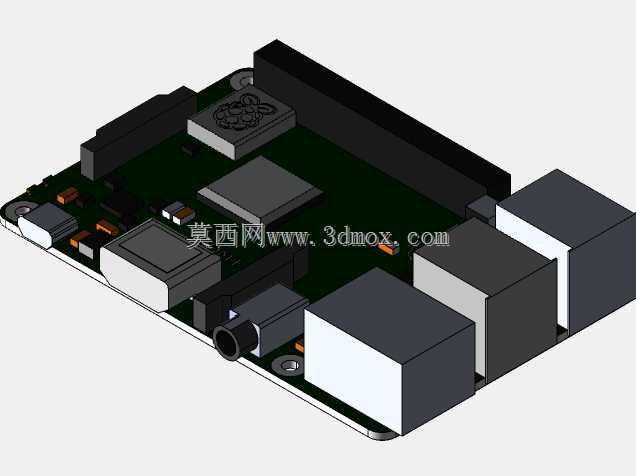

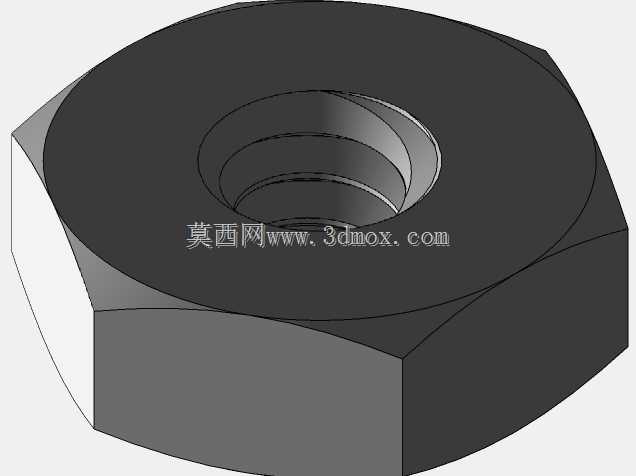

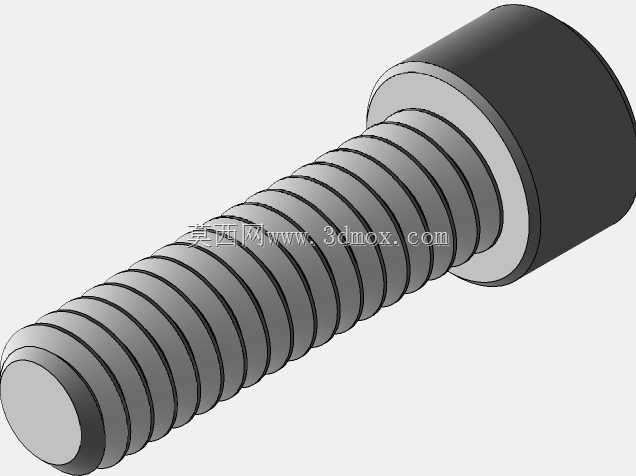

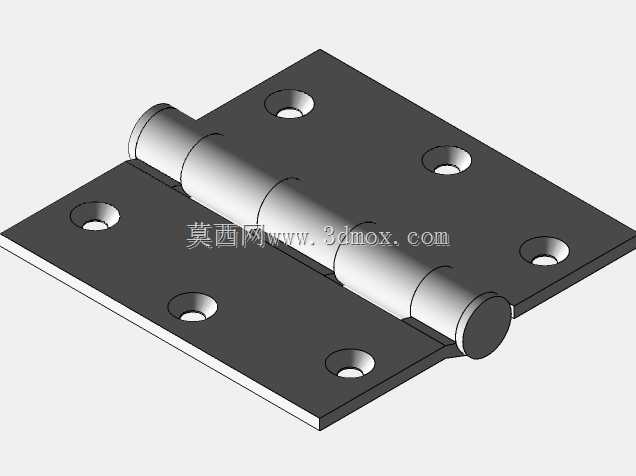

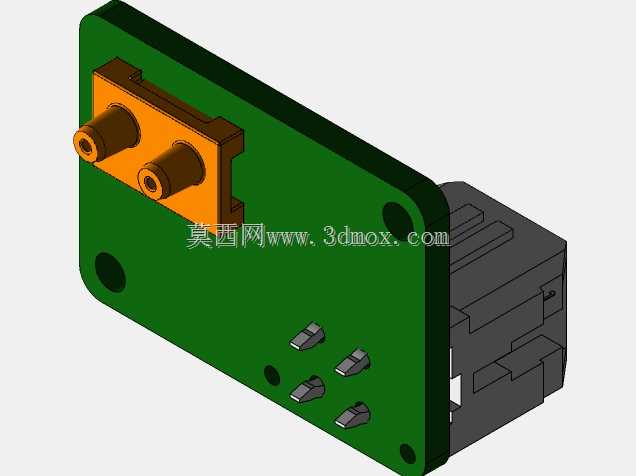

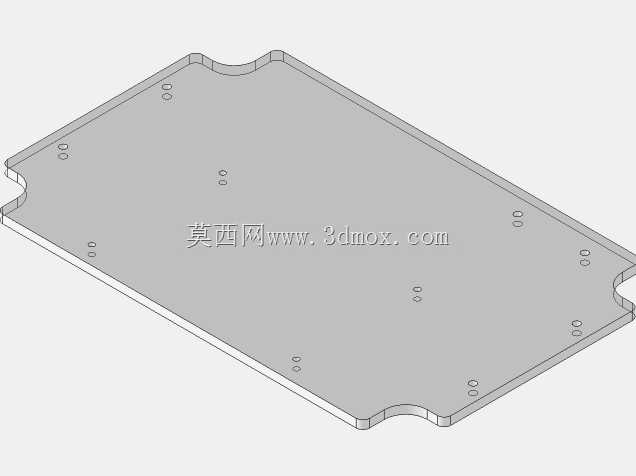

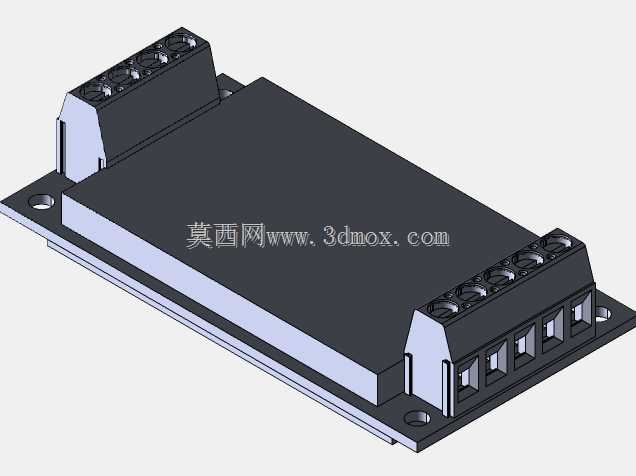

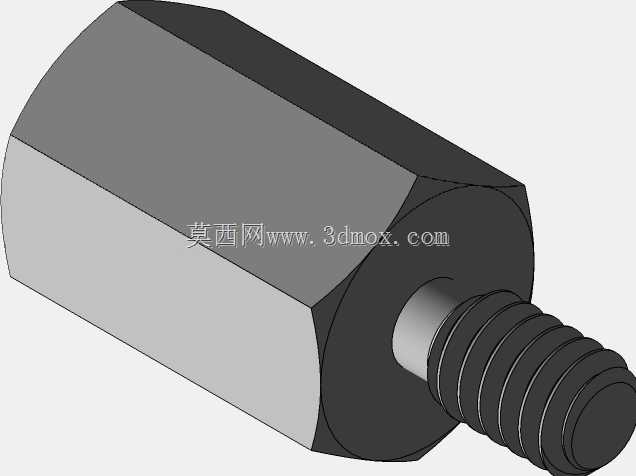

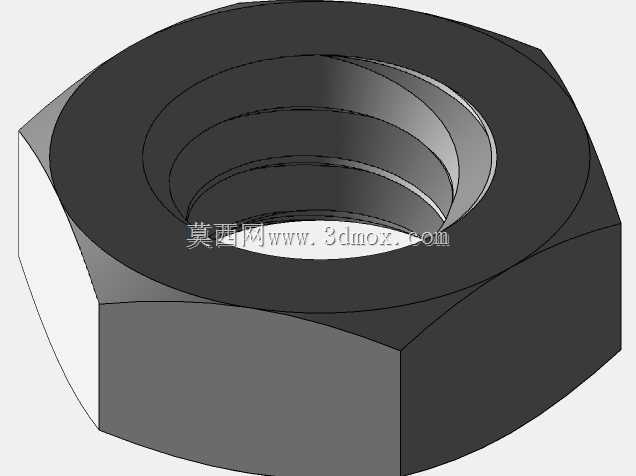

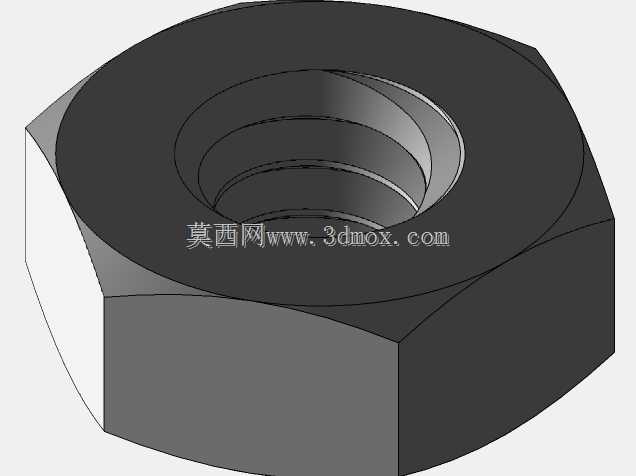

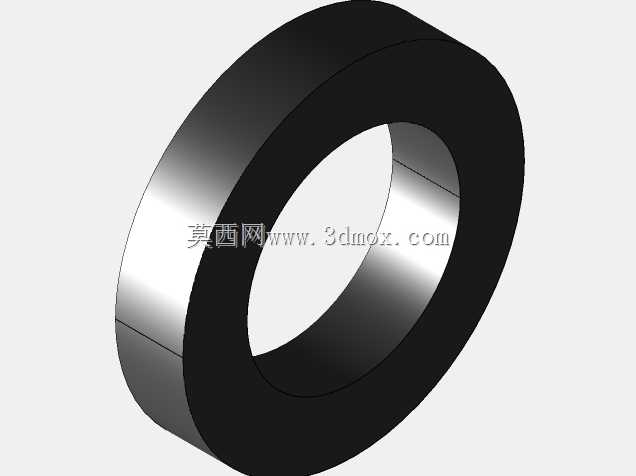

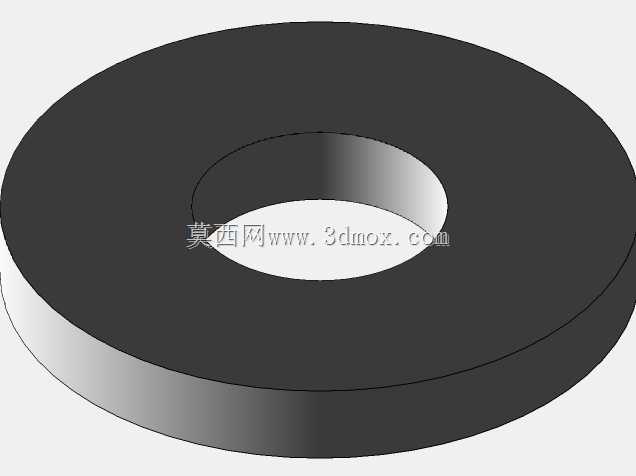

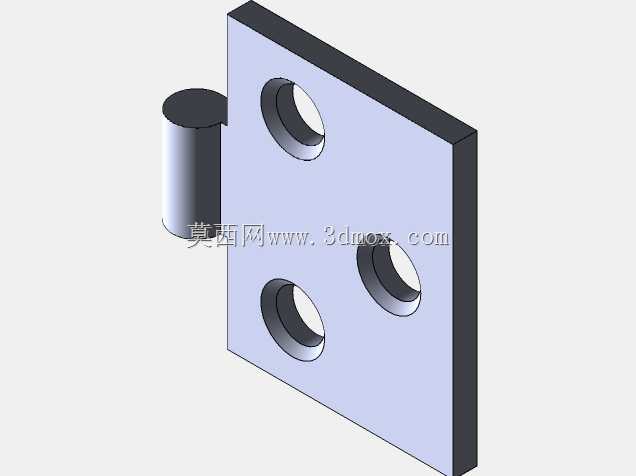

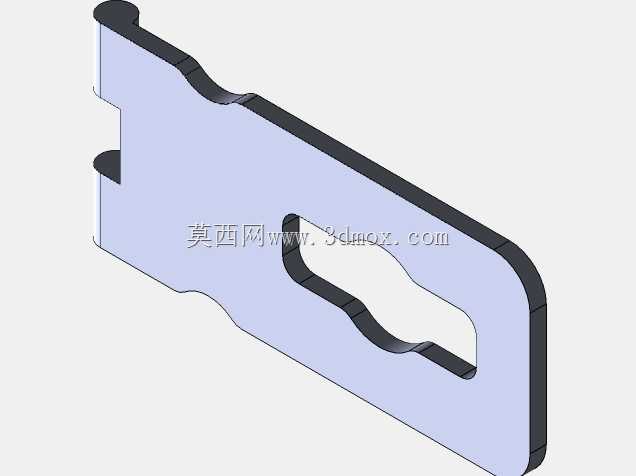

　　控制模块部分预留了树莓派控制板的安装位，所有传感元件与执行元件的线路都通过内部走线槽规整排布，避免线路干扰气路元件的动作，同时方便后期的维护检修。整机的外形尺寸控制在桌面级设备的合理范围内，宽度与深度适配常规医疗推车的放置台面，安装边界预留了足够的管路连接与操作空间，侧面与背部预留接口的位置都做了避让设计，外接管路与电源线后不会出现弯折受压的情况。设备的外壳拼接处采用卡扣加螺丝的固定方式，既保证外壳拼接的紧密性，也方便拆卸维护内部元件，所有外露的边角都做了圆角处理，避免日常操作时磕碰划伤。

　　从实际应用场景来看，这款设备既可以用于院内急诊、普通病房的常规呼吸支持，也可作为应急储备设备用于公共卫生事件中的呼吸救治，结构设计上兼顾了性能稳定性与维护便捷性，所有气路元件都采用标准化接口，可快速替换损坏的部件，降低日常维护的成本与难度。
