可更换滤片式3D打印防护面罩结构设计

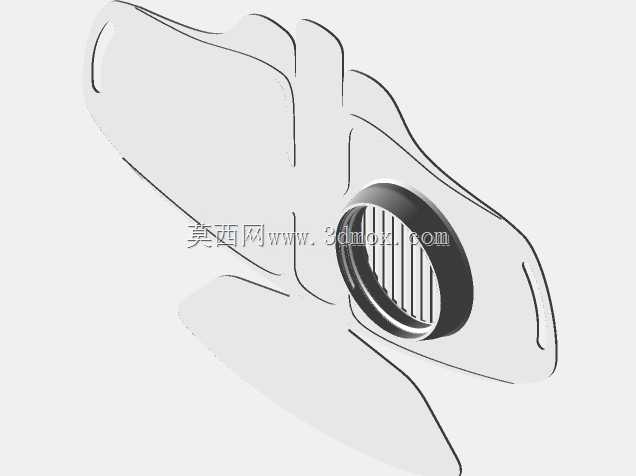

　　在个体呼吸防护装备的实际应用场景中，传统一次性防护口罩存在贴合度不足、长时间佩戴易闷汗、滤材无法单独更换导致整体废弃浪费等问题，这款可更换滤片的3D打印防护面罩，正是针对日常防护、临时作业防护、公共场景出行等多场景的使用需求做的结构优化设计。从实际使用的核心需求出发，设计时首先考虑的是面部贴合的适配性，整体轮廓采用贴合亚洲人面部曲面的弧度设计，边缘做了圆滑过渡，能够适配不同脸型的鼻梁、颧骨、下颌线条，减少佩戴时的局部压痕，同时保证佩戴时的密封性能，避免未经过滤的空气从面罩与面部的缝隙处进入。面罩主体的滤片安装位设置在正面居中位置，采用环形卡槽结构固定滤片，滤片可根据使用场景的防护需求更换不同过滤等级的滤材，不需要整体更换面罩主体，

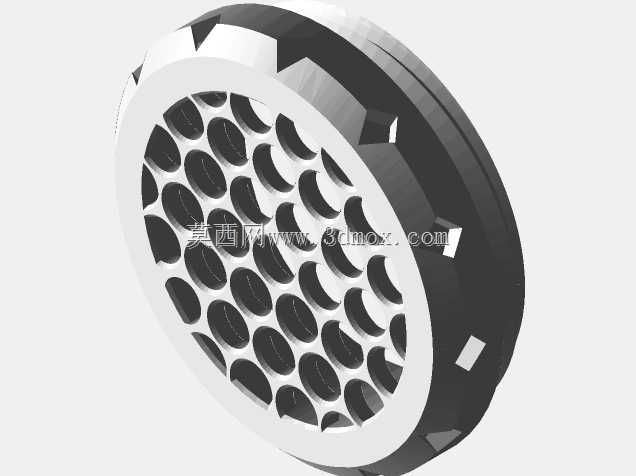

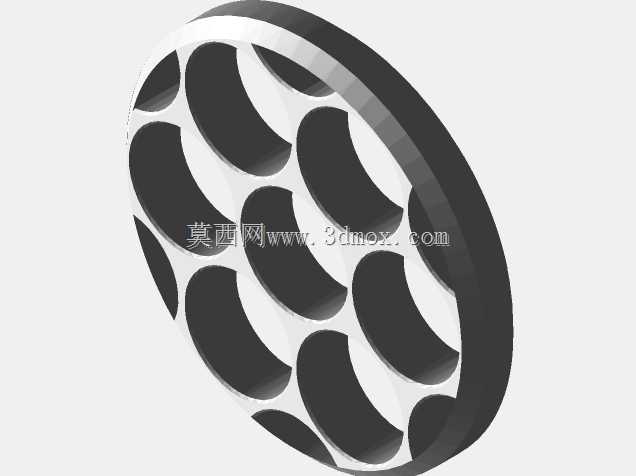

　　日常使用后仅需对主体做清洁消毒即可重复使用，大幅降低长期使用的耗材成本。从结构设计的细节来看，面罩主体做了轻量化的壁厚处理，整体壁厚控制在1.8-2.2mm区间，既保证3D打印成型后的结构强度，不会因为日常拿取、佩戴受力出现开裂变形，又能尽可能降低整体重量，减少长时间佩戴对耳部、面部造成的负重压力。滤片安装位的格栅结构做了等距排布设计，格栅条宽度1.2mm，间距3mm，既能够对滤片起到均匀的支撑作用，避免呼吸时滤片因为内外气压差出现凹陷变形，又不会对呼吸气流造成过大的阻碍，保证佩戴时的呼吸顺畅度。面罩两侧预留了标准的绑带安装孔位，孔位做了圆角强化处理，避免绑带反复拉扯造成孔位开裂，可适配弹性挂耳绳、头戴式绑带等多种固定方式，

　　用户可根据自身佩戴习惯选择合适的固定方案，适配长时间佩戴的舒适性需求。从安装边界与适配尺寸来看，面罩整体横向最大宽度为135mm，纵向最大高度为110mm，滤片安装位的有效通流直径为45mm，能够覆盖口鼻区域的有效防护范围，同时不会遮挡下方视线，不影响日常佩戴时的说话、饮水等动作。3D打印的成型方式让这款面罩的生产门槛大幅降低，不需要开模即可快速制作，在应急防护场景下可以快速实现小批量生产补充防护物资，结构上没有复杂的装配零件，所有功能结构都在主体上一体成型，打印完成后仅需简单去除支撑、打磨边缘即可投入使用，后期维护也仅需定期更换滤片、清洁面罩主体即可，没有复杂的保养要求。在实际使用场景中，这款面罩既可以用于日常公共出行的基础防护，

　　也可以更换更高等级的滤片用于粉尘作业、轻度消杀作业等场景的临时防护，相比传统一次性防护用品，其可重复使用的特性能够减少耗材浪费，可更换滤片的设计也能灵活匹配不同场景的防护等级需求，结构上的人体工学优化也解决了传统防护用品长时间佩戴舒适度不足的问题。设计过程中也充分考虑了3D打印的工艺特性，所有结构都做了自支撑角度优化，打印时不需要添加过多的内部支撑，减少后期处理的工作量，同时避免支撑去除后留下的表面瑕疵影响佩戴舒适度，所有边角都做了R2以上的圆角处理，不会出现尖锐棱角划伤皮肤的问题，整体结构没有细小的易损零件，日常使用的耐用性更强。
