英伟达Tesla计算卡适配塔式机箱风扇护罩

　　在机架式计算卡改装塔式机箱散热的实操场景中，计算卡自带的涡轮散热风道往往无法适配塔式机箱的开放式散热环境，尤其是Nvidia Tesla系列的K80、M40、M60这类双芯或大功耗计算卡，原装散热的出风方向与塔式机箱的前进后出风道存在明显冲突，直接安装会导致热量在机箱内部淤积，核心温度长时间处于高位，不仅会触发功耗墙降频影响计算性能，长期高温运行还会加速板卡元器件老化，缩短硬件使用寿命。这款风扇护罩正是针对这类改装场景设计的导风结构，核心作用是将计算卡涡轮风扇排出的热流进行规整引导，避免热流在PCIe插槽区域四散，让热风能够顺着护罩形成的封闭通道直接流向机箱尾部的排风位，匹配塔式机箱的常规散热风道逻辑。

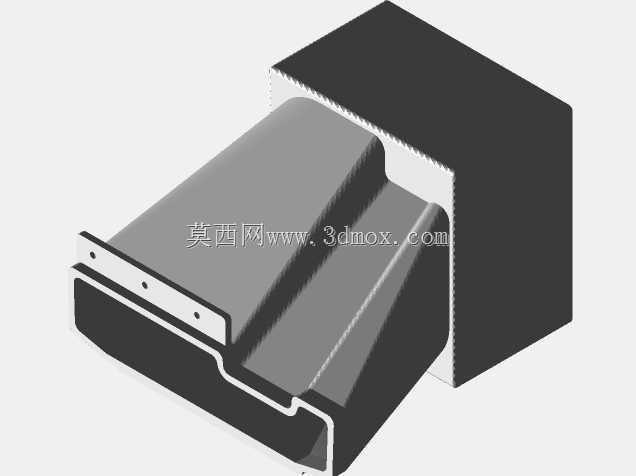

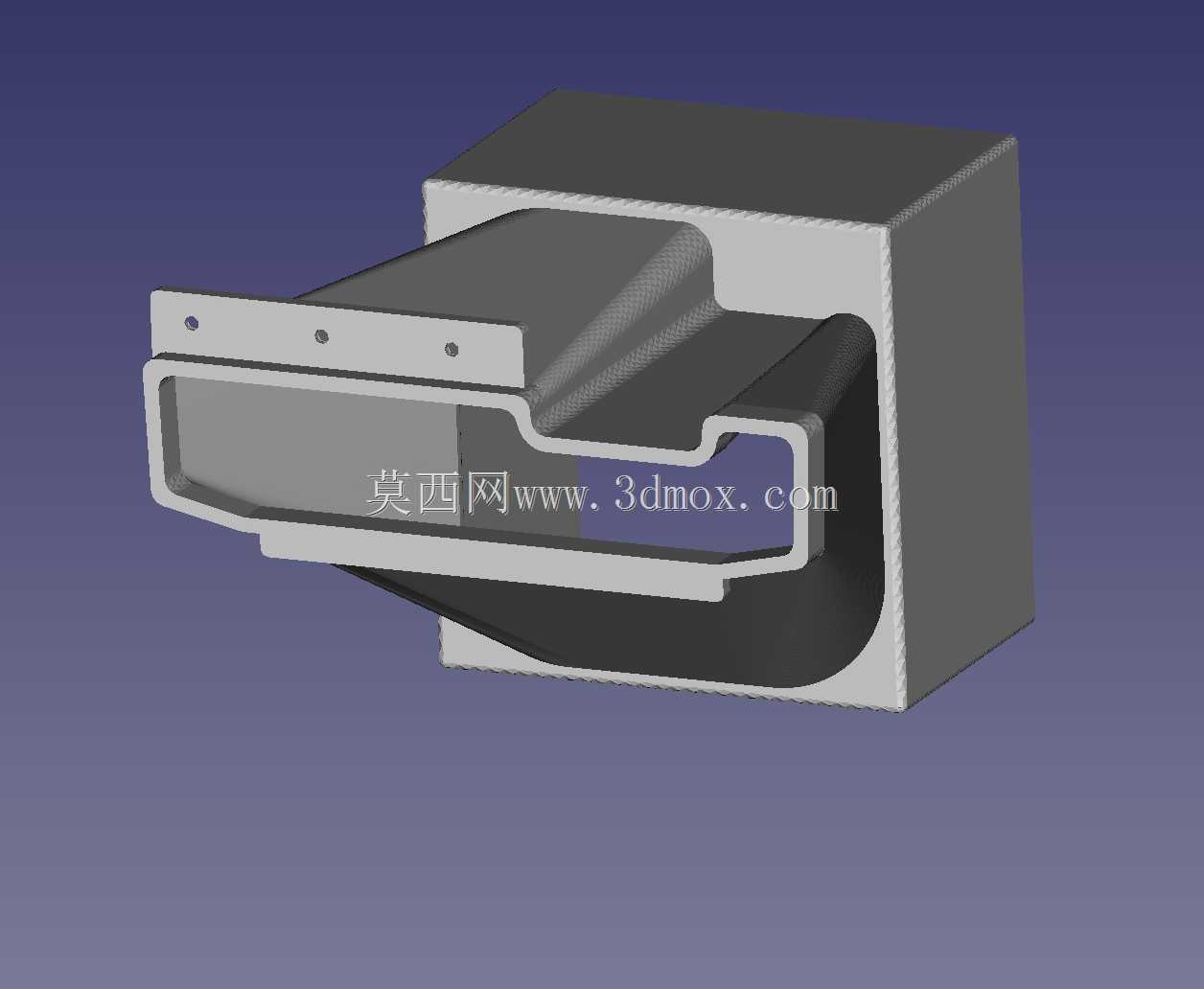

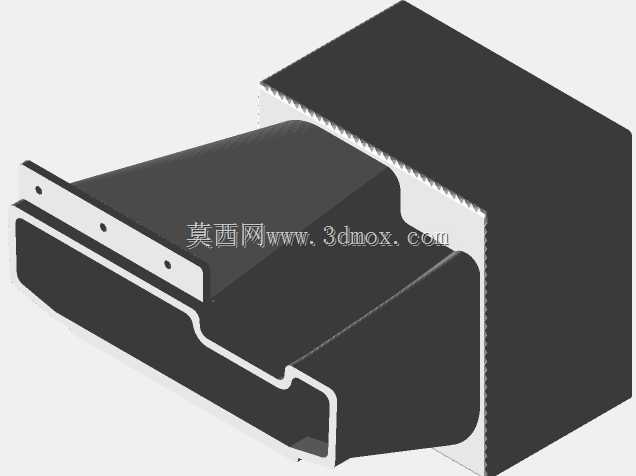

　　从结构设计来看，护罩采用上下分体式组合结构，拆分后的两个部件分别对应导风通道的上半腔体与下半腔体，这种分体设计首先解决了大尺寸一体结构打印或加工时的形变问题，同时也能在安装时避开计算卡PCB板上的凸起电容、供电接口等元器件，不需要对原有板卡做任何破坏性改装。护罩的安装贴合面做了与计算卡散热外壳轮廓匹配的仿形止口，安装后能够与计算卡的涡轮出风口紧密贴合，避免导风过程中出现漏风泄压的问题，保证热流能够全部进入导风通道。护罩与机箱固定的一侧设计了带安装孔的法兰边，三个安装孔的孔位对应塔式机箱PCIe挡板区域的常规固定位，可以直接利用机箱原有PCIe位的固定结构完成安装，不需要额外在机箱上打孔或加装固定支架，降低改装的操作门槛。

　　尺寸边界上，护罩的核心适配尺寸为60mm×38mm，刚好匹配Tesla K80、M40、M60这几款计算卡的涡轮出风口尺寸，安装后整体向机箱尾部延伸的长度经过测算，不会与塔式机箱内常规长度的ATX电源、硬盘仓结构产生干涉，同时护罩的内部通道做了平滑的过渡曲面，没有直角弯折结构，能够尽可能降低风阻，减少涡轮风扇的排风负载，避免因为加装护罩导致风扇转速升高、运行噪音增大的问题。在实际装机测试中，加装这款护罩后，计算卡满负载运行时的核心温度能够比无导风结构时降低8-12℃，机箱内部其他硬件周边的环境温度也能下降3-5℃，有效改善了计算卡改装塔式机箱后的整体散热表现。

　　设计过程中还充分考虑了不同机箱的公差适配问题，护罩与计算卡贴合的边缘预留了0.2mm的装配间隙，既可以保证贴合紧密性，也能兼容不同批次计算卡散热外壳的细微尺寸误差，分体结构的拼接位置设计了定位卡扣，安装时不需要额外做对位调整，上下两部分扣合后即可形成完整的导风通道，配合少量耐高温粘接剂或者卡扣固定就可以完成组装，操作十分便捷。对于需要将二手服务器计算卡改装到家用塔式机箱做AI推理、科学计算的用户来说，这款护罩能够以极低的成本解决散热风道不匹配的核心痛点，不需要更换计算卡的原装散热总成，保留原装涡轮风扇的散热可靠性的同时，适配塔式机箱的使用环境。
