枪型便携气体打火机结构设计

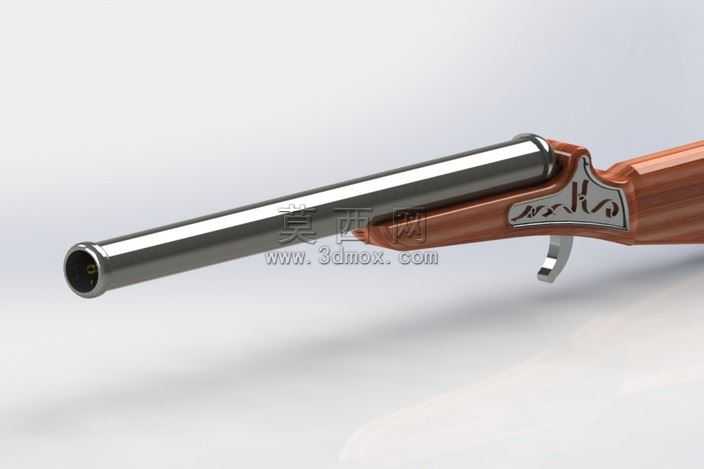

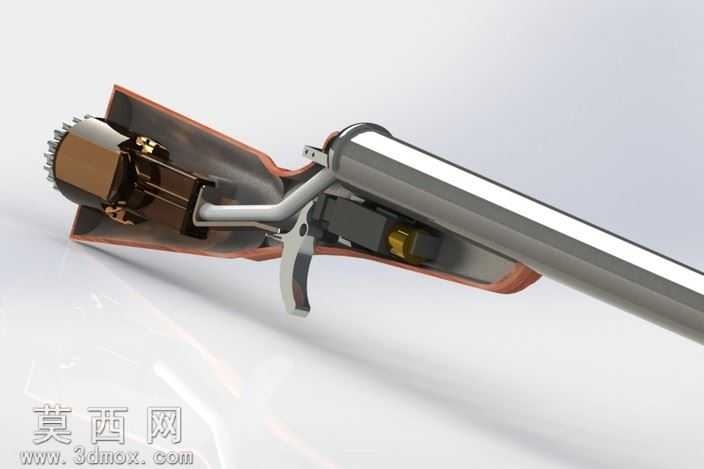

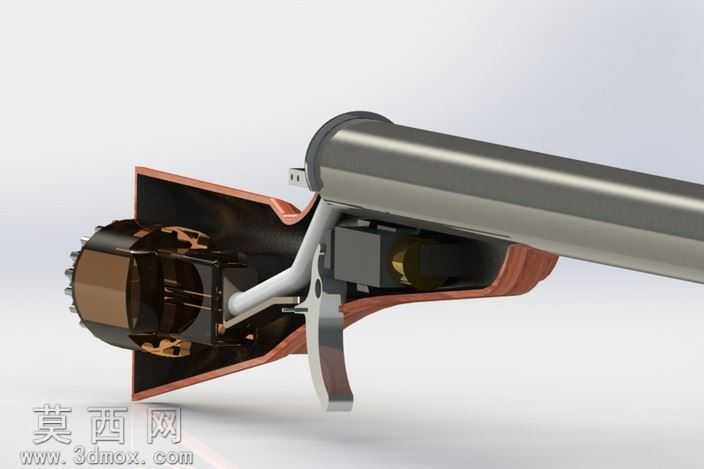

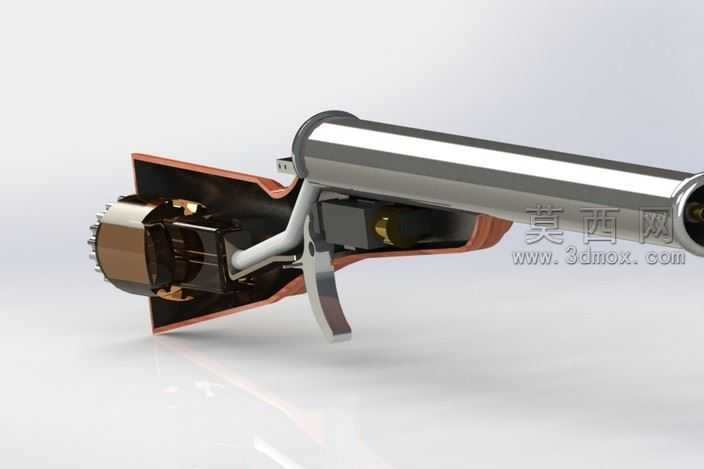

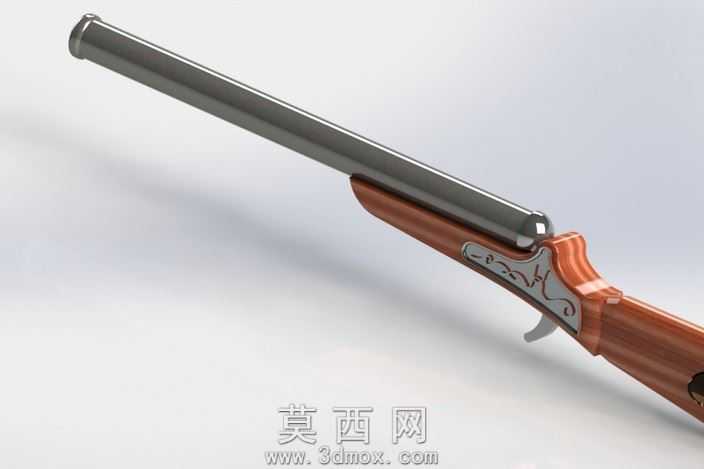

本作品为枪型造型的气体打火机三维结构设计，建模阶段采用自顶向下的设计思路，先完成整体外观轮廓的草绘布局，确定枪身、扳机式点火按键、出气组件、火口护罩各部件的比例关系，再逐步拆分单个零件进行精细化建模。建模过程中对金属外壳部分采用薄壁拉伸特征搭配圆角过渡处理，还原金属冲压件的流畅边缘，对内部气路组件则通过旋转、扫描特征构建储气腔、导气管、出气阀的精密结构，确保各零件装配时的干涉量控制在合理范围内。材质渲染阶段，针对不同部件匹配对应材质属性：长筒形金属机身赋予镀铬金属材质，调整反射粗糙度模拟日常使用的细微磨砂质感，扳机与侧边护板采用红铜色金属材质，与亮银色机身形成视觉层次区分，内部气路的密封胶圈、塑料连接件则赋予哑光深色工程塑料材质，通过调整材质的漫反射、高光参数，让不同材质的质感区分清晰，整体渲染效果还原实物的金属光泽与装配细节。结构设计上参考传统枪型打火机的经典布局，将点火触发结构与扳机造型结合，按压扳机时同步完成出气与压电点火的联动，储气腔设置在枪身主体的长筒结构内，充分利用内部空间提升储气量，火口位置设置带防风孔的金属护罩，兼顾点火稳定性与使用安全性，各连接部位预留合理的装配间隙，还原真实产品的装配逻辑，既保证外观的拟物设计辨识度，也兼顾了打火机作为日用点火器具的实用功能属性，整体结构紧凑，造型辨识度高，细节处的倒角、卡扣结构都做了完整还原，可作为日用五金产品结构设计的参考案例。
