壁挂式沥水肥皂置物架结构设计

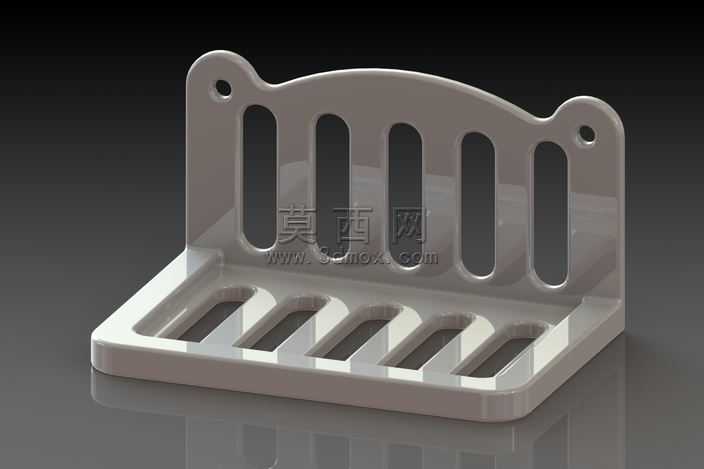

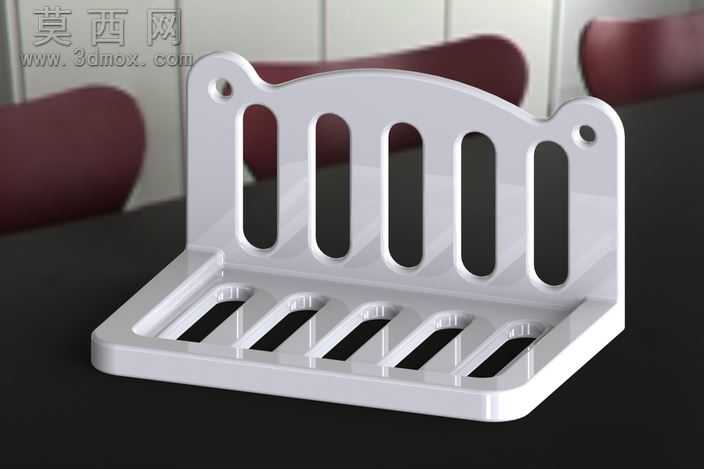

本作品为壁挂式沥水肥皂置物架的三维设计成果，建模阶段依托参数化三维设计软件完成全流程结构搭建，首先以壁挂安装场景的实际使用需求为核心基准，确定整体L型的基础承载结构，背部靠墙的立板部分设计为带圆弧过渡的曲面造型，既弱化直角结构的生硬感，也能避免日常使用过程中的磕碰划伤。立板顶部左右两侧对称设置带安装孔的凸耳结构，安装孔位做沉孔处理，可将固定螺丝完全隐藏于孔内，保证安装后外观的整洁性；立板主体区域均匀排布五组长条形镂空槽，槽体边缘做等半径圆角过渡，既减少注塑生产时的应力集中问题，也能提升立板部分的通风透气效果，避免长期处于潮湿卫浴环境下出现闷潮发霉的问题。下方承接肥皂的托盘部分采用微倾斜角度设计，托盘表面对应设置五组与立板镂空方向一致的沥水导槽，导槽深度从托盘内侧向外侧逐步降低，能够让肥皂表面积存的水分顺着导槽快速向外排出，避免肥皂长期浸泡在积水中软化发糊，有效延长肥皂的使用寿命。建模过程中对所有结构边缘都做了统一的圆角处理，所有转角位置无尖锐棱角，既符合日常家居用品的安全设计要求，也能让整体造型更显流畅柔和。材质渲染阶段选用哑光乳白色硬质塑料材质，模拟卫浴类PP塑料配件的真实质感，调整材质的粗糙度、反光度参数，还原磨砂塑料的柔和视觉效果，避免高反光材质带来的廉价感；场景渲染时搭配深色桌面与柔和的室内漫射光源，清晰呈现产品的结构细节与材质质感，让观看者能够直观了解产品的实际形态与使用效果。整体结构设计充分考虑卫浴场景的使用痛点，在保证结构强度的前提下最大化提升沥水通风性能，安装方式简单稳固，造型简洁适配多数卫浴装修风格，兼具实用性与美观性，结构设计也充分适配注塑生产的工艺要求，无倒扣、壁厚不均等不利于量产的结构问题，可直接用于后续的模具开发与实物生产。
