四足仿生蜘蛛机器人控制驱动板结构设计

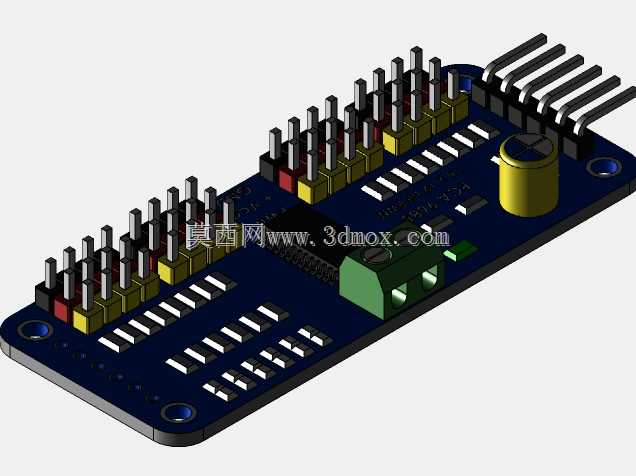

　　这款四足仿生蜘蛛机器人的核心驱动控制板，主要面向小型仿生足式机器人的教学验证、创意开发场景使用，可直接搭载在小型四足爬行机器人本体上，完成16路舵机的同步驱动与信号输出，支撑蜘蛛机器人完成行走、转向、姿态调整等基础动作。从结构设计层面看，板件整体采用长条形PCB基材布局，长度方向预留足够的排针安装位，单排排针可对应8路舵机信号、电源与接地引脚，两排排针对称布置在板身一侧，可同时为四条腿的四个舵机提供独立驱动通道，每路引脚旁预留丝印标识位，方便接线时快速对应通道，避免调试阶段接错线序导致舵机烧损。板身四角设计有标准3mm直径安装孔，孔位中心距匹配常用小型机器人亚克力支架、碳纤维支架的安装孔距，

　　安装时可直接使用M3铜柱将控制板固定在机器人上层架体，安装后板件底部与架体预留2mm间隙，避免板底焊盘与金属架接触造成短路。板载元件布局充分考虑了走线与散热需求，大体积电解电容布置在板身靠近电源输入端子的位置，可在舵机瞬时大电流启动时提供足够的滤波储能，减少电源波动对主控芯片信号输出的干扰；绿色接线端子为直流电源输入接口，支持7-12V直流电压输入，端子旁预留防反接二极管安装位，可避免电源正负极接反时损坏板载元件。板身另一侧布置的散热鳍片对应板载舵机驱动芯片，多足机器人同时动作时驱动芯片持续输出大电流，鳍片可通过自然对流带走芯片工作产生的热量，保证长时间运行时芯片不会过热触发过流保护。排针座采用加高设计，排针插入后引脚露出高度足够，

　　搭配杜邦线连接时可保证接触可靠性，即使机器人行走过程中产生持续振动，也不会出现接线松脱的问题。板载元件的高度差经过统一校核，最高的散热鳍片顶端到PCB板底的总高度控制在18mm以内，安装到机器人本体后不会超出上层架体的预留空间，不会和机器人腿部舵机的转动行程产生干涉。设计过程中充分考虑了小型仿生机器人的载荷限制，整板在保证结构强度的前提下，通过优化元件布局减少不必要的板件面积，整板重量控制在25g以内，不会给小型舵机带来额外的负载负担，避免因控制板过重导致机器人腿部抬升高度不足、行走打滑的问题。板身边缘做了圆角处理，没有尖锐的边角，安装调试过程中不会划伤操作人员手部，也不会刮蹭连接的导线绝缘层。电源回路的走线宽度做了加宽处理，

　　可承载单路2A的持续电流，满足MG90S、SG90等常用小型模拟舵机的电流需求，多舵机同时动作时走线不会因为过流出现异常发热。信号回路走线远离电源回路，减少大电流波动对舵机控制信号的电磁干扰，保证舵机转动角度控制精度，避免机器人行走过程中出现舵机抖动、动作错位的问题。这款驱动控制板既可以用于四足蜘蛛机器人的开发验证，也可拓展用于其他多舵机驱动的小型创意机器人项目，比如多自由度机械臂、仿生多足爬虫等场景，板件预留的扩展接口可外接蓝牙模块、红外传感器等外设，拓展机器人的遥控、避障功能。
