四足仿生蜘蛛机器人结构设计方案

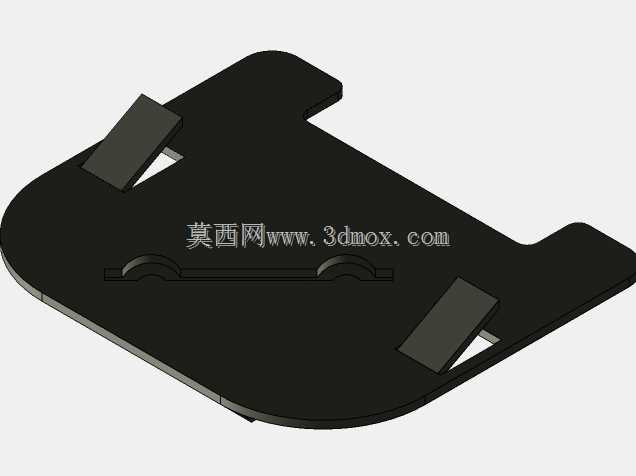

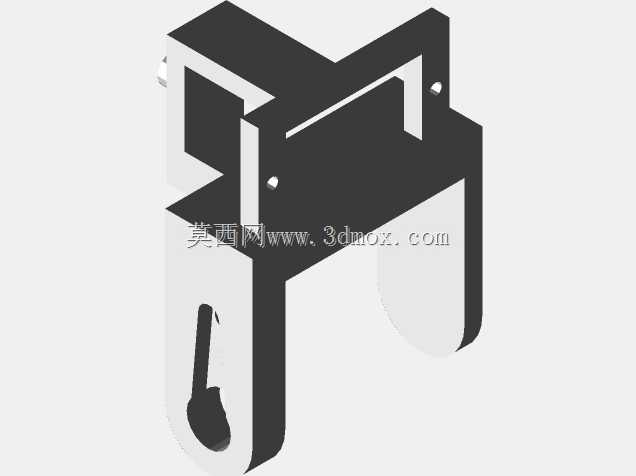

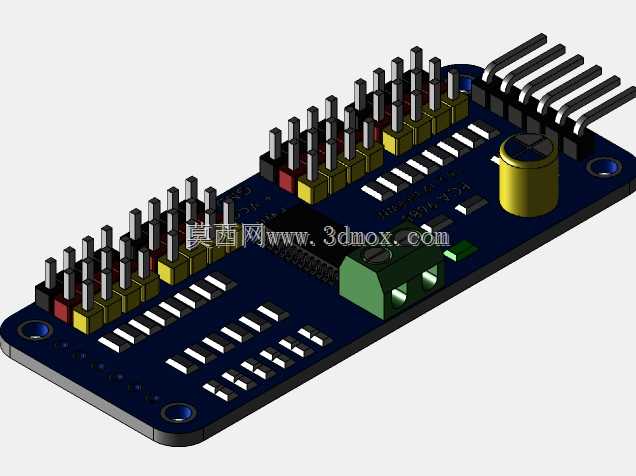

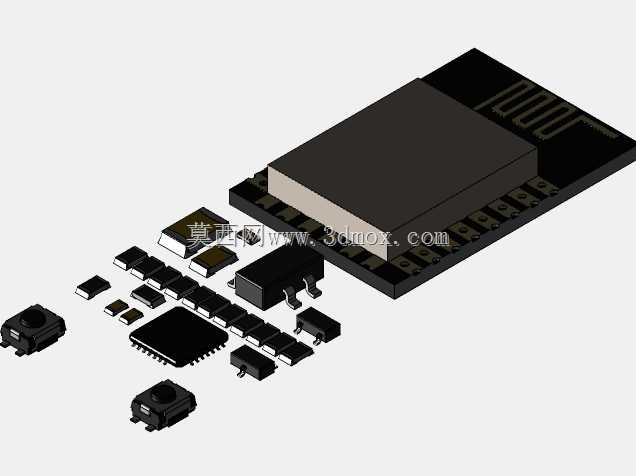

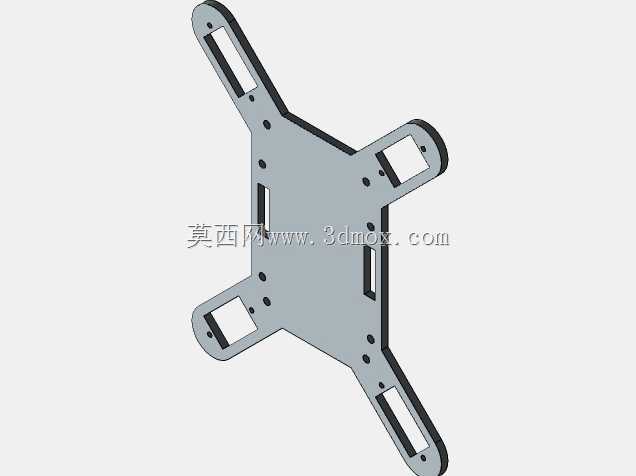

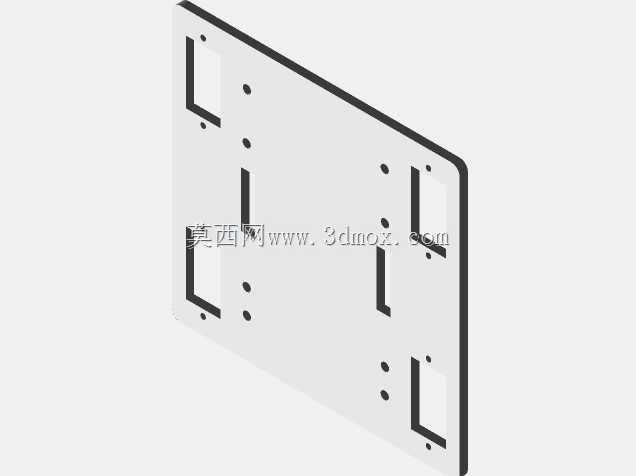

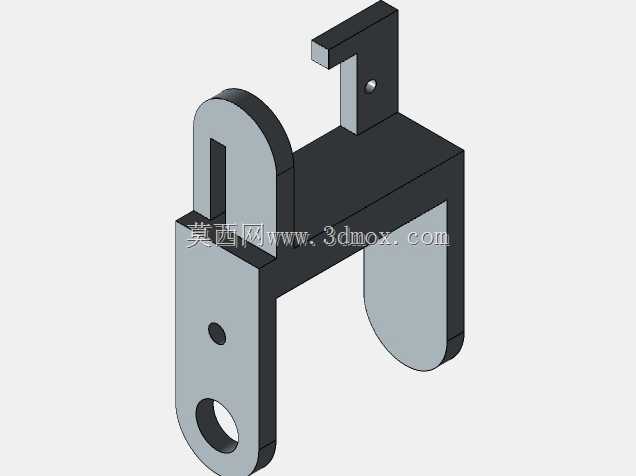

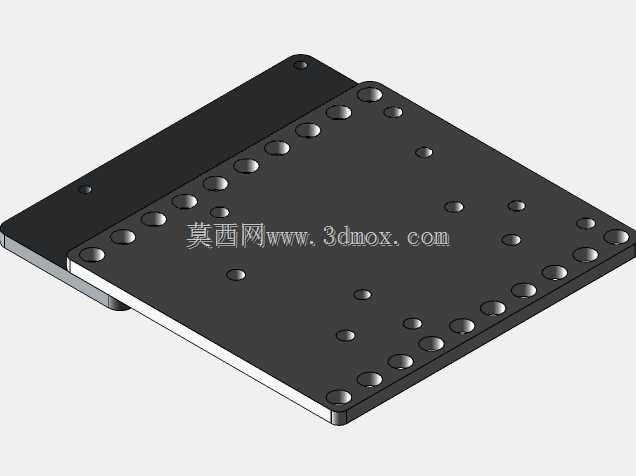

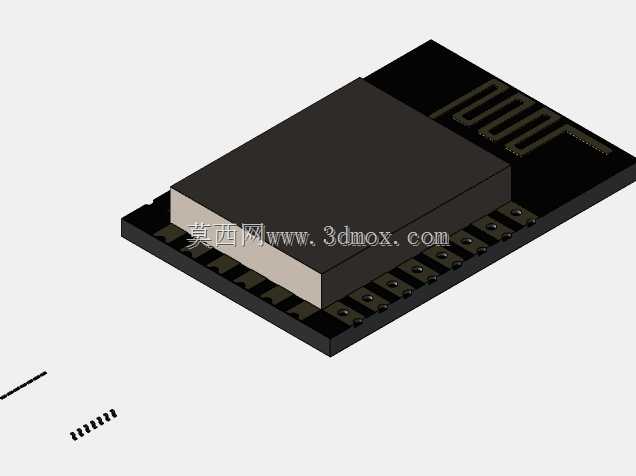

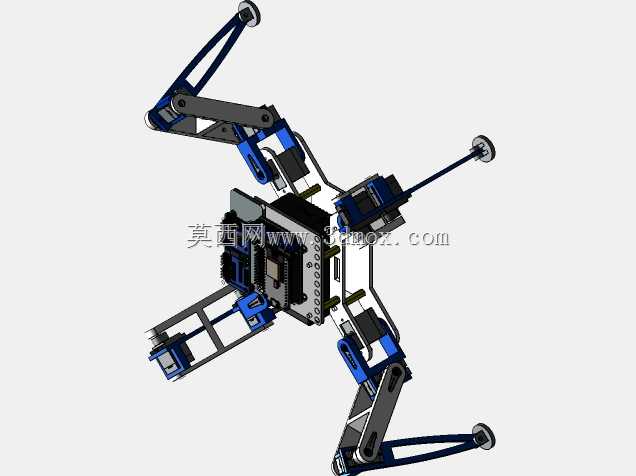

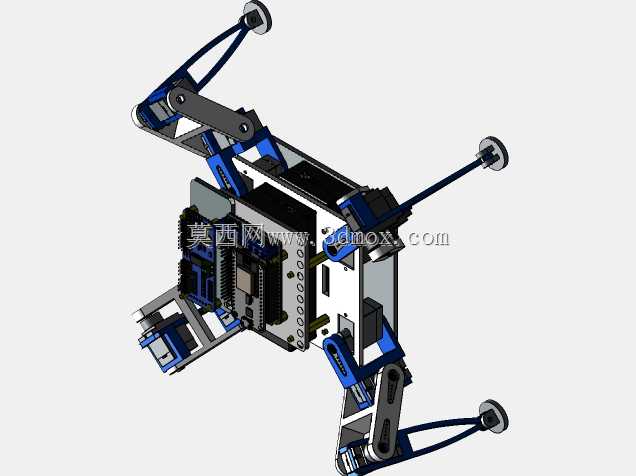

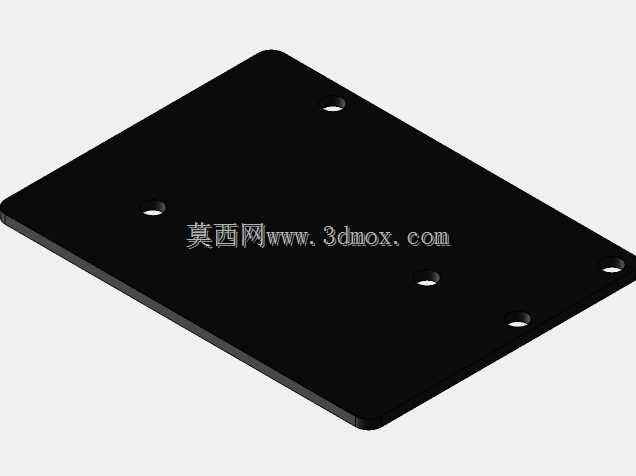

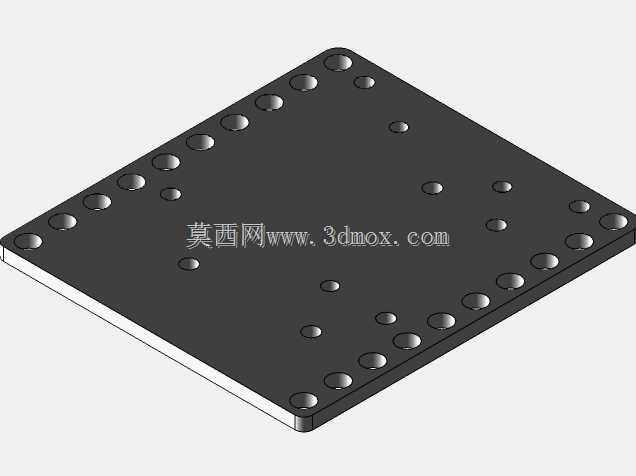

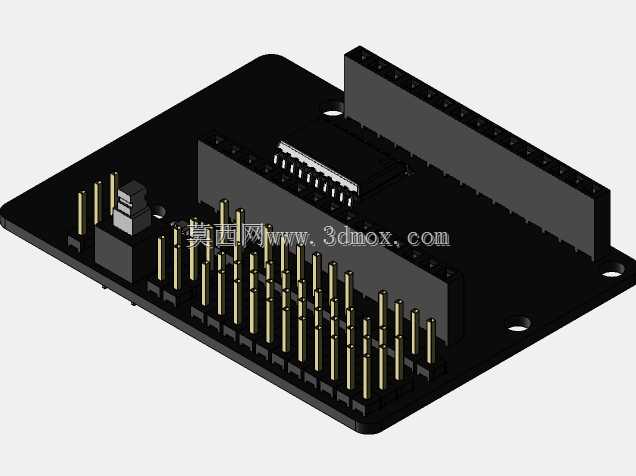

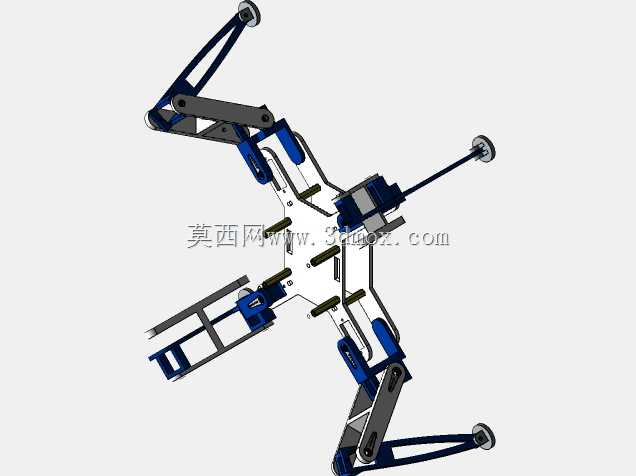

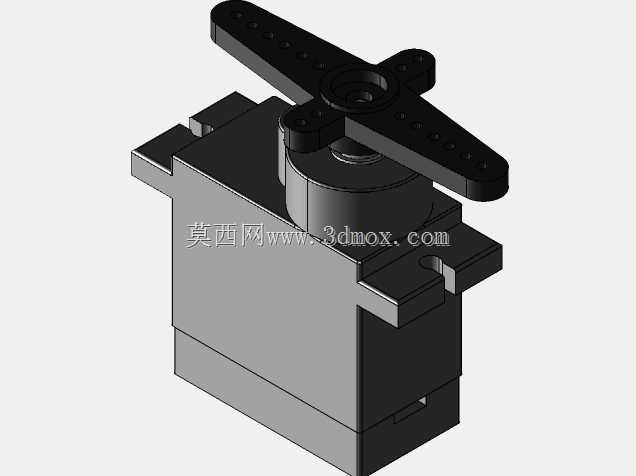

　　这款四足仿生蜘蛛机器人的结构设计，核心围绕足式移动平台的非结构化地形适配需求展开，区别于轮式、履带式移动设备，其足式结构可跨越轮径1.2倍以上的垂直障碍，适配废墟搜救、工业管线巡检、狭小空间探测等轮式设备无法抵达的作业场景。设计初期优先考虑足端运动解算的结构简化，将每条腿的运动自由度拆解为水平摆动、垂直抬升两个核心维度，单腿采用舵机直驱的连杆传动结构，省去复杂的减速齿轮组，既降低了装配公差累积带来的运动误差，也将单腿的传动效率提升至85%以上。机身主体采用分层堆叠的安装布局，底层预留舵机接线的走线槽与电源接口位，中层布置主控板与传感器安装孔位，上层预留拓展负载的安装螺孔，可根据作业需求搭载微型摄像头、气体检测模块、

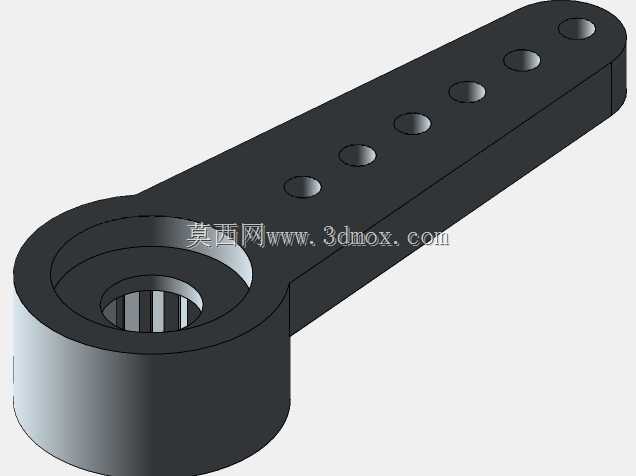

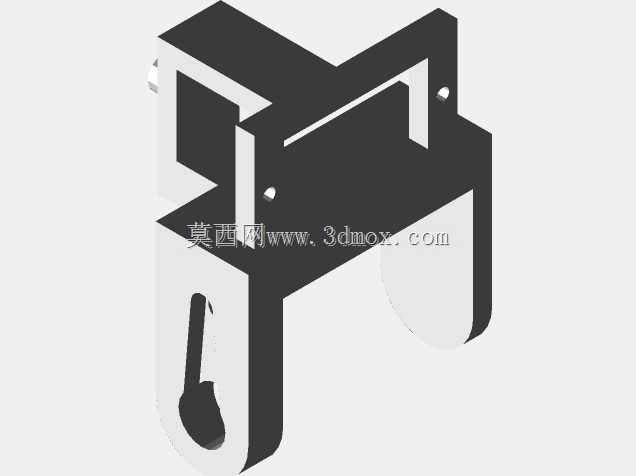

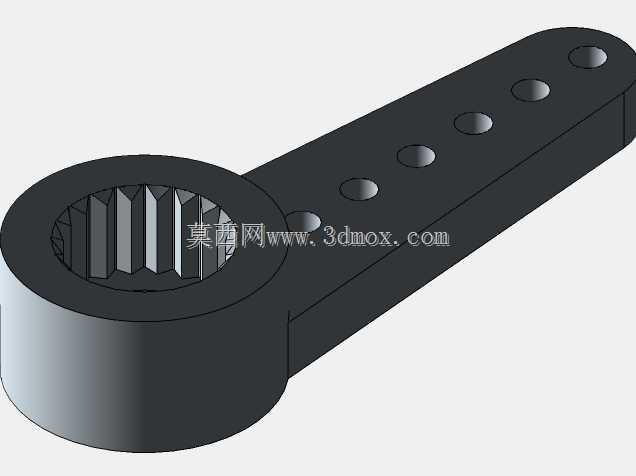

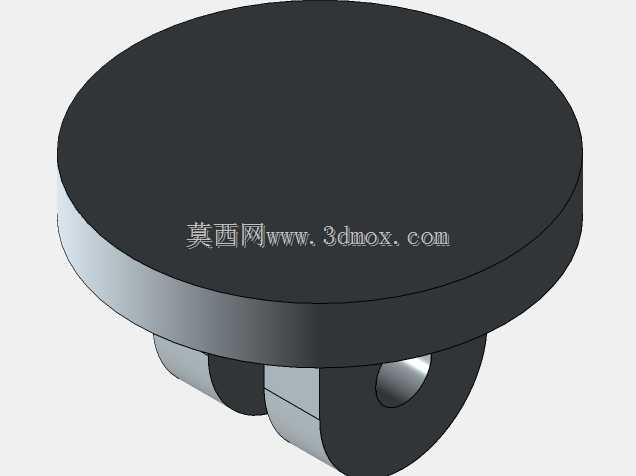

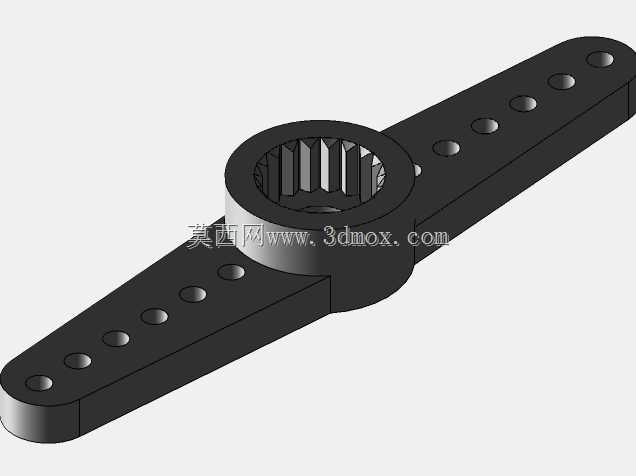

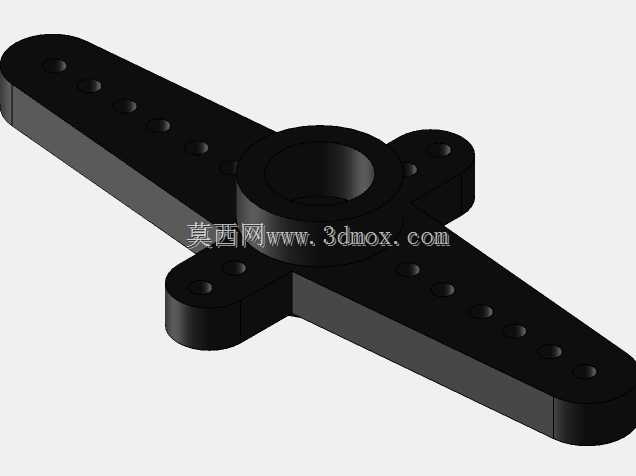

　　温湿度采集单元等不同功能组件，拓展性覆盖多数小型移动探测场景的负载需求。机身整体外形控制在120mm×80mm×45mm的边界范围内，单腿完全展开后整机最大宽度为180mm，足端最大抬升高度为35mm，可稳定攀爬高度30mm以内的台阶障碍，行走过程中机身重心波动控制在5mm以内，避免运动过程中出现侧翻风险。足端设计为圆弧面接触结构，接触面积控制在12mm²，既可以在硬质平整地面实现稳定支撑，也能在松软沙土、碎石路面获得足够的抓地力，避免行走过程中出现打滑。结构设计过程中针对舵机输出轴的受力做了针对性强化，在舵机摇臂与腿杆的连接位置增加了铜套衬垫，减少反复运动带来的连接位磨损，

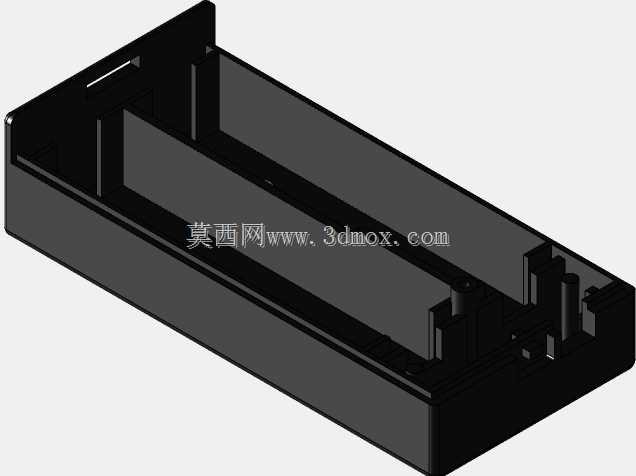

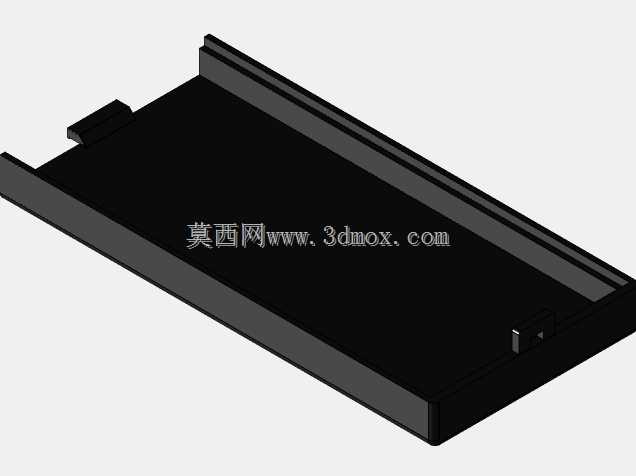

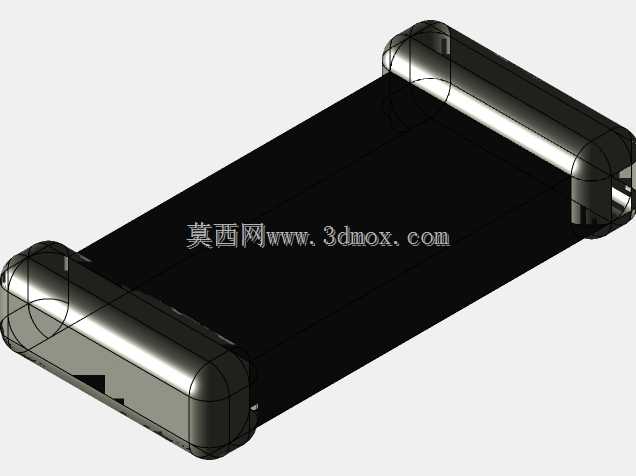

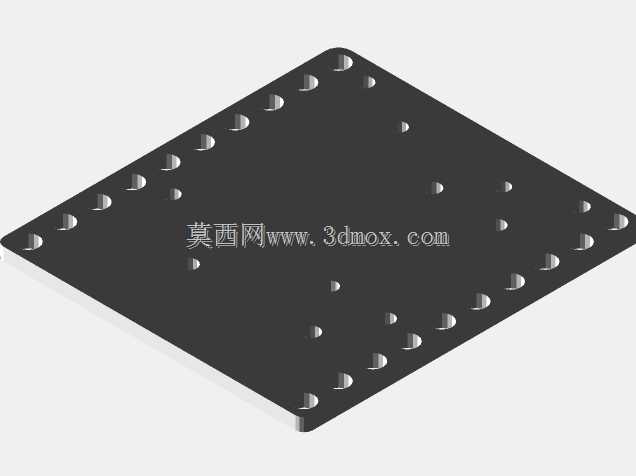

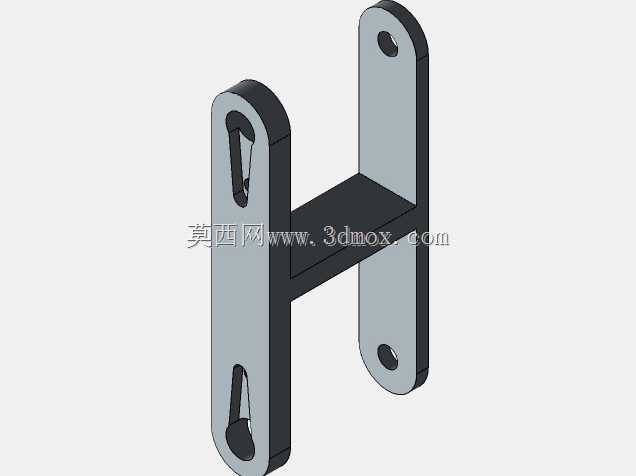

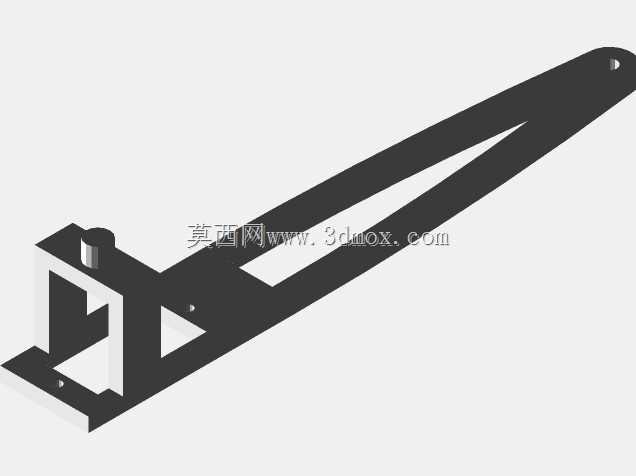

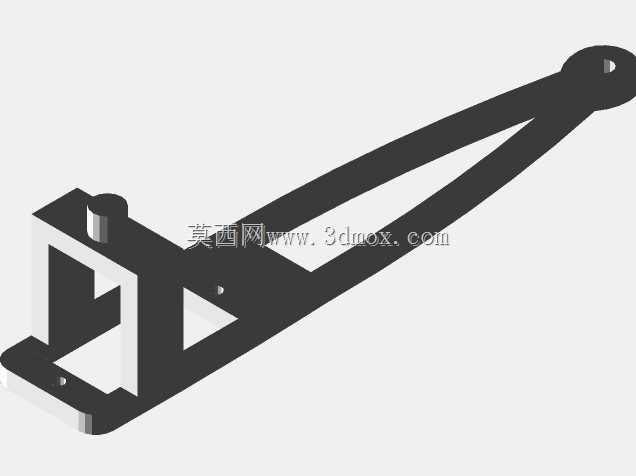

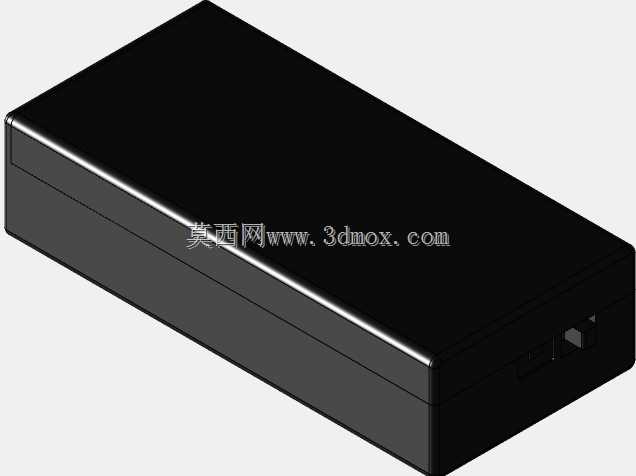

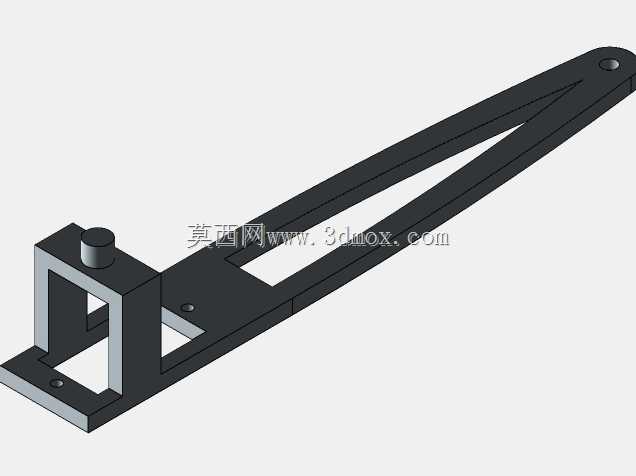

　　将关节部位的设计使用寿命提升至连续运动100小时以上无明显旷量。机身外壳采用镂空减重设计，在保证结构强度的前提下将整机自重控制在300g以内，降低舵机的负载压力，同时预留了电池仓的安装空间，可容纳2S锂电池实现连续40分钟以上的续航。腿部连杆的长度比例经过反复调整，大腿段与小腿段长度比设定为1:1.2，兼顾迈步幅度与抬升高度，同时保证运动过程中舵机的受力始终处于额定扭矩范围内，避免堵转烧损。整机的安装孔位全部采用标准M2螺孔，所有结构件均可通过3D打印实现快速制作，维修替换时无需定制特殊配件，降低后期维护成本。在运动步态的结构适配方面，设计时预留了步态调整的结构余量，可通过调整腿杆的安装孔位实现对角步态、三角步态、

　　波浪步态等不同行走模式的切换，适配平地快速移动、障碍攀爬、坡面行走等不同作业场景的需求。机身顶部的拓展安装位采用通用化的孔距设计，孔距兼容多数微型传感器的安装标准，无需额外制作转接件即可完成功能模块的加装。走线槽的设计采用内藏式布局，所有舵机与传感器的线材全部收纳于机身内部的走线通道内，避免行走过程中线材外露被障碍物勾挂，提升设备在复杂环境下的运行可靠性。足端位置预留了压力传感器的安装位，后续可升级力反馈功能，实现更精准的步态调整与地形自适应。整机的重心设计位于机身几何中心偏下位置，将电池等较重的部件布置于机身底层，进一步提升行走过程中的稳定性，即使在30度的坡面上行走也不会出现倾翻。
