AR-15步枪适配M4椭圆形直护手结构

　　这款适配M4（AR-15平台）的直形非锥形椭圆护手，核心面向民用枪械改装、3D打印自制配件场景设计，区别于传统锥形护手的握持轮廓，整体采用椭圆截面造型，更贴合人手自然握持的掌弓弧度，长时间据枪时能减少局部压强集中，提升持握稳定性。从实际使用场景来看，这类护手主要替换原厂标配的塑料护木，为射手提供更舒适的握持界面，同时预留的多组安装孔位可兼容战术附件的加装需求，覆盖日常射击练习、民用竞技射击等场景的使用需求。

　　设计阶段优先考虑了熔融沉积成型3D打印的工艺可行性，针对不同打印设备的成型能力做了三类结构变体划分。其中斜面变体在易产生悬垂的外表面设置了30度自支撑斜角，无需额外添加打印支撑即可完成成型，避免了支撑拆除后留下的表面瑕疵，适配0.6mm喷嘴搭配0.2mm层厚的常规打印参数，也可兼容0.4mm喷嘴配0.16mm层厚的高精度打印设置，是日常打印的首选结构。桥接变体针对部分结构位置设置了0.2mm的微平面结构，打印时可直接在切片阶段做切断处理，当打印设备的冷却系统性能达标、耗材成型性良好时，可实现最长50mm的桥接成型，无需额外支撑，配合支撑构建板功能可将少量必要支撑布置在模型顶面，减少后期处理工作量。清洁变体则未做打印适配性优化，更适合作为结构参考、数控加工的原型数模使用，不建议直接用于FDM打印。

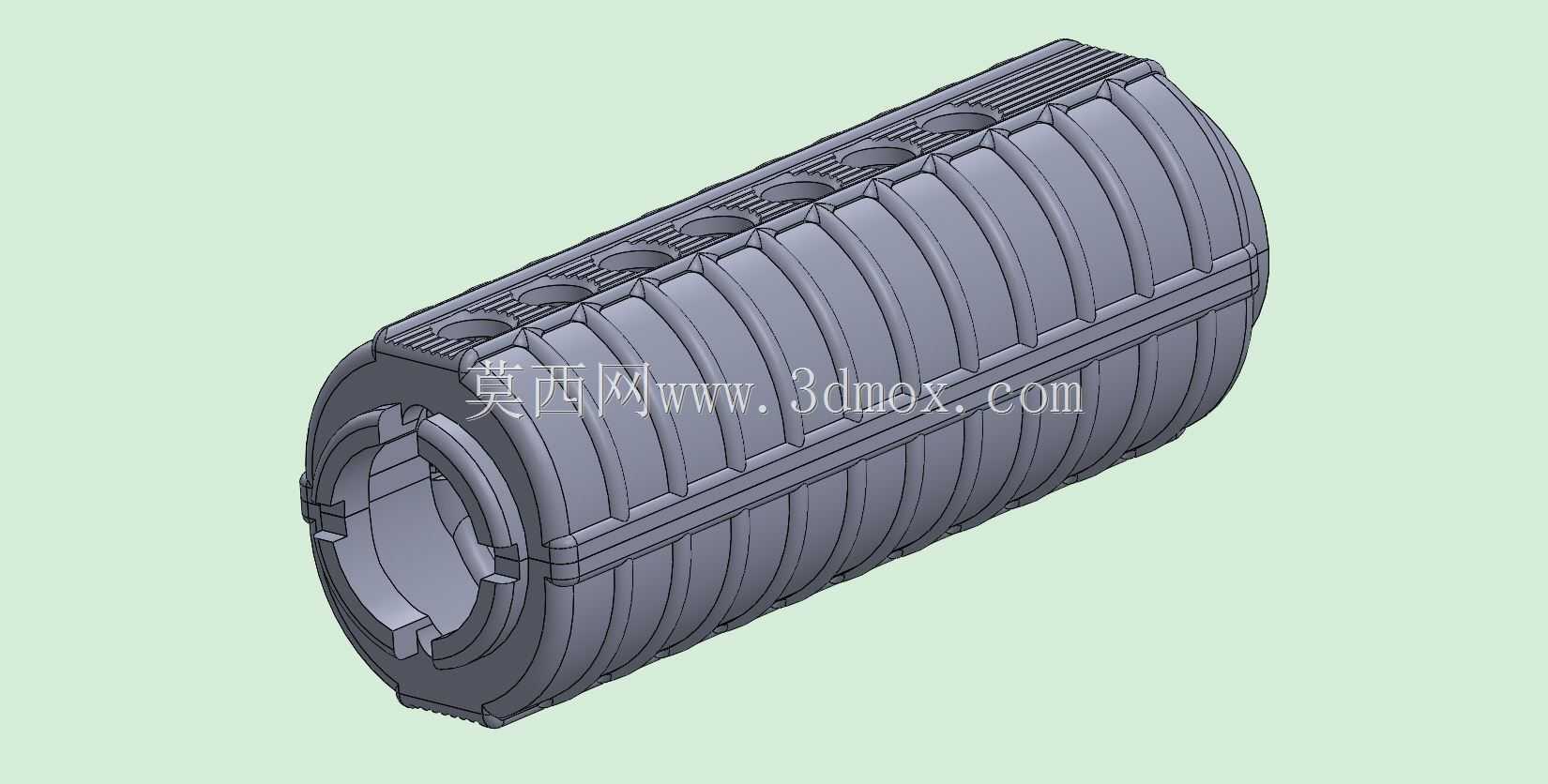

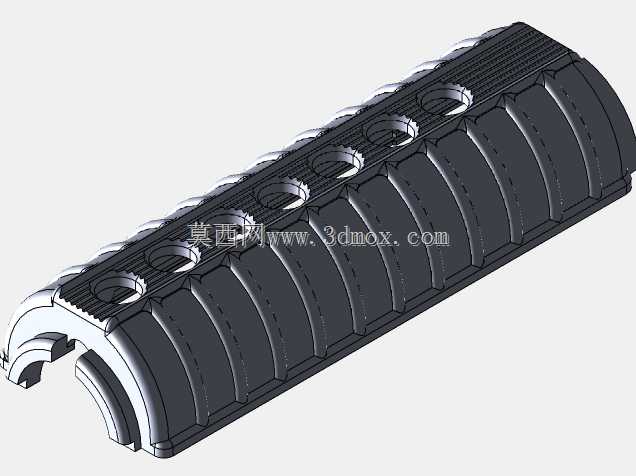

　　外形尺寸上，该护手整体长度较同类型号缩短1.5mm，适配标准AR-15步枪的枪管安装边界，前端与导气箍位置预留足够装配间隙，后端可与标准机匣端面紧密贴合，不会出现装配干涉。护手表面设置了多道环形隔热槽，连续射击时可阻隔枪管传递的热量，避免握持时烫伤，同时隔热槽形成的凹凸纹理也能提升握持摩擦力，即使手部出汗也能保持稳定持握。护手顶部沿轴向排布的多组安装孔，可兼容皮卡汀尼导轨附件的加装，满足战术灯、激光指示器等附件的安装需求，孔位位置经过受力校核，安装附件后不会出现结构强度不足的问题。

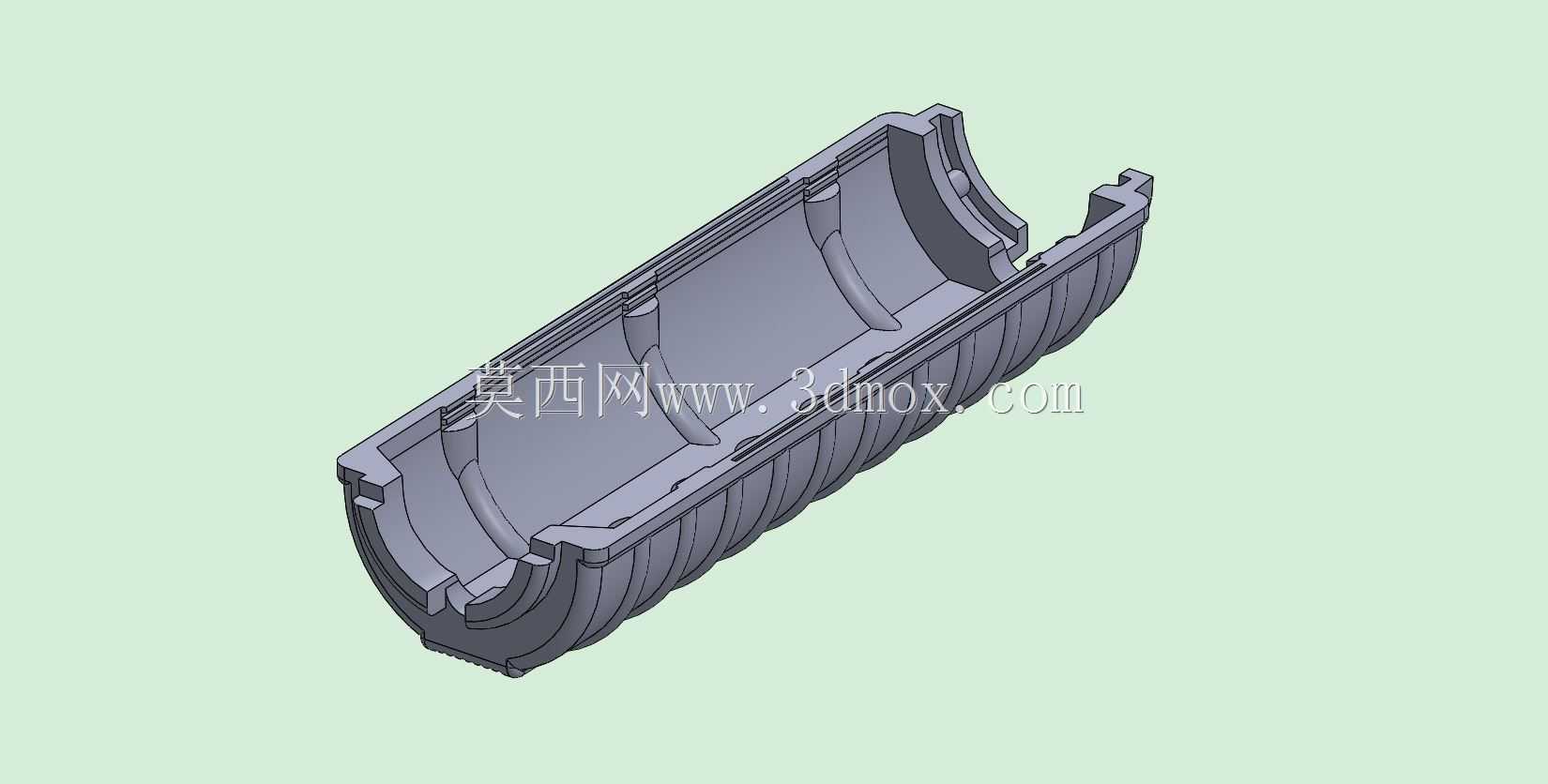

　　从结构强度角度考虑，整体壁厚经过打印件受力仿真验证，常规PLA、PETG耗材打印即可满足日常使用的强度需求，不会因正常握持、轻微磕碰出现断裂。椭圆截面的结构设计相比圆形截面拥有更好的抗扭性能，据枪时可更好地抑制护手扭转，提升射击指向性。护手内侧与枪管之间预留了足够的散热间隙，连续射击时枪管周围的空气可沿间隙流通，提升散热效率，避免热量过度积聚导致护手变形。安装时无需对原厂枪械做额外改装，可直接替换对应规格的原厂护木，装配流程简单，普通枪械爱好者即可完成安装操作。
