燕尾锁拼接式水上休闲桨板结构设计

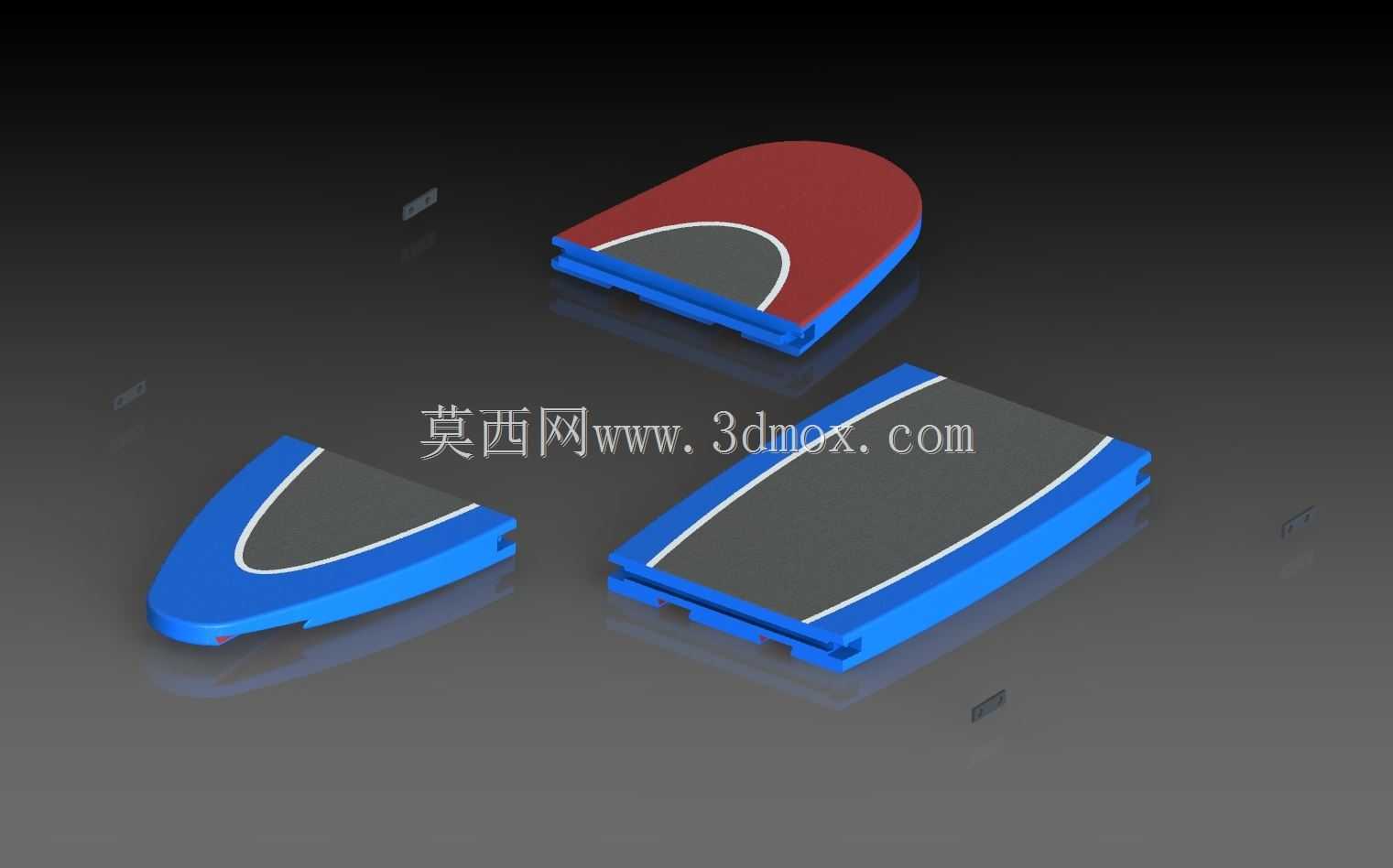

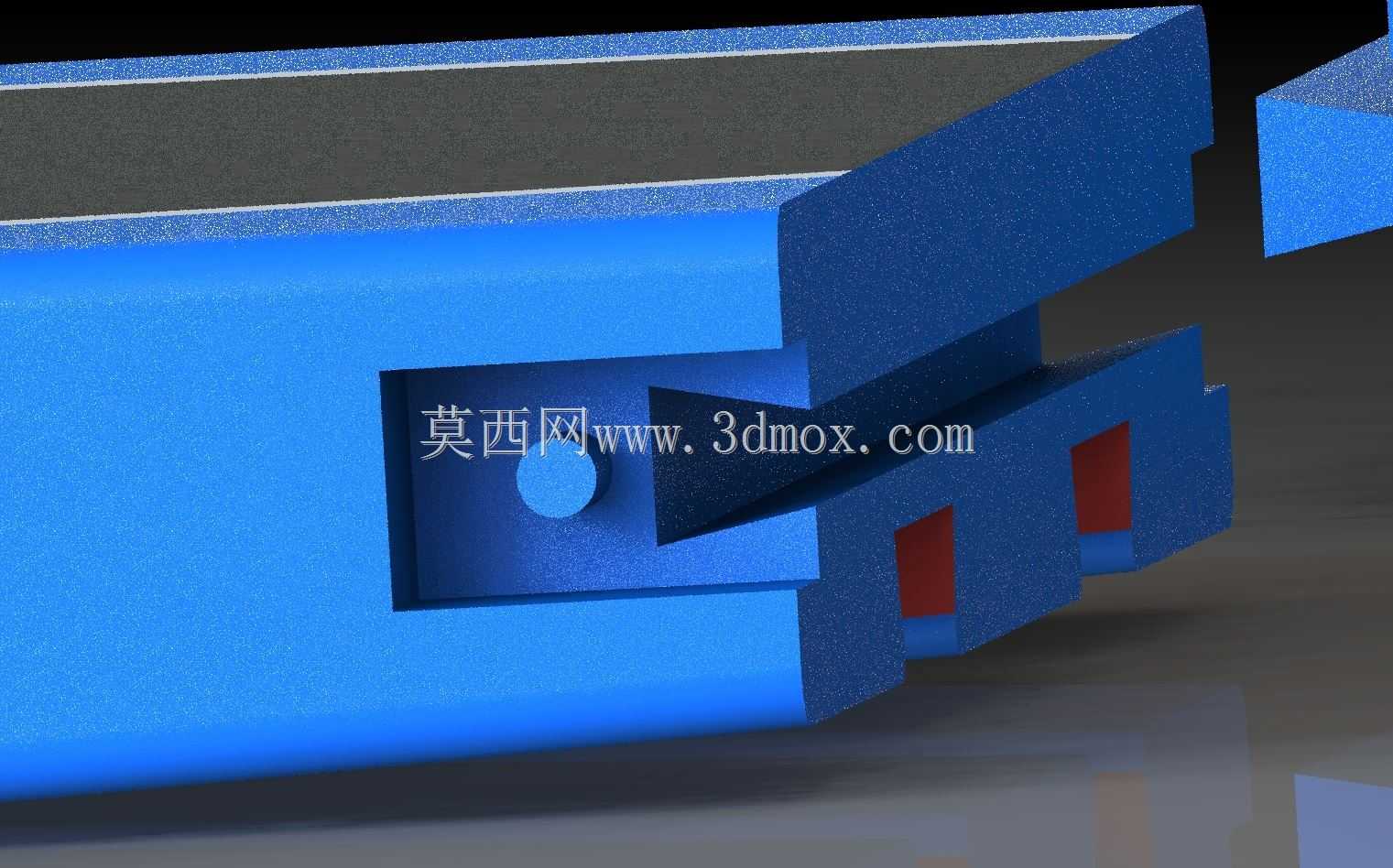

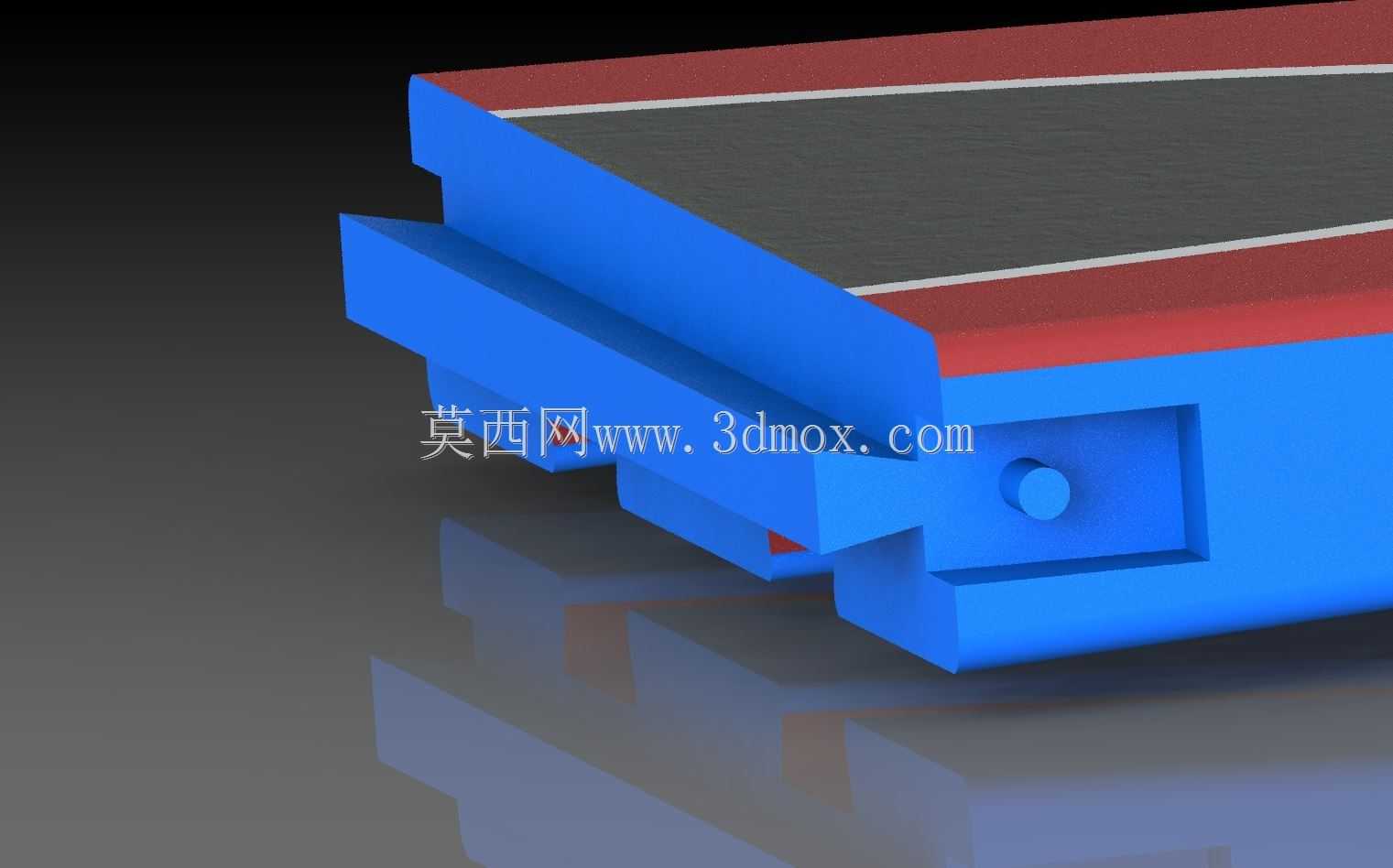

　　这款采用燕尾锁拼接结构的桨板，主要面向近岸休闲滑水、静水区域皮划艇配套、户外露营水上活动场景使用，区别于传统一体成型桨板的运输存储痛点，拆分式结构能够大幅缩小收纳体积，适配普通家用轿车后备箱装载，无需额外配置车顶架即可完成跨区域运输，解决了传统长尺寸桨板搬运难、存储占用空间大的实际问题。从结构设计逻辑来看，整板拆分为三个独立分段，各分段对接端面采用燕尾型滑动配合结构，燕尾槽的导程角度经过反复校核，既保证分段拼接时的滑动顺畅度，避免装配过程中出现卡滞，又能在拼接到位后通过型面配合承受横向、纵向的交变载荷，抵消滑水过程中水流冲击、人员站立产生的弯折力矩。当各分段沿燕尾导轨滑动至装配定位位置后，通过配套的螺母与板件锁紧结构完成固定，

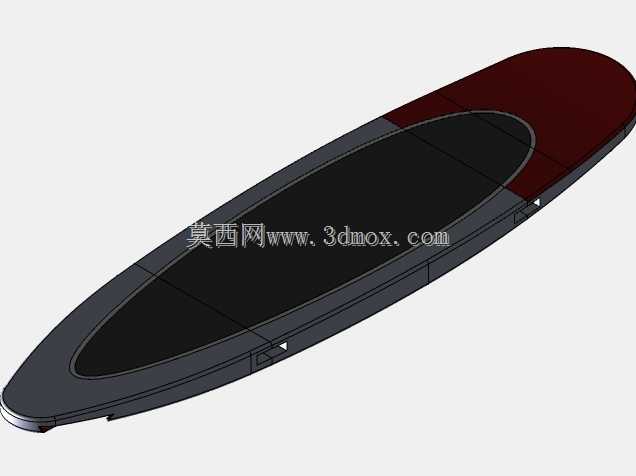

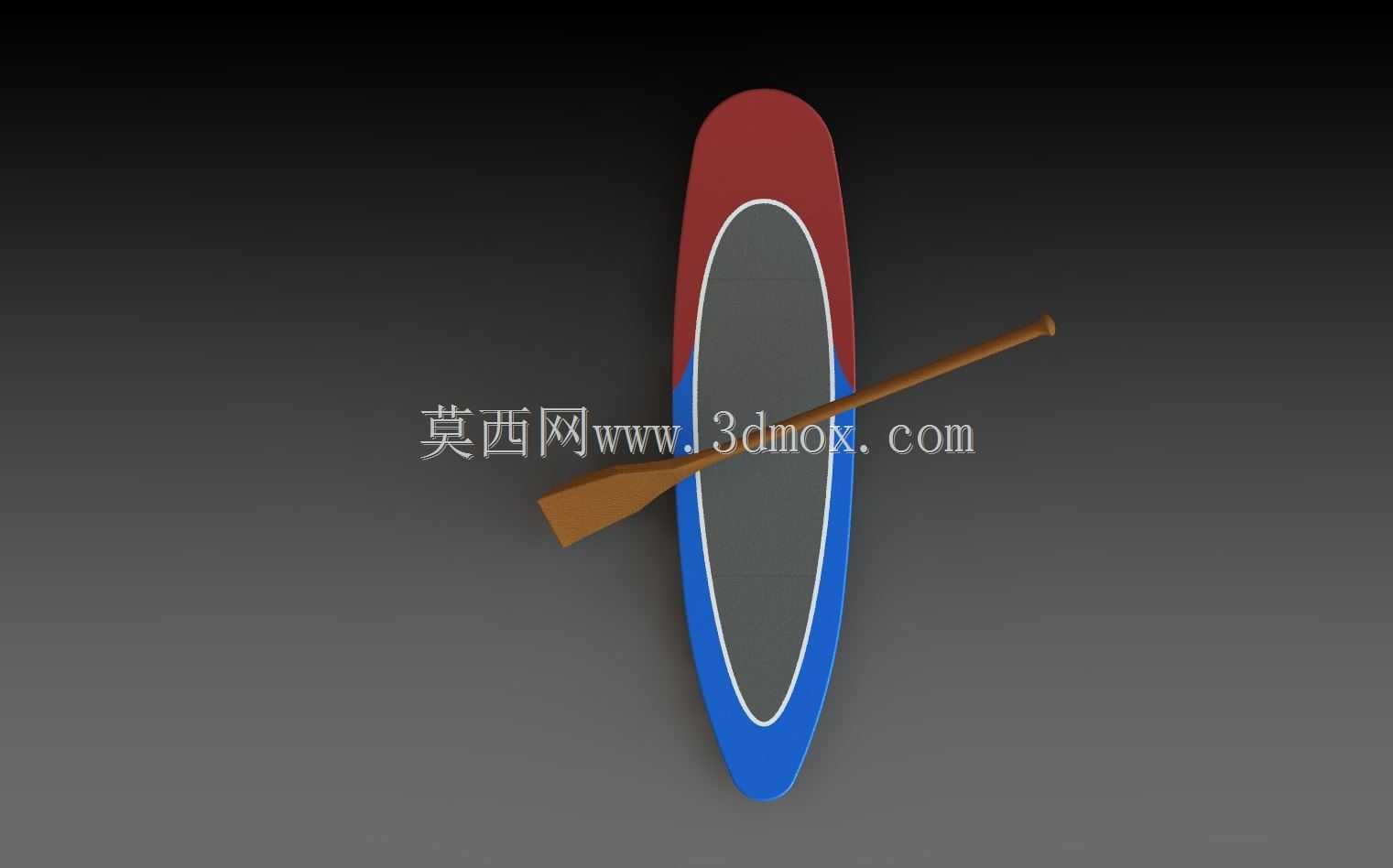

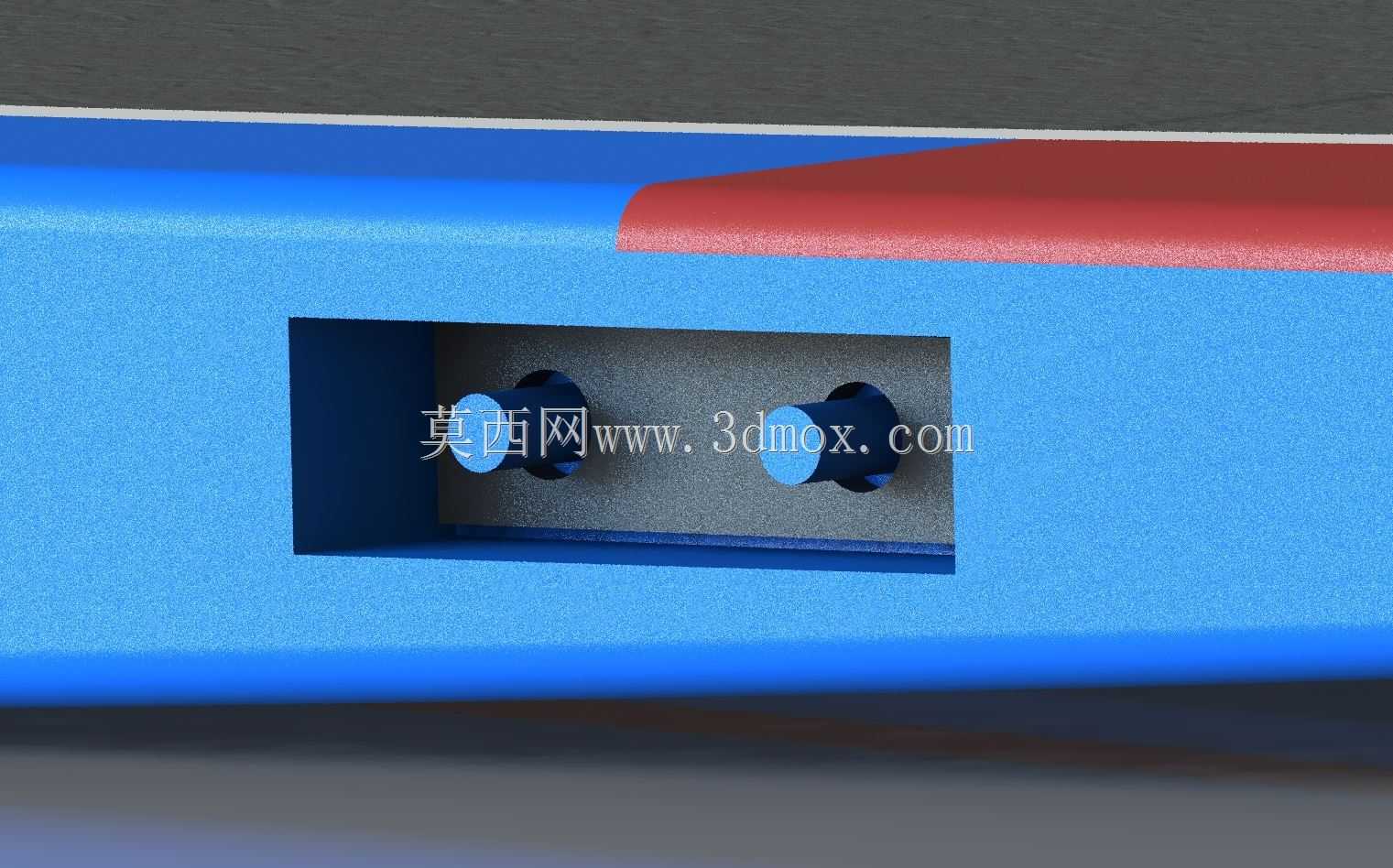

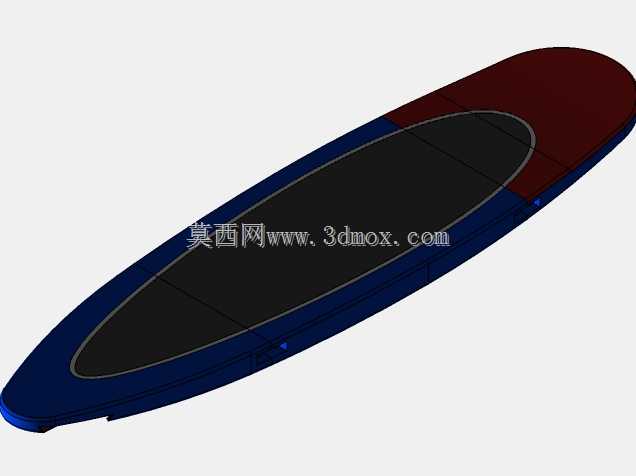

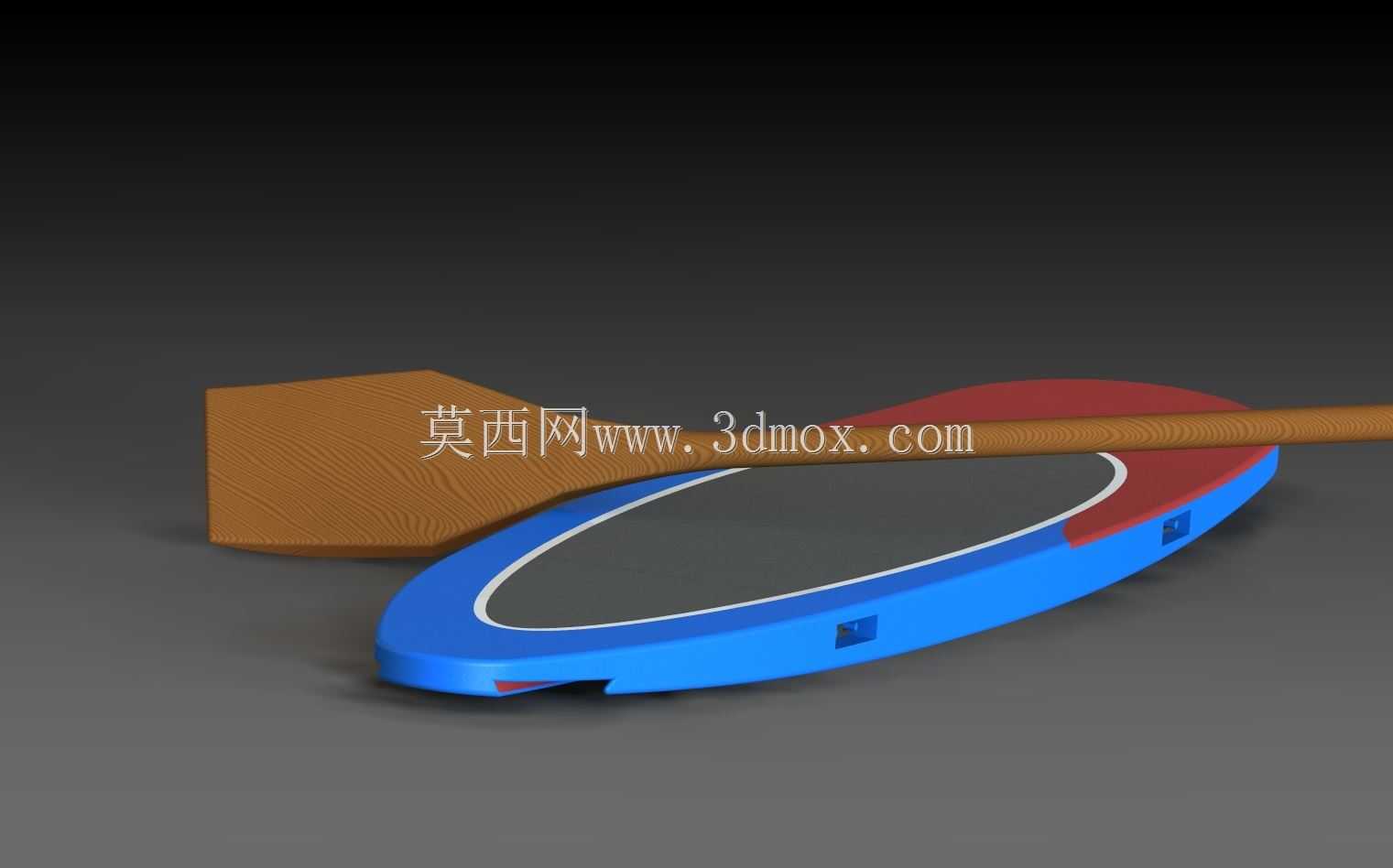

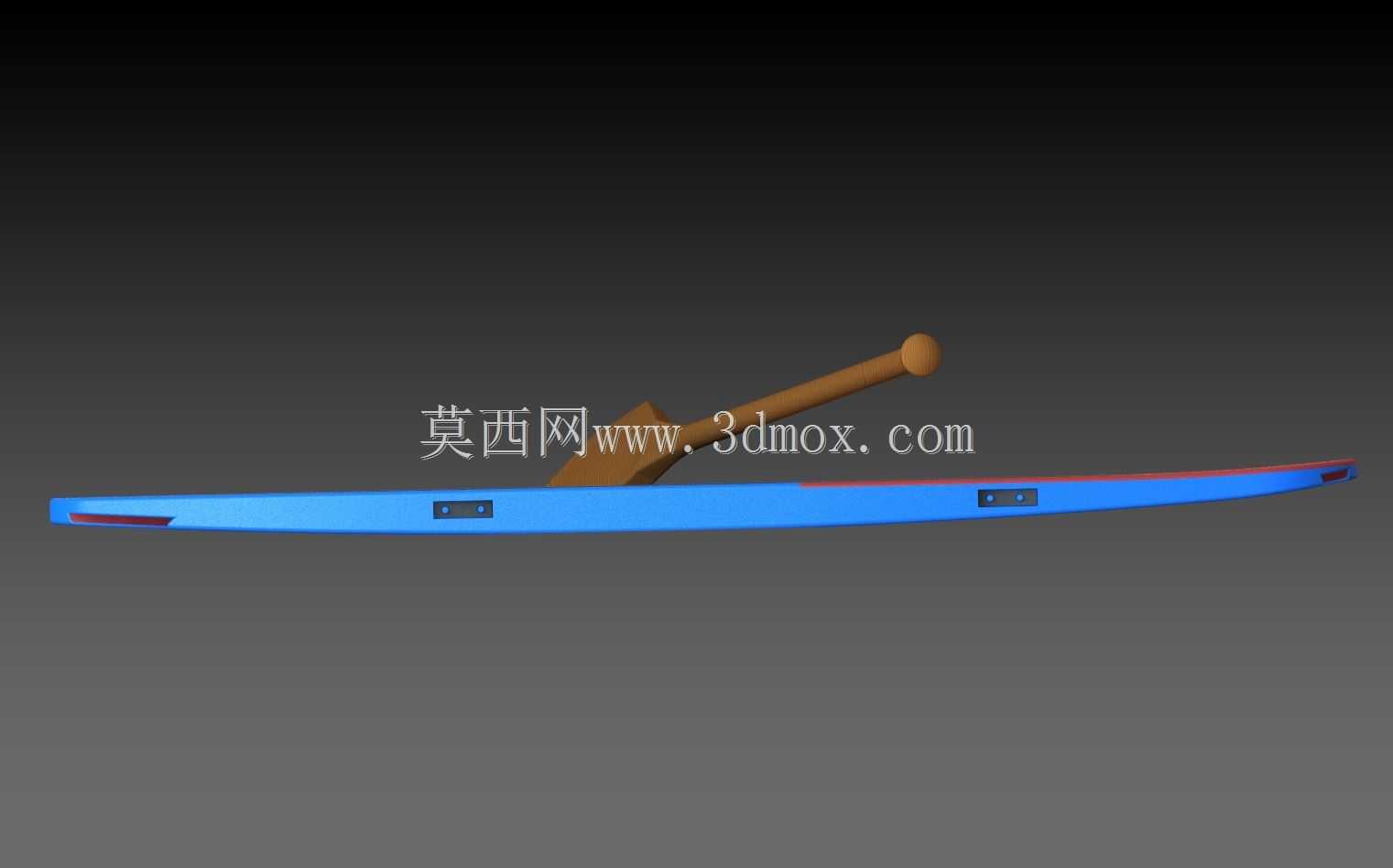

　　锁紧点位布置在燕尾配合面的两端应力集中区域，能够有效分散滑行动力下的结构应力，避免长期使用后配合面出现旷量，锁紧结构采用沉头式设计，安装后与板体表面齐平，不会凸起剐蹭使用者脚部，也不会在划行过程中增加水流阻力。从外形尺寸与安装边界来看，拼接完成后的板体轮廓符合常规休闲桨板的长宽比例，板头位置做了上翘的弧形导水设计，能够在行进过程中破开表层浪涌，减少水流溅到板面上的概率，板身中部的站立区域做了微凹的弧度处理，匹配人体站立时的重心分布，提升长时间站立划行的稳定性。配套的划桨采用传统长杆结构，桨叶做了宽面流线型设计，入水划动时能够充分兜水提升推进效率，出水时的斜面设计可以减少水流带起的阻力。在实际使用场景中，

　　这种拼接式桨板除了个人休闲使用外，也可作为水上救援训练的临时装备、景区水上体验项目的备用器具，拆分状态下的单段重量控制在单人可轻松搬运的范围内，户外作业时无需多人配合即可完成组装，整个拼接锁紧过程不需要额外专用工具，徒手即可完成操作，大幅降低了户外使用的准备门槛。设计过程中针对燕尾配合面的公差做了严格控制，配合间隙预留了合理的热胀冷缩余量，避免在高温暴晒或者低温水环境下出现配合过紧无法拆分、或者间隙过大出现拼接松动的问题，板体各分段的内部采用中空加强筋结构，在保证整体浮力满足承重要求的前提下，尽可能降低整体重量，同时提升板体的抗冲击性能，即使在浅水区触碰到水下礁石、硬质障碍物，也不容易出现开裂破损的情况。锁紧用的螺母采用防松设计，

　　配合止退垫片能够在长期颠簸、水流冲击的工况下保持锁紧力，不会出现使用过程中连接松动导致板体分体的安全隐患。板体的边缘做了圆弧过渡处理，没有尖锐棱角，既能够减少划行过程中的水流阻力，也能避免搬运、使用过程中磕碰造成人员受伤。和传统一体充气桨板相比，这种硬质拼接结构的板面刚性更好，站立时不会出现板面凹陷形变，划行的力传递效率更高，同时不需要额外携带充气设备，不存在充气漏气的风险，适合长期固定水域的高频次使用场景；和一体硬质桨板相比，拆分后的收纳长度仅为整板的三分之一左右，能够轻松放入普通家用储物柜、车辆后备箱，解决了城市住户存储空间不足的痛点。在结构验证阶段，针对拼接位置的抗弯折强度、抗扭强度做了模拟校核，模拟成年人在板上跳跃、单侧受力的极端工况，燕尾配合面的应力值均处于材料许用应力范围内，锁紧结构的剪切强度也满足安全系数要求，能够覆盖常规休闲使用的全部载荷工况。
