金齿轮主题纪念奖杯结构设计方案

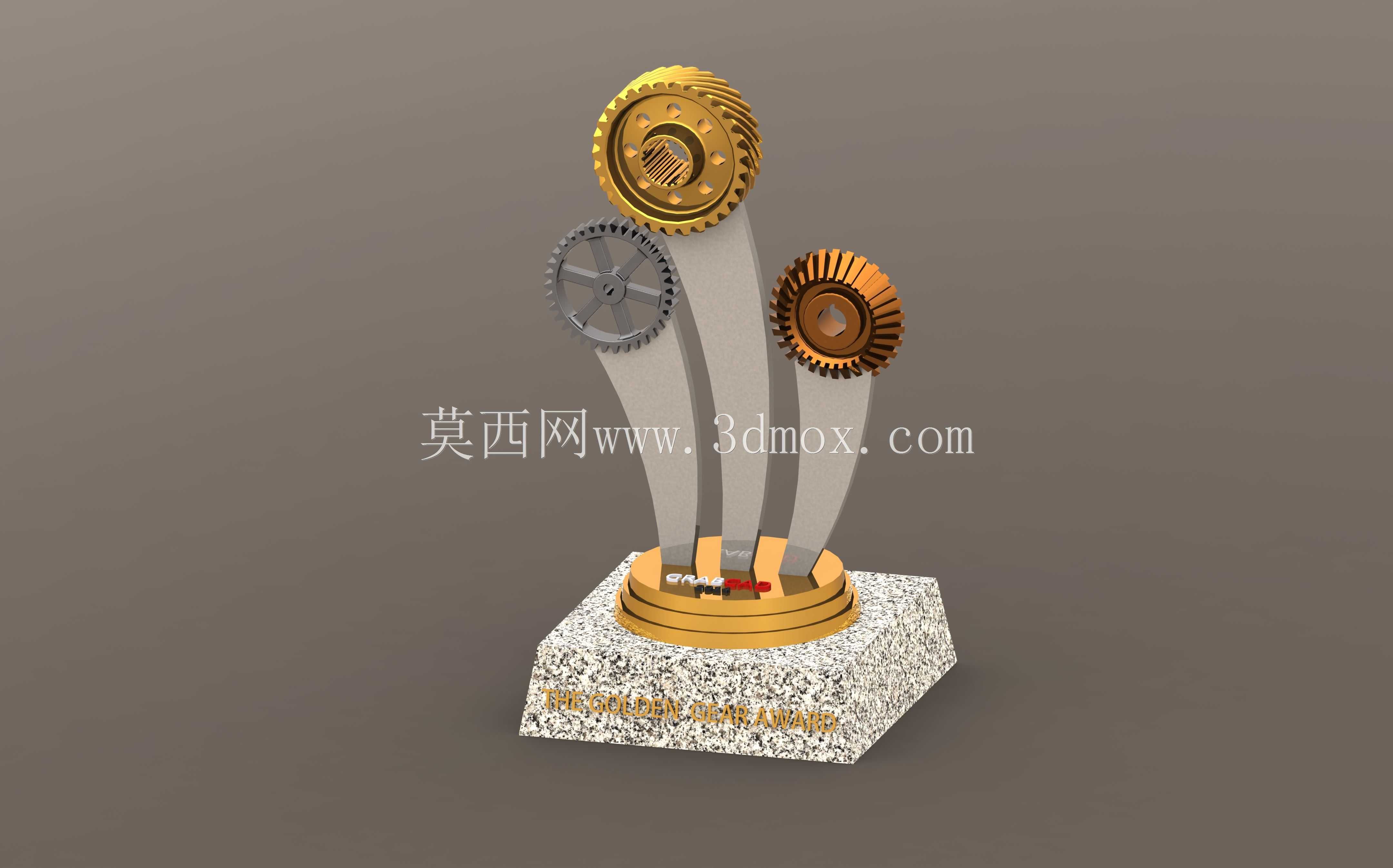

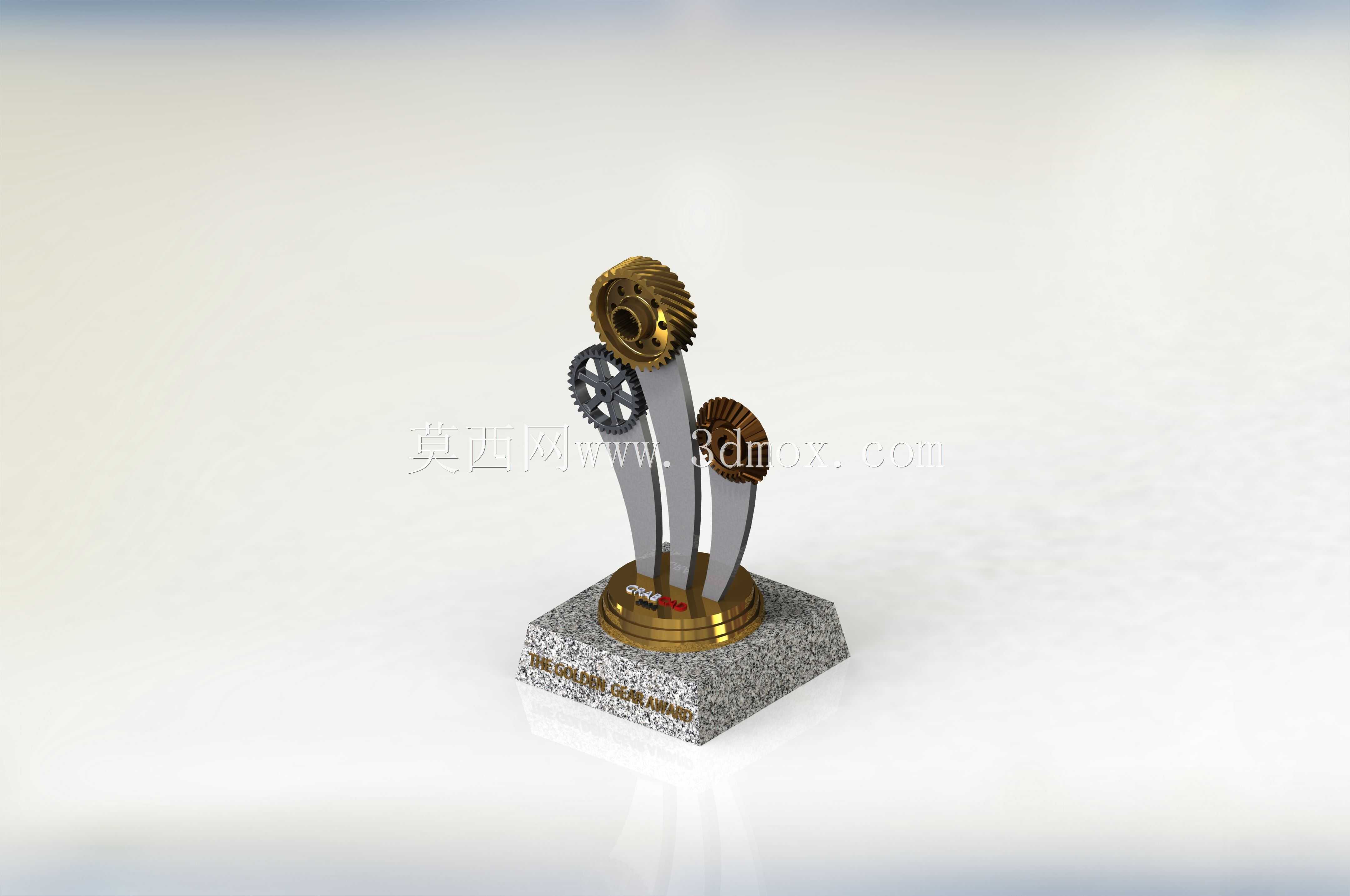

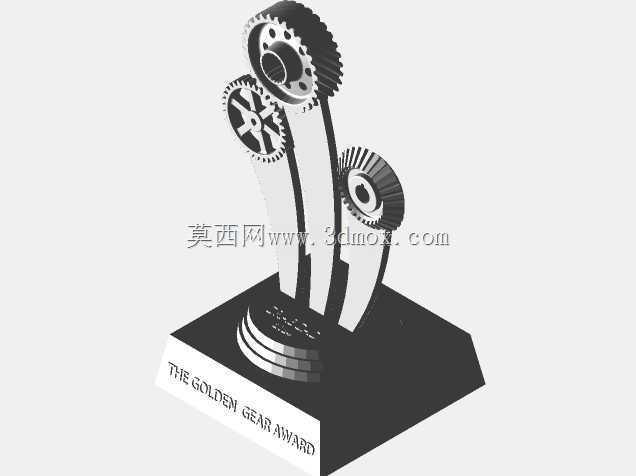

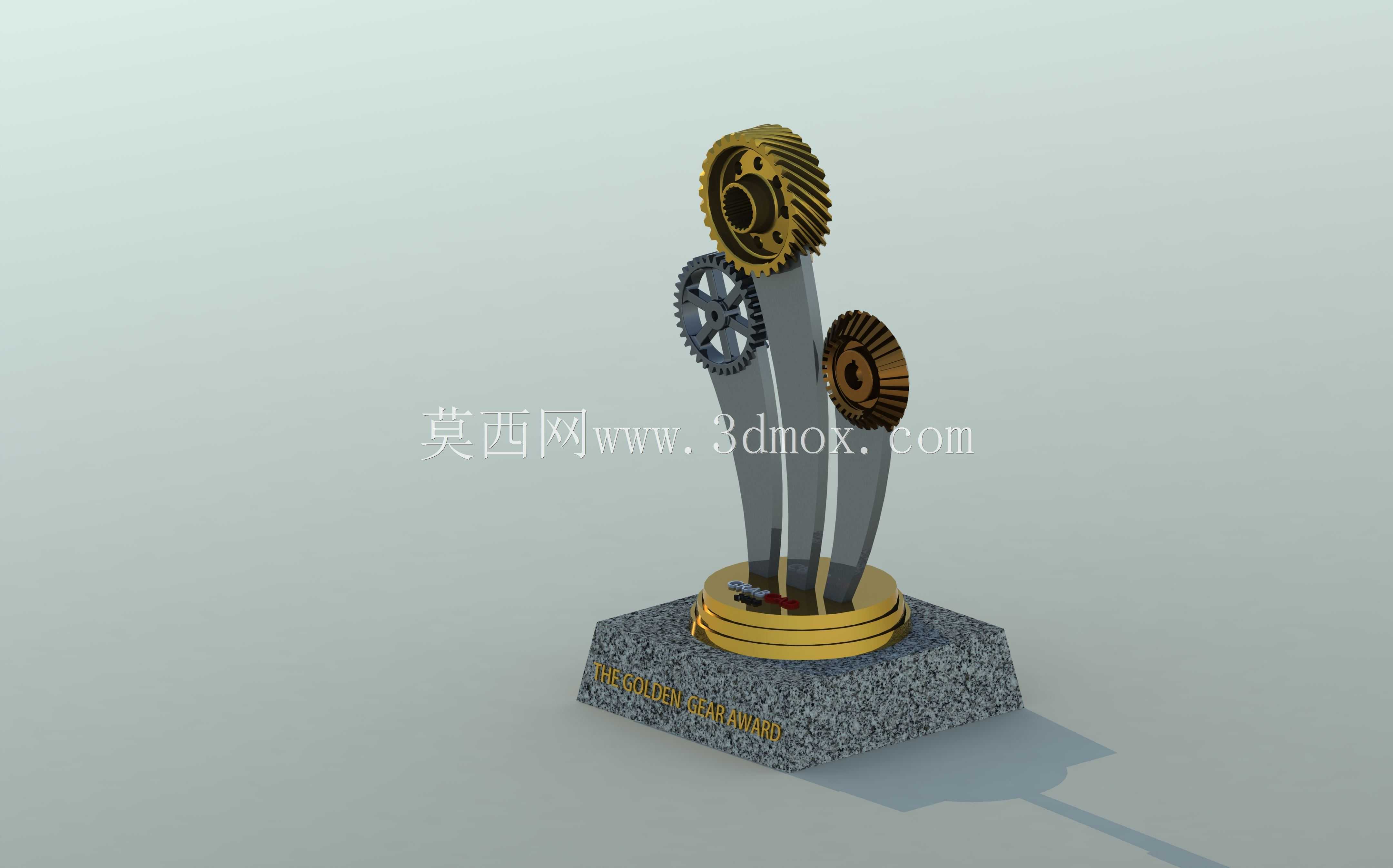

　　这款以齿轮传动为核心设计元素的纪念摆件，最初的设计出发点是面向机械行业赛事、企业技术评优场景的荣誉载体，区别于常规的平面奖牌，它将机械领域最具代表性的齿轮传动结构融入造型，让奖项本身带有鲜明的行业属性，拿到奖项的从业者能从造型上直接感知到机械领域的传动、协作、精准的核心特质。从结构布局来看，整个摆件采用分体式组合设计，底部为仿花岗岩纹理的基座，基座上方设置三层阶梯式金色承托台，承托台向上延伸出三根渐变收窄的弧形支撑柱，三根支撑柱分别固定三个不同规格、不同材质配色的齿轮零件，三个齿轮分别对应金、银、铜三个奖项等级，齿轮的齿形完全按照标准渐开线圆柱齿轮参数建模，齿廓曲线顺滑无断差，齿根过渡圆角做了优化处理，既保证视觉上的真实感，

　　也避免后续加工脱模时出现应力集中导致的边角缺损。支撑柱的弧度经过反复调整，三个齿轮的安装角度错落排布，从正面观察时三个齿轮不会出现互相遮挡的情况，每个齿轮的端面都能完整呈现，同时齿轮与支撑柱的连接位置做了嵌入式定位结构，齿轮中心的轮毂位置预留与支撑柱顶端匹配的安装孔，装配时可以直接插接定位，不需要额外的粘接辅助定位，降低后续批量生产的装配难度。基座的底面做了整面的平整处理，放置在桌面、展架上时不会出现晃动，基座侧面预留了蚀刻标识的平面区域，可以根据不同赛事、不同企业的需求蚀刻对应的奖项名称、活动主题文字，不需要额外改动整体结构就能适配不同的使用场景。材质选用聚酯树脂作为基础加工原料，这种材料的成型收缩率低，细节还原度高，

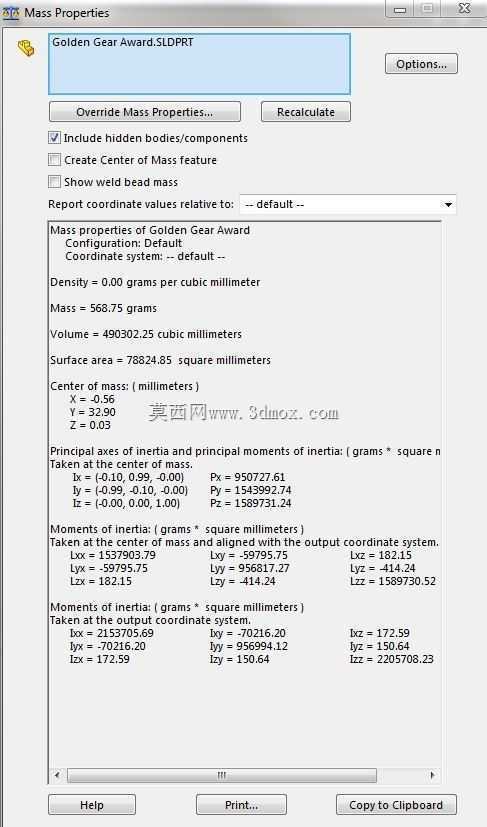

　　可以很好地呈现齿轮齿形的精细结构，同时表面做金属质感涂装时的附着力强，不容易出现掉漆、掉色的问题，适合小批量定制生产。尺寸设计上充分考虑了桌面摆放的空间需求，整体长度控制在115毫米，宽度115毫米，总高度215毫米，整体重量约568.75克，这个尺寸既不会因为过小显得不够庄重，也不会因为过大占用过多的展示空间，单手即可拿取挪动，日常放置在办公桌、荣誉展柜中都很合适。从功能特性来看，它除了作为荣誉纪念的载体之外，也可以作为机械主题的桌面装饰摆件，三个齿轮虽然是固定安装在支撑柱上，但齿形的还原度足够高，也可以作为机械入门教学的直观展示道具，帮助初学者直观认识不同规格齿轮的外形差异、齿形结构。设计过程中特意规避了尖锐的外凸结构，

　　所有边角都做了R2以上的圆角处理，日常拿取摆放时不会划伤手部，也不容易因为磕碰出现边角崩裂的问题。支撑柱与基座的连接位置做了加强筋结构，隐藏在承托台的下方，从外部看不到加强结构，不会破坏整体的视觉简洁性，同时能提升支撑柱的结构强度，即使不小心从桌面高度掉落，支撑柱也不容易出现断裂的情况。表面涂装分区域做了差异化处理，基座部分做麻面仿石质感，承托台和金色齿轮做亮面镀金效果，支撑柱做哑光深灰金属质感，银、铜配色的齿轮分别做对应的哑光金属涂装，不同区域的质感差异能提升整体的层次感，不会因为全亮面或者全哑光显得单调。齿轮部分的齿面做了细微的纹理处理，模拟真实齿轮经过加工后的表面质感，不会像光滑曲面一样显得塑料感过重。在安装边界的考量上，因为是桌面摆放类的摆件，不需要额外的固定安装结构，只需要放置平面的平整度误差不超过2毫米，就能保证摆放稳定，不会出现倾斜倾倒的问题，适配绝大多数的办公桌、展架、荣誉柜的平面条件。如果后续需要做定制化调整，只需要更换基座侧面的蚀刻内容、调整齿轮表面的配色，不需要改动整体的主体结构，就能快速适配不同行业赛事、企业内部评优、技术竞赛等不同场景的使用需求，结构的通用性很强。
