仿生拓扑优化金属支撑连接结构

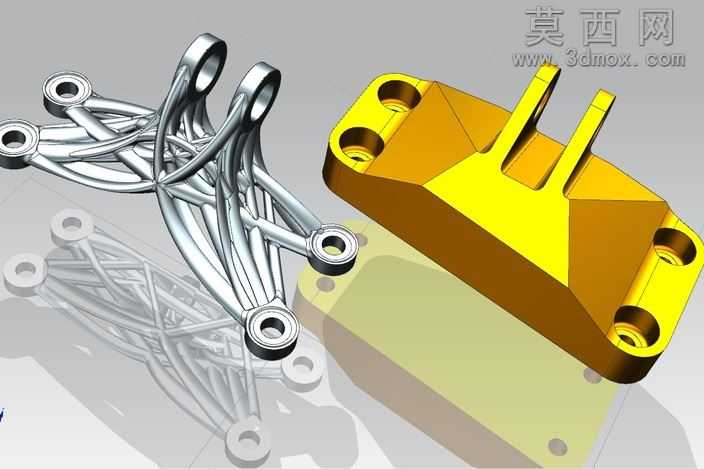

该作品为采用拓扑优化思路设计的仿生金属支撑连接结构，整体建模过程依托三维参数化设计环境完成，通过多轮曲面构建与实体修剪实现最终形态。建模阶段首先确定连接点位的基准坐标，以六个带衬套安装孔的连接端作为固定约束，结合载荷传递路径规划主体支撑的走向，模拟生物肌肉纤维的力流分布逻辑，摒弃传统规整的块状支撑形态，采用多组交错汇聚的流线型筋条结构，每根筋条的截面尺寸沿力流方向渐变，在应力集中区域适当增加截面宽度，低载荷区域收窄筋条厚度，在保证结构强度的前提下最大化降低整体重量。实体建模过程中综合运用曲面扫掠、布尔运算、圆角过渡等操作，对筋条交汇区域做平滑过渡处理，避免锐角造成的应力集中问题，所有安装孔位均预留标准衬套安装余量，孔位同轴度、端面平面度均符合机械加工的公差要求。右侧配套的安装基座采用规整的块状结构，设置四个沉头安装孔用于整体结构的固定，基座上方伸出两个定位插脚与支撑结构的对应点位配合，保证装配定位精度。材质渲染阶段，仿生支撑部分采用抛光金属材质，模拟高强度铝合金或不锈钢的金属质感，表面添加细微的拉丝纹理提升真实感，基座部分采用阳极氧化亮黄色金属材质，与银色支撑结构形成清晰的视觉区分，渲染时调整环境光反射参数，突出金属曲面的光影过渡效果，清晰展现筋条的交错结构与曲面流畅度。设计过程中充分考虑有限元优化的调整需求，将支撑筋条的走向、截面尺寸、交汇位置设置为可快速调整的参数，无需重构整体模型即可通过修改参数完成结构迭代，适配不同载荷工况下的性能要求，同时对模型做了严格的几何公差校验，所有曲面均满足G1连续要求，不存在破面、重叠面等几何错误，可直接导入仿真软件完成力学性能验证，也可用于后续的增材制造加工流程。
