法兰式集线连接座机械结构设计

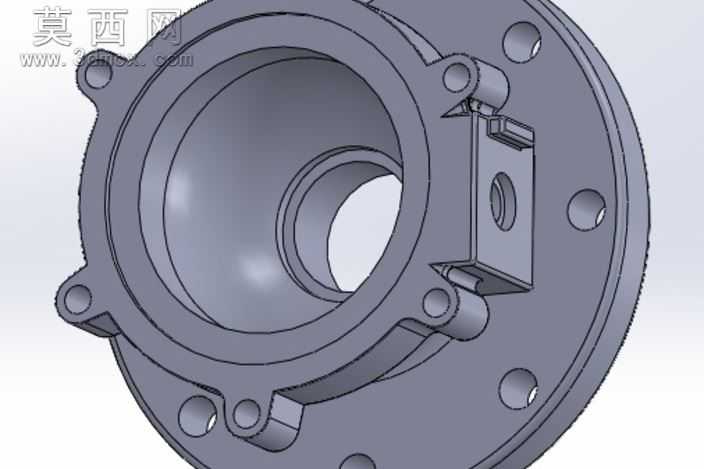

本作品为法兰式集线连接座的三维结构设计，建模过程中严格遵循机械零件设计的公差配合规范，首先通过旋转凸台命令构建主体的筒状基座与法兰盘基体，精准控制法兰盘上多个安装孔的圆周分布角度与孔径尺寸，保证后续装配时的安装对位精度。针对侧面的集线卡扣结构，采用拉伸切除与凸台叠加的方式逐步成型，细致处理卡扣的铰接槽位与限位凸台的过渡圆角，避免应力集中问题，同时保证卡扣开合的活动间隙符合装配要求。材质配置上，主体结构选用常用的铸钢材质，通过调整材质的粗糙度、金属反光度参数，还原工业铸件的哑光金属质感，对安装孔内壁、卡扣配合面等机加工面单独设置更高的光洁度参数，区分铸造面与机加工面的视觉差异。结构设计层面，充分考虑集线功能的实用性，筒状内腔预留充足的线缆排布空间，侧面卡扣结构可实现外接线缆的快速固定与拆装，法兰盘上的通孔适配标准螺栓规格，可直接与对应设备的安装面完成紧固连接。建模过程中对所有棱边按照机械加工工艺要求设置合理的倒角与圆角，既去除锐边满足装配安全要求，也提升零件的结构强度。渲染阶段采用工业产品常用的柔和打光方案，多角度展现零件的内外结构细节，清晰呈现法兰安装面、集线卡扣、内腔走线空间的相对位置关系，完整还原零件的真实装配形态，为后续的工程图导出、实物加工生产提供精准的三维模型依据，整体结构紧凑合理，兼顾安装稳定性与集线操作的便捷性，可直接应用于工业设备的线缆集线转接场景。
