Vossen款凹形锻造汽车轮毂结构设计

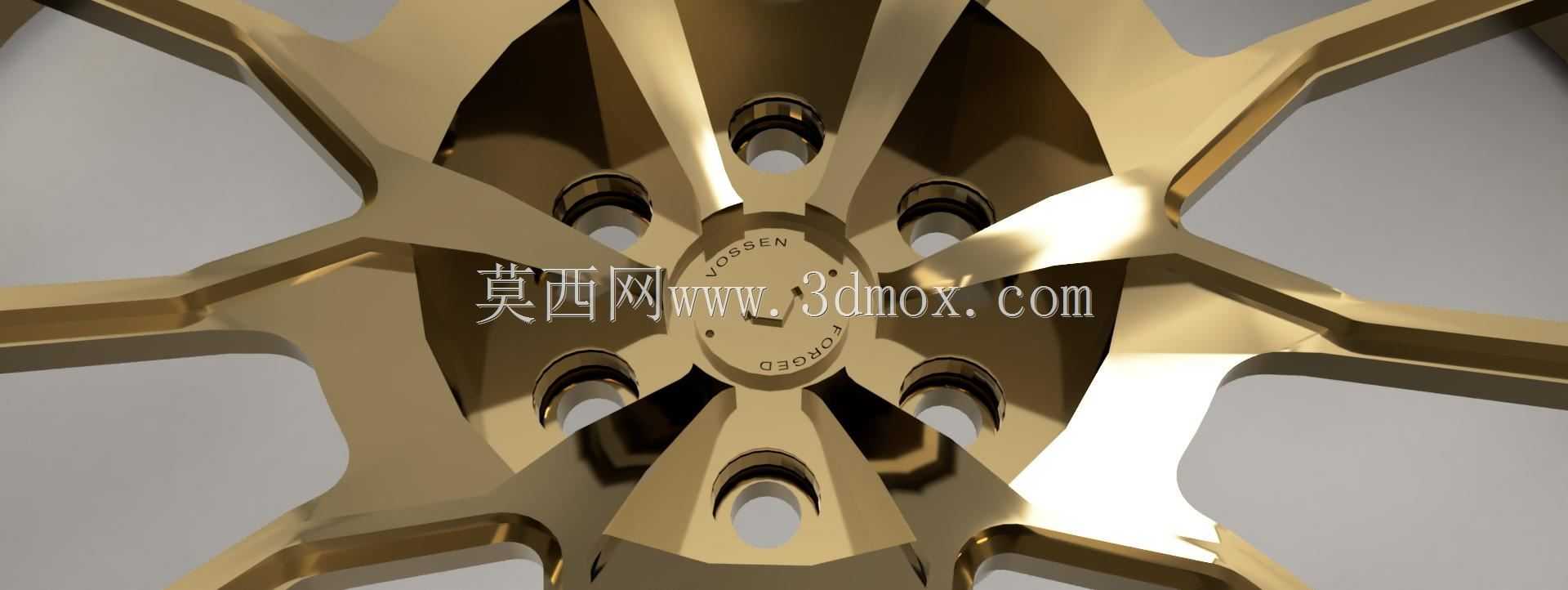

　　这款凹形锻造轮辋的结构设计，首先要匹配乘用轿车的行走系统安装边界，轮辋的中心孔直径严格对应常规家用性能轿车的轴头配合尺寸，孔位公差控制在过渡配合区间，避免安装后出现径向跳动，影响高速行驶的动平衡表现。PCD孔的分布圆直径按照主流五孔乘用车型的安装标准设定，螺栓孔的沉台深度预留足够的螺栓啮合长度，确保轮辋与轴头法兰面的贴合面积达到设计要求，分散行驶过程中螺栓承受的交变剪切载荷。

　　从实际应用场景来看，这类锻造轮辋主要面向对车辆操控性能有升级需求的乘用轿车使用场景，区别于普通铸造轮辋的成型工艺，锻造工艺带来的致密金属纤维组织，能在同等重量下提供更高的结构强度，既可以满足日常城市道路通勤的载荷需求，也能适配赛道日激烈驾驶时的大侧向力、大制动力矩工况。轮辋的凹形造型设计并非单纯追求视觉效果，凹入的中部结构可以为大尺寸刹车卡钳、加大直径的刹车盘预留足够的安装空间，避免轮辋内壁与刹车系统在转向、颠簸工况下发生运动干涉，这也是性能升级轮辋设计中必须优先考量的安装边界问题。

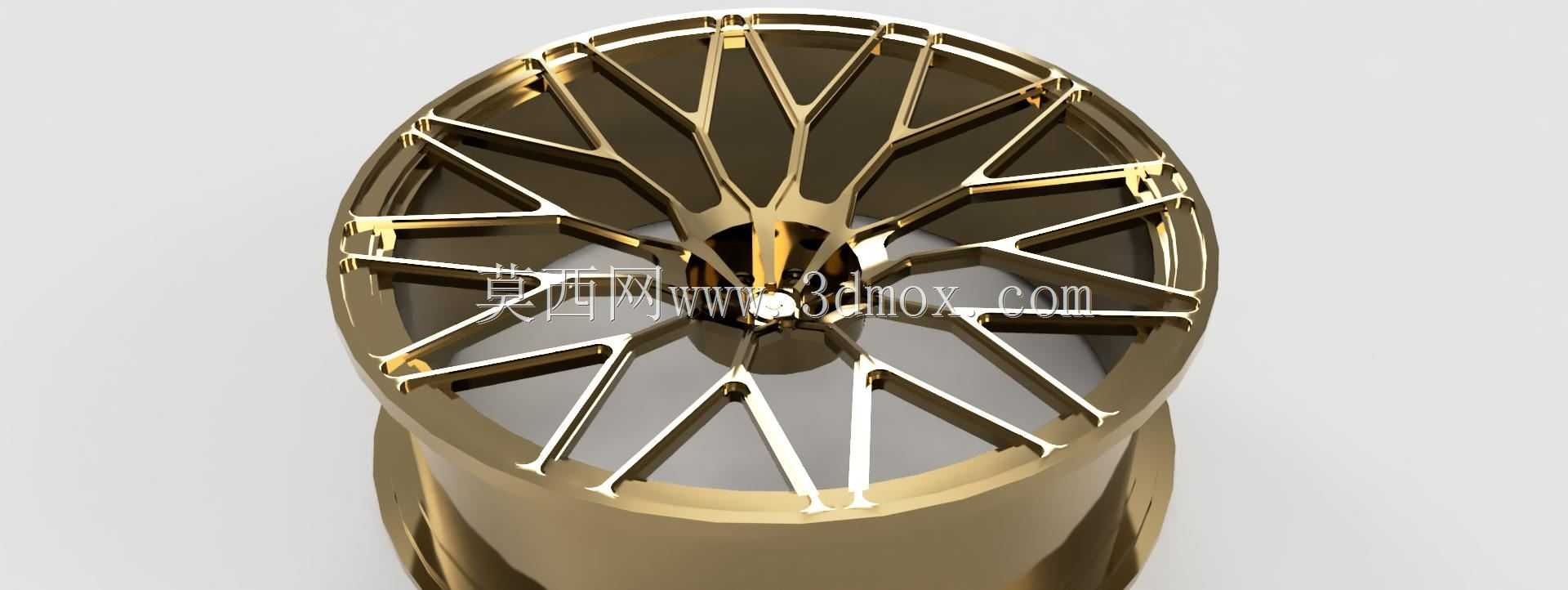

　　设计过程中，辐条的排布采用多组Y型分叉结构，每一组辐条从中心安装座向外延伸至轮辋胎圈座位置，分叉的结构可以在不增加辐条整体重量的前提下，提升辐条的抗弯曲、抗扭转刚度，分散车辆过弯时胎圈座传递到中心安装座的侧向载荷。辐条的截面采用变厚度设计，靠近中心座的位置厚度更大，对应应力集中的安装区域提升结构强度，靠近轮辋外缘的位置逐渐收薄，在保证强度冗余的前提下降低非簧载质量，对于提升车辆悬挂系统的响应速度、改善轮胎接地性能有实际作用。轮辋的胎圈座位置按照标准子午线轮胎的配合尺寸设计，轮缘的高度和弧度符合轮胎安装的密封要求，确保充气后轮胎与轮辋的贴合密封可靠，不会在高速行驶、急加速急减速工况下出现轮胎脱圈的风险。

　　轮辋的气门嘴安装孔预留位置设置在两组辐条之间的凹陷区域，既不会被辐条遮挡影响充气操作，也能避免气门嘴在车辆行驶中被路面飞溅的石子击打损坏。轮辋的背面设计有均匀分布的减重凹槽，这些凹槽的位置经过受力仿真校核，避开了应力集中的载荷传递路径，在不降低整体结构强度的前提下进一步削减冗余重量。从安装适配性来看，轮辋的偏距设定兼顾了多数前置前驱、前置后驱性能轿车的轮距需求，安装后轮胎不会超出翼子板边界，也不会与悬挂的减震器、转向拉杆部件发生运动干涉，轮辋的中心孔预留了适配变径圈的台阶结构，可以通过加装不同尺寸的变径圈适配更多不同轴头直径的车型，提升产品的通用适配能力。

　　在结构强度校核层面，设计时重点考量了三种典型工况的载荷表现：一是直线行驶时的垂直冲击载荷，对应车辆通过减速带、路面坑洼时的瞬时冲击力，辐条与轮辋连接的圆角位置做了加大圆弧过渡，避免应力集中导致的结构开裂；二是转弯时的侧向载荷，多辐条的排布结构可以将侧向力均匀分散到每一根辐条上，避免单根辐条受力过载；三是制动时的扭矩载荷，中心安装座与辐条连接的位置做了加厚处理，承受刹车时传递的反向制动力矩。轮辋的表面造型的棱角位置都做了小圆角过渡，除了提升视觉质感外，也能避免应力集中，同时减少锻造过程中金属流动的阻力，提升锻造毛坯的成型质量。
