电脑散热用小型鼓风机叶轮结构设计

　　在消费电子散热领域，小型离心鼓风机是笔记本、一体机、小型工控机等空间受限设备的核心散热送风部件，而叶轮作为鼓风机唯一的做功元件，其结构设计直接决定了风机的风压、风量、运行噪音与动平衡表现，是整个散热模块开发中迭代次数最多、精度要求最高的核心零件。这类细长型鼓风机叶轮，主要适配厚度在15mm以内的超薄散热模组，常见于14英寸以下轻薄本、迷你主机、一体机侧边散热风道，以及部分紧凑型桌面3D打印机的喷头散热模块，区别于普通轴流风扇的直吹送风模式，离心式叶轮可以在极小的轴向空间内实现90度转向送风，将气流从叶轮轴向吸入后，通过叶片间的流道加压，沿径向甩出进入散热鳍片的导流通道，能在有限的安装空间内提供更高的静压，克服密集鳍片带来的风阻，

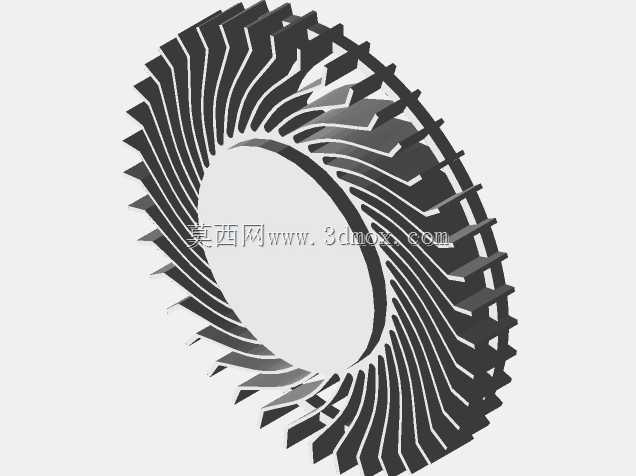

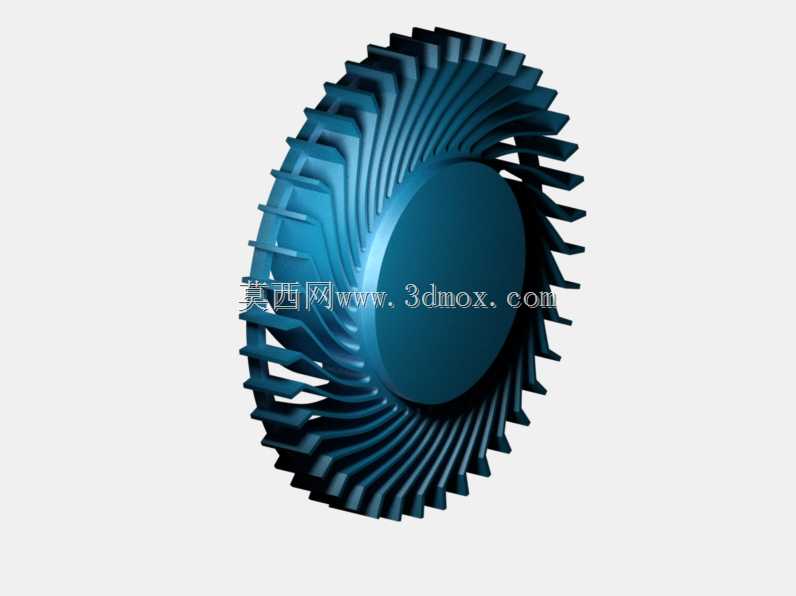

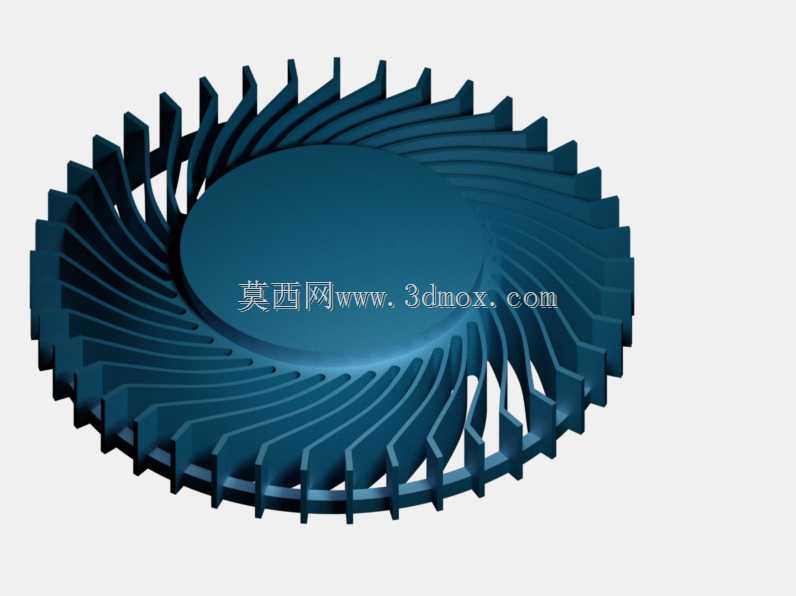

　　保证热量被持续带出设备腔体。从结构设计逻辑来看，这类叶轮采用后向式多叶片布局，叶片数量通常在50-70片之间，整体轮盘为浅盆式结构，中心设置与电机轴配合的安装轴孔，轴孔周边设计有环形的轮毂加强区，避免高速旋转时轮毂位置出现应力开裂，叶片从轮毂根部向外缘延伸过程中，带有连续的空间扭转角，叶片入口角匹配气流进入叶轮时的预旋角度，减少入口处的气流冲击损失，叶片出口角则根据目标风压参数调整，保证气流离开叶轮时的动压能够高效转化为静压，适配后端散热鳍片的流道阻力要求。在安装边界设计上，这类叶轮的轴向厚度通常控制在10mm以内，最大外径根据风机规格不同，覆盖50mm到80mm的常用尺寸区间，叶轮与风机蜗壳的径向间隙控制在0.3-0.5mm之间，

　　间隙过大会导致叶轮出口的高压气流回流至入口侧，降低风机整体效率，间隙过小则容易因为叶轮注塑收缩、动平衡偏差、电机轴跳动等问题出现刮壳异响，中心安装轴孔的直径通常匹配3mm或4mm的微型直流电机轴，轴孔深度与电机输出轴长度匹配，同时在轮毂背面设计有与电机端盖配合的定位止口，保证叶轮旋转时的同轴度，降低动平衡校正的难度。从实际使用的功能特性来看，这类叶轮采用一体化注塑成型工艺，材料通常选用玻纤增强PBT或者ABS+PC合金，既可以满足12000rpm以内高速旋转的强度要求，又能通过材料本身的阻尼特性降低叶片振动带来的高频噪音，叶片前缘做了小半径的圆角处理，减少气流切割时的涡流噪音，叶片尾缘则做了轻微的锯齿状修型，打散尾迹区的大尺度涡流，进一步降低运行时的气动噪音。在建模过程中，需要重点控制叶片型面的连续性，保证每一片叶片的型面偏差在0.02mm以内，避免因为叶片形状不一致导致的动平衡超标，同时轮盘与叶片的连接位置需要设计均匀的过渡圆角，减少注塑过程中的应力集中，避免长期高速旋转后出现叶片断裂的问题，叶轮的整体质心需要严格控制在旋转轴线上，通常在注塑完成后，会通过去重法在叶轮上端面的平衡环位置做动平衡校正，保证叶轮在额定转速下的振动量控制在0.1g以内，避免带动整个散热模组出现共振，影响设备的使用体验。这类叶轮的流道设计需要结合蜗壳的型线做匹配优化，气流从叶轮轴向进入后，在叶片的推动下沿流道加速，在离开叶轮外缘时，气流速度达到最大值，随后进入蜗壳的扩压段，

　　速度逐步降低，压力升高，最终送入散热鳍片区域，因此叶片的出口宽度、轮盘的锥度都需要和蜗壳的入口宽度做匹配，避免出现气流的突然扩张或者收缩，减少局部的压力损失。在实际选型应用中，这类叶轮通常搭配外径20mm以内的外转子直流无刷电机，电机的转速根据散热需求调整，常规办公场景下转速控制在3000-5000rpm，高负载性能释放场景下转速可以提升到8000-10000rpm，对应的风量可以覆盖5-15CFM的区间，静压可以达到10-30mmH2O，能够满足15-45W功耗芯片的散热需求。设计过程中还需要考虑叶轮的工作环境温度，消费电子设备内部的工作温度通常在-10℃到60℃之间，所选的叶轮材料需要在这个温度区间内保持尺寸稳定性，避免因为高温变形导致叶轮与蜗壳刮擦，同时材料需要具备一定的抗老化性能，保证设备在3-5年的使用周期内，叶轮不会出现脆化、变形等问题。
