双叶S3003伺服电机配套机器人行走轮

　　这款配套双叶S3003伺服电机的行走轮，主要面向小型桌面级移动机器人、教育类竞赛机器人、微型巡检样机的行走机构开发场景，在小型AGV样机、仿生移动平台、学生科创项目的动力输出端应用十分广泛。从实际使用场景来看，这类轮体需要兼顾伺服输出轴的扭矩传递效率、行走过程的抓地稳定性，以及轻量化设计要求，毕竟小型伺服电机的输出扭矩有限，过重的轮体会大幅增加电机负载，降低整机续航与动作响应速度。

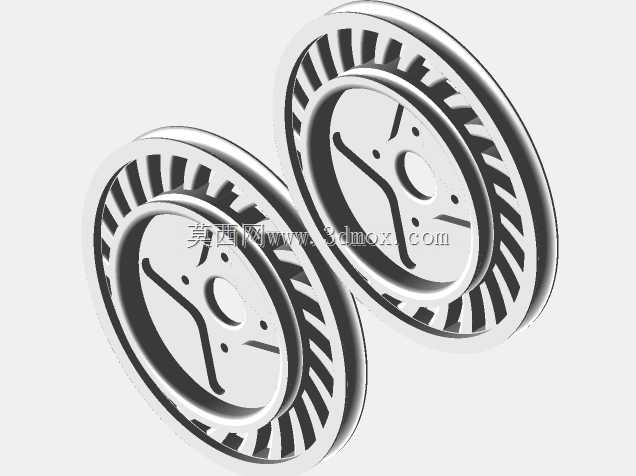

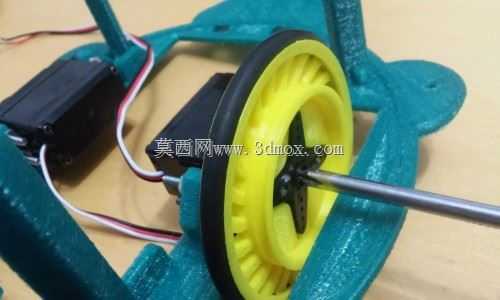

　　设计过程中首先考虑的是和S3003伺服电机输出端的安装匹配，轮体中心的安装位完全适配该型号伺服的标准花键输出轴，预留的锁紧孔位和伺服自带的安装螺丝孔位完全对齐，不需要额外做转接件就能直接固定，安装边界严格控制在伺服输出轴的径向载荷允许范围内，避免轮体偏心带来的额外径向力损耗伺服轴承寿命。轮体采用分层结构设计，外层是一圈黑色的高摩擦系数橡胶圈，直接和地面接触，能够在木质桌面、PVC地坪、哑光瓷砖等常见的室内测试地面提供足够的摩擦力，避免机器人启停、转向过程中出现打滑丢步的问题；中间的轮辐主体采用亮黄色硬质工程塑料材质，通过辐射状的镂空筋条做支撑，在保证轮体整体结构强度的前提下尽可能削减自重，镂空结构同时也能减少轮体转动过程中的风阻，对于需要做精准位置控制的伺服驱动场景来说，更小的转动惯量能让伺服的位置环响应更快，启停动作更干脆。

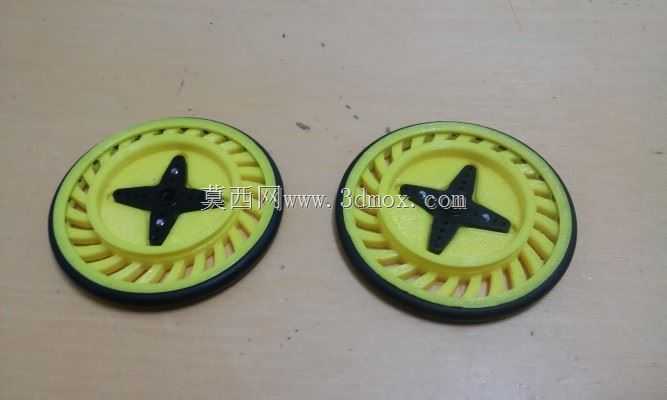

　　轮体中心的星形固定结构是整个轮体的受力核心，四个固定点位均匀分布在输出轴周围，把伺服传递过来的扭矩均匀分散到整个轮辐上，避免单点受力导致的轮体开裂问题，星形结构的凸起高度刚好和伺服输出轴的安装端面齐平，安装后不会和伺服端盖产生运动干涉，轮体的轴向宽度控制在合理范围内，既不会过窄导致行走时侧倾稳定性不足，也不会过宽增加不必要的摩擦阻力。从实际装配的角度来看，这款轮体不需要额外做二次加工，拿到手之后直接对准伺服输出轴插紧，拧上配套的固定螺丝就能完成安装，轮体的径向跳动公差控制在0.1mm以内，高速转动时不会出现明显的抖动，能够满足小型机器人对行走平稳性的要求。

　　在功能特性上，这款轮体充分考虑了小型伺服电机的负载特性，整体自重控制在10g以内，单轮能够承受的静态载荷达到1kg，完全满足桌面级小型机器人的载重需求，外层橡胶圈和内圈硬质轮体采用包胶工艺结合，长时间使用不会出现胶圈脱落、移位的问题，轮辐的镂空筋条厚度经过反复校核，在1m高度自由跌落至水泥地面的情况下不会出现断裂，能够应对科创项目调试过程中的常见磕碰场景。设计时还特意考虑了轮体的通用性，除了适配S3003伺服之外，相同安装规格的其他型号标准舵机也能直接适配，不需要修改安装尺寸，对于做机器人平台化开发的团队来说，能够减少重复设计轮体的工作量，缩短样机开发周期。

　　从行走性能来看，轮体的直径经过匹配计算，和S3003伺服的额定转速配合后，能够让小型机器人达到0.3-0.8m/s的常规行走速度，既不会因为轮径过小导致行走速度过慢，也不会因为轮径过大导致伺服输出扭矩不足无法越障，轮缘的圆角处理能够让机器人在经过小幅度地面起伏、接缝的时候更顺畅，不会出现卡滞的情况。对于结构设计从业者来说，这类成熟的轮体模型可以直接导入到整机装配中，不需要从零开始绘制轮体细节，只需要核对安装尺寸和整机的运动边界即可，能够大幅提升建模效率，避免在通用零部件上耗费过多的设计精力。
