LG Realm LS620手机无源声音放大器结构

　　这款适配LG Realm LS620机型的无源声音放大器，在结构设计上完全摒弃了有源扩音方案的电路、电池模块，完全依靠声学腔体的物理结构实现音量增益，整体结构紧凑，可直接揣入日常衣物口袋携带，不会额外增加出行负重。从实际使用场景来看，日常通勤、户外临时观影、桌面办公免提通话时，无需额外供电即可将手机外放音量提升10%左右，避免了有源扩音设备需要充电、携带线材的麻烦，同时兼顾手机支架功能，放置在桌面时可将手机支撑至合适的观看角度，避免手机平放时的滑脱问题，保持观看视角垂直。

　　设计过程中优先考虑了无额外配件的使用逻辑，既可以直接将手机嵌入腔体使用，也可以在填充缓冲材料后进一步提升放置贴合度，腔体的插槽位置经过反复调校，与手机背部扬声器的位置精准对齐，不会出现声路偏移导致的扩音效果衰减问题。除了适配原生机型外，插槽的尺寸预留了少量适配余量，同尺寸区间的其他手机也可临时放置使用，同时插槽结构也可配合大尺寸耳机使用，将耳机穿过插槽后可进一步放大耳机的漏音音量，满足小范围的声音共享需求。

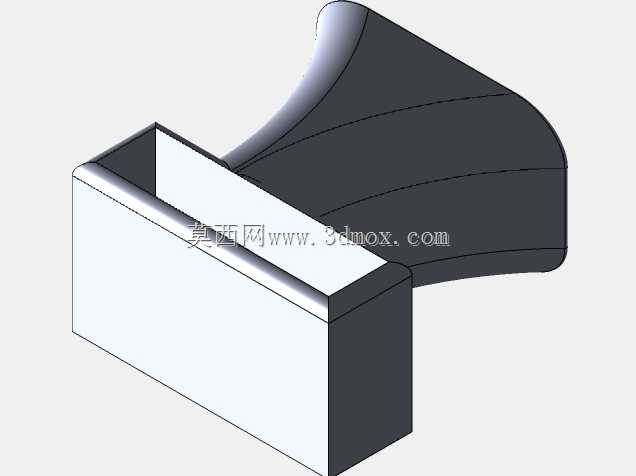

　　从安装边界来看，整体外形尺寸控制在口袋便携的范围内，没有突出的尖锐结构，边缘做了圆弧过渡处理，日常取放不会勾刮衣物口袋内衬。腔体内部的声路采用渐变式扩音结构，从手机扬声器位置的入声口到出声端，截面面积逐步扩大，利用声波在腔体内的反射叠加实现音量提升，没有额外的电子元件，因此不存在电路故障、电池损耗的问题，长期使用也不会出现性能衰减。外壳结构采用一体化设计，仅预留手机嵌入的开口，整体结构强度足够，日常放置在包内与钥匙、卡片等物品摩擦也不会出现腔体变形的问题，不会影响内部声路的扩音精度。

　　在结构建模过程中，重点校核了手机嵌入后的配合间隙，既保证手机可以顺畅取放，又不会因为间隙过大导致声音从缝隙处泄漏，影响最终的扩音效果。支撑结构的重心经过反复调整，手机放置后整体重心落在支撑面的中心区域，即使触碰桌面产生轻微晃动，也不会出现手机倾倒滑落的问题。出声口的位置做了定向设计，声音朝向使用者的方向传递，不会向四周无规则扩散，在提升使用者收听音量的同时，也能减少对周边环境的声音干扰，适合办公室、自习室等需要控制音量的场景使用。整个结构没有活动连接件，不存在装配间隙松动的问题，生产时可直接通过3D打印一体成型，不需要后续的组装工序，成型后仅需去除支撑毛刺即可直接使用，后期维护成本几乎为零，日常使用沾染污渍后可直接水洗清洁，不会因为进水导致功能失效。
