可调式机械扭矩扳手内部结构三维数模

　　在设备装配、检修的各类作业场景中，螺栓连接的预紧力控制直接决定了连接副的可靠性——预紧力不足会导致连接件松动、密封失效，预紧力过载则会引发螺栓屈服断裂、被连接件压溃变形，扭矩扳手正是为精准控制螺栓拧紧力矩而生的专用手动工具，在汽车总装、工程机械维保、风电设备安装、航空航天零部件装配等对紧固力矩有明确要求的场景中是不可或缺的作业工具。

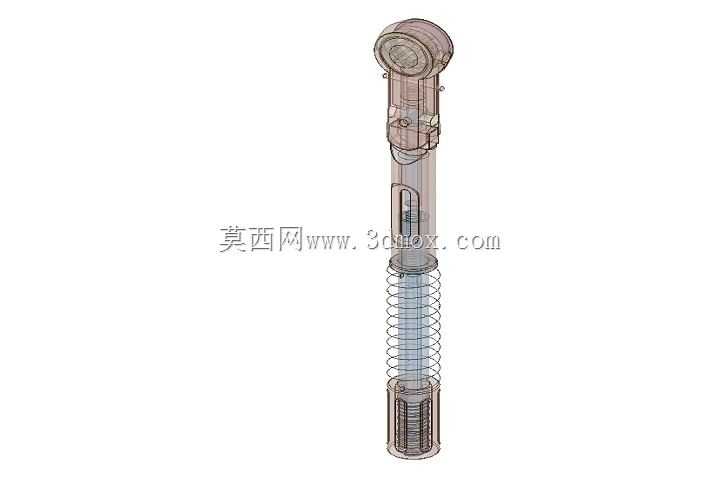

　　这款扭矩扳手的三维数模采用透明化外观处理，完整还原了内部的机械传动与力矩反馈结构，从结构布局来看，整体采用长柄式握持设计，头部为棘轮式方驱接口，可适配不同规格的套筒来对应不同尺寸的六角头螺栓、螺母，头部内置的棘轮机构支持单向锁止，作业时无需反复脱开套筒即可实现连续拧动，大幅提升狭小空间内的紧固作业效率。手柄内部集成了扭矩设定与反馈的核心结构，包含扭矩调节弹簧、力矩传导顶杆、解锁触发机构，通过旋转手柄末端的调节部件可以改变弹簧的预压缩量，以此设定不同的触发扭矩值，当施加在扳手上的力矩达到设定阈值时，内部的触发机构会产生脱扣动作，同时发出清晰的“咔哒”反馈声与手感振动，提示作业人员停止加力，避免力矩过载。

　　从设计思路层面，这款数模还原的扭矩扳手遵循了机械式扭矩扳手的经典力学传导逻辑：施加在手柄上的力通过力臂形成力矩，经由杆身传导至头部驱动方榫，内部的弹簧作为力矩阈值的基准元件，其刚度经过精准匹配，保证扭矩调节范围内的线性度，避免不同设定值下出现过大的力矩误差。结构设计上充分考虑了手动工具的人机工程需求，杆身的握持区域做了防滑适配的结构预留，整体重心靠近手柄握持段，长时间作业时可降低手腕的疲劳感；头部的外径尺寸做了紧凑化设计，能够在周边空间局促的装配场景下正常使用，避免与周边零部件发生干涉。

　　从安装与适配边界来看，这款扳手的头部驱动方榫为标准通用尺寸，可兼容同规格的标准系列套筒、转接头，无需额外定制适配配件；手柄的调节行程覆盖了常用的中低扭矩区间，能够满足M6到M16规格普通强度螺栓的紧固需求，日常设备维保、零部件装配场景下的多数紧固作业都可覆盖。内部的弹簧腔与杆身采用同轴布局，保证力传导路径的直线性，减少侧向分力带来的力矩误差，同时所有内部运动部件都预留了合理的配合间隙，避免长期使用后出现磨损卡滞、触发不灵敏的问题。数模完整还原了每一个内部零件的装配关系，包括弹簧的旋向与节距、顶杆的配合公差槽、触发块的锁止斜面、头部棘轮的齿形参数，对于理解机械式扭矩扳手的工作原理、开展工具结构优化设计、或者进行工装工具类的教学演示都有较高的参考价值，结构设计人员可以基于这个数模拆解扭矩反馈的力学逻辑，优化现有扭矩工具的触发精度与使用寿命，也可以参考其结构布局开发特殊场景下的专用定扭工具。
